MICROCUT - BNC 2260 - 0010980

Désignation : BNC 2260

Référence DMO : 0010980

Marque : MICROCUT

Neuf

En stock



Brochure MICROCUT - BNC 2260 - 0010980    Fiche technique MICROCUT - BNC 2260 - 0010980


Renseignements MICROCUT - BNC 2260 - 0010980

DESCRIPTIF

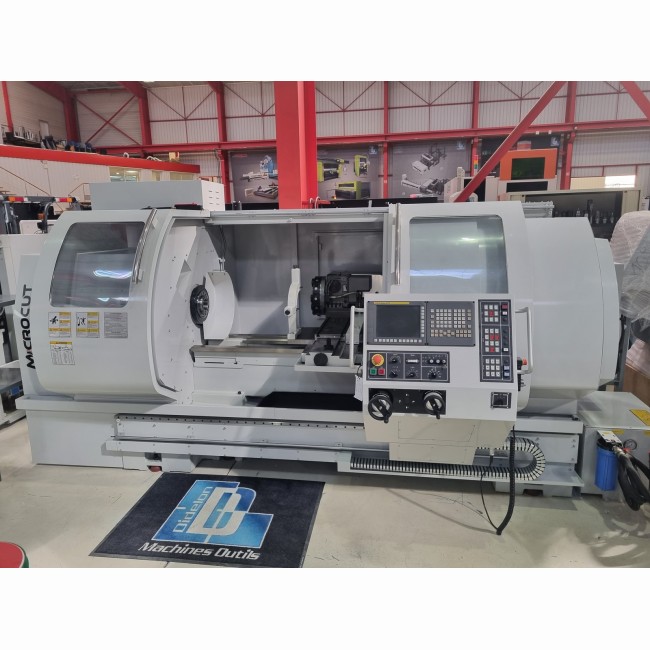

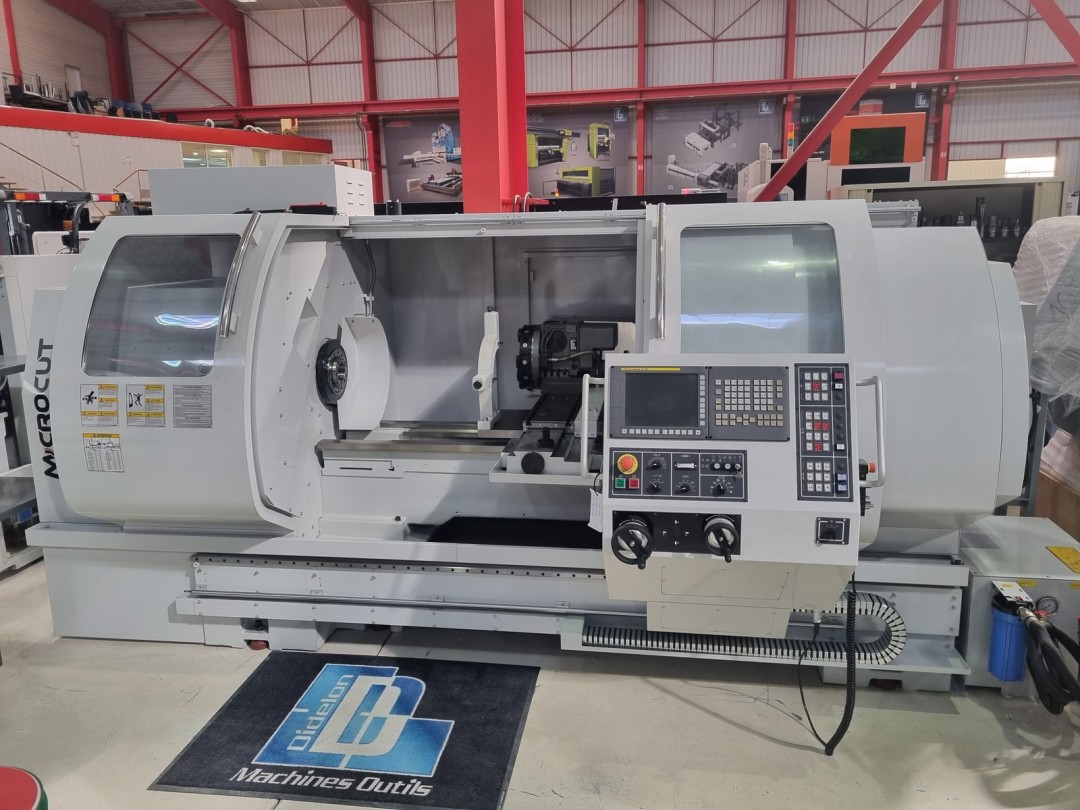

Les tours à commande numérique MICROCUT de la série BNC 2200 sont des machines modernes et de haute précision à banc plat.
Cette série de machine est idéale pour les pièces lourdes jusqu'à 2000 kgs et de longueur 1500mm. le tour est équipé d'une C.N. FANUC 0iTF avec manual guide i, et combine les avantages d'un tour traditionnel et  à commande numérique. Il possède d'excellentes caractéristiques pour l'usinage d'une grande variété de pièces et se caractérise par:

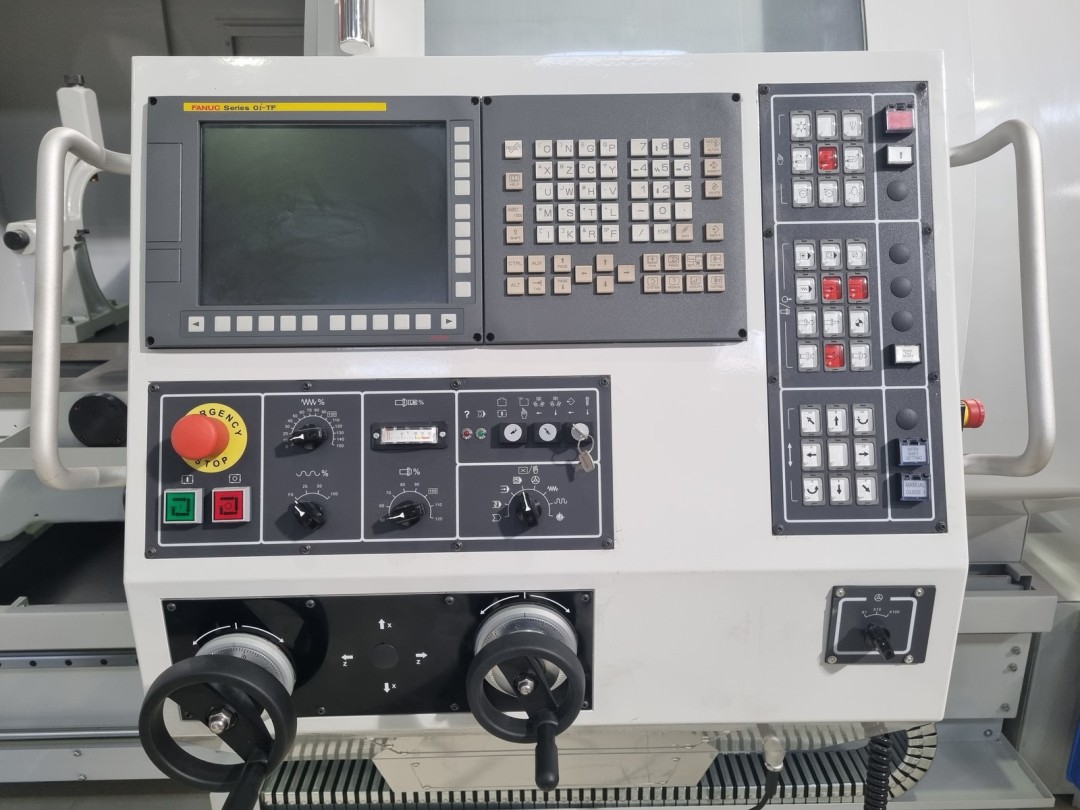

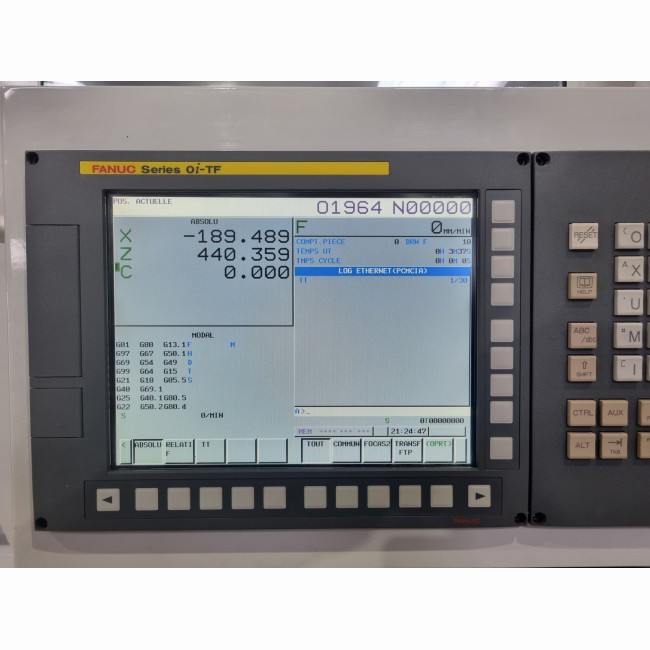

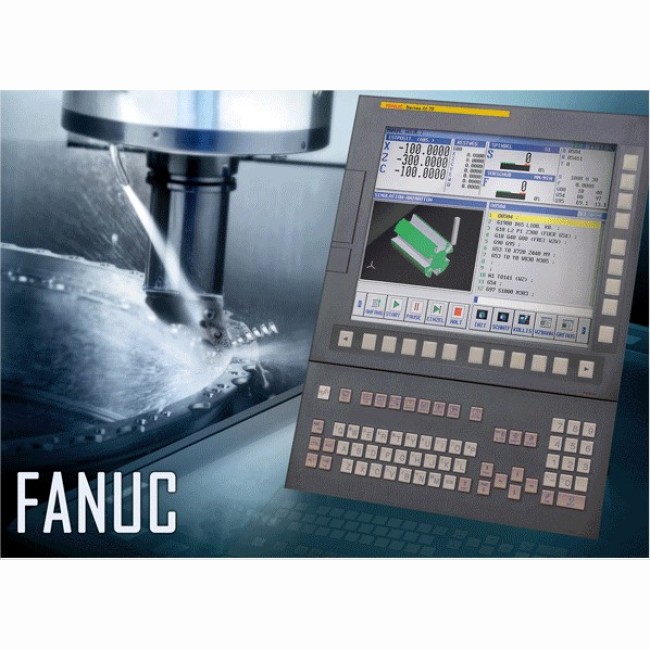

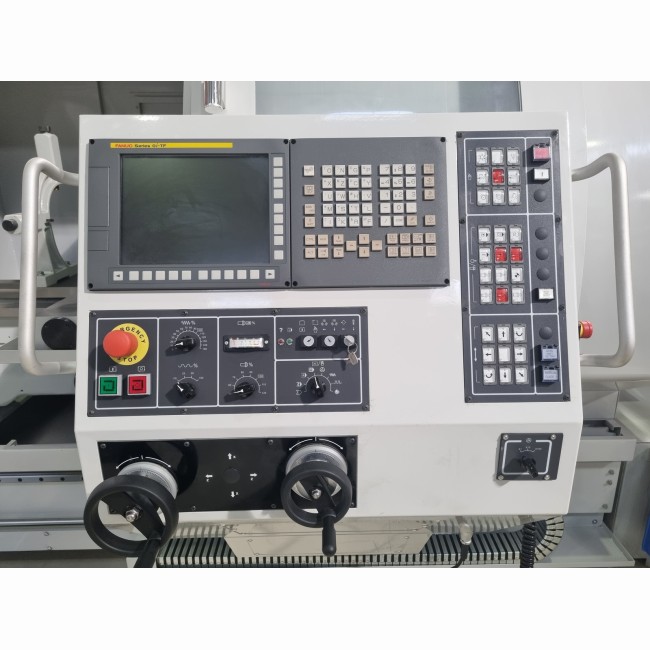

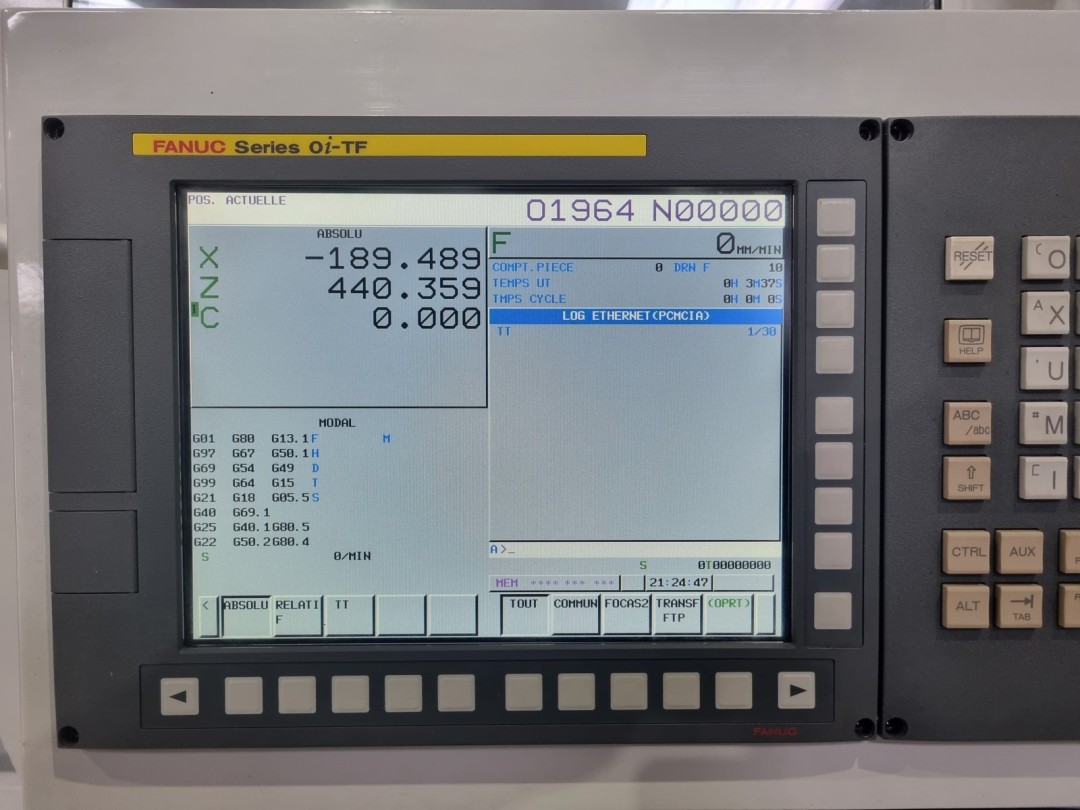

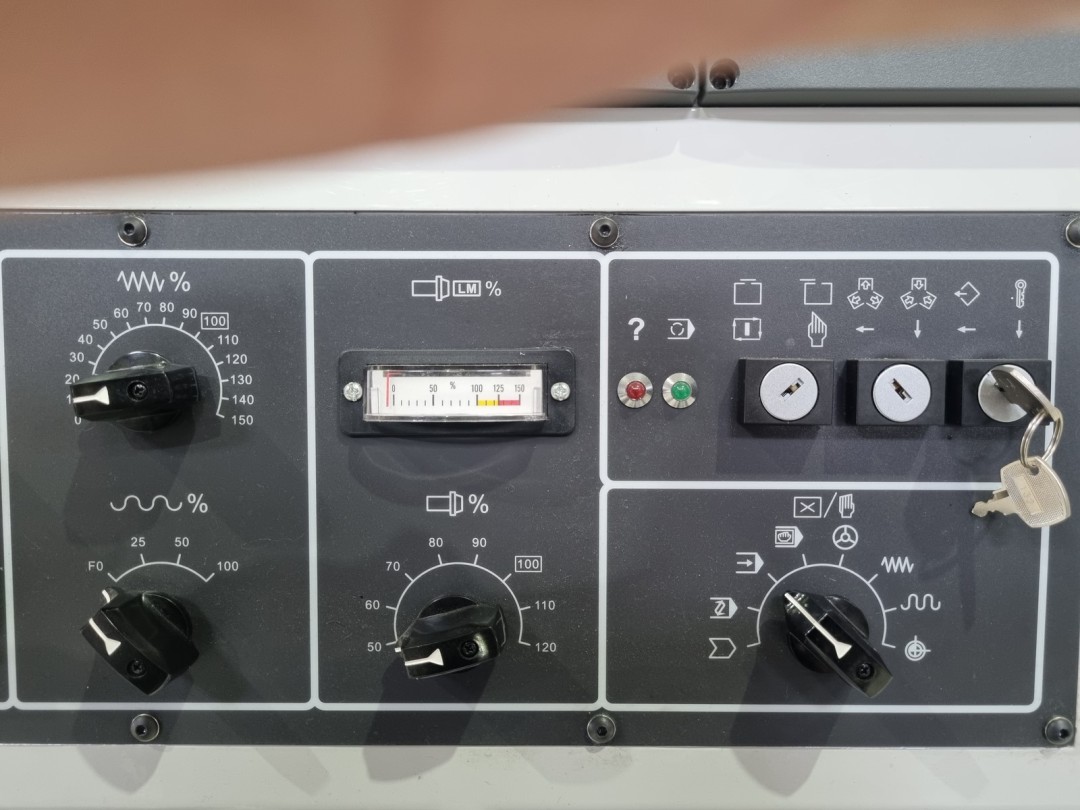

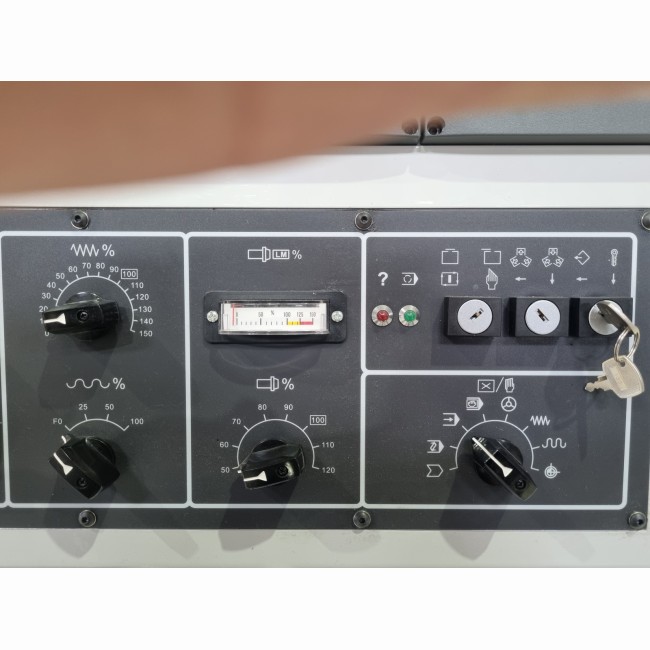

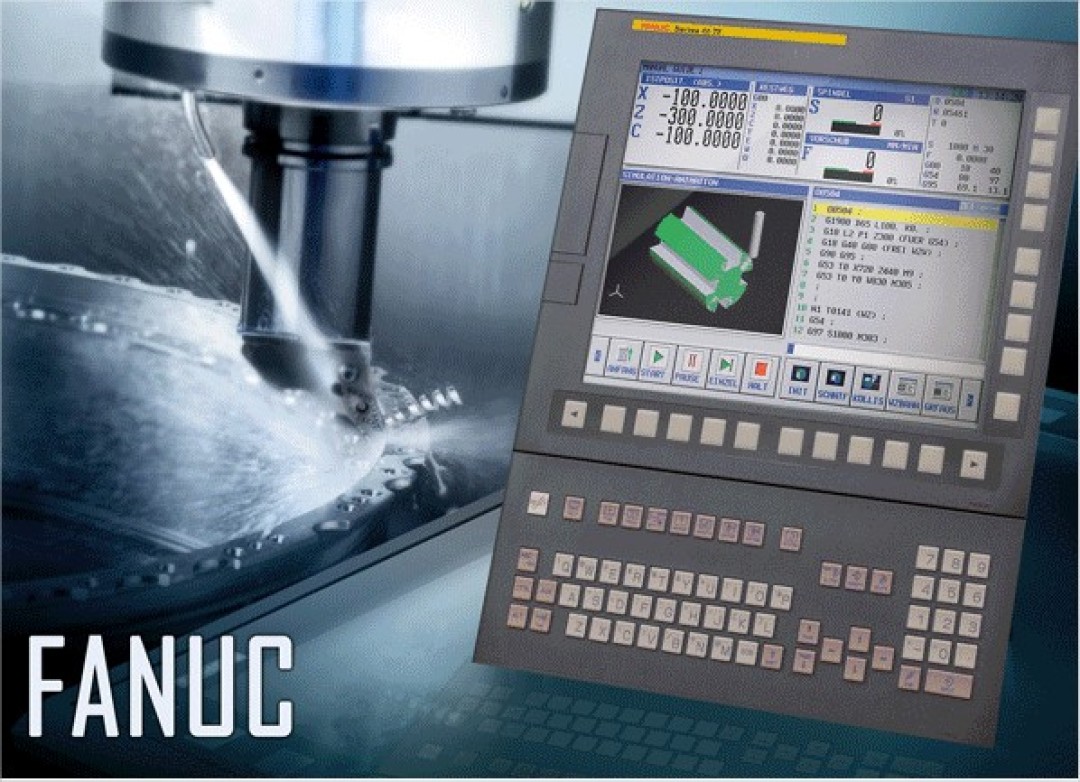

  • Tour C.N. à banc plat avec CNC Fanuc 0iTF, eran 10,4'' avec manual guide i pour programmation conversationnelle ou ISO.
  • Bâti de machine solide constitué de multiples coulées de fonte meehanite pour un minimum de vibrations et une rigidité maximale.
  • Machine à double guidage carré pour des capacités de coupe élevées et des vitesses rapides.

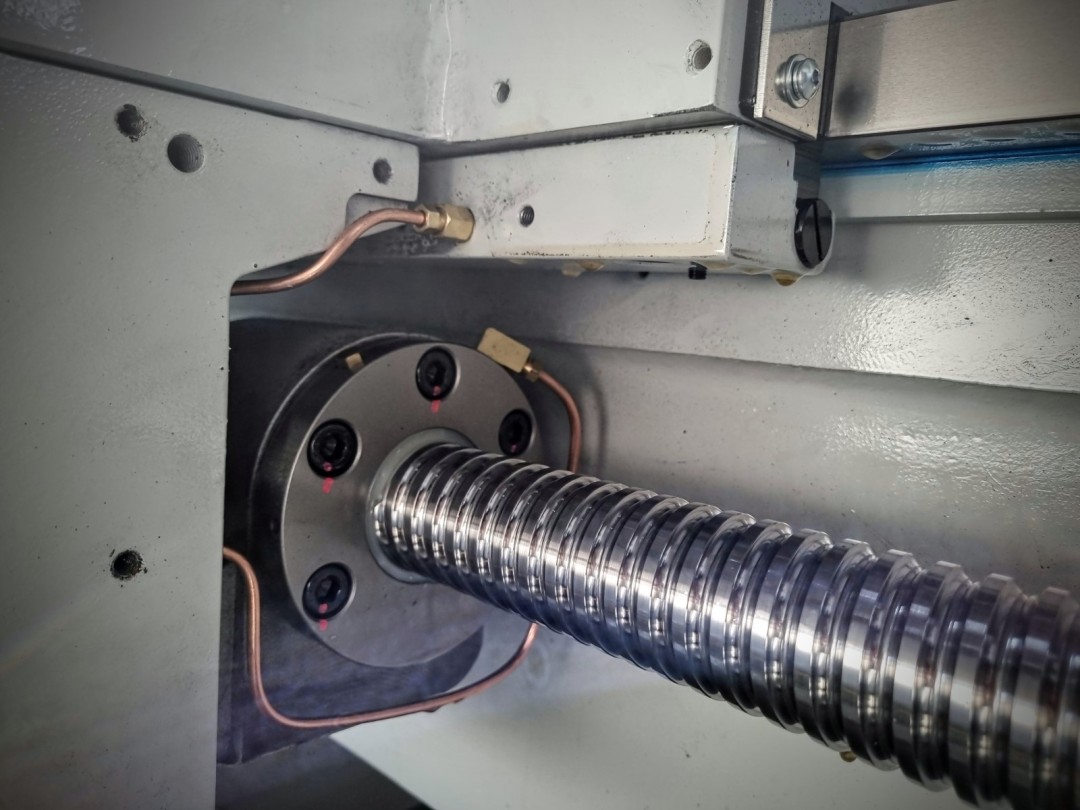

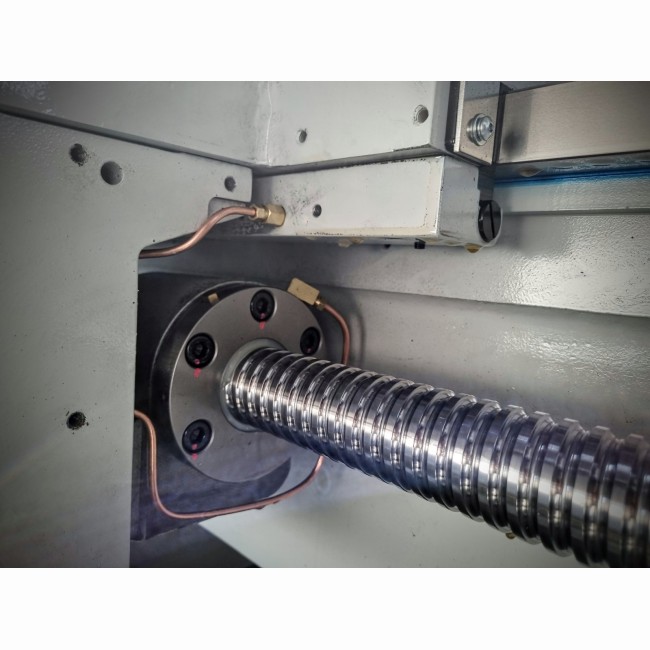

  • Les vis à billes, stables, ayant une faible hauteur et un diamètre de 32 mm dans l'axe X et 45/50 mm dans l'axe Z offrent de forts mouvements. La vis a bille longitudinale est montée a l'arriere pour un meilleur guidage
  • Passage au-dessus du banc de 550mm.
  • Gestion des copeaux optimisée pour une évacuation facilitée avec le convoyeur a copeaux.
  • Toutes les vis à billes dans les axes X et Z sont trempées et rectifiées dans des paliers de haute précision montés pour un positionnement précis.
  • Les rails de guidage sont recouverts de turcite et grattés à la main pour des mouvements lisses sans «stick-slip».
  • Toutes les pistes de guidage sont trempés par induction (50-52 HRC).
  • Broche de vitesses en continu allant jusqu'à 3500 Trs/min munie de 2 étages de pignons de commutation automatique pour un fort couple dans toute la gamme de vitesse.
  • Double broche supportée par des roulements à rouleaux coniques de haute précision et une lubrification permanente  l'avant et à l'arrière.

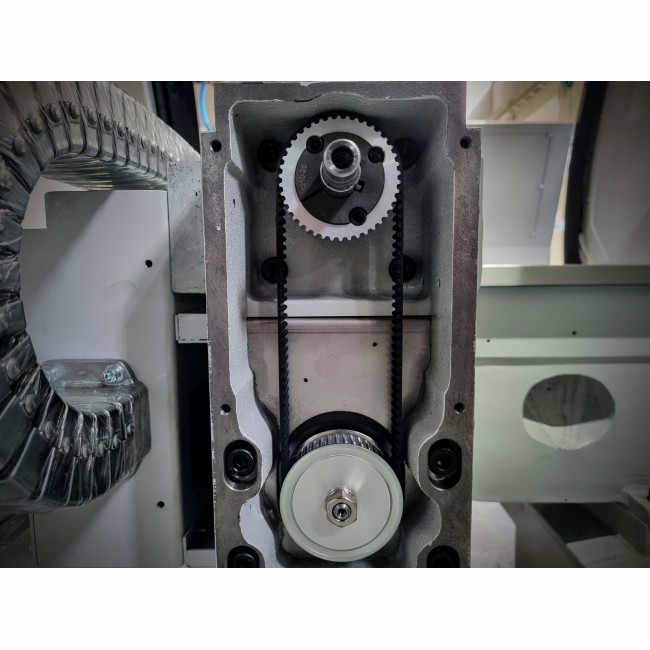

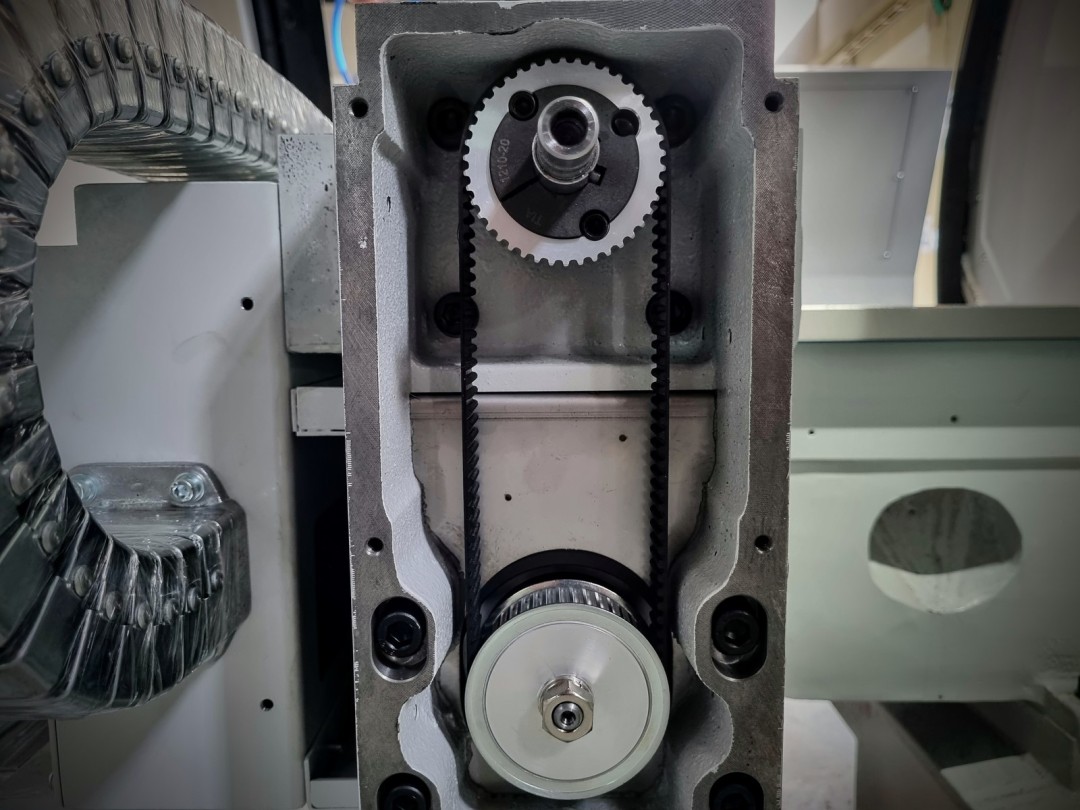

  • La transmission de puissance de la broche principale se fait par moto-variateur via la courroie de distribution.
  • Le design optimisé garantit un bruit de poupée fixe minimal même à des vitesses élevées.

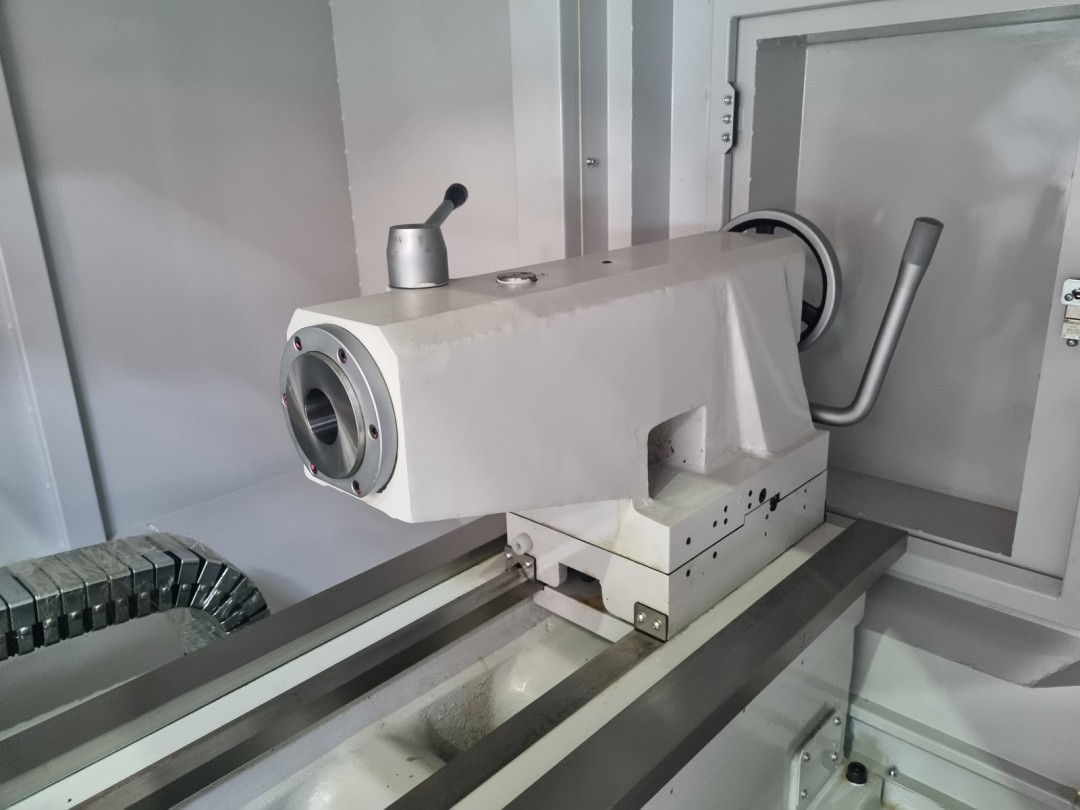

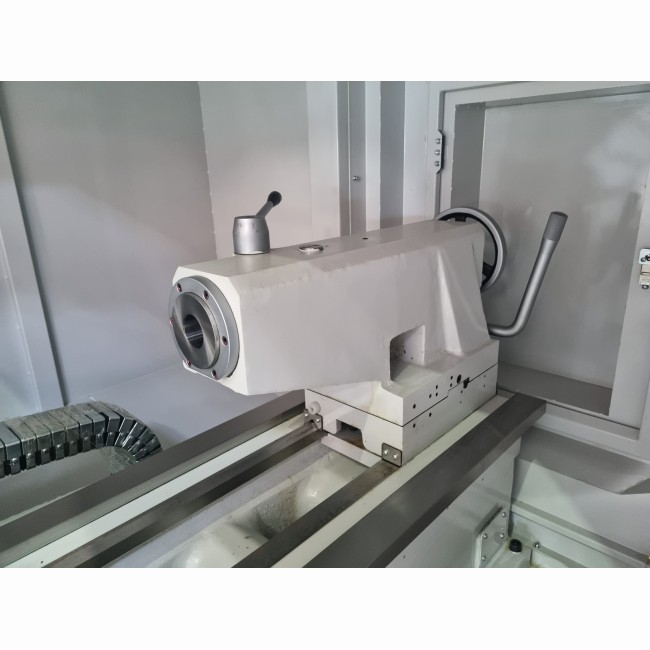

  • Machine de grande dimension avec une contre-pointe CM5 ayant une course de 150 mm.
  • Déplacement de la contrepointe sur chariot facilité par un serrage rapide.

Cette machine est également équipée des options suivantes:

  • Un moteur de broche plus puissant de 15 / 18,5Kw

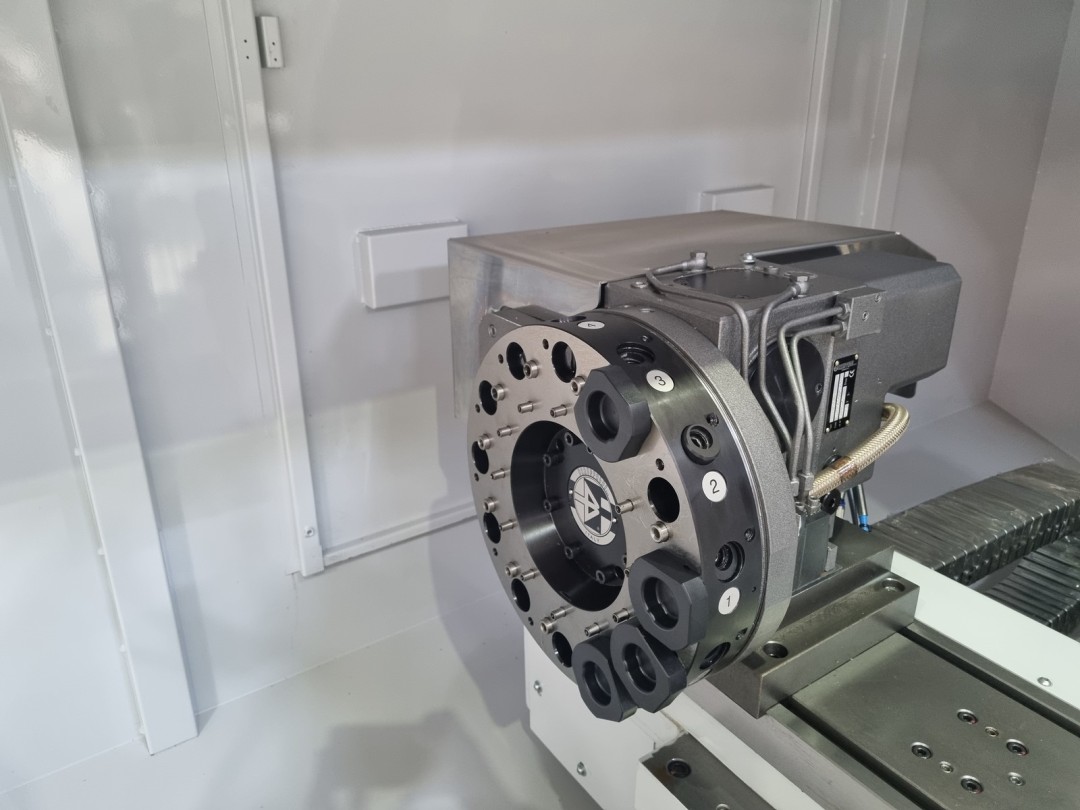

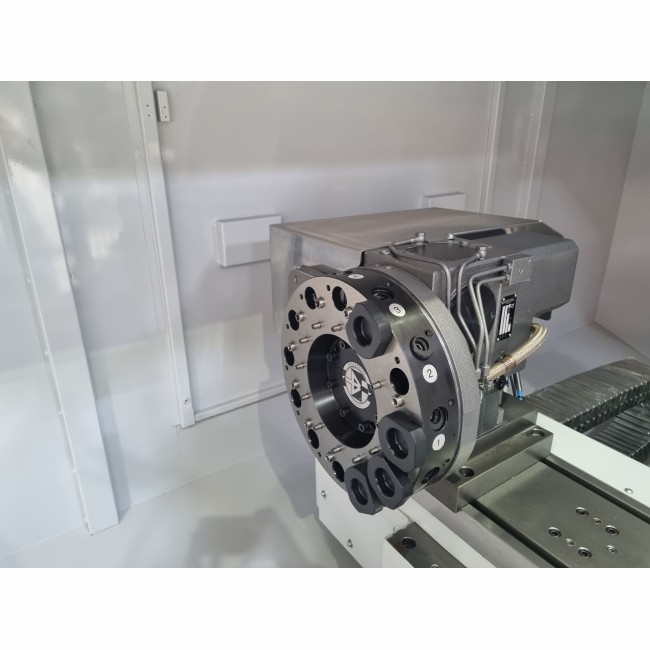

  • Un axe C avec tourelle motorisée TBMA 160 avec disque VDI30 - 12 postes

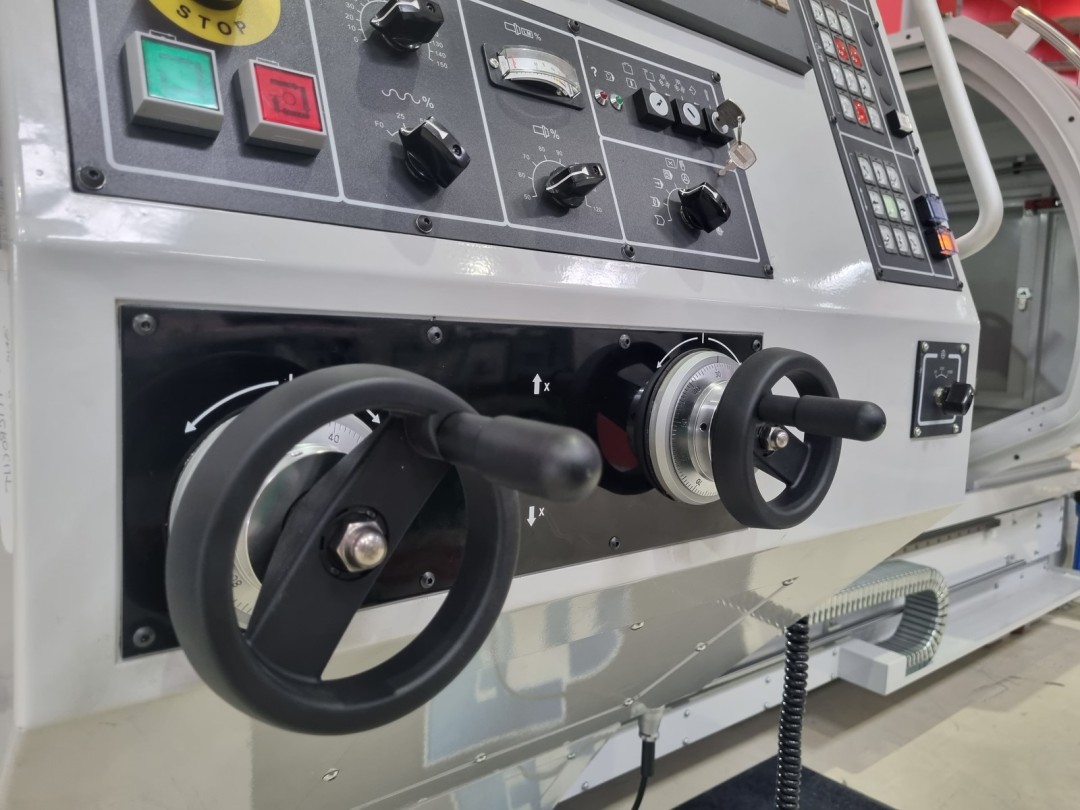

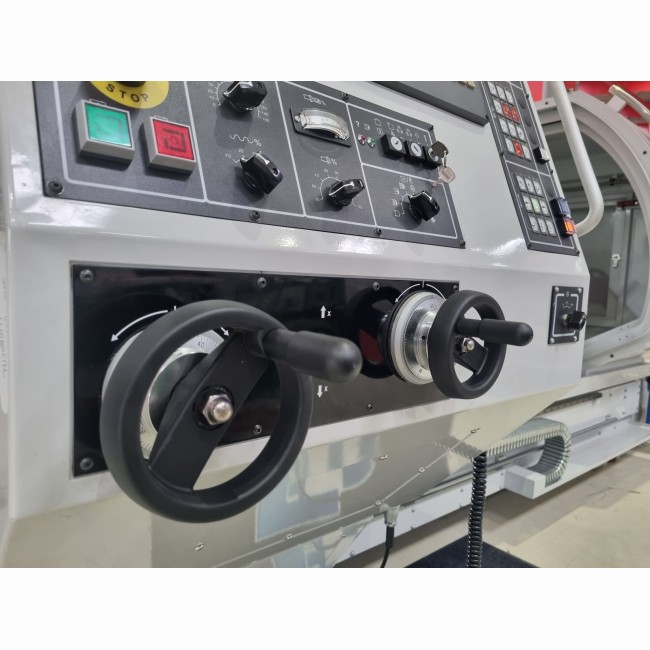

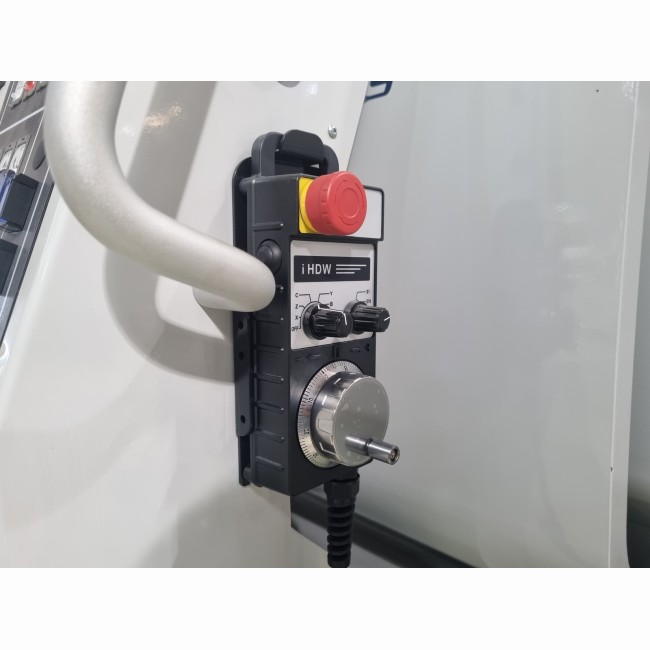

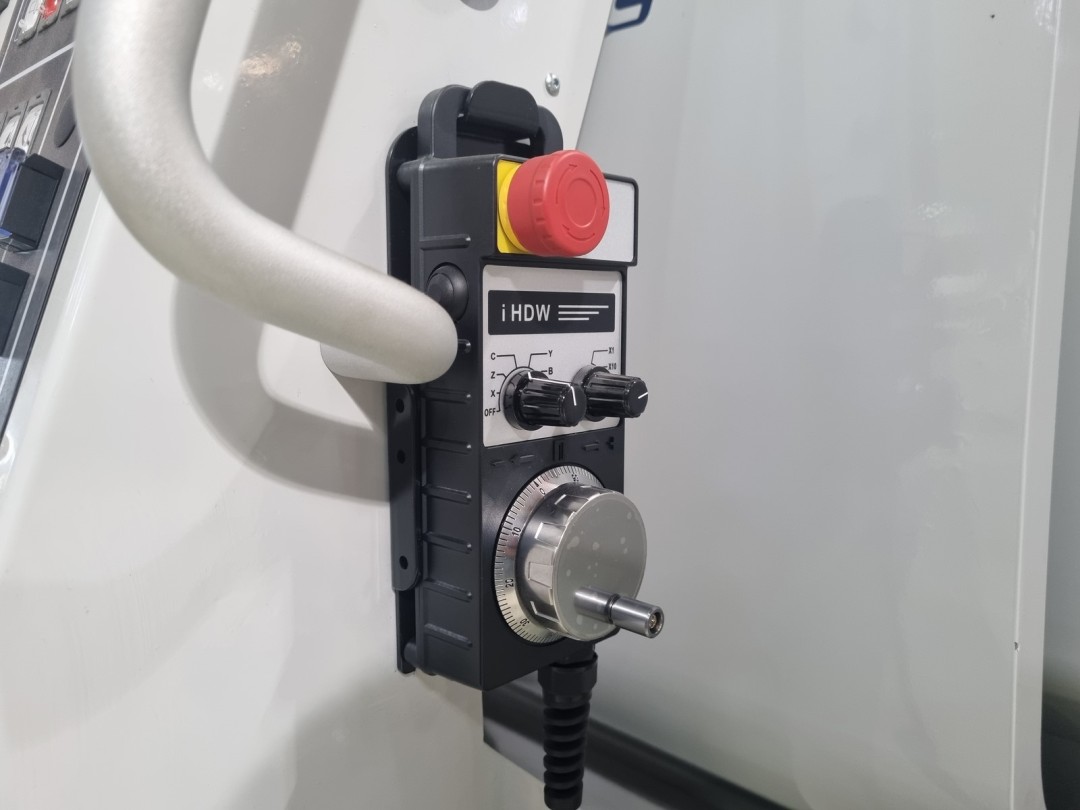

  • Des volants en backelites pour les déplacements X et Z en manuel
  • Une cartérisation intégrale de la machine avec de large portes frontales + carter sur charnière côté contrepointe

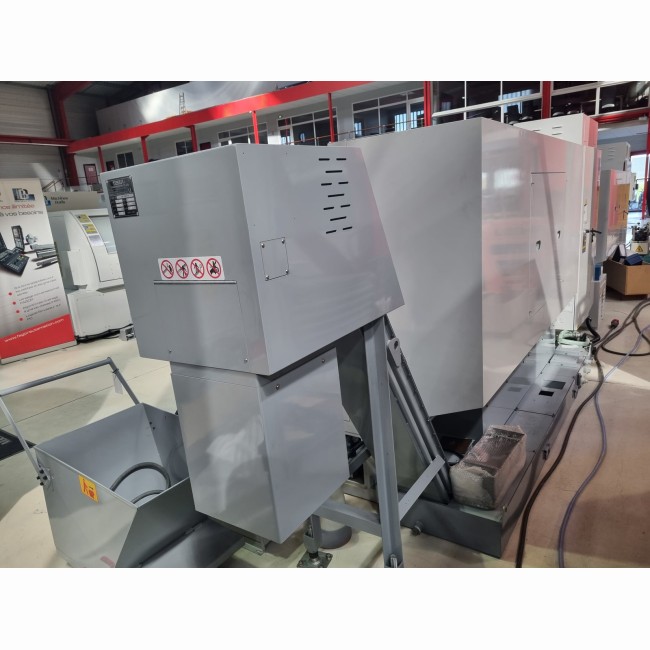

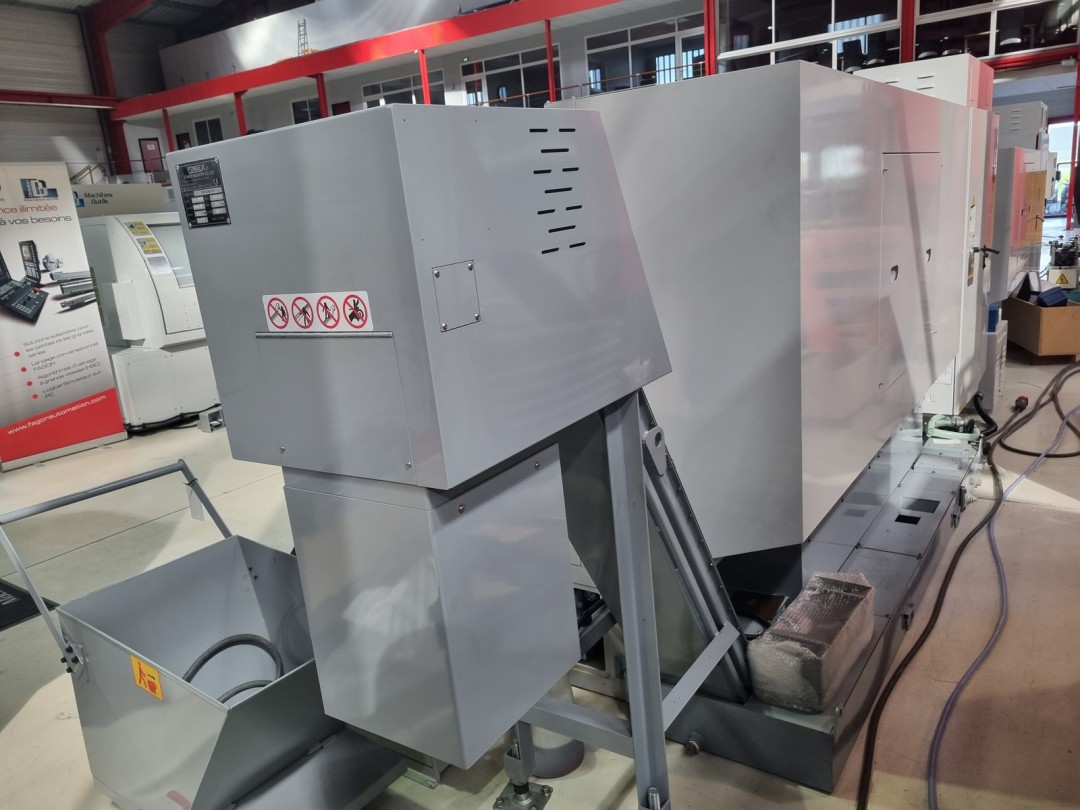

  • Un convoyeur à copeaux à palettes avec sortie sur l'arriere droit de la machine
  • un deshuileur
  • un arrosage centre outil 20 bars avec réservoir séparé
  • Lunette a suivre capacité de 20 a 200mm

Caractéristiques techniques

BNC 2260
Commande numériqueFanuc 0iTF avec manual guide i
Diamètre usinable dans le rompu (mm)790
Diametre usinable au dessus du banc (mm)550
Diametre usinable au dessus de la coulisse transversale (mm)310
Longueur maxi usinable (mm)1500
Course X (mm)345
Course Z (mm)1650
Vitesse de broche standard (avec alesage broche 82mm) (tr/min)80 à 3500
Puissance moteur de broche (Kw)15 / 18,5

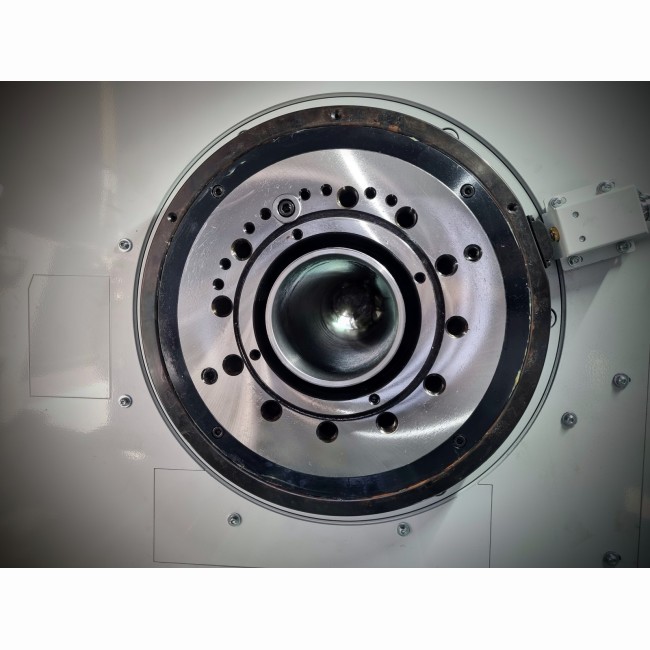

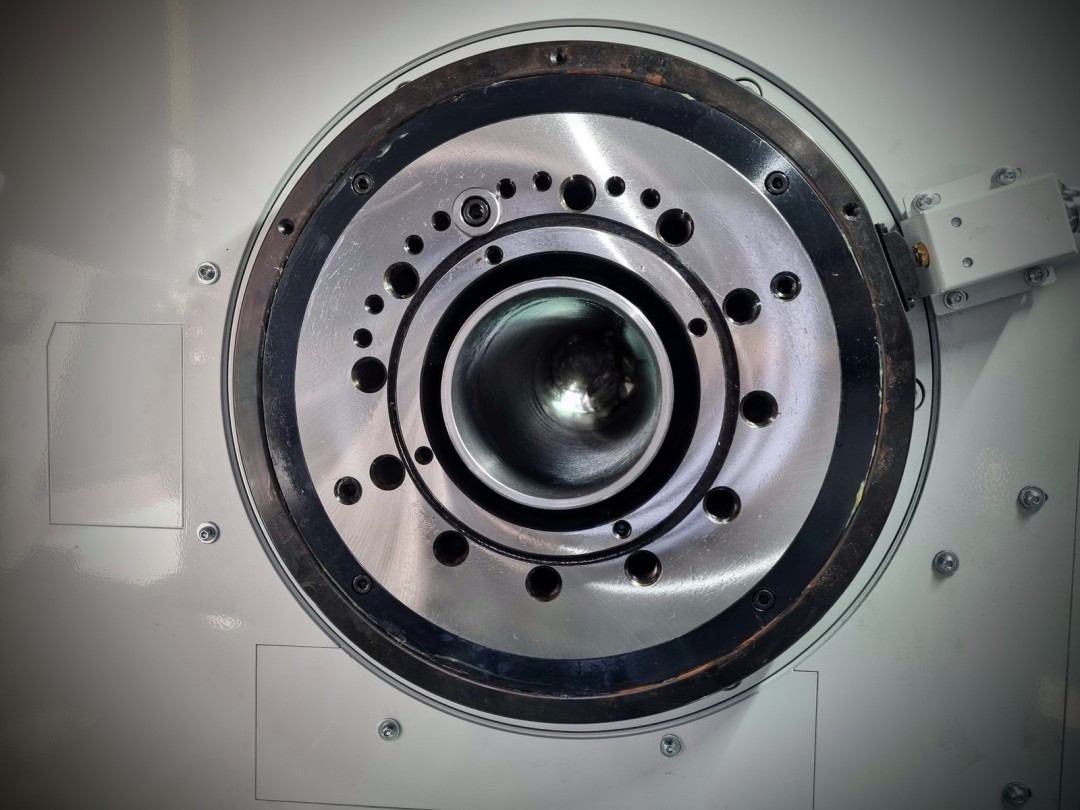

Nez de brocheA1-8''
Alesage de broche (mm)82
Avances rapides (X/Z) (m/min)15/15
Type de tourelleelectrique automatique TBMA160
Nombre d’outils12 en VDI30
Type de contrepointeManuelle
Diamètre du fourreau de la contre pointe (mm)80
Course du fourreau (mm)150
Type du fourreauFixe
Sortie du fourreauManuelle
Cône morse de la contre pointeCM5
Nombre de glissières2
Puissance installée (Kva)35
Poids admissible (avec contrepointe) (kg)2000
Précision de positionnement (mm)+ / - 0,005
Répétabilité (mm)+ / - 0,005
Dimension de l'ecran10,4''

Equipements

BNC 2260
Axe Coui
Mandrin manuel 3 mors a serrage manuel chandoxen option
Convoyeur à copeaux avec bacoui
Deshuileuroui
Lunette a suivre capacité 20 a 200mmoui
Vis a billes montées a l'arriereoui
tourelle electrique automatique TBMA160 - VDI30 - 8 postesoui
carter avec sécurité electrique coté contrepointeoui
transformateuroui

Données de la machine

BNC 2260
Encombrement (L x l x H) (mm)3690 x 2245 x 2050
Poids (kg)4400
