MICROCUT - BNC 1860 - 0010997

Désignation : BNC 1860

Référence DMO : 0010997

Marque : MICROCUT

Neuf

En stock



Brochure MICROCUT - BNC 1860 - 0010997    Fiche technique MICROCUT - BNC 1860 - 0010997


Renseignements MICROCUT - BNC 1860 - 0010997

DESCRIPTIF

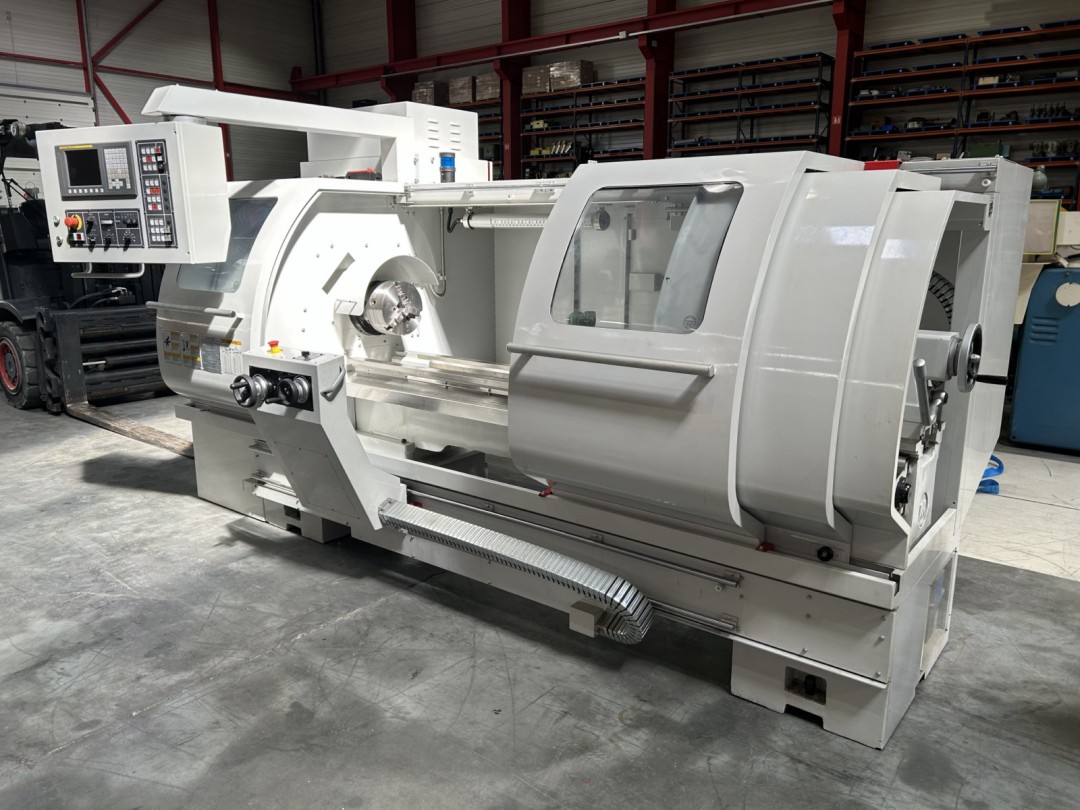

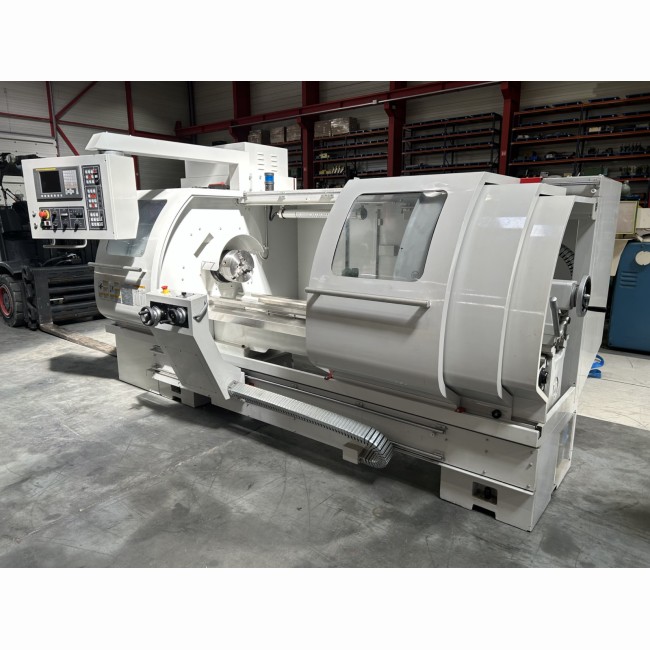

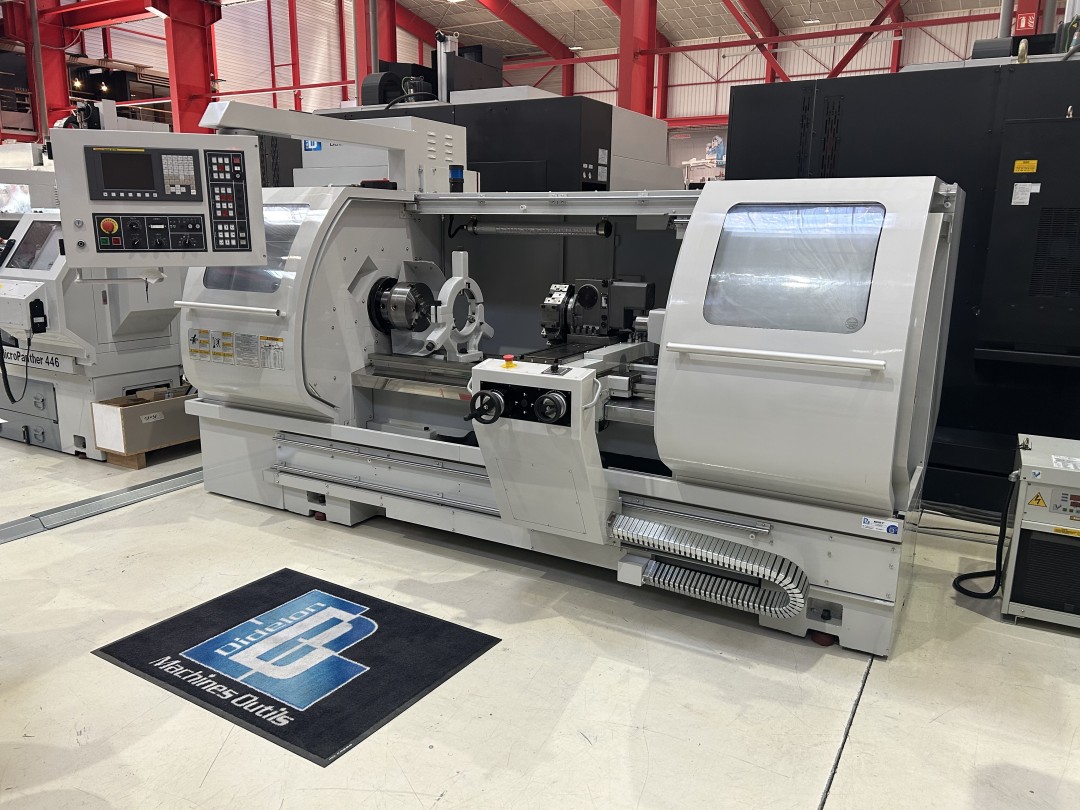

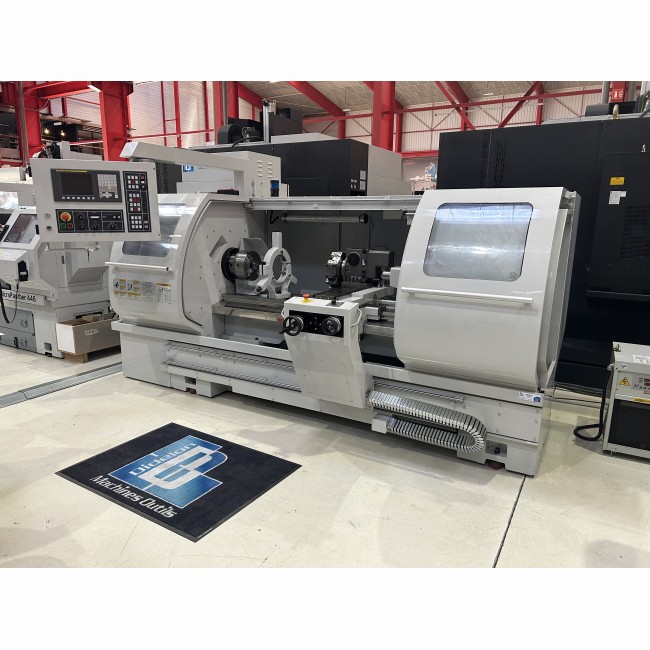

Les tours à commande numérique MICROCUT de la série BNC 18 sont des machines modernes et de haute précision à banc plat.
Cette série de machine est idéale pour les pièces lourdes jusqu'à 2000 kgs et de longueur 1500mm, répond à toutes les exigences d'une machine moderne et performante de dernière génération pour la production de pièces de révolutions

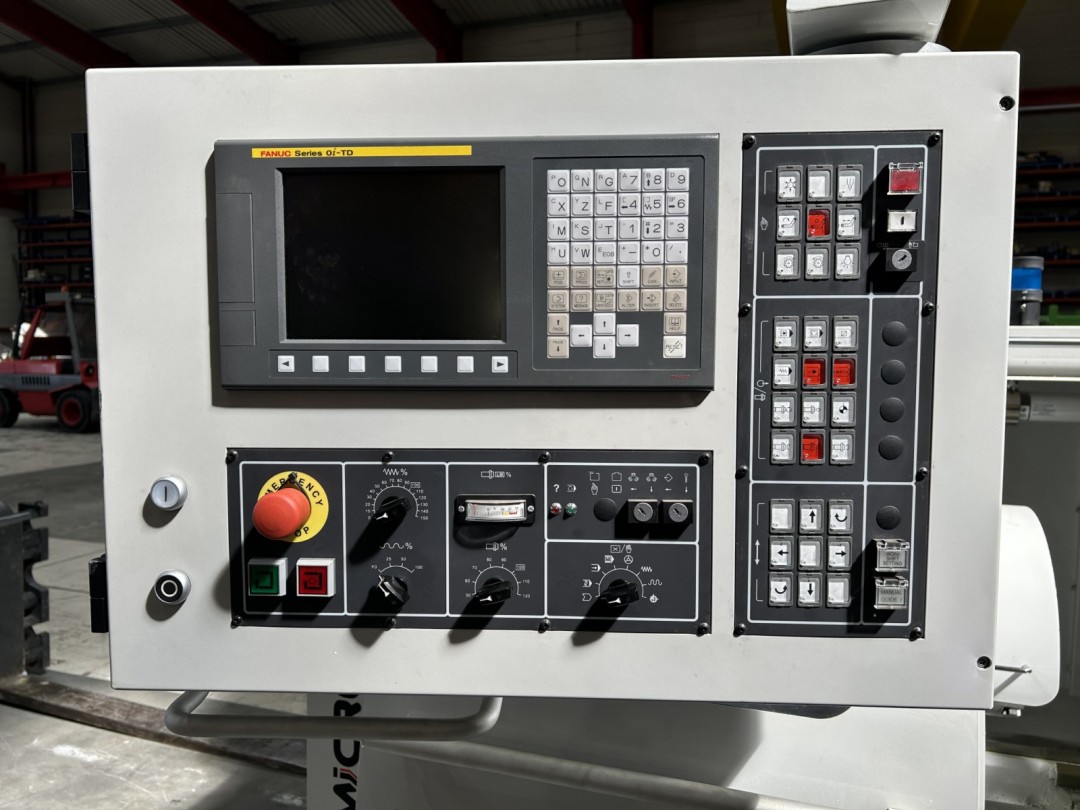

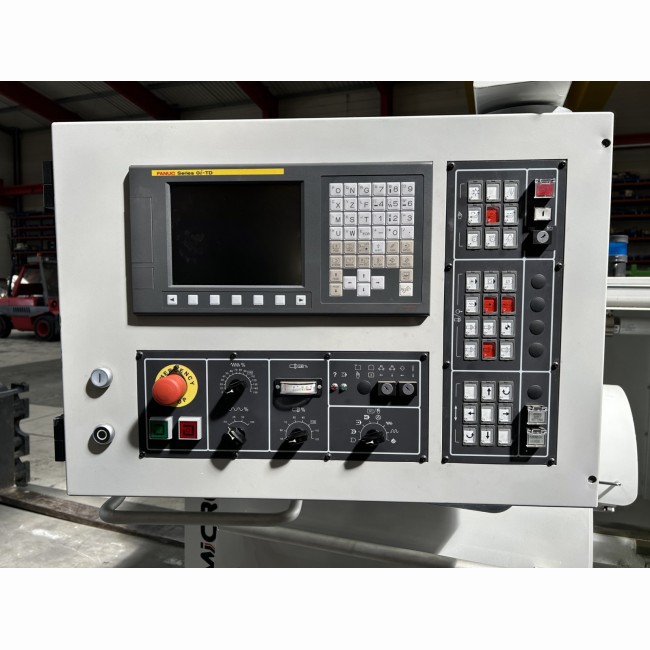

Ce tour est équipé d'une C.N. FANUC 0iTF avec manual guide 0i, combine les avantages d'un tour traditionnel et à commande numérique et possède d'excellentes caractéristiques pour l'usinage d'une grande variété de pièces. Il se caractérise par:

  • Tour C.N. à banc plat avec CNC Fanuc 0iTF, eran 8,4'' avec manual guide 0i + transformateur
  • Bâti de machine solide constitué de multiples coulées de fonte meehanite pour un minimum de vibrations et une rigidité maximale.
  • Machine à double guidage carré pour des capacités de coupe élevées et des vitesses rapides.
  • Les vis à billes, stables, ayant une faible hauteur et un diamètre de 25 mm dans l'axe X et 40 mm dans l'axe Z offrent de forts mouvements.
  • Passage au-dessus du banc de 475mm.

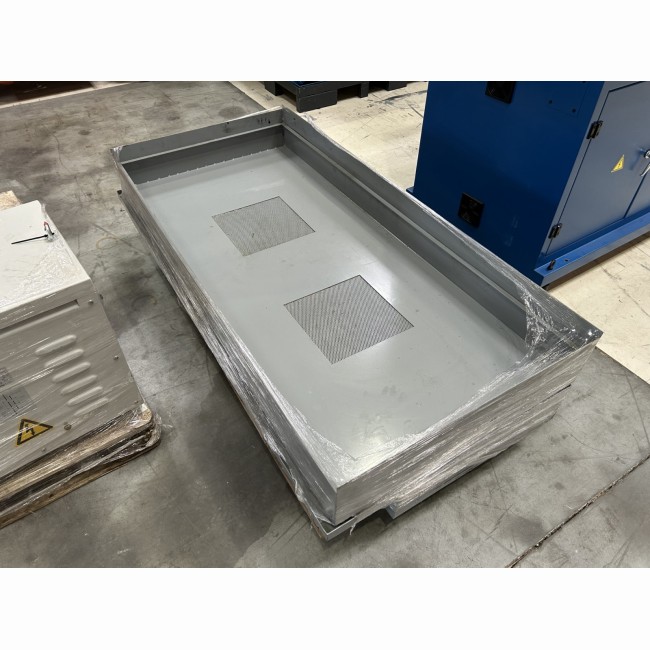

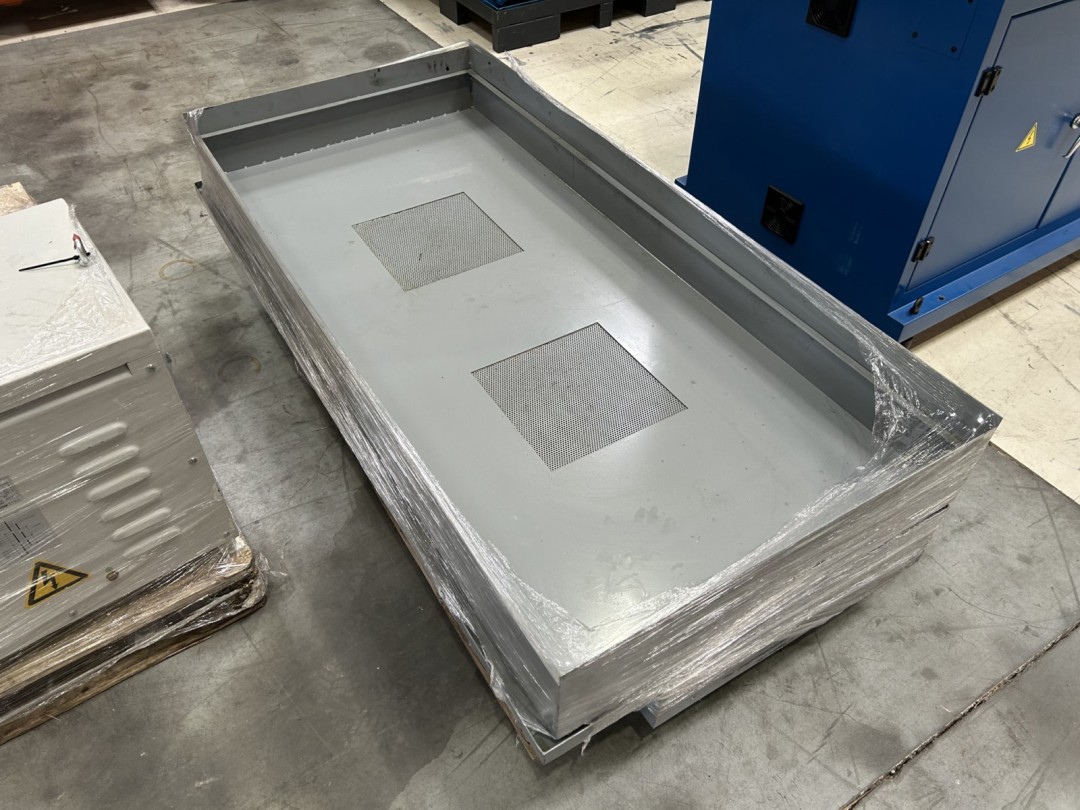

  • Gestion des copeaux optimisée pour une évacuation facilitée avec des tiroirs facilements manoeuvrables.
  • Toutes les vis à billes dans les axes X et Z sont trempées et rectifiées dans des paliers de haute précision montés pour un positionnement précis.

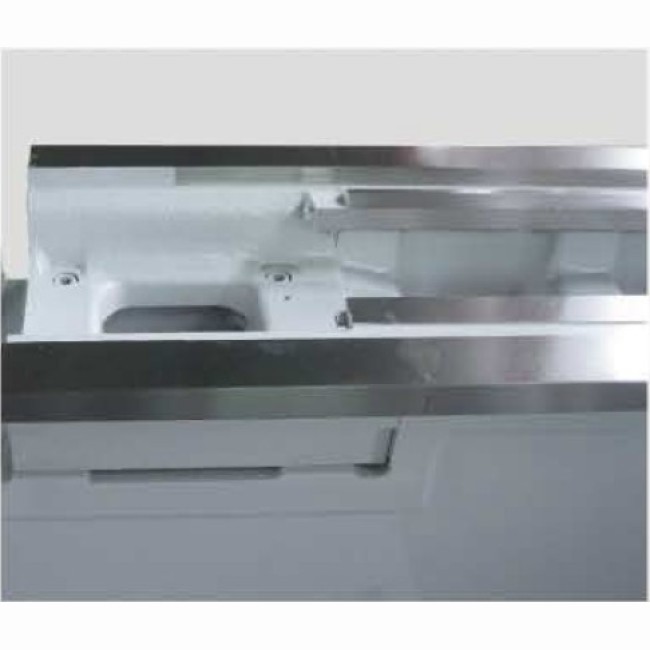

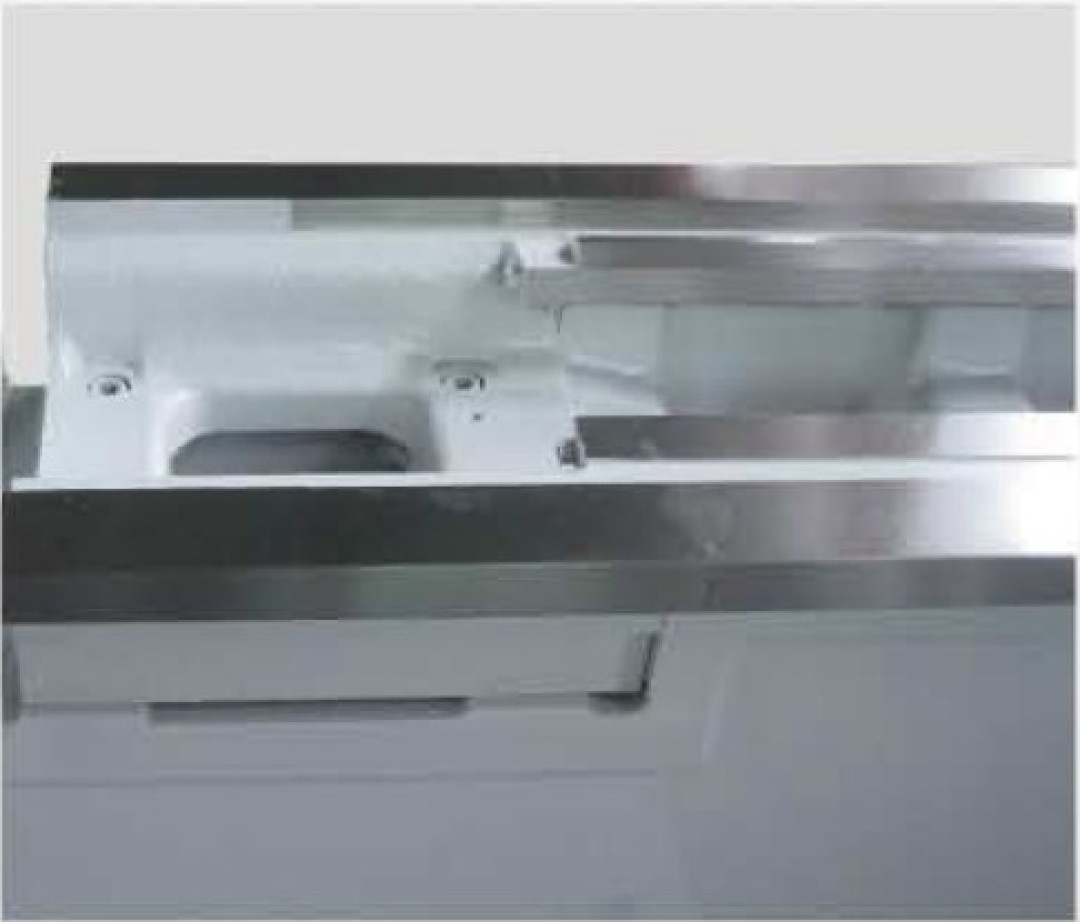

  • Les rails de guidage sont recouverts de turcite et grattés à la main pour des mouvements lisses sans «stick-slip».
  • Toutes les pistes de guidage sont trempés par induction (50-52 HRC).
  • Broche de vitesses en continu allant jusqu'à 4500 trs/min munie de 2 étages de pignons de commutation automatique pour un fort couple dans toute la gamme de vitesse.
  • Double broche supportée par des roulements à rouleaux coniques de haute précision et une lubrification permanente  l'avant et à l'arrière.
  • La transmission de puissance de la broche principale se fait par moto-variateur via la courroie de distribution.
  • Le design optimisé garantit un bruit de poupée fixe minimal même à des vitesses élevées.

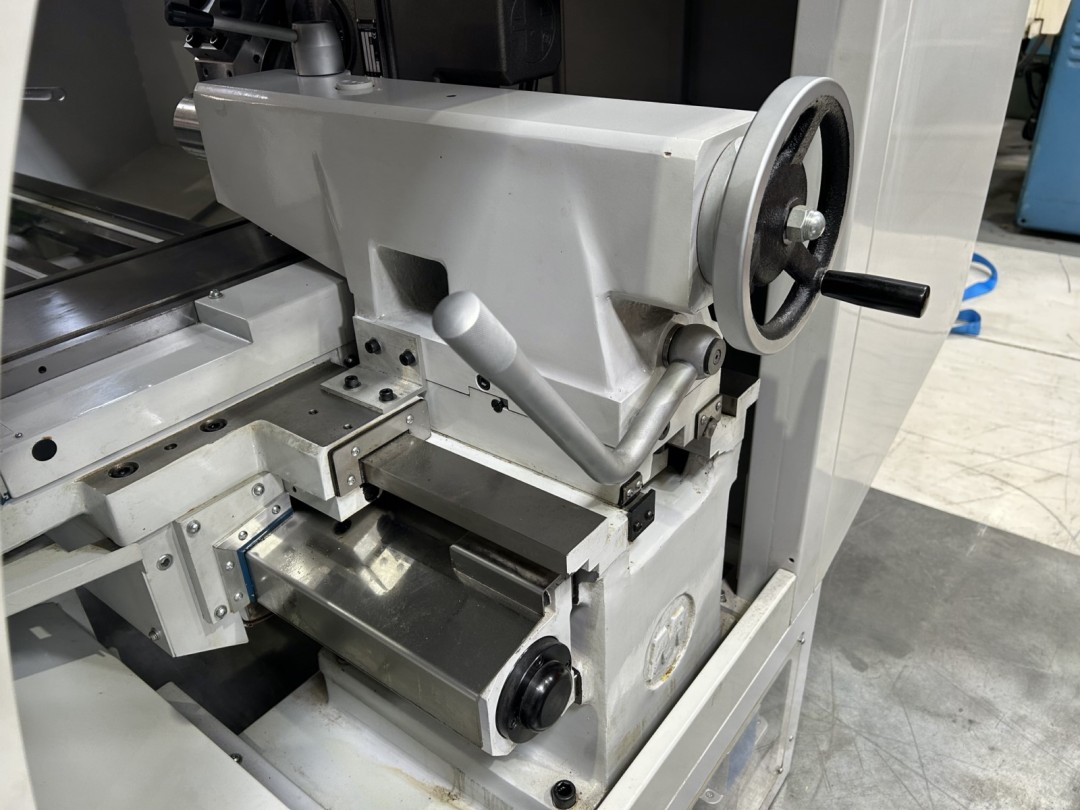

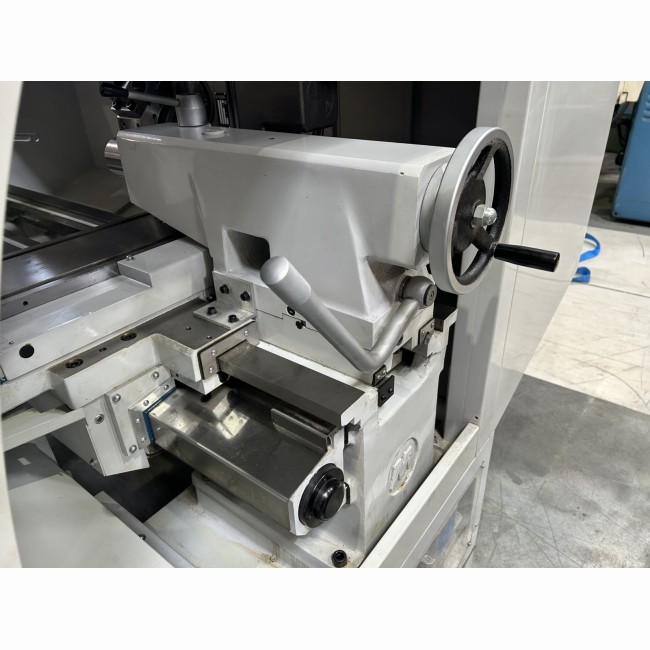

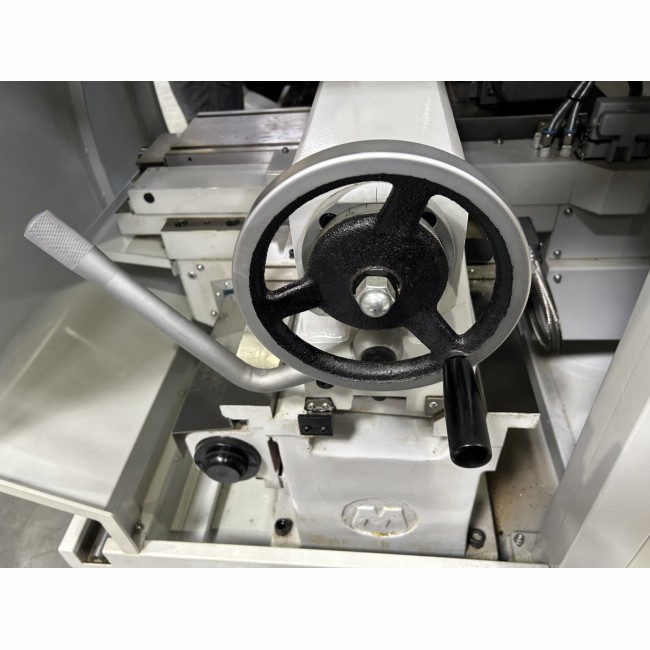

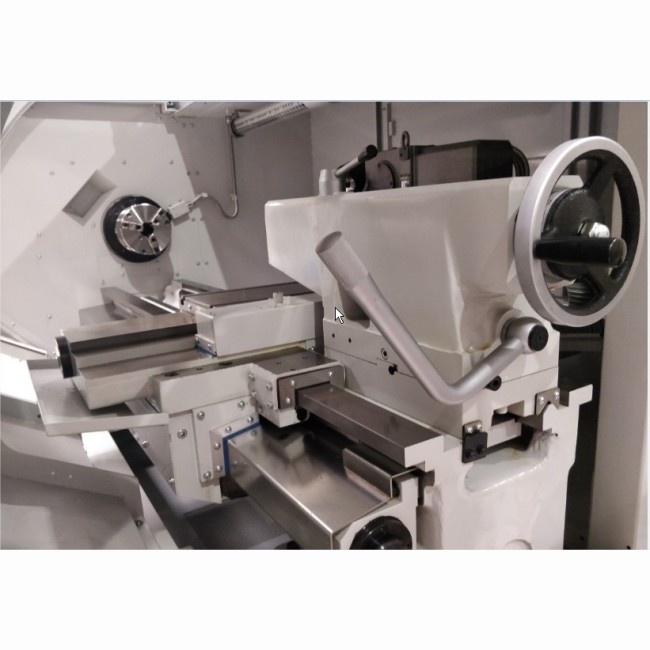

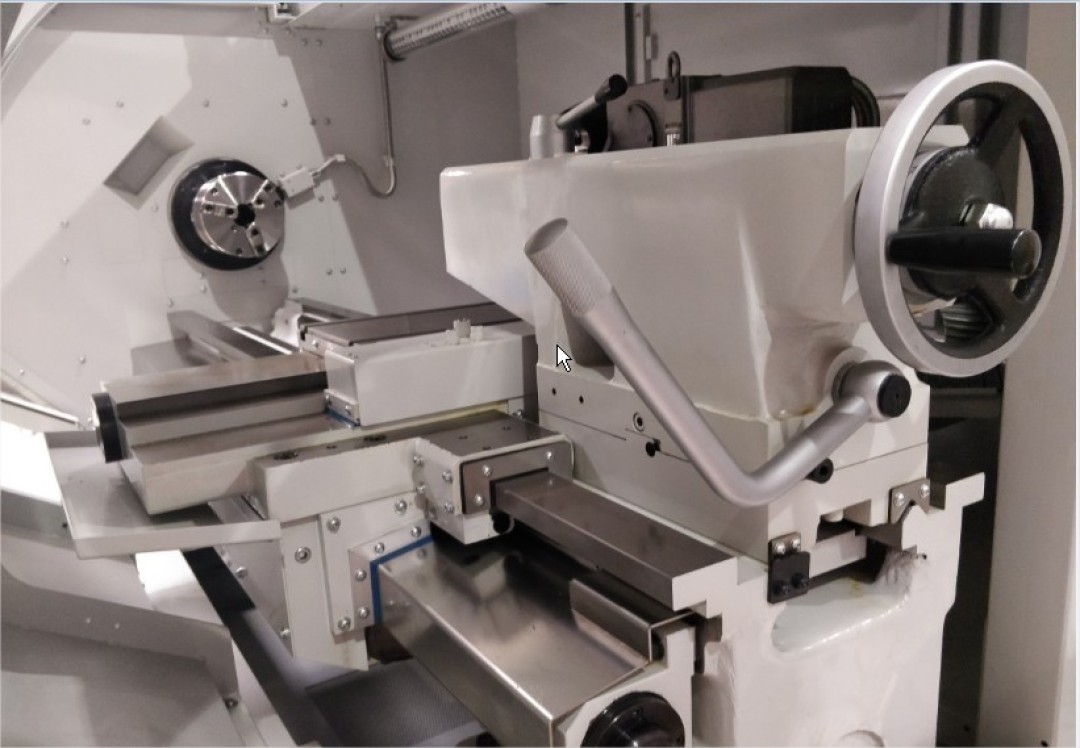

  • Machine de grande dimension avec une contre-pointe CM5 ayant une course de 150 mm.

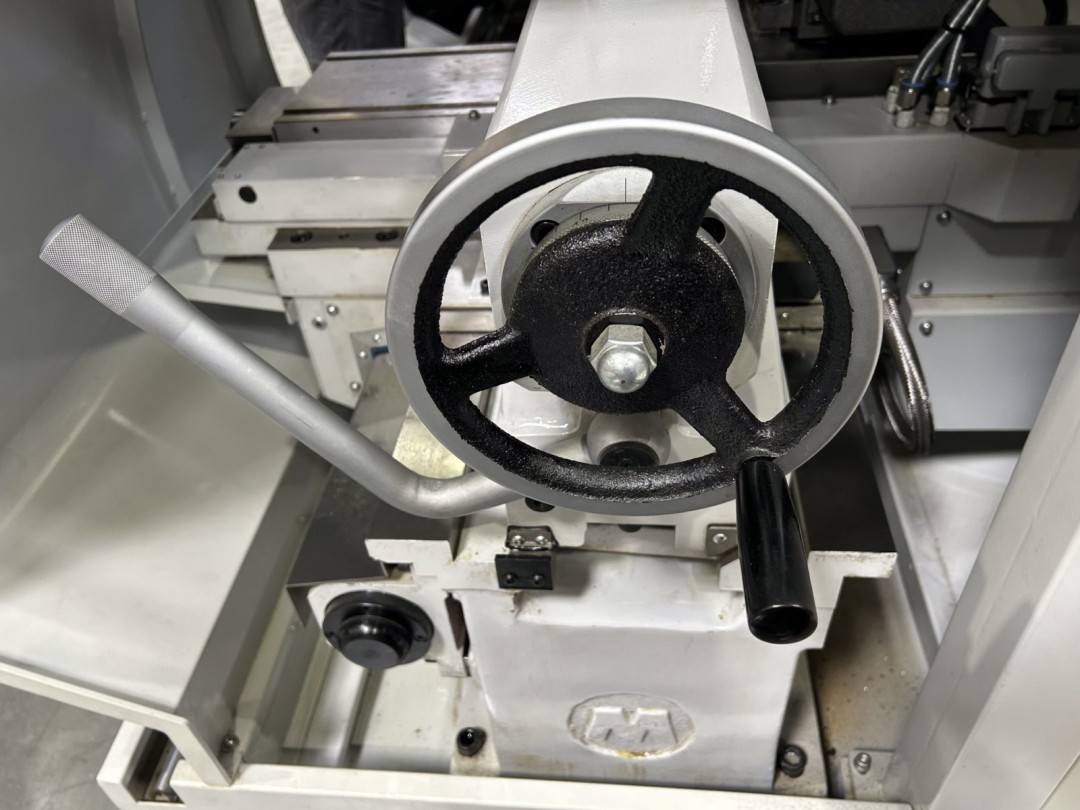

  • Déplacement de la contrepointe sur chariot facilité par un serrage rapide.

Cette machine est également équipée des options suivantes:

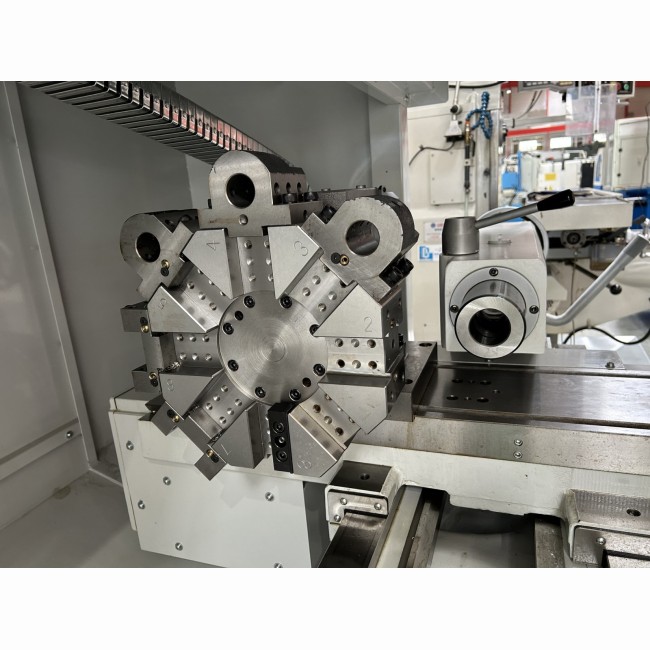

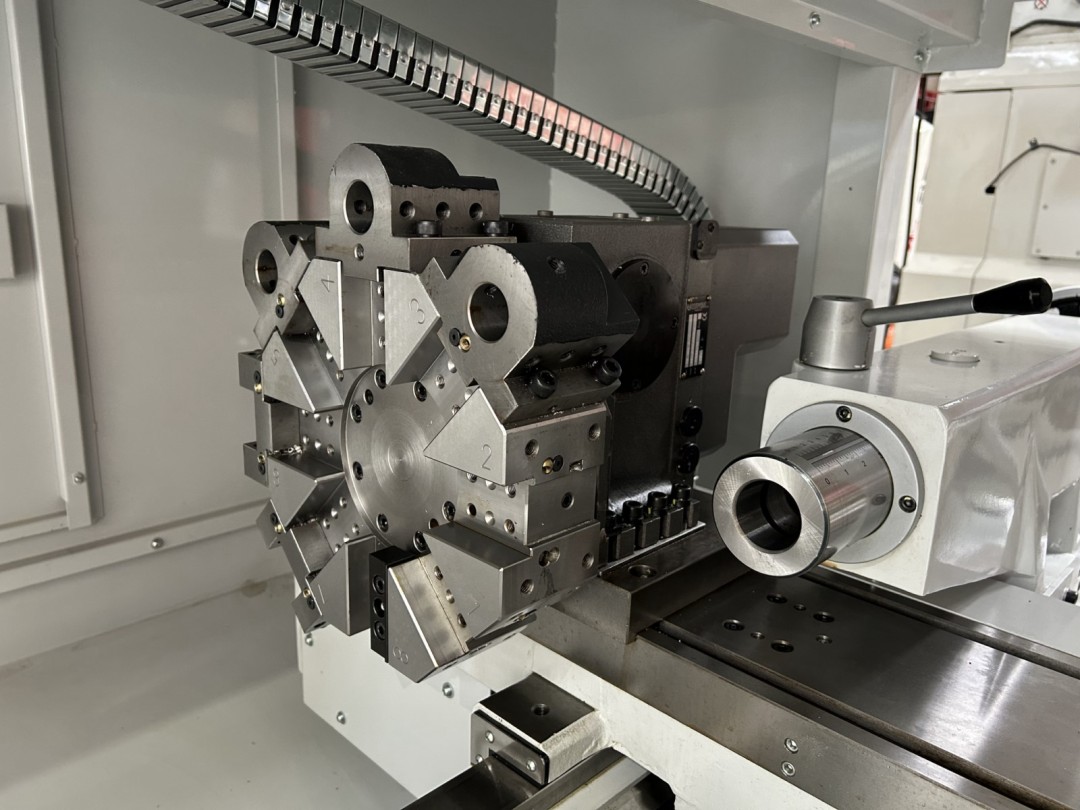

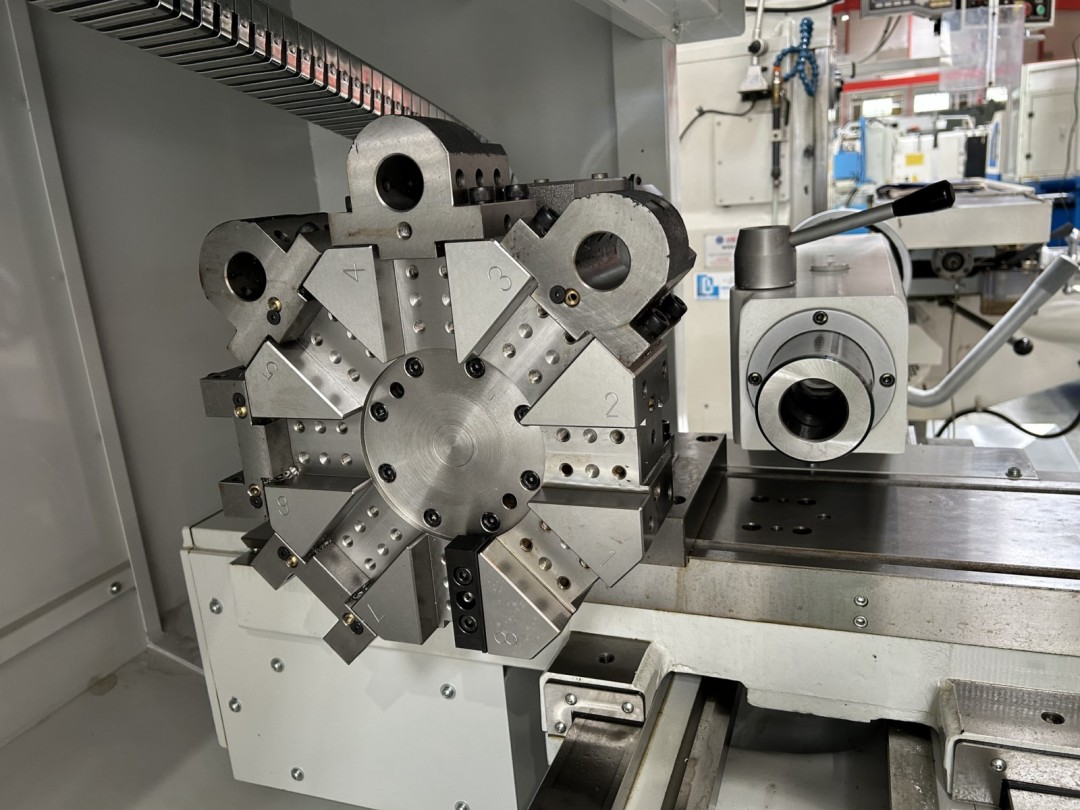

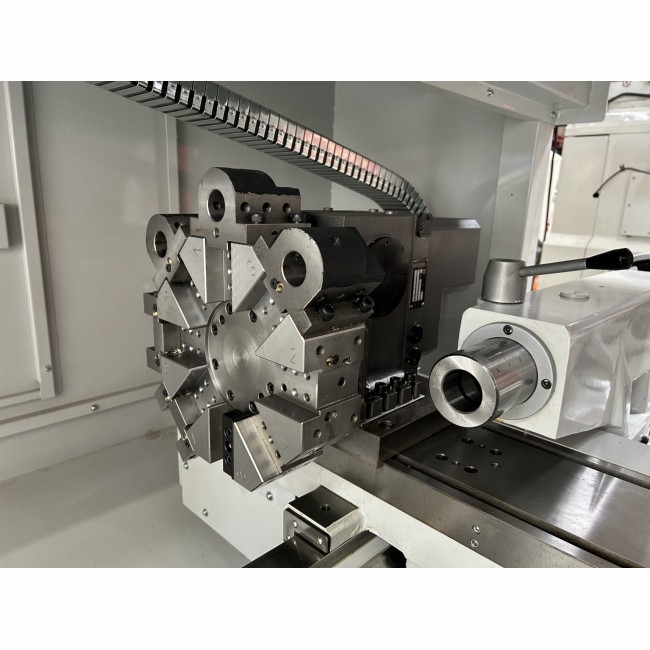

  • Une tourelle automatique electrique barrufaldi TB160 - 8 postes a chaise - montée a l'arriere du chariot

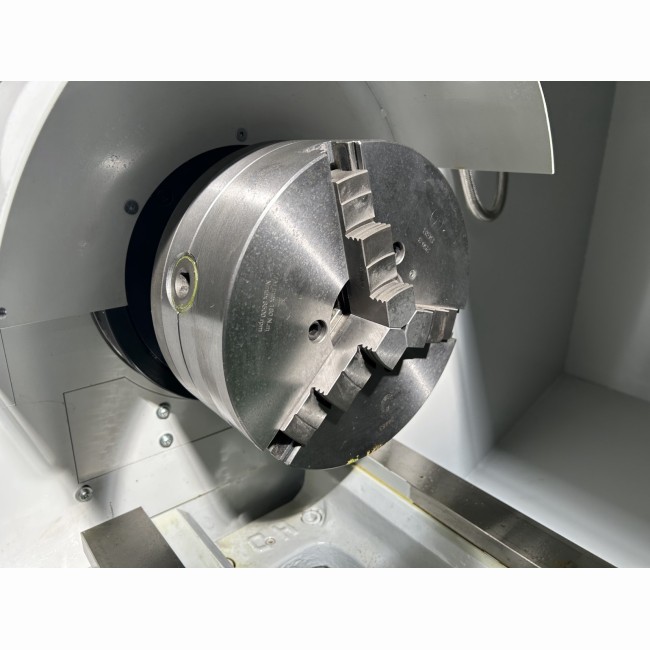

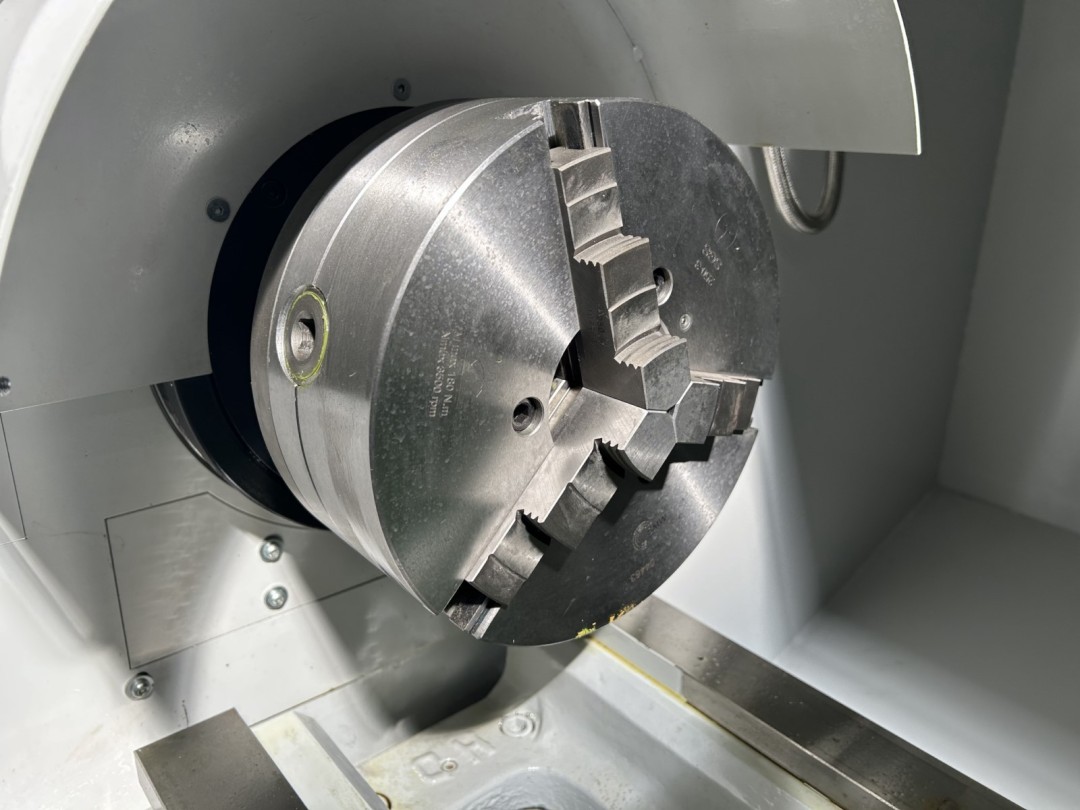

  • Un mandrin 3 mors concentriques a serrage manuel diametre 250mm
  • Un package d'attachement pour porte outils
  • Une lunette fixe a galets passage 20 a 200mm

  •

Caractéristiques techniques

BNC 1860
Commande numériqueFanuc 0iTD - ecarn 8,4''
Diamètre usinable dans le rompu (mm)710
Diametre usinable au dessus du banc (mm)475
Diametre usinable au dessus de la coulisse transversale (mm)240
Longueur maxi usinable (mm)1500
Course X (mm)260
Course Z (mm)1180
Vitesse de broche (tr/min)100 à 4500
Puissance moteur de broche (Kw)11
Nez de brocheD1-6''
Alesage de broche (mm)65
Avances rapides (X/Z) (m/min)15/15
Type de tourelleautomatique
Nombre d’outils8
Type de contrepointeManuelle
Diamètre du fourreau de la contre pointe (mm)80
Course du fourreau (mm)150
Type du fourreauFixe
Sortie du fourreauManuelle
Cône morse de la contre pointeCM5
Nombre de glissières2
Puissance installée (Kva)25
Poids admissible (avec contrepointe) (kg)2000
Précision de positionnement (mm)+ / - 0,005
Répétabilité (mm)+ / - 0,005

Equipements

BNC 1860
Pack d'attachement de porte outilOui
Mandrin 3 mors concentriques a serrage manuel diametre 250mmOui
Lunette fixe capacité 20 a 200mmOui
tourelle electrique barrufaldi TB160 - 8 positions - a chaiseOui

Données de la machine

BNC 1860
Encombrement (L x l x H) (mm)3690 x 2245 x 2050
Poids (kg)4400
