MICROCUT - micropanther - 0011136

Désignation : micropanther

Référence DMO : 0011136

Marque : MICROCUT

Neuf

En stock



Brochure MICROCUT - micropanther - 0011136    Fiche technique MICROCUT - micropanther - 0011136


Renseignements MICROCUT - micropanther - 0011136

DESCRIPTIF

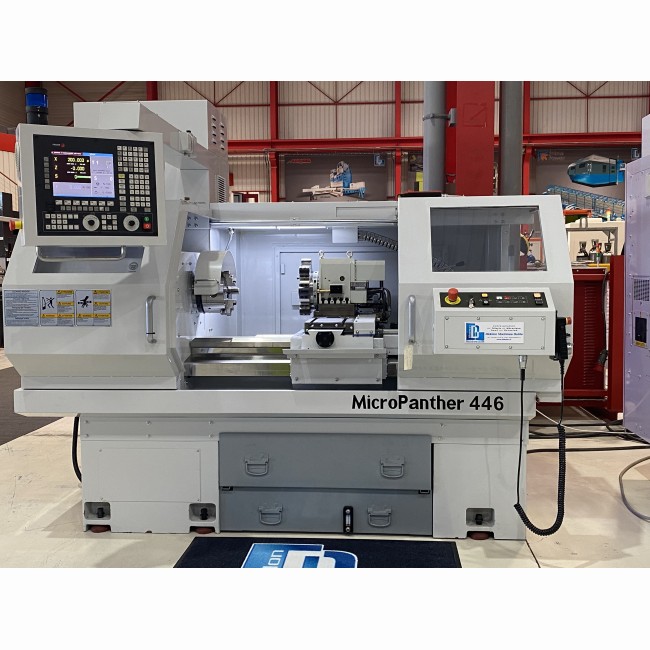

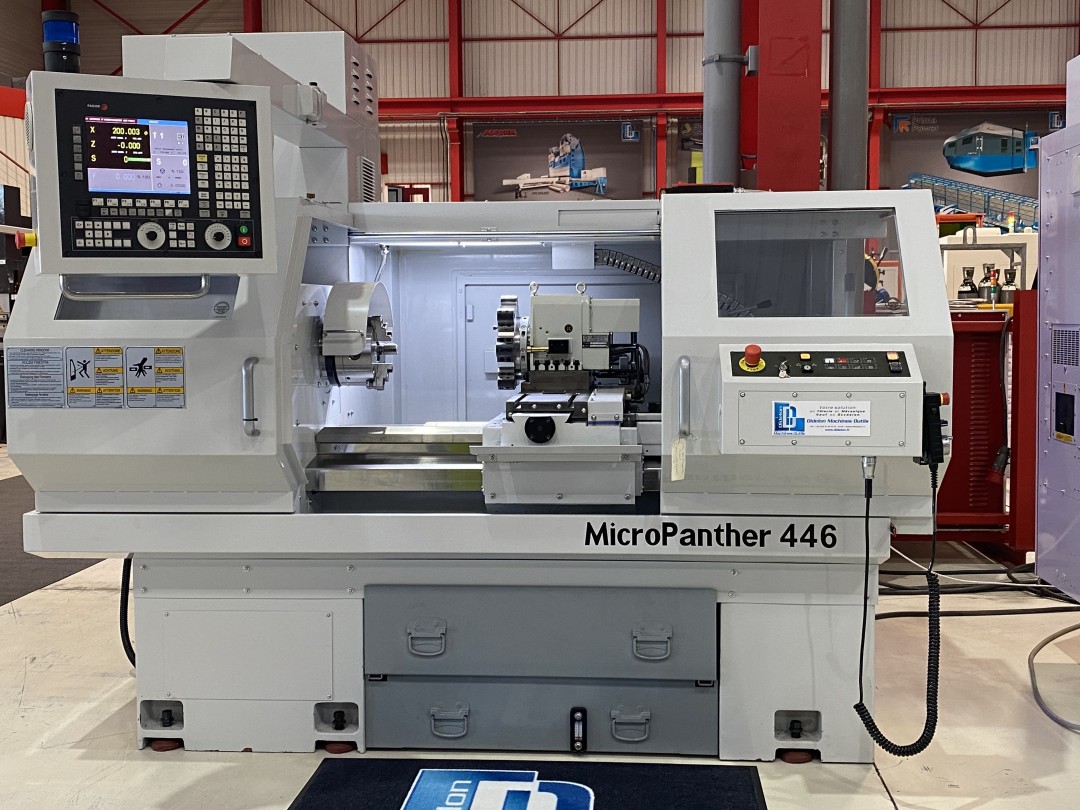

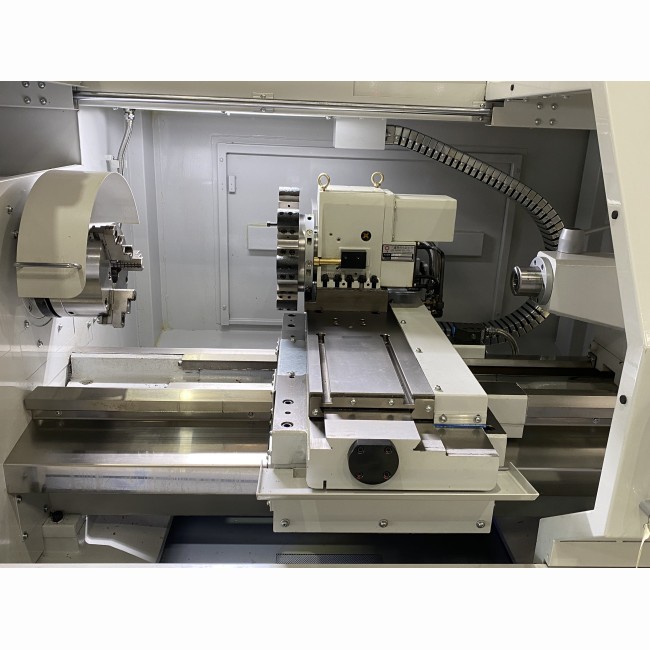

Les tours à commande numérique MICROCUT de la série micropanther sont des machines modernes et de haute précision à banc plat.

La conception du moteur, sophistiqué et compact, et un équipement standard complet, pouvant être élargi grâce à des options supplémentaires,
répondent à toutes les exigences d'une machine moderne et performante de dernière génération pour la production exigeante.

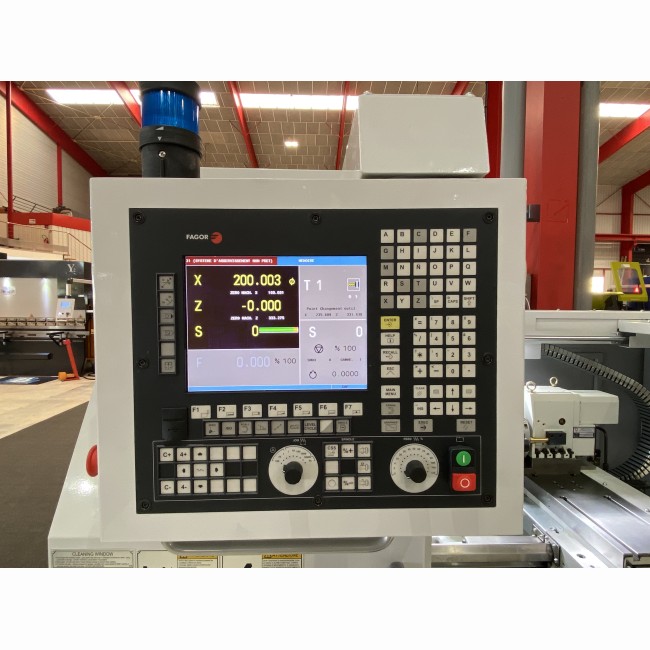

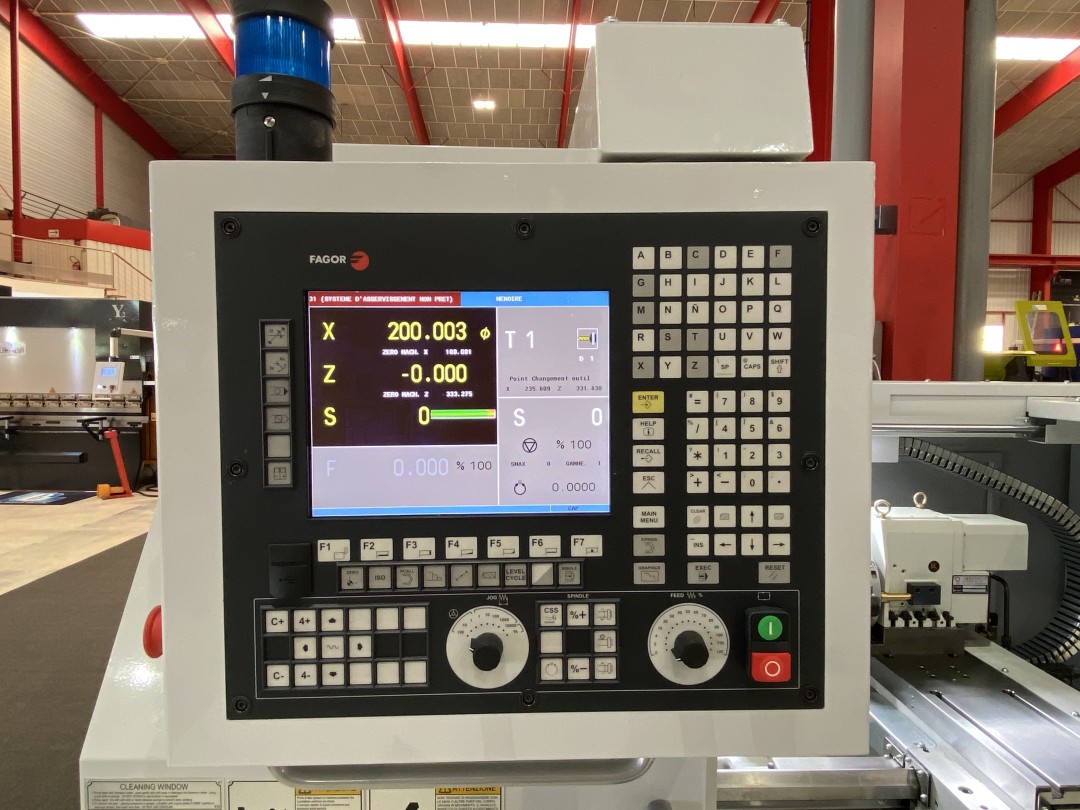

Ce tour, équipé d'une commande numérique FAGOR 8055i/FL combine les avantages d'un tour traditionnel et à commande numérique et possède d'excellentes caractéristiques pour l'usinage d'une grande variété de pièces. Idéal pour la production de petites, moyennes séries et de pièces unitaires.

Caractéristiques de la machine:

  • Tour C.N. à banc plat avec CNC FAGOR 8055iFL. Programmation conversationnelle ou ISO.
  • Bâti de machine solide constitué de multiples coulées de fonte meehanite pour un minimum de
    vibrations et une rigidité maximale.
  • Machine à double guidage carré pour des capacités de coupe élevées et des vitesses rapides.
  • Les vis à billes, stables, ayant une faible hauteur et un diamètre de 25 mm dans l'axe X et 40 mm dans l'axe Z offrent de forts mouvements.
  • Passage au-dessus du banc de 425 mm.
  • Gestion des copeaux optimisée pour une évacuation facilitée avec un bac a l'avant.
  • Toutes les vis à billes dans les axes X et Y sont trempées et rectifiées dans des paliers de haute précision
    montés pour un positionnement précis.
  • Les rails de guidage sont recouverts de turcite et grattés à la main pour des mouvements lisses sans «stick-slip».
  • Toutes les glissières de guidage sont trempés par induction (50-52 HRC).
  • Broche de vitesses en continu allant jusqu'à 4500 Tr/min munie de 2 étages de pignons de commutation automatique pour un fort
    couple dans toute la gamme de vitesse.
  • Double broche supportée par des roulements à rouleaux coniques de haute précision et une lubrification permanente
    à l'avant et à l'arrière.
  • La transmission de puissance de la broche principale se fait par moto-variateur via la courroie de distribution.
  • Le design optimisé garantit un bruit de poupée fixe minimal même à des vitesses élevées.
  • Machine de grande dimension avec une contre-pointe CM4 ayant une course de 150 mm.
  • Déplacement de la poupée mobile sur chariot facilité par un serrage rapide.

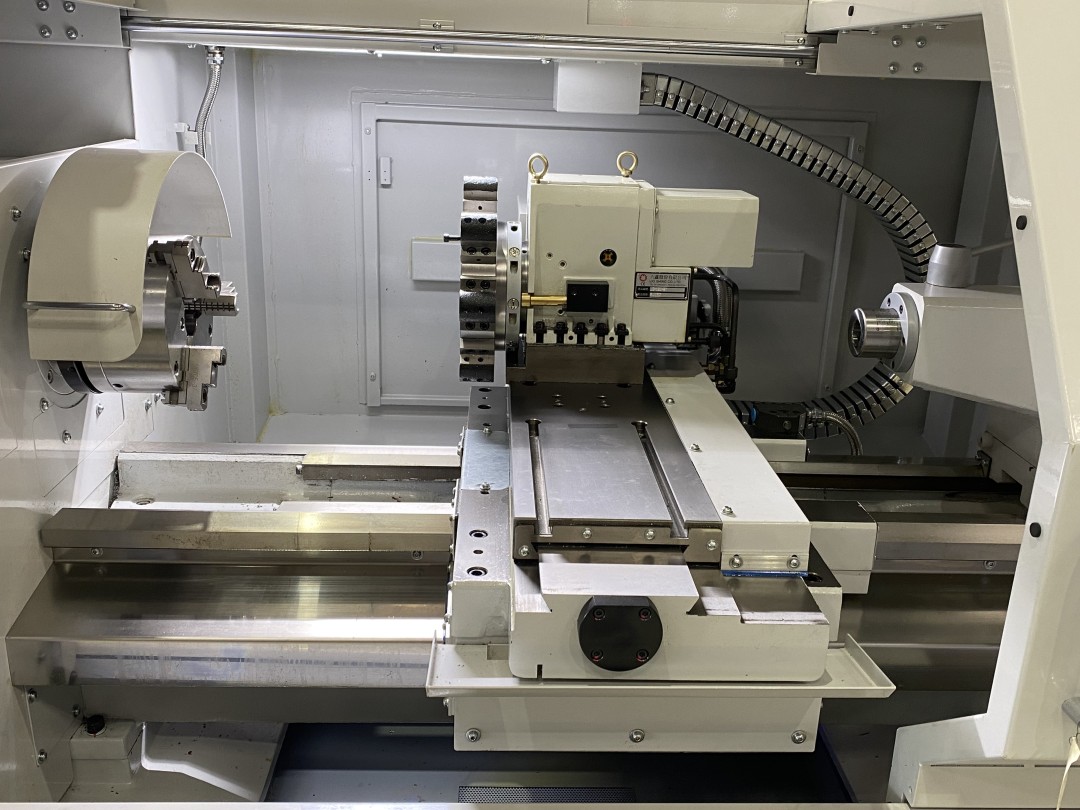

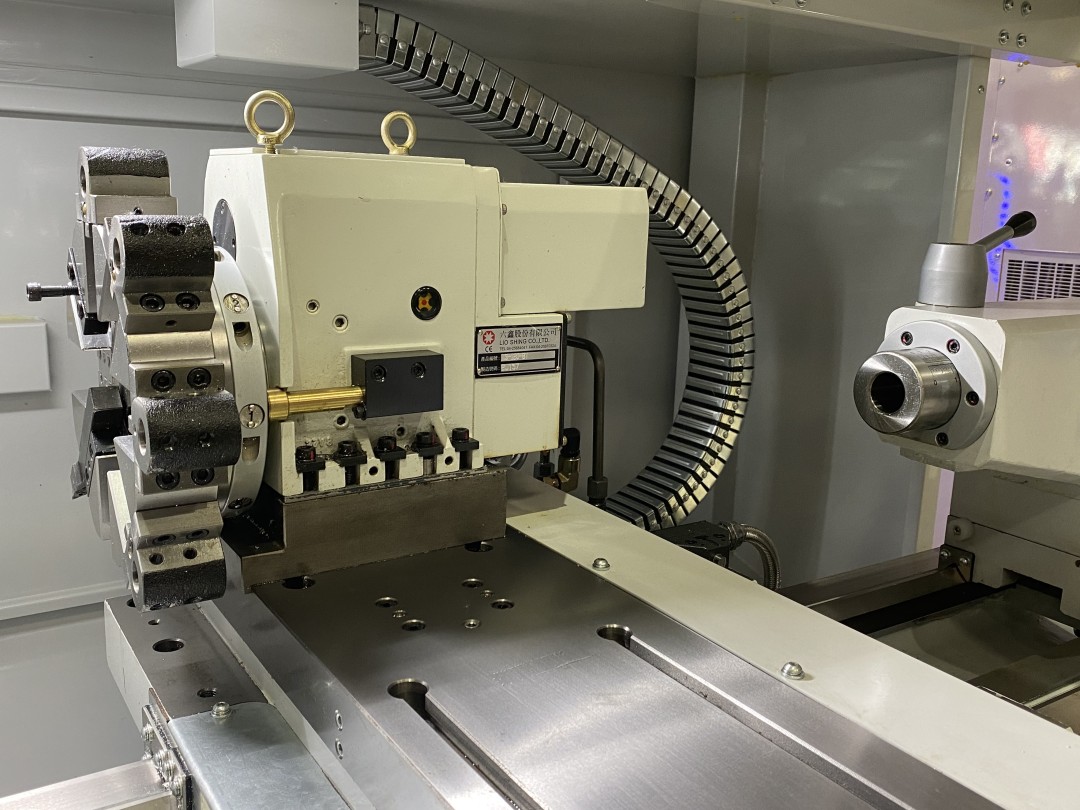

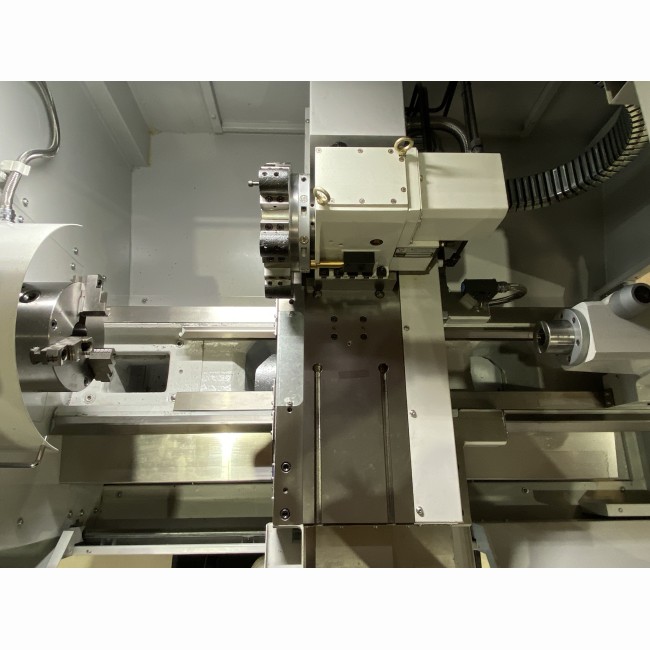

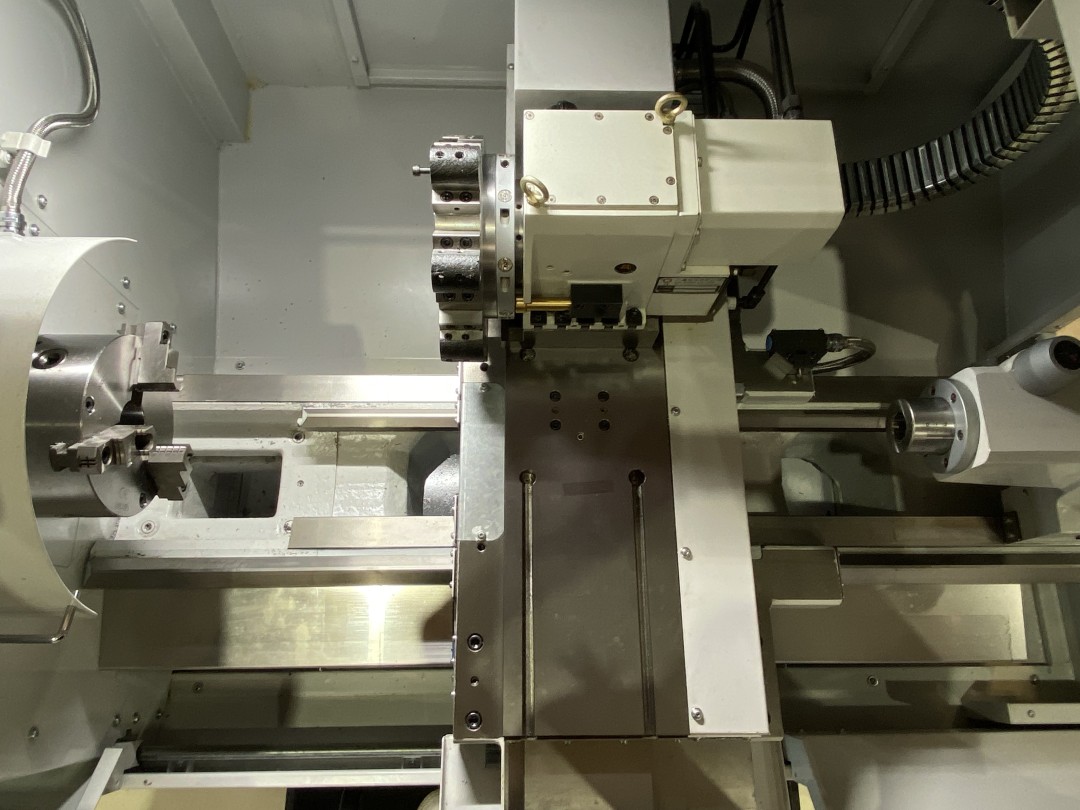

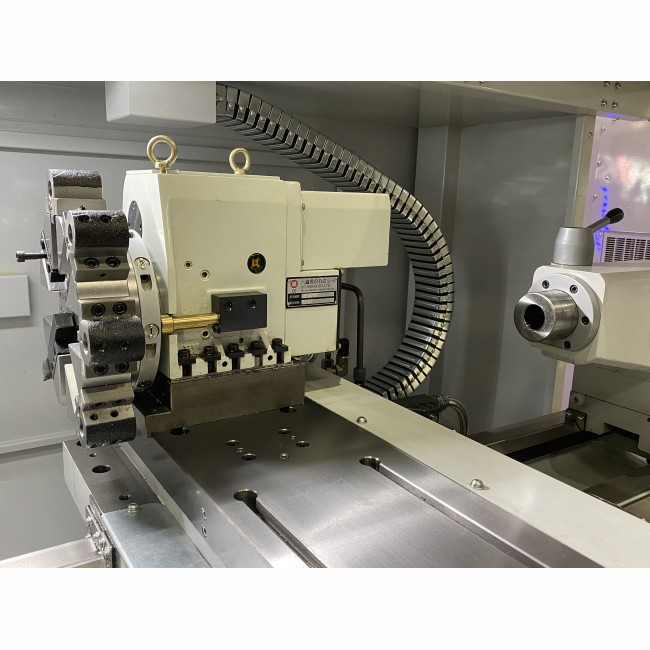

Afin d'optimiser la productivité, cette machine est équipée d'une tourelle automatique hydraulique LS120 de 8 postes à chaise montée a l'arriere du chariot

Caractéristiques techniques

micropanther
Commande numériquefagor 8055L
Diamètre usinable dans le rompu (mm)546
Diametre usinable au dessus du banc (mm)446
Diametre usinable au dessus de la coulisse transversale (mm)240
Longueur maxi usinable (mm)850
Course X (mm)250
Course Z (mm)760
Vitesse de broche (tr/min)3000
Puissance moteur de broche (Kw)5,5 / 7,5
Nez de brocheA2-5"
Alesage de broche (mm)52
Avances rapides (m/min)15
Type de tourelleHydraulique
Nombre d’outils8
Type de contrepointemanuelle
Diamètre du fourreau de la contre pointe (mm)65
Course du fourreau (mm)165
Type du fourreauFixe
Sortie du fourreauManuelle
Cône morse de la contre pointeCM4
Nombre de glissières2
Puissance installée (Kva)15
Type d'attachementa chaise

Equipements

micropanther
Tourelle hydraulique a chaiseoui

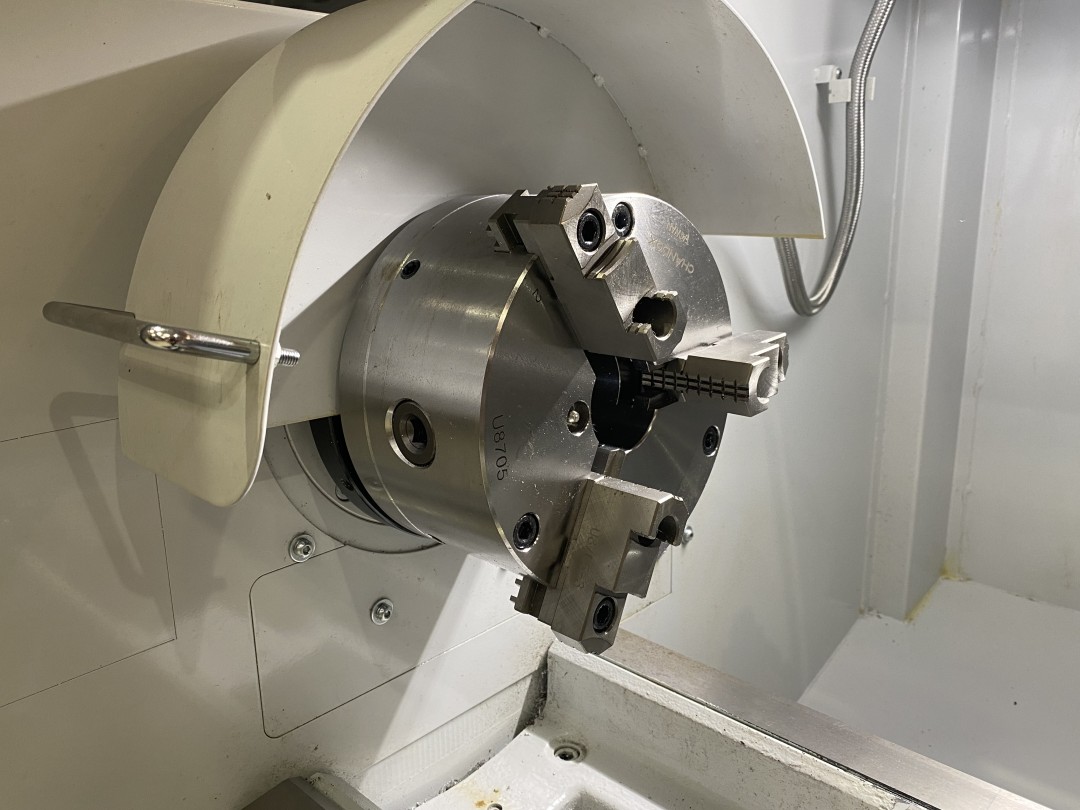

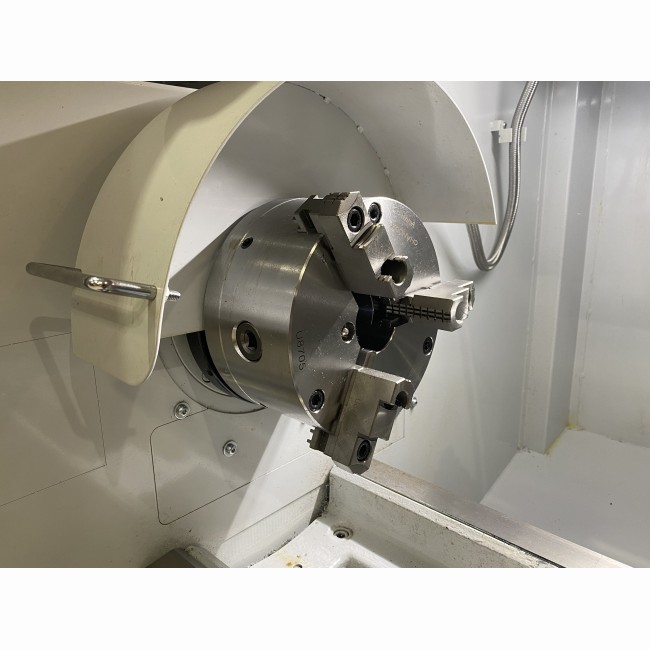

Mandrin manuel 3 mors concentriques diametre 200mm CHANDOXoui
Lunette fixeen option
Lunette a suivreen option
Mandrin manuel 4 mors indépendantsen option

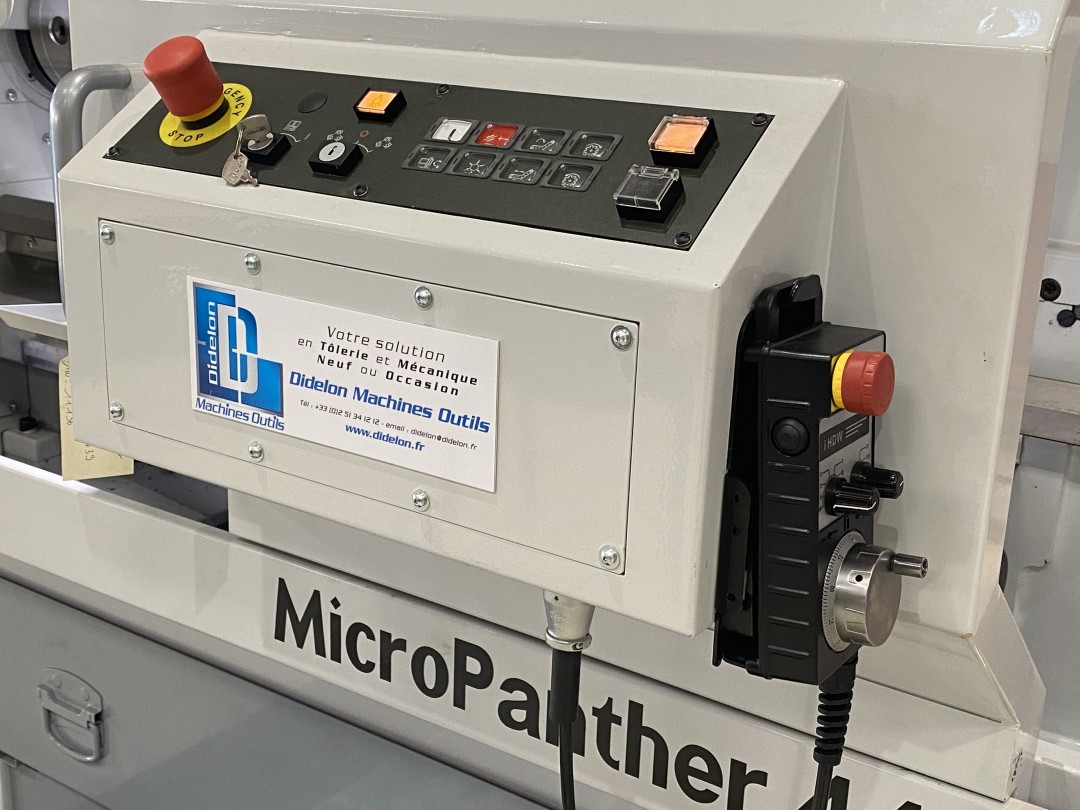

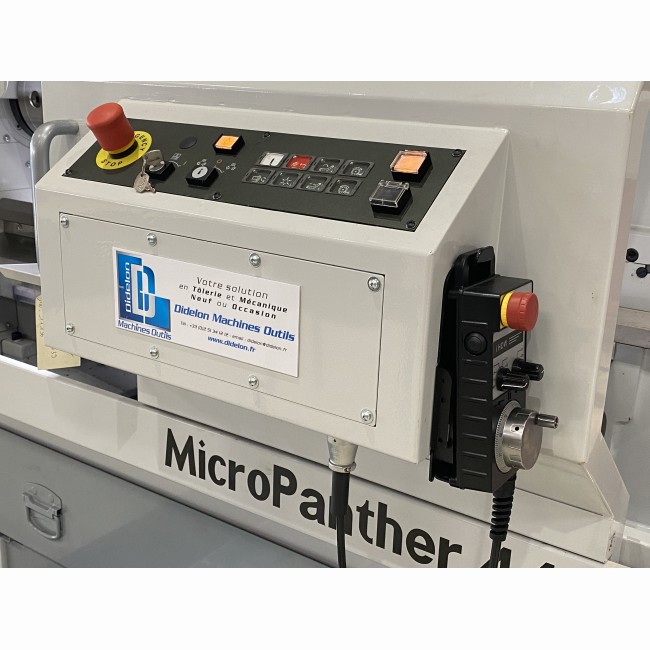

manivelle électronique déportéeoui

Données de la machine

micropanther
Encombrement (L x l x H) (mm)2230 x 1620 x 1790
Poids (kg)2100
