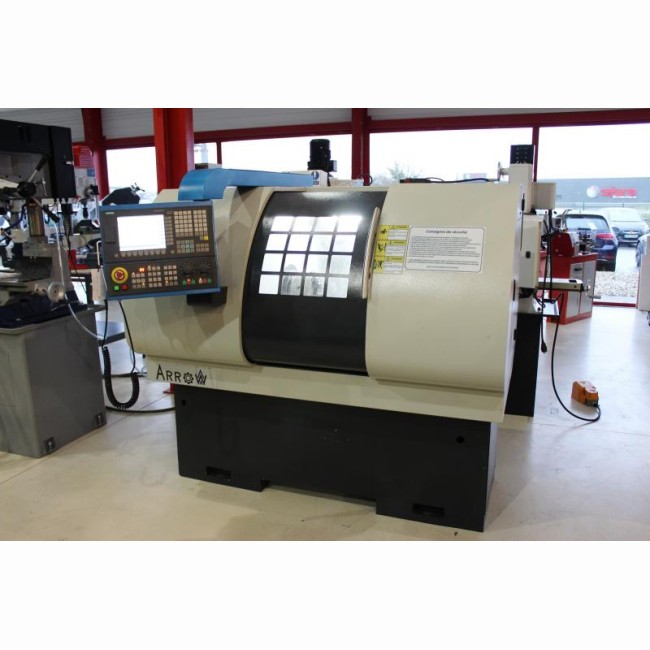

ARROW - T180Gx450CNC - 11273

Désignation : T180Gx450CNC

Référence DMO : 11273

Marque : ARROW

Neuf

En stock



   Fiche technique ARROW - T180Gx450CNC - 11273


Renseignements ARROW - T180Gx450CNC - 11273

DESCRIPTIF

Dernier née de la gamme arrow, cette machine a commande numérique offre de nombreuses possibilités d'usinage aux utilisateurs.

Compactes et pourvus des équipements génériques, cette machine est particulièrement adaptée pour les laboratoires, la formation, la réalisation de prototypes, les ateliers partagés et la réalisation de petites séries

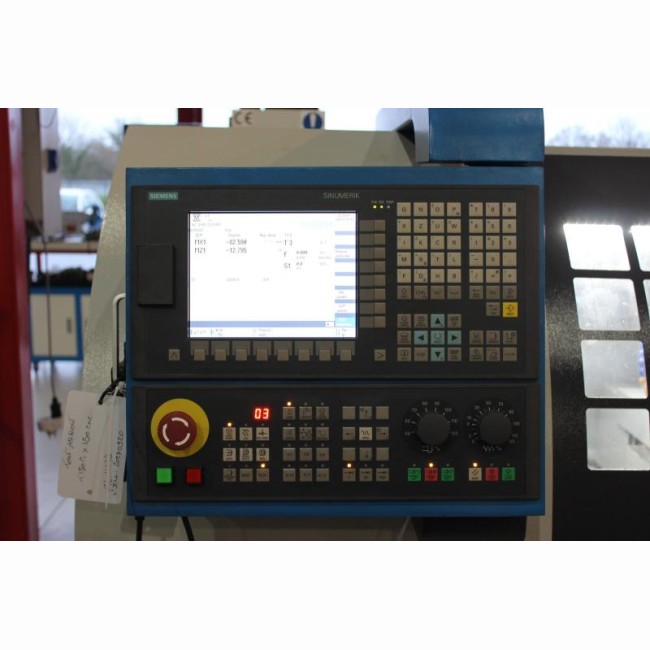

Ce tour, équipé d'une commande numérique Siemens 808D combine les avantages d'un tour traditionnel et à commande numérique et possède d'excellentes caractéristiques pour l'usinage d'une grande variété de pièces.

Caractéristiques de la machine:

  • Tour C.N. à banc plat avec possibilité de programmation conversationnelle ou ISO.
  • Bâti de machine solide constitué de multiples coulées de fonte meehanite pour un minimum de
    vibrations et une rigidité maximale.
  • Des vis à billes trempées et rectifiées, ayant une faible hauteur pour le deplacement des axes X et Z
  • Diametre usinable de 360mm
  • Les rails de guidage sont recouverts de turcite et grattés à la main pour des mouvements lisses
  • Broche de vitesses en continu allant jusqu'à 2500 Tr/min
  • La transmission de puissance de la broche principale se fait par moto-variateur via la courroie de distribution.

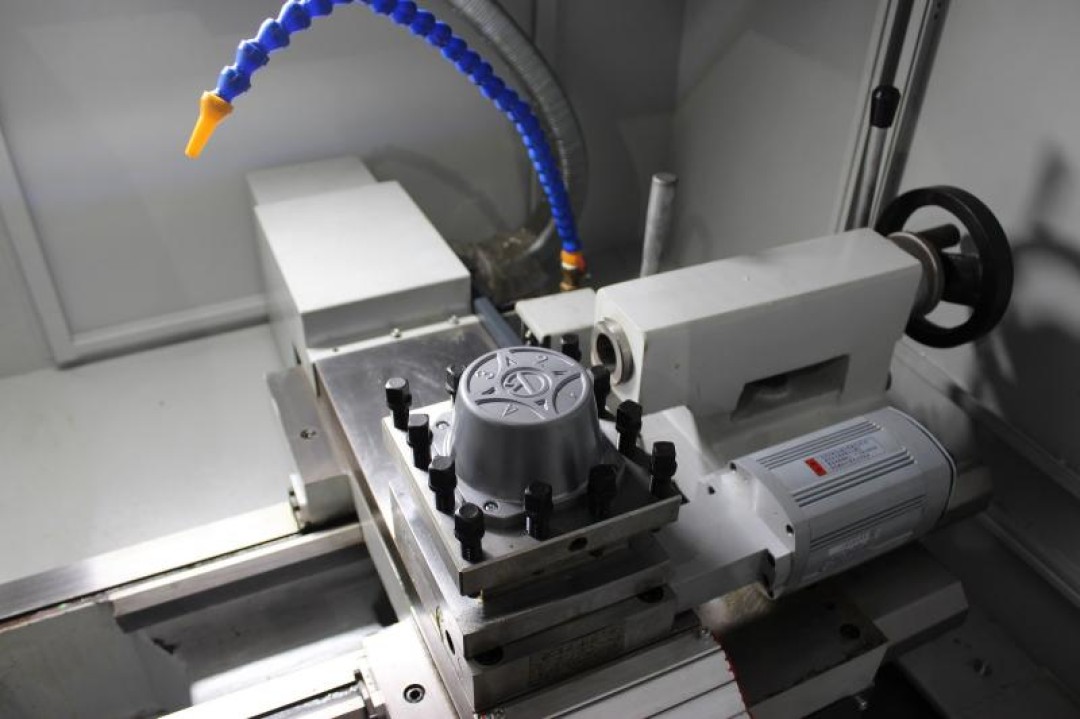

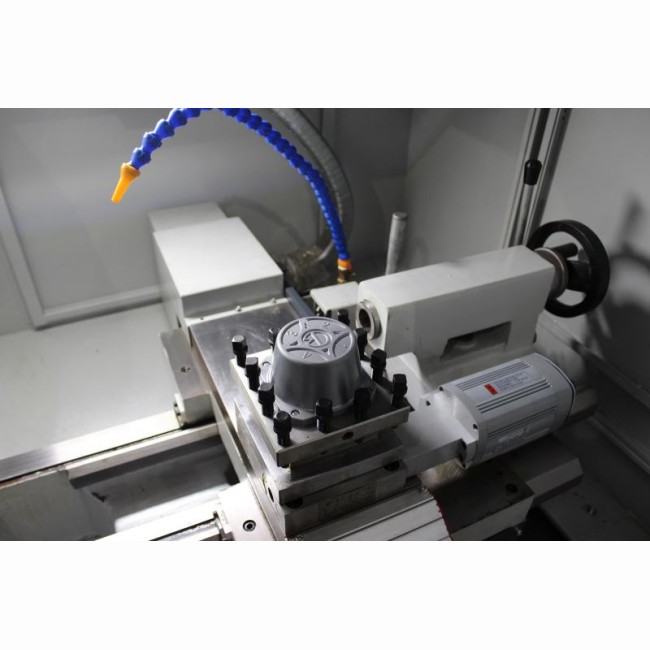

  • Tourelle electrique automatique a plat 4 postes

Caractéristiques techniques

T180Gx450CNC

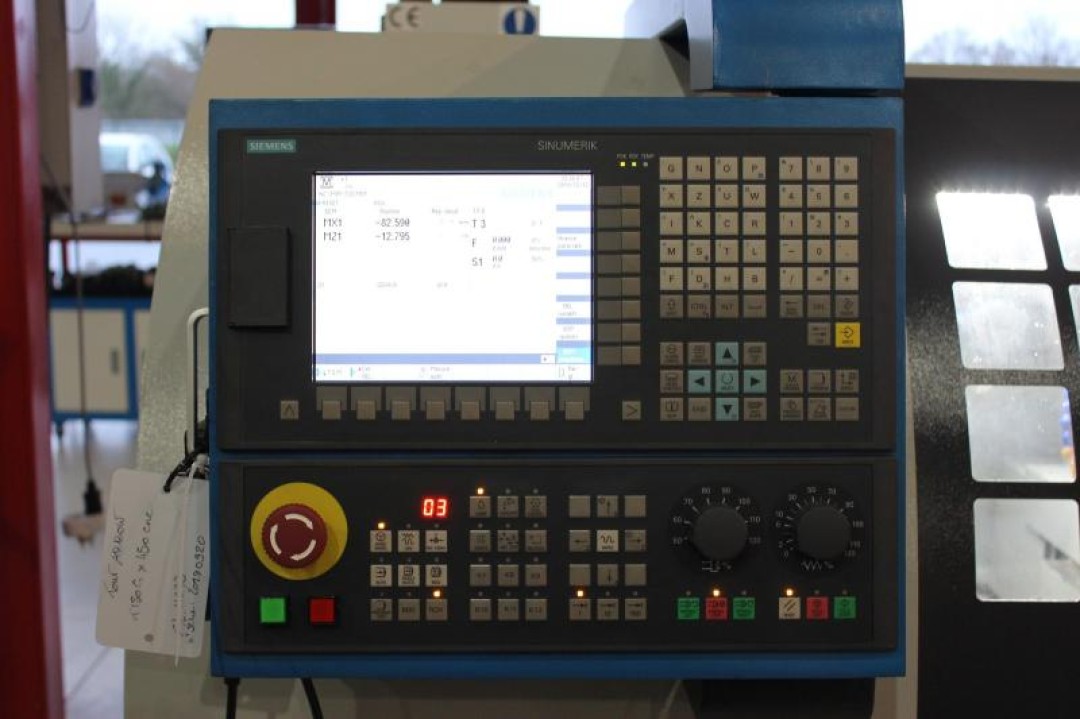

Commande numériqueSiemens 808D
Diametre usinable au dessus du banc (mm)360
Diametre usinable au dessus de la coulisse transversale (mm)150
Longueur maxi usinable (mm)450
Vitesse de broche (tr/min)100 à 2500
Puissance moteur de broche (Kw)4
Nez de brocheA2-6''
Alesage de broche (mm)60
Avances rapides X / Z (m/min)6 / 8
Type de tourelleAutomatique a plat
Nombre de postes4
Type de contrepointeManuelle
Course du fourreau (mm)100
Type du fourreauCM4
Sortie du fourreauManuelle
Cone de brocheCM6
Section des portes outils (mm)20 x 20
Couples des moteurs d'axes X / Z (N.m)4 / 4

Equipements

T180Gx450CNC
Cartérisation intégraleOui
Pompe d'arrosageOui
Eclairage de la zone de travailOui

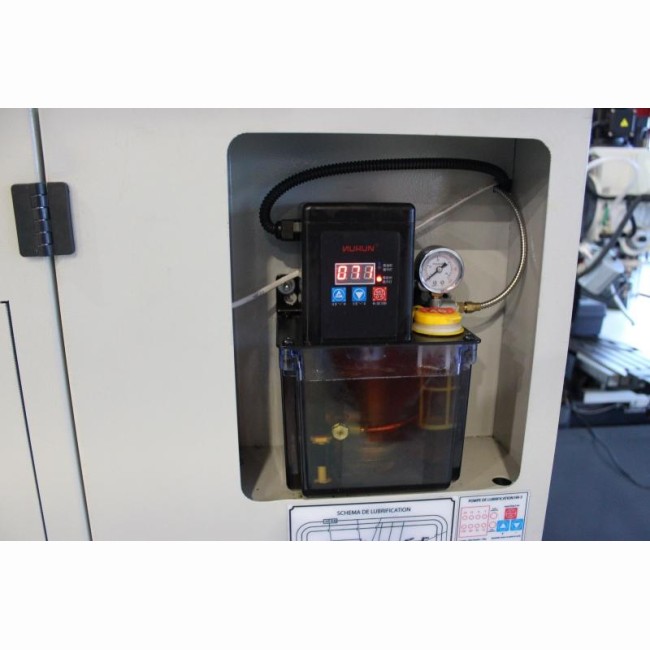

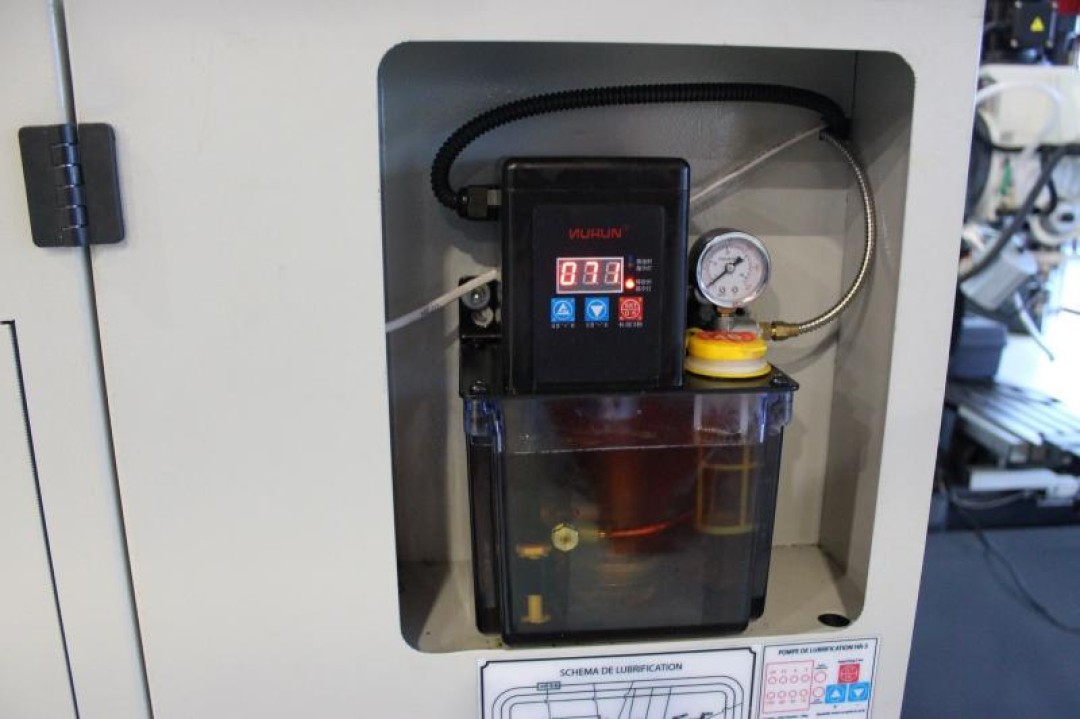

Graissage automatiqueOui

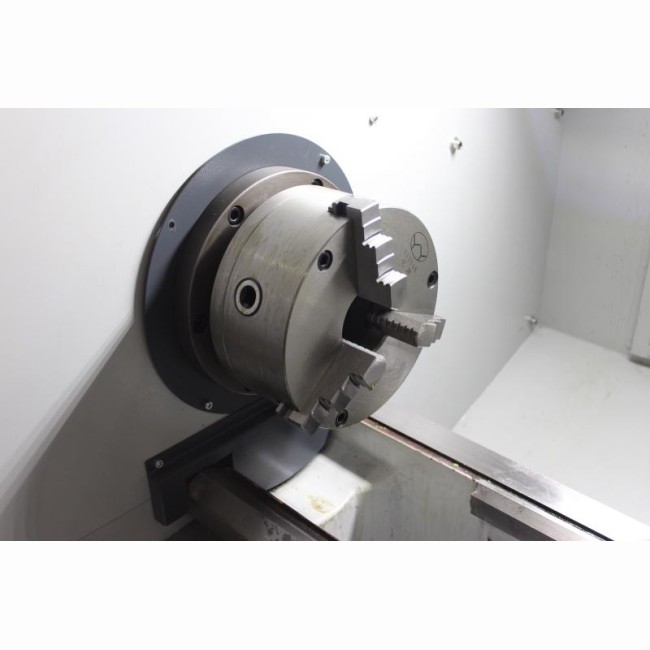

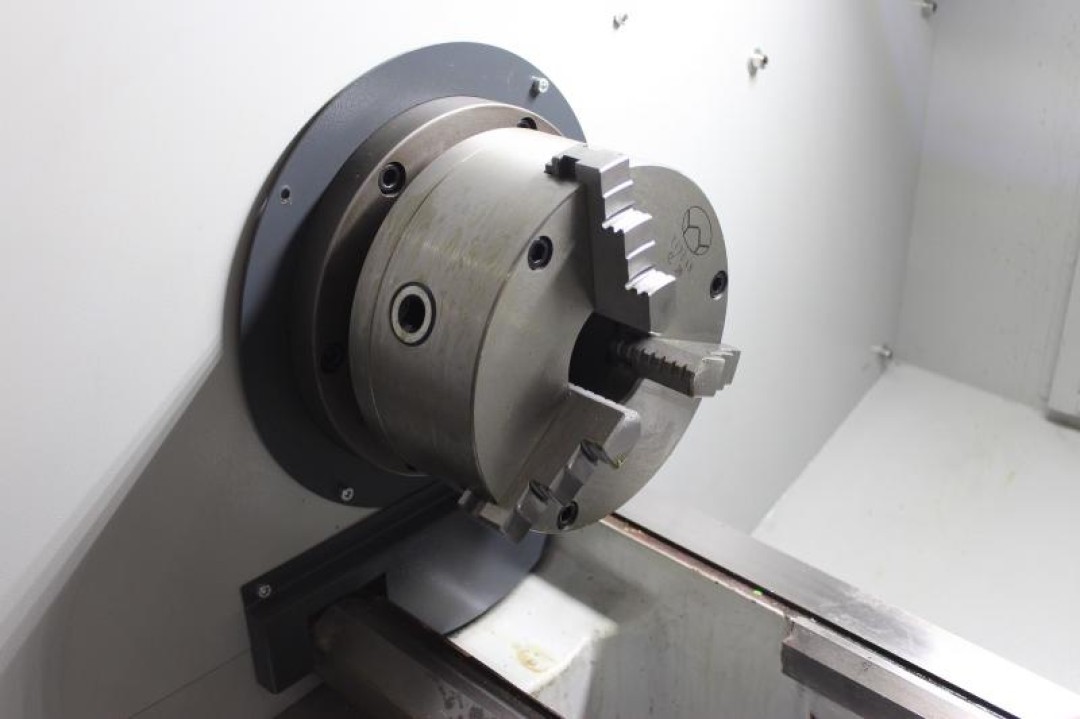

Mandrin manuel 3 mors concentriques diametre 200mmOui

Données de la machine

T180Gx450CNC
Encombrement (L x l x H) (mm)1660 x 1400 x 1700
Poids (kg)1250
