ARROW - T255Gx1500/2000

Désignation : T255Gx1500/2000

Référence DMO :

Marque : ARROW

Neuf

Sur commande



Brochure ARROW - T255Gx1500/2000    Fiche technique ARROW - T255Gx1500/2000


Renseignements ARROW - T255Gx1500/2000

DESCRIPTIF

Tour conventionnel neuf ARROW type T255Gx1500/2000.

     Machine de production de fortes capacités offrant un passage au dessus du banc de 510mm. Pour gros travaux en mécanique générale. Le couple à la broche très important et le mandrin de grandes dimensions autorisent de généreuses prises de passes lors de l’usinage de pièces de grandes dimensions (industrie navale, TP, gros oeuvre, réparation,…).

     Bénéfices clés :

  • Excellent rapport qualité prix
  • Machine disponible en stock
  • Machine fournie avec une multitude d'équipements
  • Machine contrôlée avec un essai d'usinage avant livraison
  • Machine adaptée à l'usinage des pièces de grandes dimensions
  • Machine adaptée à l'usinage des pièces en grande série
  • Machine intuitive adaptée aux nouveaux usagers
  • Machine conforme aux norme CE

Caractéristiques techniques

T255Gx1500/2000
Hauteur de pointe (mm)255
Diamètre admis au dessus du banc (mm)510
Diamètre admis au dessus de la coulisse transversal (mm)305
Diamètre admis dans le rompu735
Distance entre pointes (mm)1500 ou 2000
Largeur du banc (mm)350
Puissance du moteur de broche (Kw)7.5
Alésage de broche (mm)80
Vitesse de broche (tr/min)25 à 1600 (12)
Nez de brocheD1-8''
Cone de brocheCM7
Vitesses d’avances longitudinale (mm/tr)0.177 à 4.938 (35)
Vitesses d’avances transversale (mm/tr)0.06 à 1.719 (35)
Filetage (Oui / non)Oui
Filetage métrique (nb) (mm)0.2 à 14 (77)
Filetage Whitworth (filet/pouce)2 à 112 (60)
Filetage module (nb) (MP)0.1 à 7 (38)
Filetage Diametral pich DP (nb) (DP)4 à 112 (50)
Course de la coulisse transversale (mm)316
Course du petit chariot (mm)130
Largeur du petit chariot (mm)110
Type de tourelleMultifix type C3 orientable
Diamètre du fourreau de la contrepointe (mm)75
Course du fourreau (mm)180
Cône morse de la contrepointe (CM)CM5

Données de la machine

T255Gx1500/2000
Encombrement (L x l x H) (mm)2960 x 1130 x 1440 ou 3460 x 1130 x 1440
Poids (kg)2300 ou 2550

Equipements

T255Gx1500/2000
Moteur de freinStandard
Centrale d’arrosageStandard
Mandrin 3 mors Ø250 (mors M1 et M2 montés sur semelle trempée) montage camlock D1-8Standard
Mandrin 4 mors indépendants Ø320 (mors réversibles)Standard
Plateau de bridage Ø450Standard

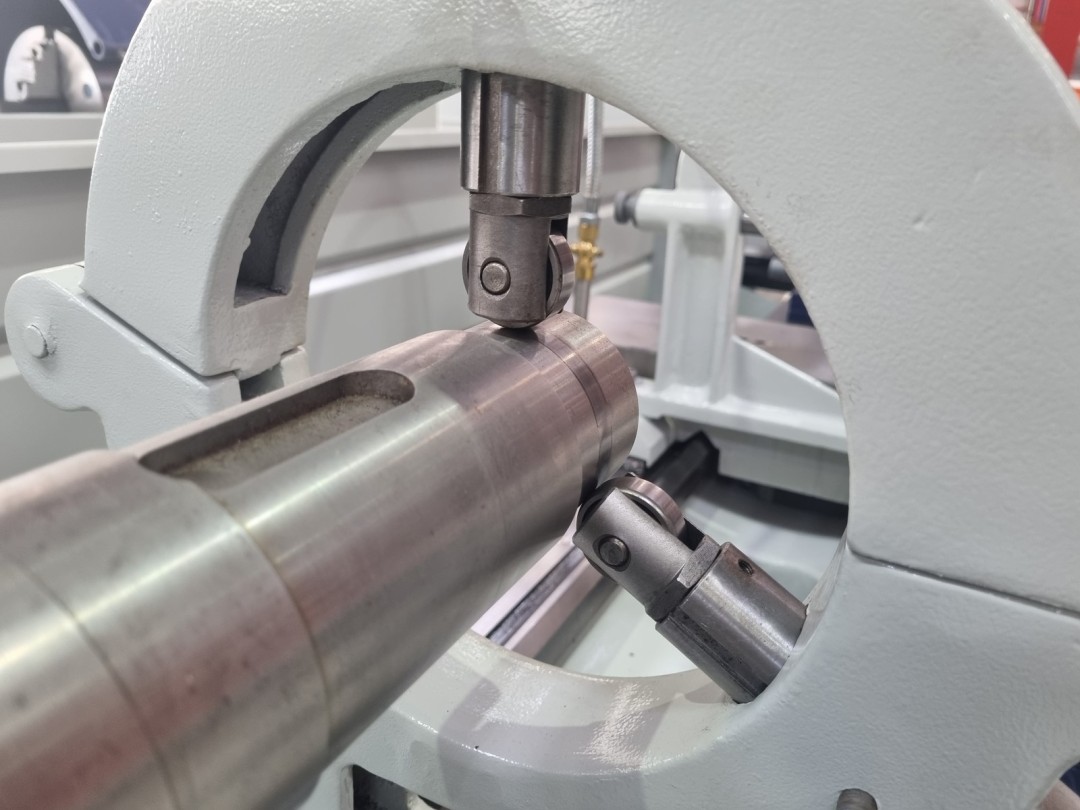

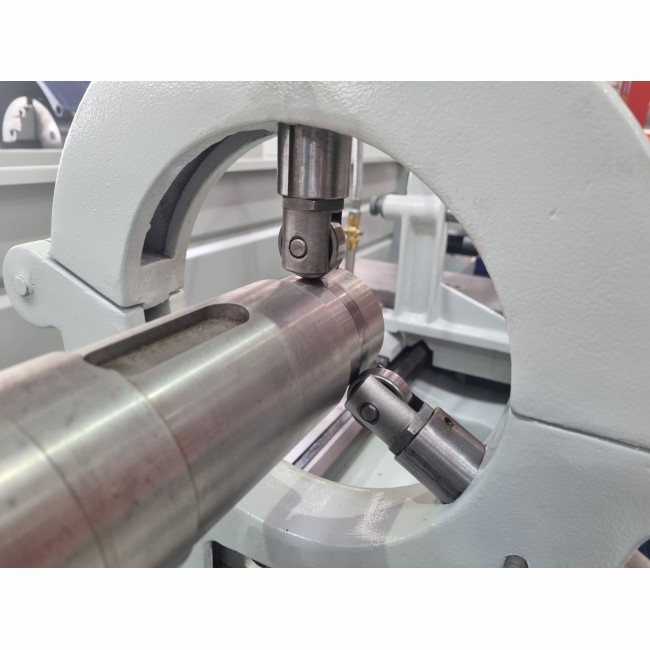

Lunettes fixe (Ø170mm) et à suivre (Ø124mm)Standard
x2 pointes sèches CM5Standard
Douille de réduction CM7/CM5Standard
Pointe tournante CM5Standard
Tourelle Multifix type C3 orientable (-/+ 45°) avec 3 porte-outilsStandard
Visualisation 2 axes avec règle en verreStandard
Lubrification des glissières automatiqueStandard
Déplacement rapide 2 axes à commande électrique par joystickStandard
Documentation technique en françaisStandard
Certificat de conformité CEStandard
