ARROW - T205EGx1000

Désignation : T205EGx1000

Référence DMO :

Marque : ARROW

Neuf

Sur commande



Brochure ARROW - T205EGx1000    Fiche technique ARROW - T205EGx1000


Renseignements ARROW - T205EGx1000

DESCRIPTIF

Tour à métaux conventionnel ARROW type T205EGx1000.

     Machine de production puissante et rigide. Bâti massif monobloc coulé en fonte grise haute densité. Large gamme de vitesses de rotation disponibles (moteur asynchrone à 2 vitesses).

     L’ergonomie des commandes et la grande facilité d’utilisation satisferont les tourneurs expérimentés.

     Bénéfices clés :

  • Excellent rapport qualité prix
  • Machine disponible en stock
  • Machine fournie avec une multitude d'équipements
  • Machine contrôlée avec un essai d'usinage avant livraison
  • Machine adaptée à l'usinage des pièces de grandes dimensions
  • Machine intuitive adaptée aux nouveaux usagers
  • Machine conforme aux norme CE

Caractéristiques techniques

T205EGx1000
Hauteur de pointe (mm)205
Diamètre admis au dessus du banc (mm)410
Diamètre admis au dessus de la coulisse transversal (mm)255
Diamètre admis dans le rompu580
Distance entre pointes (mm)1000
Largeur du banc (mm)250
Puissance du moteur de broche (Kw)2.2/400-50
Alésage de broche (mm)52
Vitesse de broche (tr/min)45 à 1800
Nez de brocheCAMLOCK D1-5
Cone de brocheCM6
Nombre de vitesses10
Vitesses d’avances longitudinale (mm/tr)0.0506 à 1.7707 (17)
Vitesses d’avances transversale (mm/tr)0.0295 à 1.019 (17)
FiletageOui
Filetage métrique (nb) (mm)0.2 à 14 (39)
Filetage Whitworth (filet/pouce)2 à 72 (17)
Course de la coulisse transversale (mm)210
Course du petit chariot (mm)140

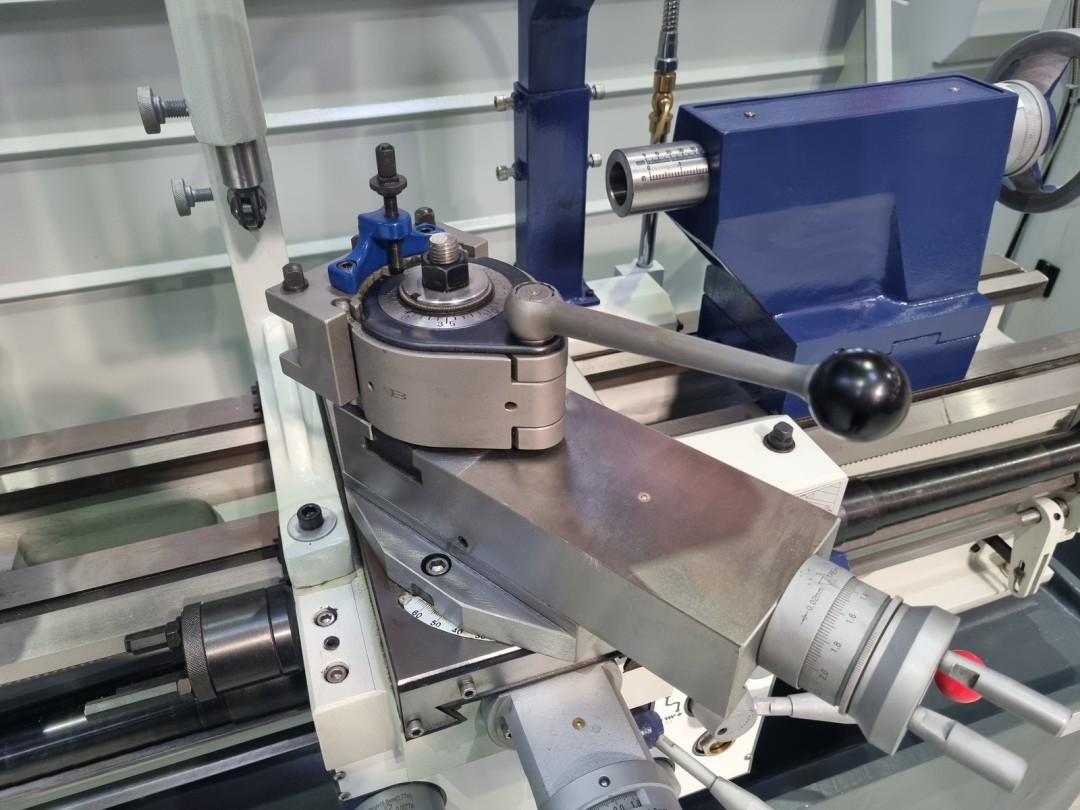

Type de tourelleMultifix type B2 orientable (-/+ 45°)
Course du fourreau (mm)120
Cône morse de la contrepointeCM4
Alimentation électrique380V triphasé
Diametre du fourreau (mm)50

Equipements

T205EGx1000
Mandrin 3 mors Ø200 (mors M1 et M2 montés sur semelle trempée) montage camlock D1-5En standard
Mandrin 4 mors indépendants Ø250 (mors réversibles)En standard
Plateau de bridage Ø350En standard
Visualisation 2 axes avec règles en verresEn standard
x2 pointes sèches CM4En standard
Lunettes fixe (Ø110mm) et à suivre (Ø65mm)En standard
Centrale d’arrosageEn standard
Moteur de freinEn standard
Pointe tournante CM4En standard
Douille de réduction CM6/CM4En standard
Documentation technique en françaisEn standard
Certificat de conformité CEEn standard
Tourelle Multifix type B2 orientable (-/+ 45°) avec 3 porte-outilsEn standard
Jeu d’engrenages pour filetages et avancesEn standard
Graissage des glissières par tiretteEn standard
6 patins d’appuis en fonteEn standard

Données de la machine

T205EGx1000
Encombrement hors socle (L x l x H) (mm)2060 x 900 x 1340
Poids (kg)1550
