ERNAULT - SOMUA HN500x1100 - 7341

Désignation : SOMUA HN500x1100

Référence DMO : 7341

Marque : ERNAULT

Occasion

En stock



   Fiche technique ERNAULT - SOMUA HN500x1100 - 7341


Renseignements ERNAULT - SOMUA HN500x1100 - 7341

DESCRIPTIF

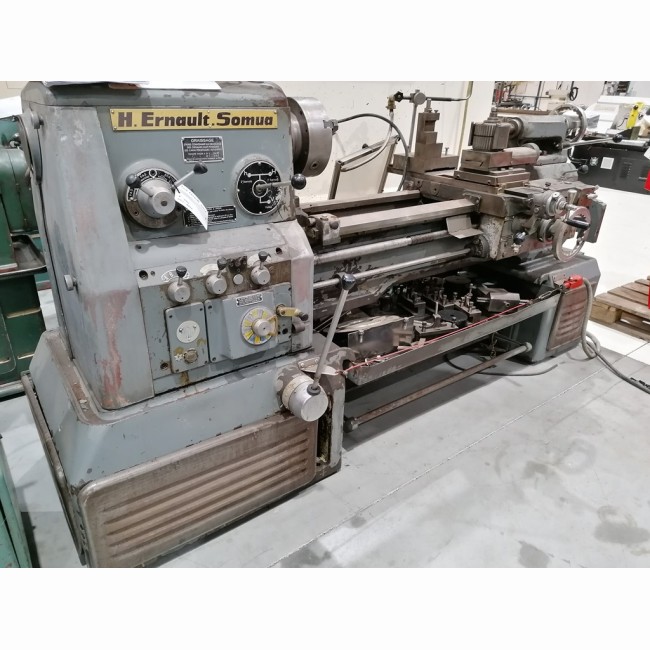

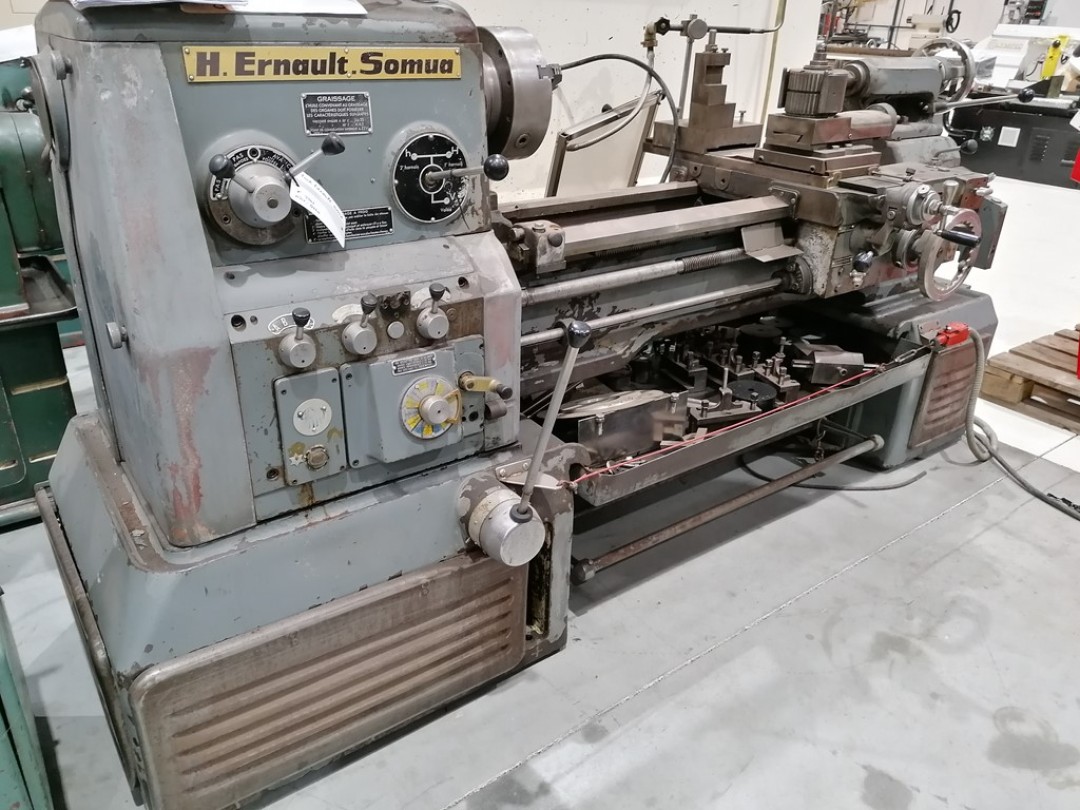

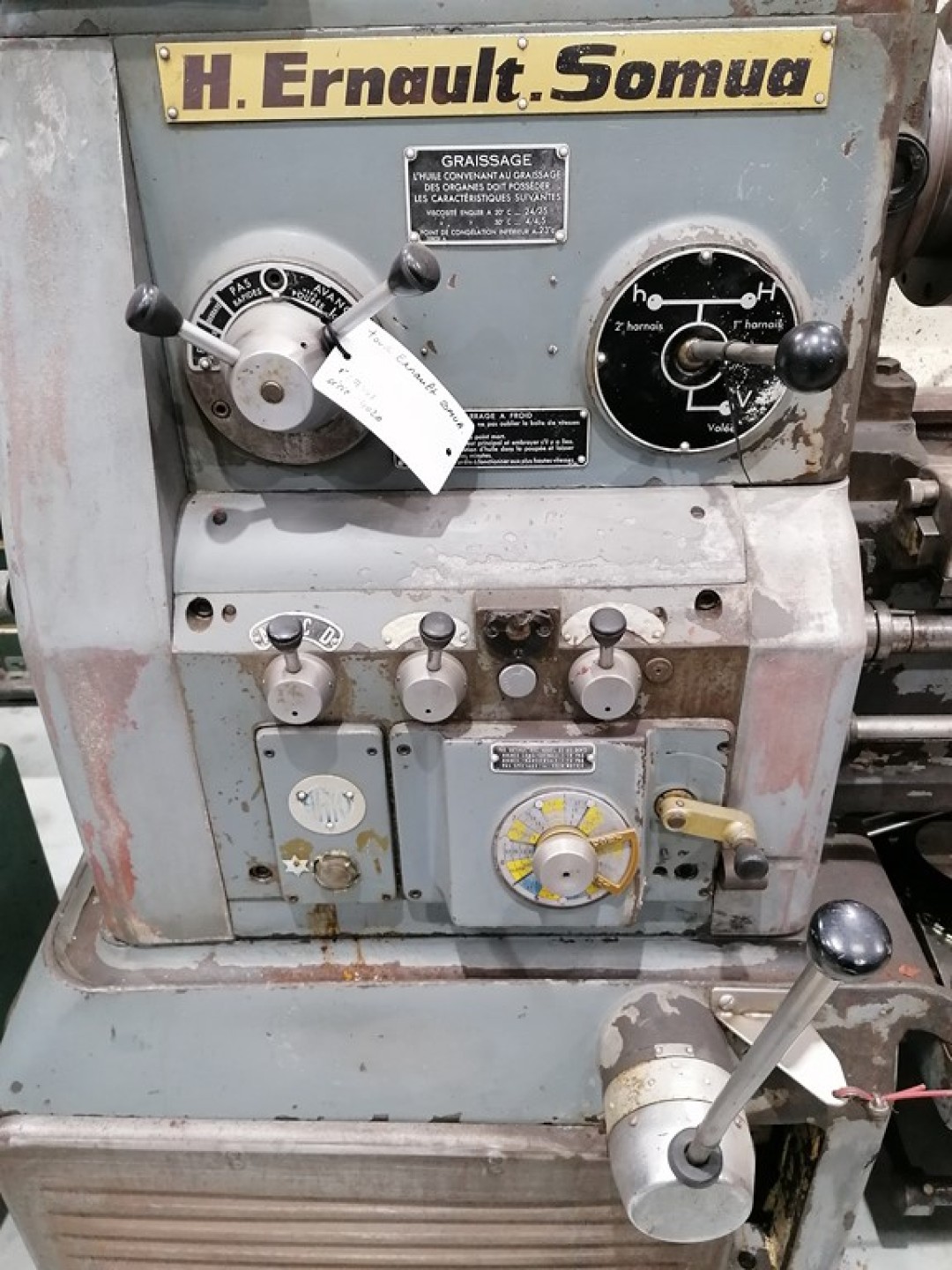

Tour conventionnel d'occasion ERNAULT type SOMUA

  • Hauteur de pointe : 250 mm
  • Diamètre admis au dessus du banc : 500 mm
  • Distance entre pointes : 1100 mm
  • Alésage de broche : 50 mm

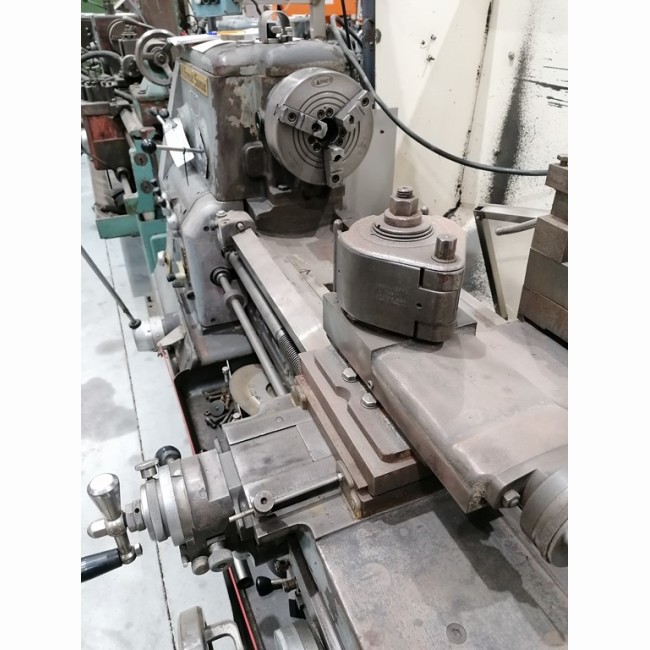

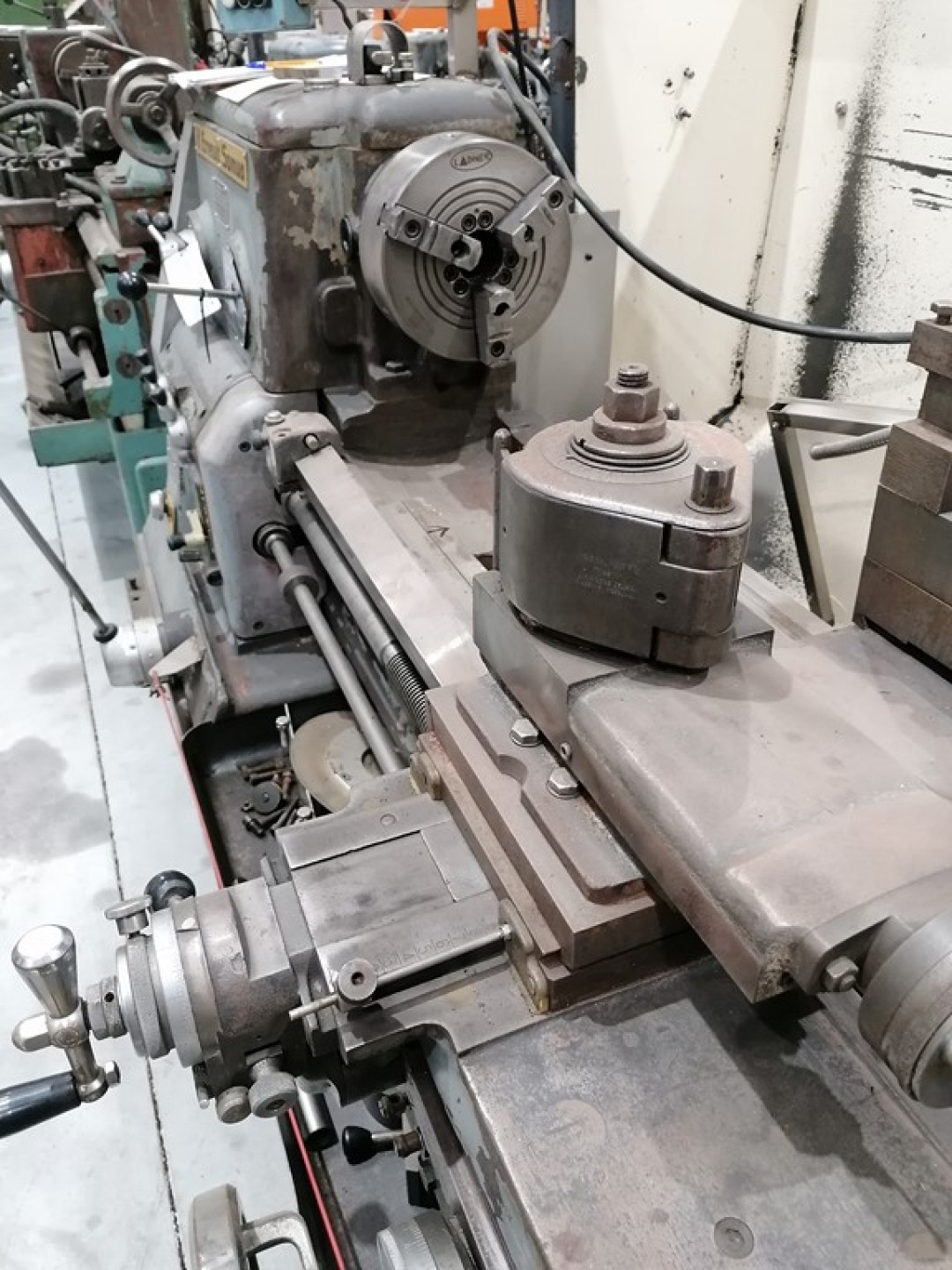

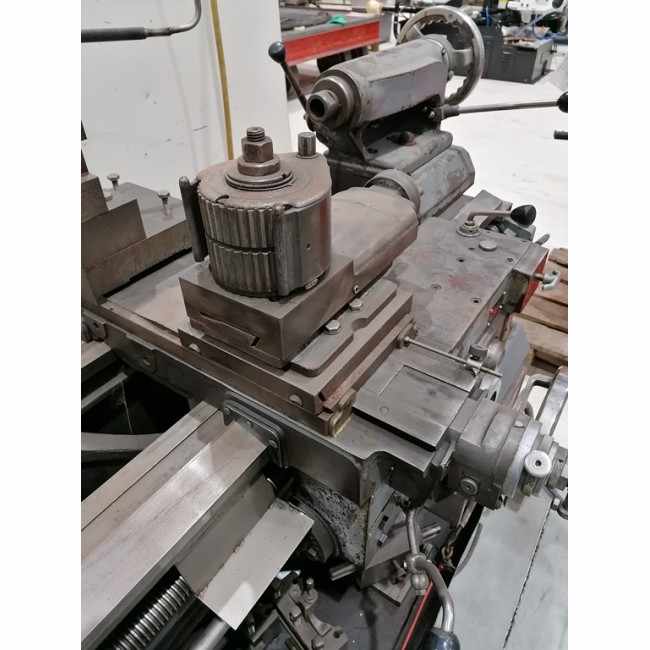

Une machine universelle pour la mécanique générale. De conception simple et robuste elle vous surprendra par sa maniabilité. Equipée d'un mandrin et d' une tourelle multifix.

Caractéristiques techniques

SOMUA
Distance entre pointes (mm)1100
Hauteur de pointe (mm)250
Diamètre admis au dessus du banc (mm)500
Diamètre admis sur la coulisse transversale (mm)340
Diamètre de passage maxi dans le rompu (mm)520
Diamètre de passage maxi dans la broche (alésage de broche) (mm)50
Course maxi de la coulisse transversale (mm)290
Largeur de la coulisse transversale (mm)210
Diamètre du fourreau de la contre pointe (mm)90
Largeur du banc (mm)380
Largeur du petit chariot (mm)135

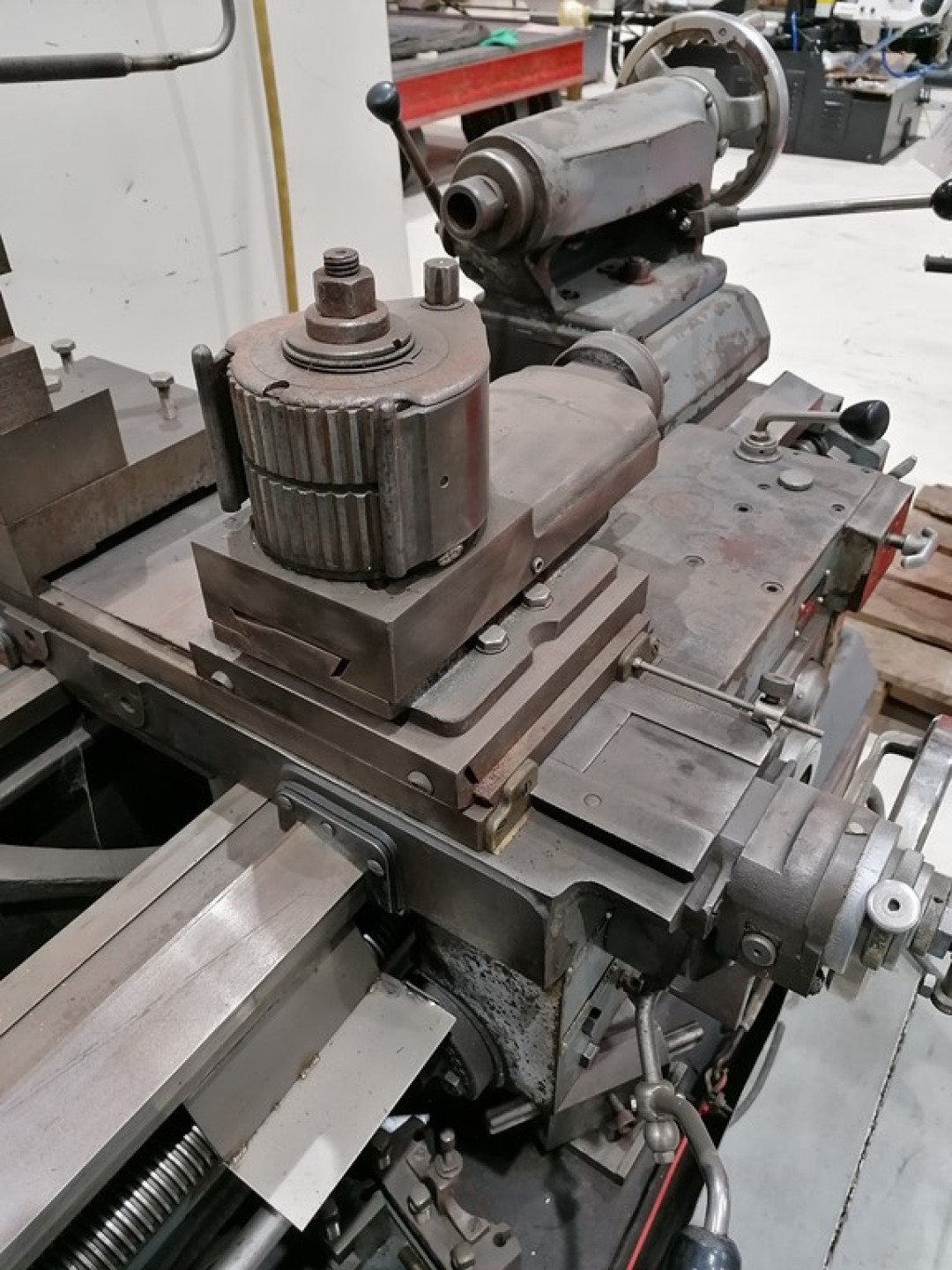

Type de tourelleMULTIFIX type C
Type de cône de broche contre-pointeCM5
Nez de brocheCAMLOCK
Vitesse de broche18 à 800
Puissance moteur de broche (Cv)10
Plage de vitesses de rotation (nb de vitesses)18
Plage d’avances de travail transversale (mm/min)1/15 des PAS
Plage d’avances de travail longitudinale (mm/min)1/10 des PAS
FiletageOui
Plage de filetages métriques0.5 à 7
Plage de filetages Whitworth4 à 56
Moteur freinFrein à pied
Dimension (LxlxH) (mm)2800 x 1200 x 1900
Mandrin 3 morsManuel Ø250
Poids (kg)3000
