ARROW - T

Désignation : T

Référence DMO :

Marque : ARROW

Neuf

Sur commande



Brochure ARROW - T    Fiche technique ARROW - T


Renseignements ARROW - T

DESCRIPTIF

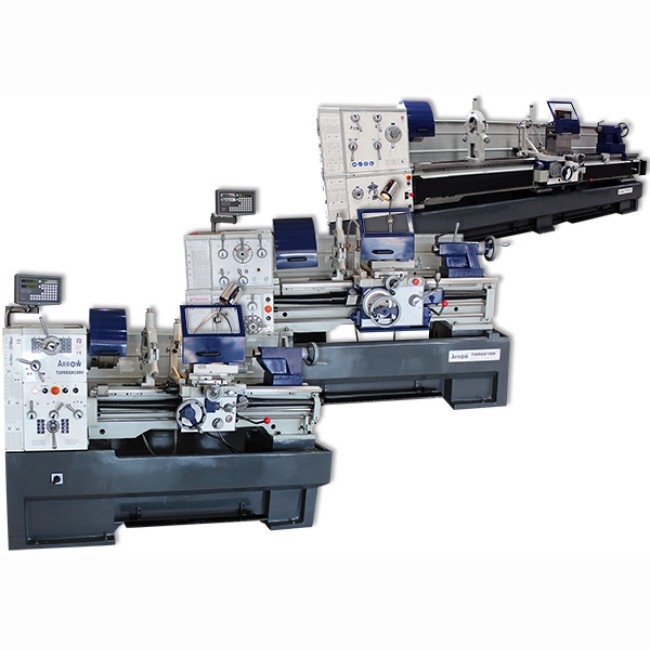

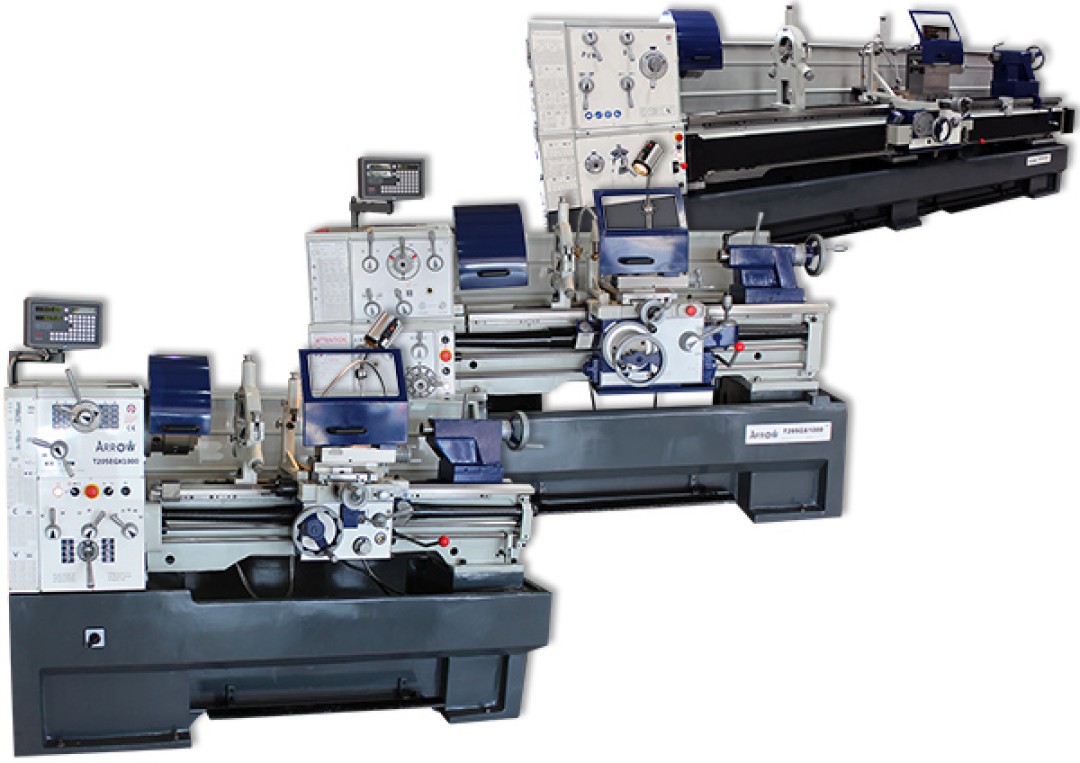

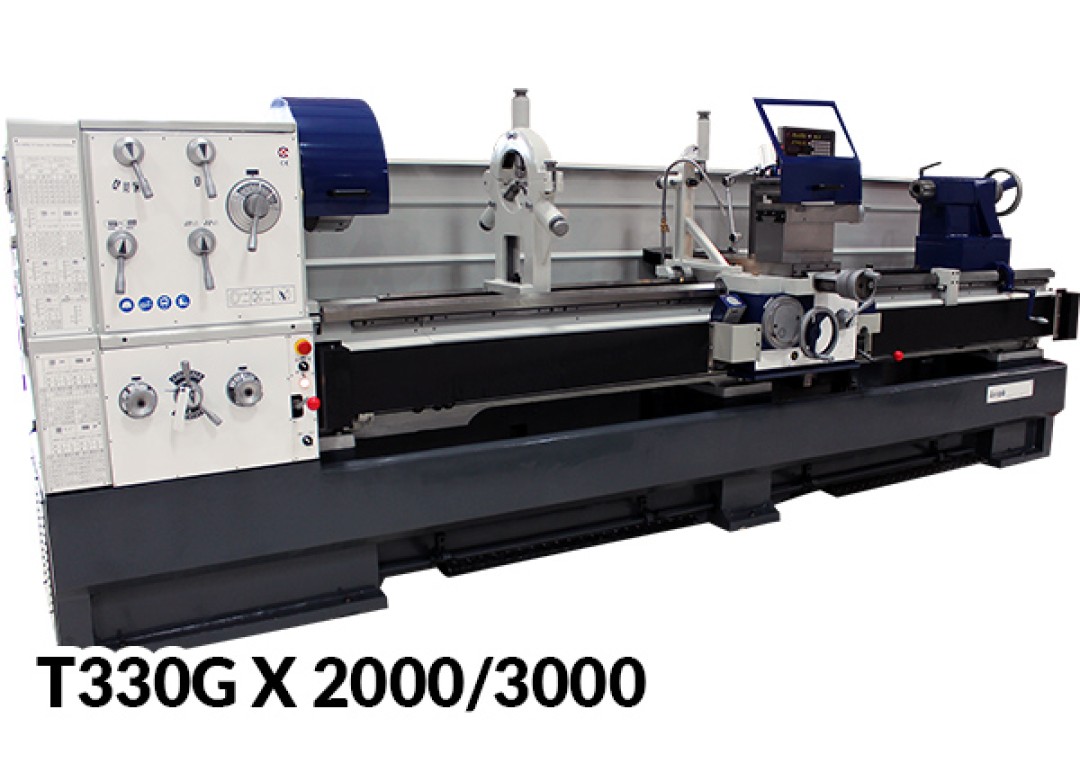

Tours conventionnels à métaux Arrow - gamme T

Hauteur de pointe de 205 à 400mm

Cette gamme est composée de 6 tours équipés de moteurs asynchrones avec boite de vitesse

Ces machines pour professionnels sont très biens équipées, selon modèle :

  • Distance entrepointes de 1000 à 3000mm
  • Bâti monobloc en fonte stabilisée (trempée par induction haute fréquence puis rectifiée)
  • Pignons de boîte trempés et rectifiés
  • Broche de précision montée sur une double rangée de roulements à rouleaux

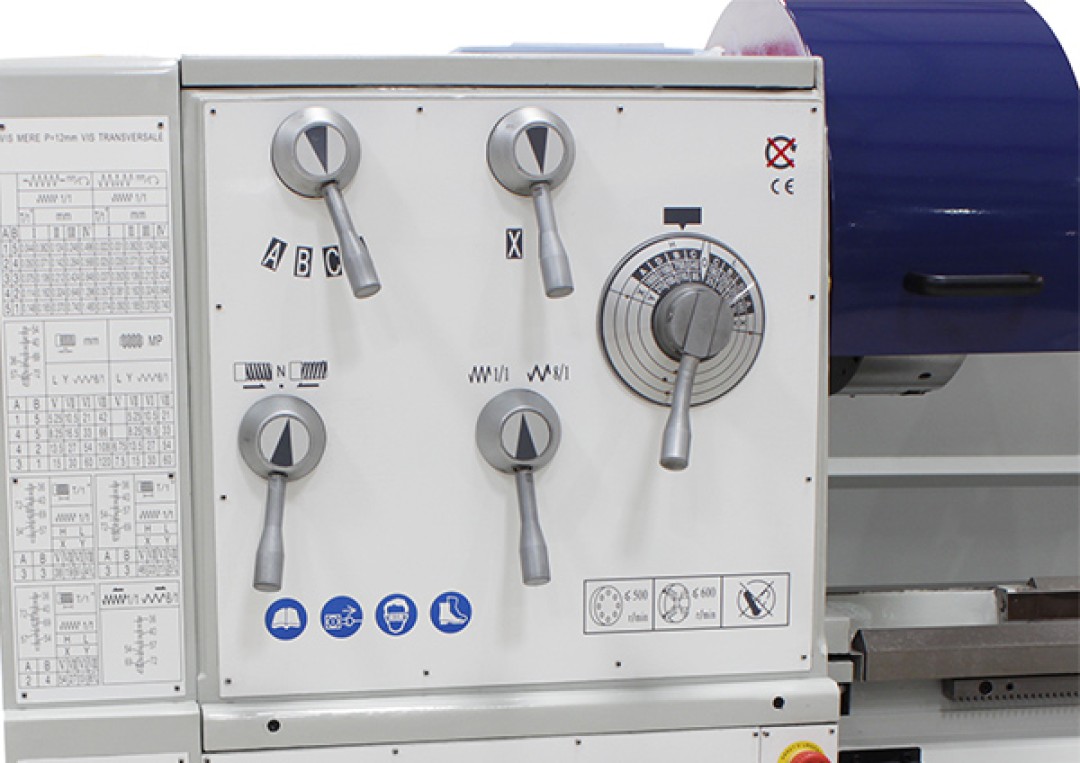

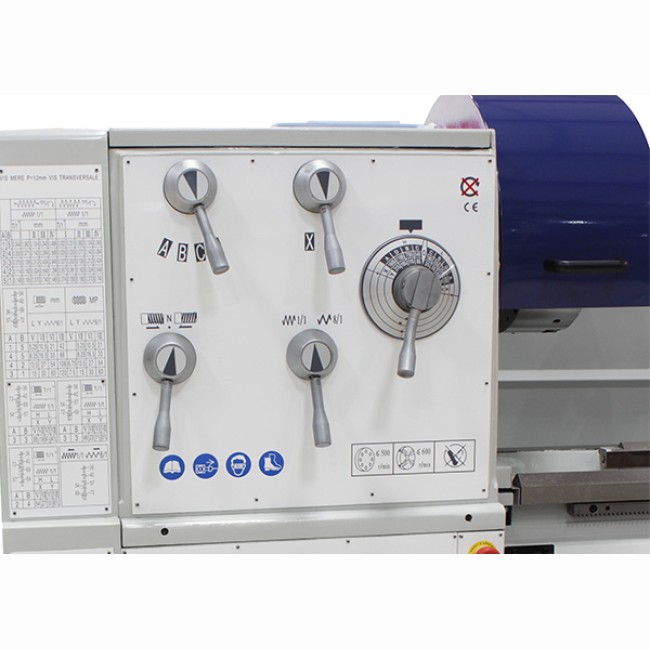

  • Moteur asynchrone à 2 sens de rotation avec boite de vitesse mécanique
  • Visualisation des axes SINO longitudinal et transversal avec règles en verre
  • Tourelle à changement rapide avec 3 portes outils, permettant un temps des mise en œuvre réduit
  • Mandrin 3 mors concentriques a serrage manuel & mandrin 4 mors indépendants
  • Plateau de bridage

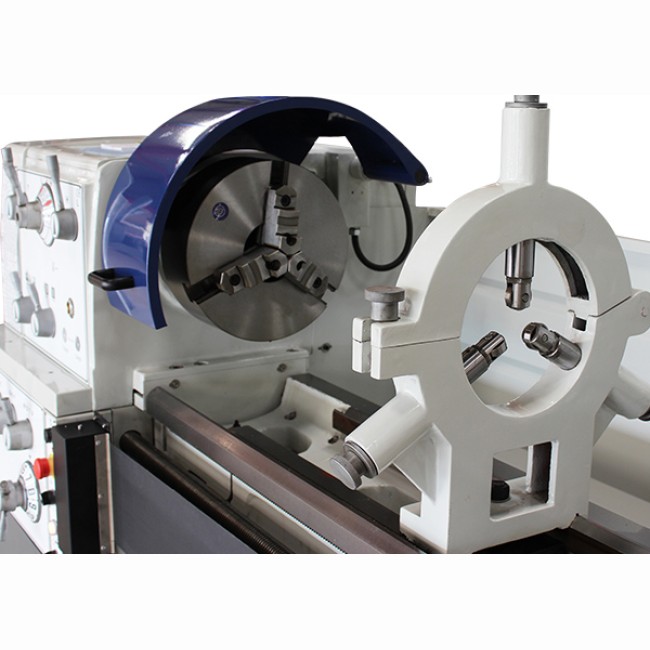

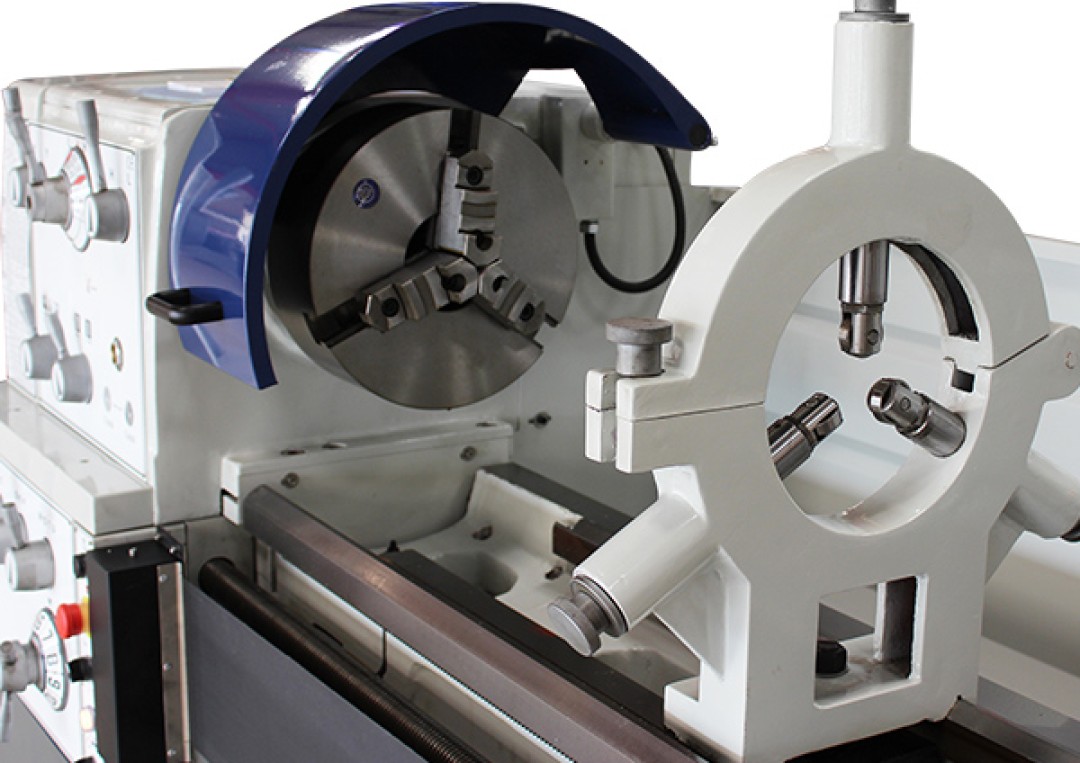

  • Lunette fixe a touches & lunette à suivre
  • Frein à pied
  • Pompe d'arrosage
  • x2 pointe sèche

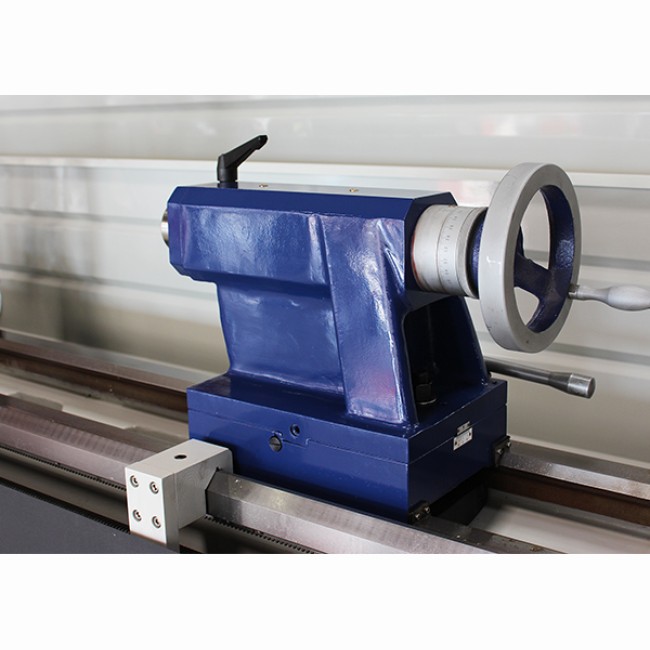

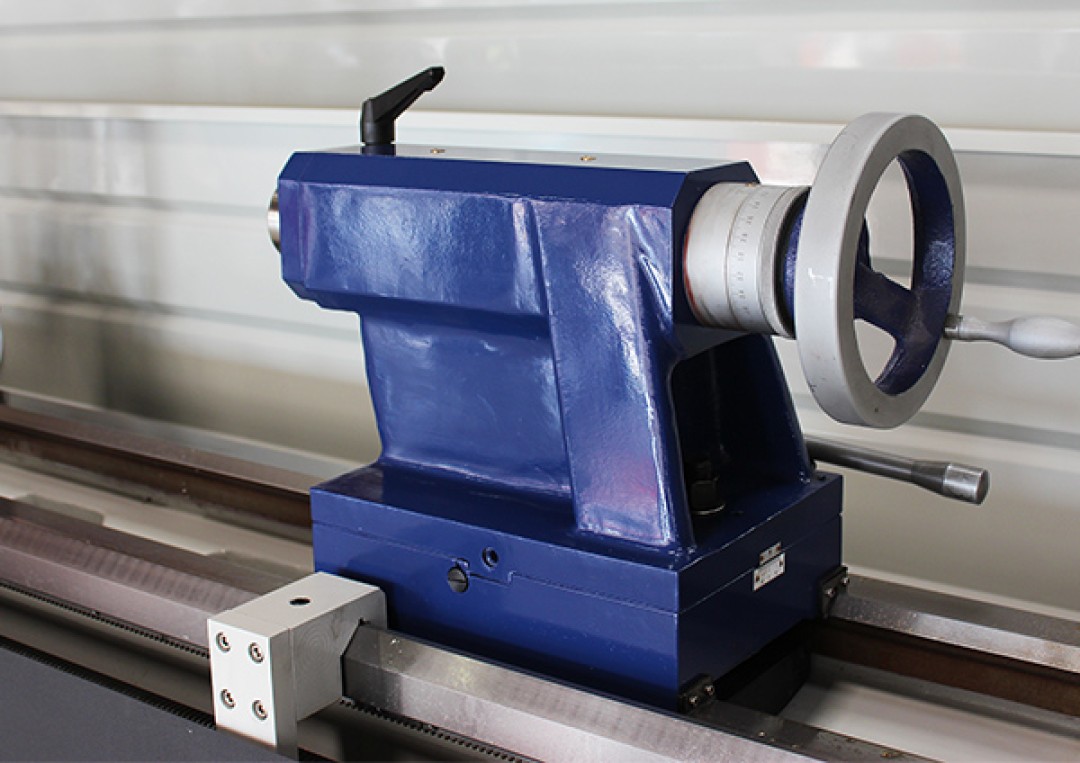

  • Pointe tournante

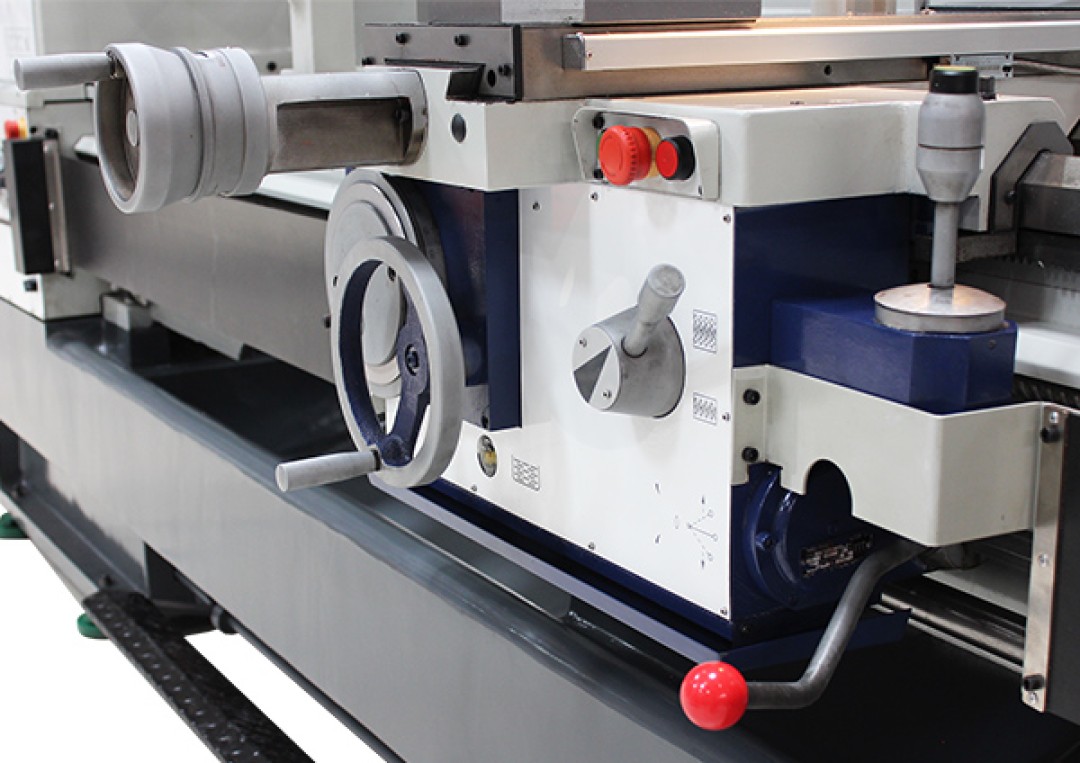

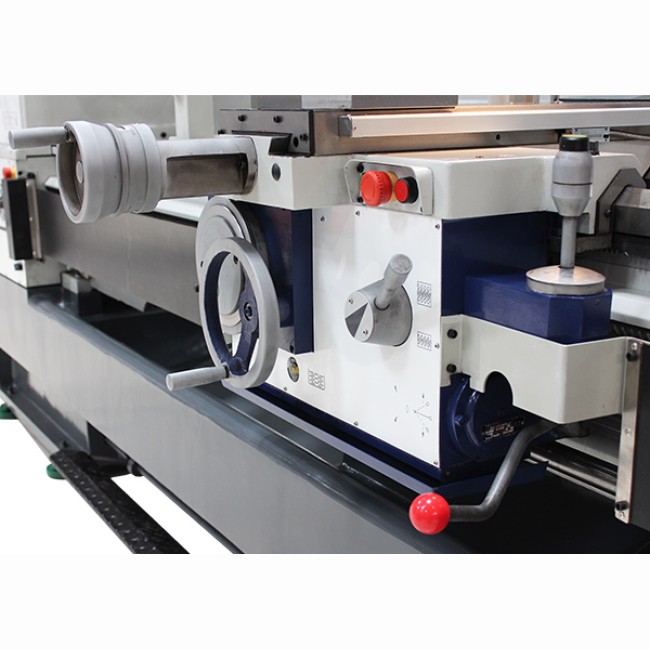

  • Joystick électronique pour les avances rapides X et Z
  • Lampe halogène
  • Carter de protection du mandrin asservi
  • Protection de la vis mère
  • Appareil a retomber dans le pas

Équipements standards

  • Moteur de frein
  • Centrale d’arrosage
  • Visualisation 2 axes avec règle en verre
  • Lubrification des glissières automatique (sauf 205EG : Graissage des glissières par tirette)
  • Déplacement rapide 2 axes à commande électrique (sauf 205EG)

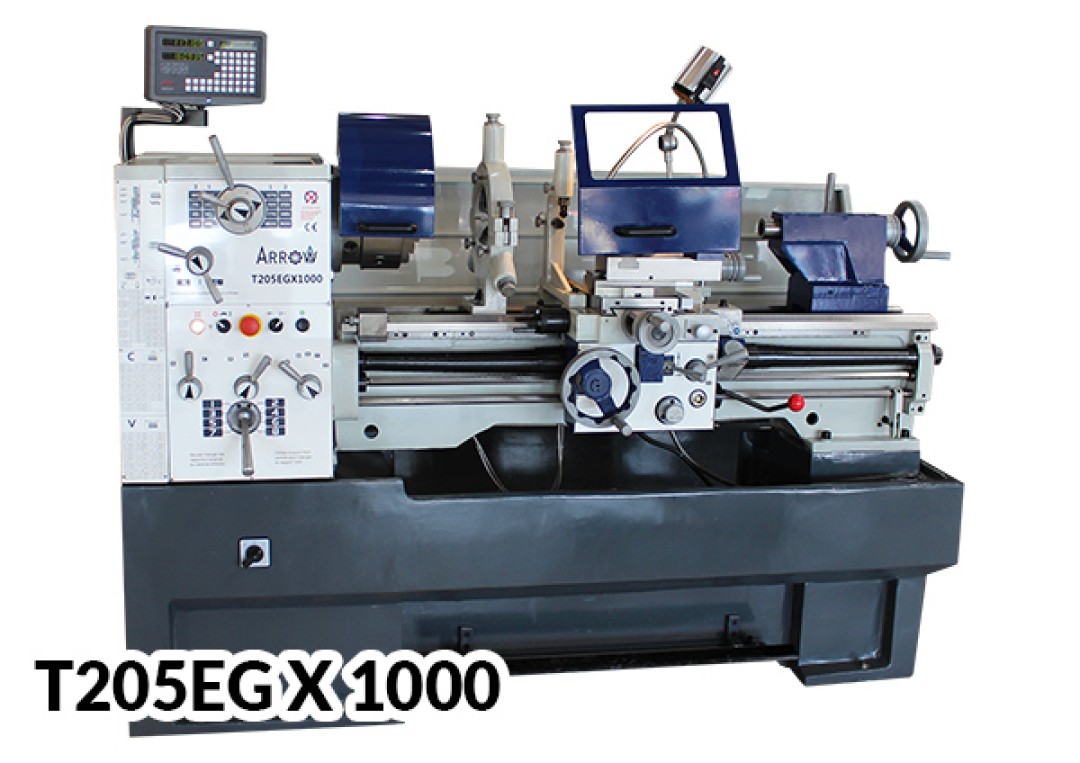

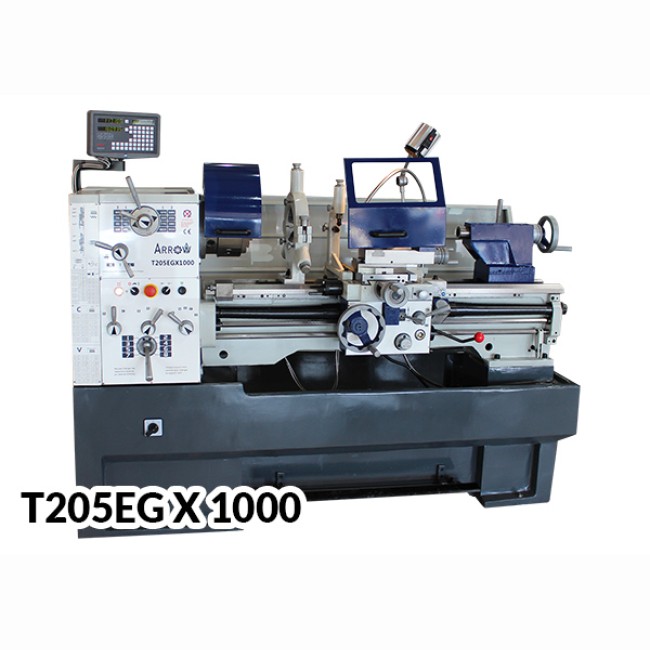

T205EG x 1000

  • Mandrin 3 mors Ø200 (mors M1 et M2 montés sur semelle trempée) montage camlock D1-5
  • Mandrin 4 mors indépendants Ø250 (mors réversibles)
  • Plateau de bridage Ø350
  • Lunettes fixe (Ø110mm) et à suivre (Ø65mm)
  • x2 pointes sèches CM4
  • Douille de réduction CM6/CM4
  • Pointe tournante CM4
  • Jeu d’engrenages pour filetages et avances
  • Tourelle Multifix type B2 avec 3 porte-outils
  • 6 patins d’appuis en fonte

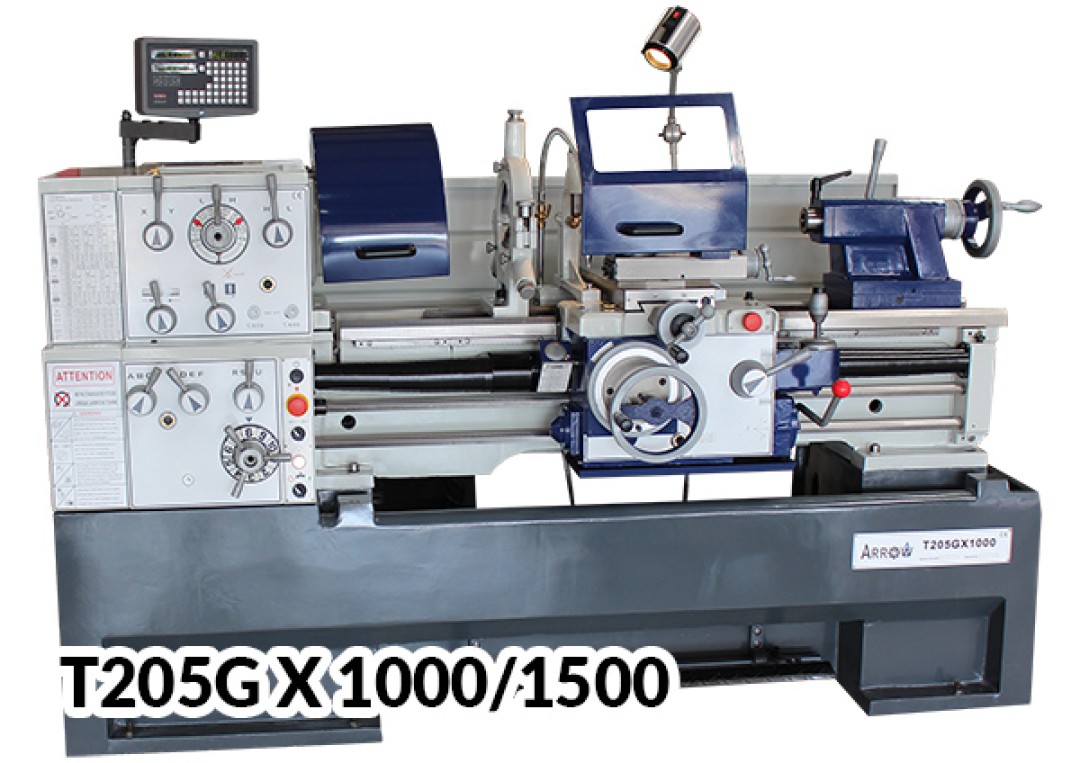

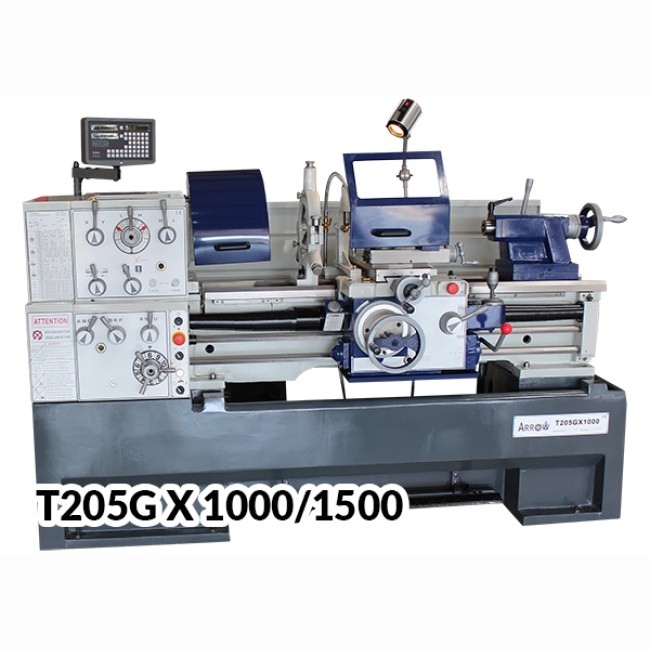

T205G x 1000/1500

  • Mandrin 3 mors Ø250 (mors M1 et M2 montés sur semelle trempée) montage camlock D1-6
  • Mandrin 4 mors indépendants Ø250 (mors réversibles)
  • Plateau de bridage Ø350
  • Lunettes fixe (Ø135mm)et à suivre (Ø80mm)
  • x2 pointes sèches CM4
  • Douille de réduction CM6/CM4
  • Pointe tournante CM4
  • Tourelle Multifix type B2 orientable (-/+ 45°) avec 3 porte-outils

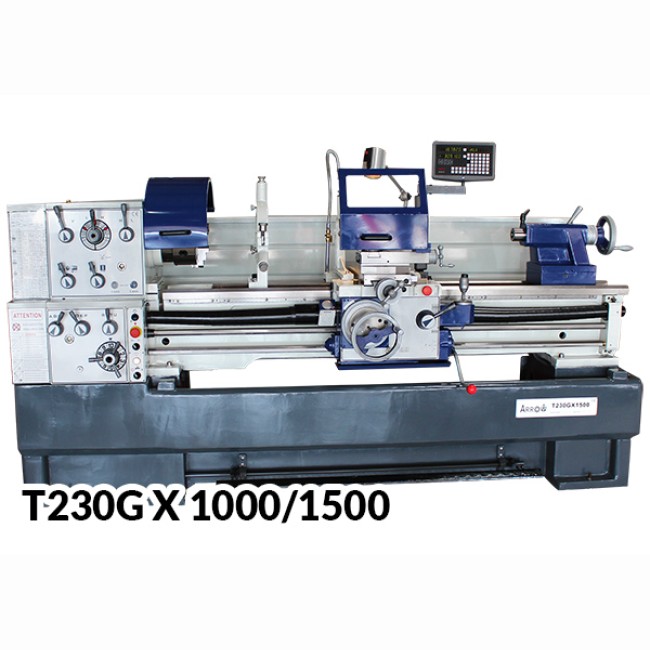

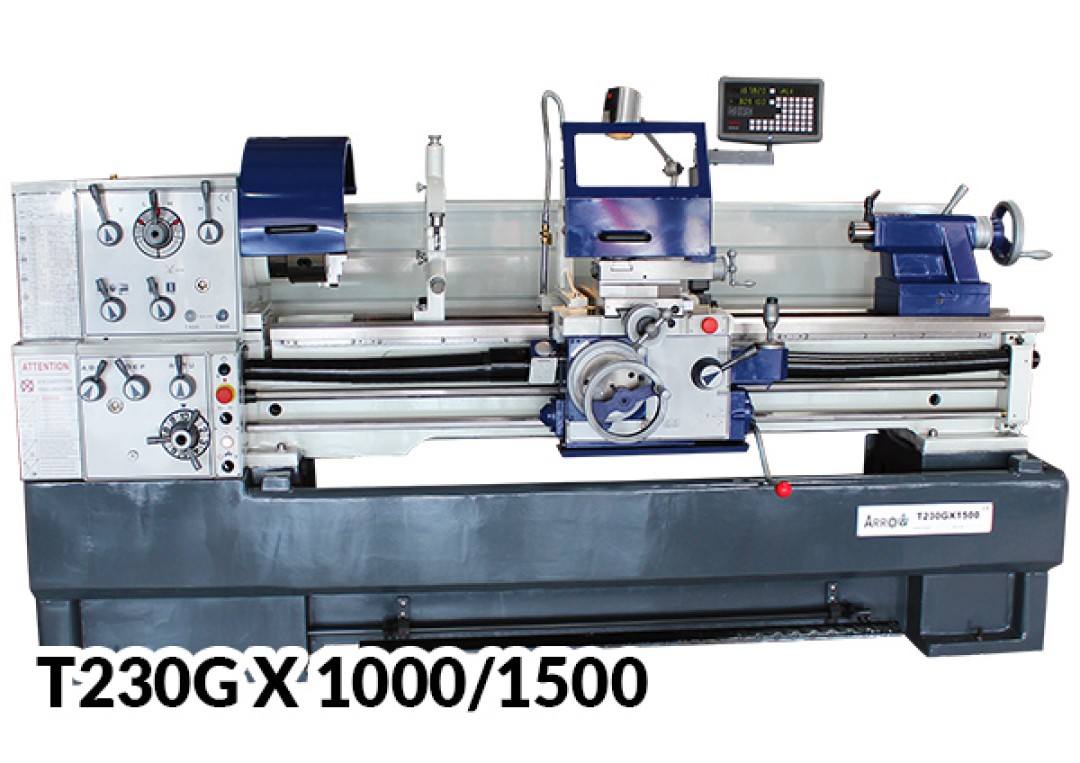

T230G x 1000/1500

  • Mandrin 3 mors Ø250 (mors M1 et M2 montés sur semelle trempée) montage camlock D1-6
  • Mandrin 4 mors indépendants Ø250 (mors réversibles)
  • Plateau de bridage Ø350
  • Lunettes fixe (Ø135mm) et à suivre (Ø124mm)
  • x2 pointes sèches CM4
  • Douille de réduction CM6/CM4
  • Pointe tournante CM4
  • Tourelle Multifix type B2 orientable (-/+ 45°) avec 3 porte-outils

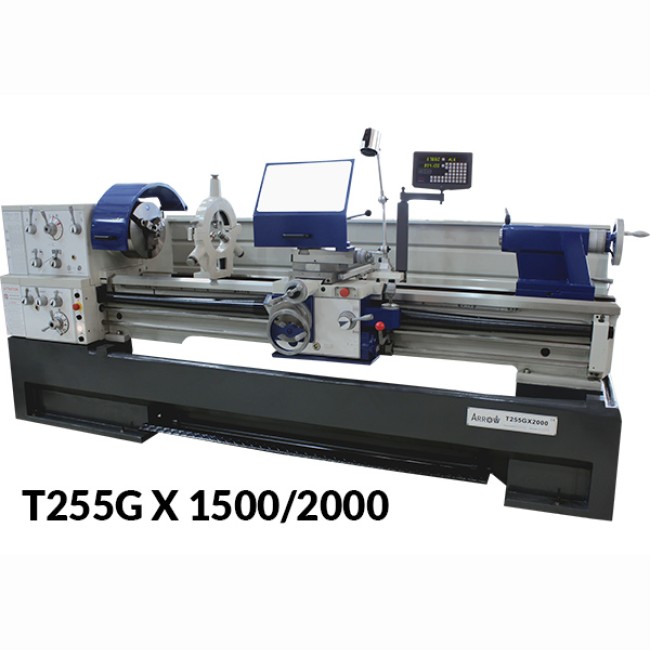

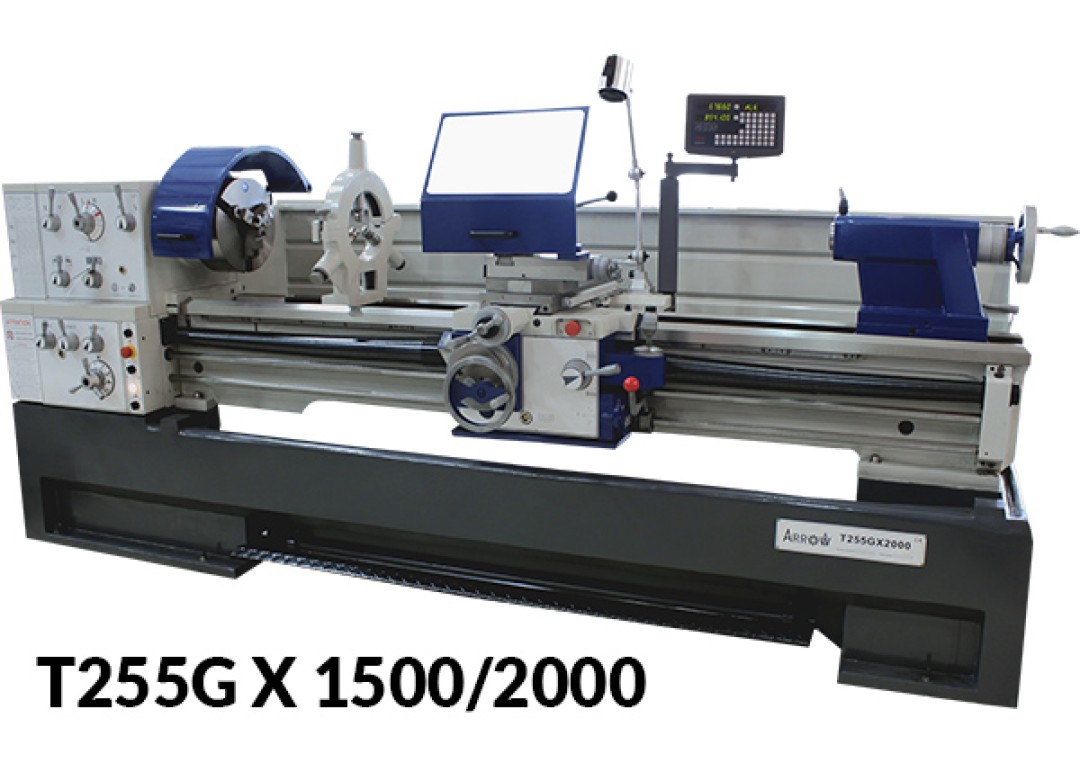

T255G x 1500/2000

  • Mandrin 3 mors Ø250 (mors M1 et M2 montés sur semelle trempée) montage camlock D1-6
  • Mandrin 4 mors indépendants Ø250 (mors réversibles)
  • Plateau de bridage Ø350
  • Lunettes fixe (Ø135mm) et à suivre (Ø124mm)
  • x2 pointes sèches CM4
  • Douille de réduction CM6/CM4
  • Pointe tournante CM4
  • Tourelle Multifix type B2 orientable (-/+ 45°) avec 3 porte-outils

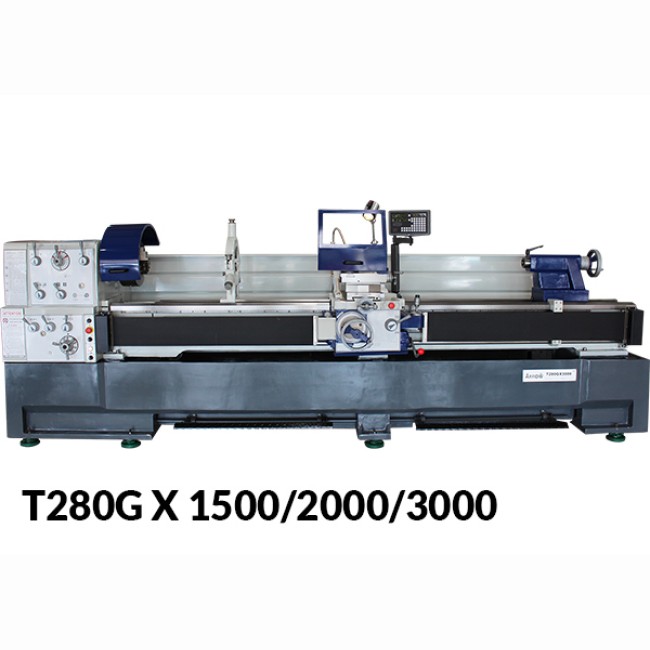

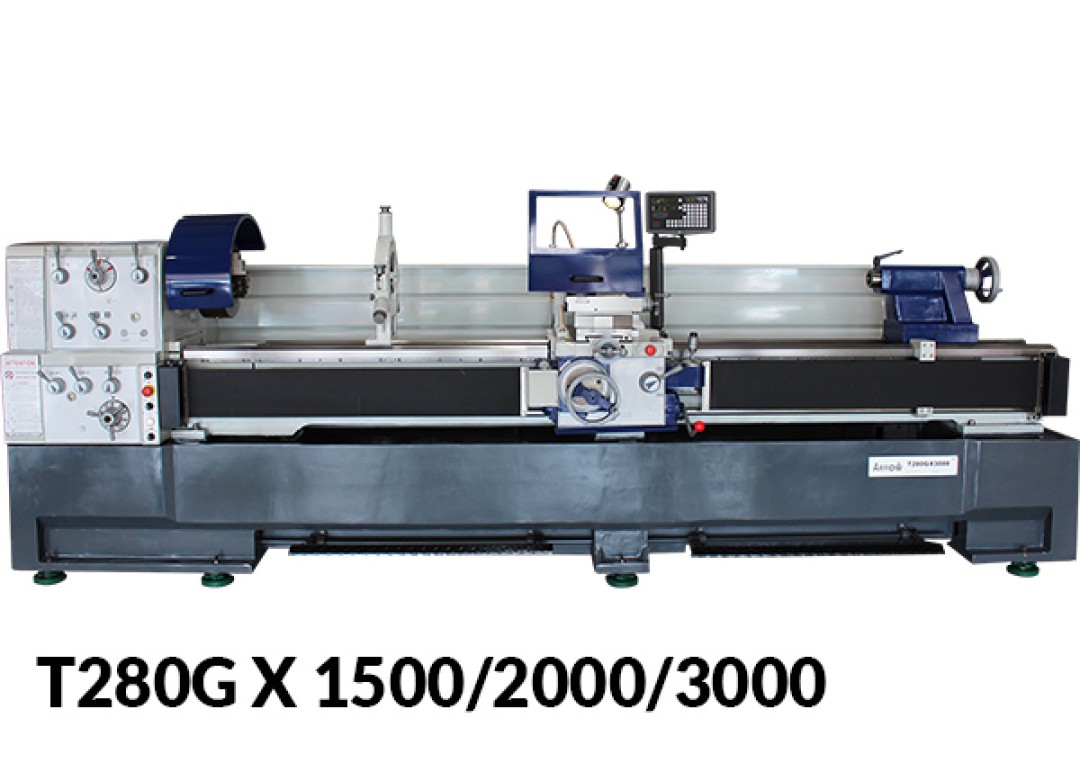

T280G x 1500/2000/3000

  • Mandrin 3 mors Ø315 (mors M1 et M2 montés sur semelle trempée) montage camlock D1-8
  • Mandrin 4 mors indépendants Ø320 (mors réversibles)
  • Plateau de bridage Ø450
  • Lunettes fixe (Ø170mm) et à suivre (Ø124mm)
  • x2 pointes sèches CM5
  • Douille de réduction [Ø119 (1:20)/CM5]
  • Pointe tournante CM5
  • Tourelle Multifix type C3 orientable (-/+ 45°) avec 3 porte-outils

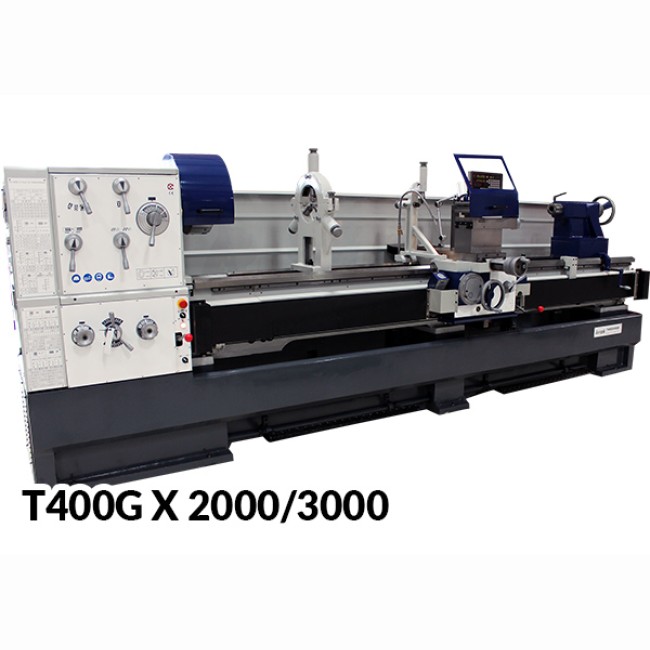

T400G x 2000/3000

  • Mandrin 3 mors Ø315 (mors M1 et M2 montés sur semelle trempée)
  • Mandrin 4 mors indépendants Ø400 (mors réversibles)
  • Plateau de bridage Ø450
  • Lunettes fixe (20 à 190 mm) et à suivre (20 à 130 mm)
  • x2 pointes sèches CM5
  • Douille de réduction [Ø113 (2:20/CM5)]
  • Pointe tournante CM5
  • Tourelle Multifix type C3 orientable (-/+ 45°) avec 3 porte-outils

Caractéristiques techniques

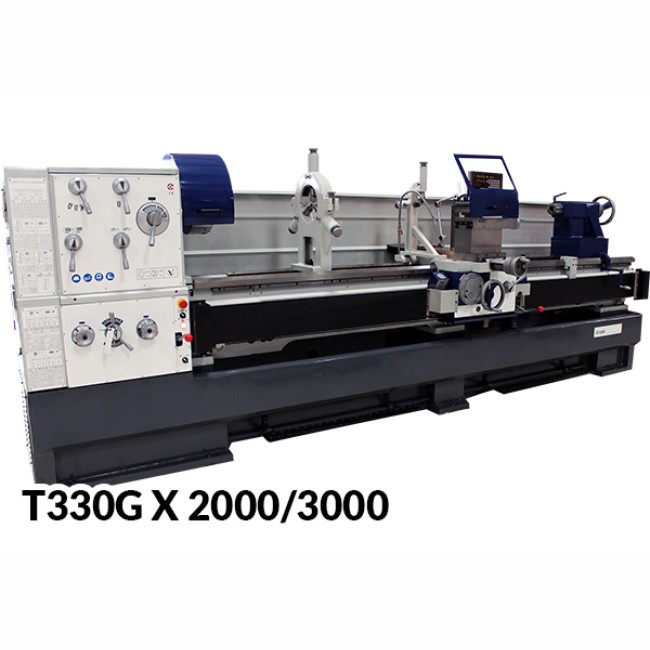

T205GT230GT255GT280GT330GT400G
Hauteur de pointe (mm)205230255280330400
Diametre admis au dessus du banc (mm)410460510560660800
Diamètre admis au dessus de la coulisse transversale (mm)224274305355440570
Diametre admis dans le rompu (mm)6406907357859001035
Distance entre pointes (mm)1000 ou 15001000 ou 15001500 ou 20001500, 2000 ou 30002000 ou 30002000 ou 3000
Largeur du banc (mm)300300350350400400
Puissance du moteur de broche (Kw)5,55,57,57,57,57,5
Alésage de broche (mm)5850 ou 8080105105105
Vitesse de rotation de la broche (tr/min)25 à 200025 à 186025 à 160025 à 160025 à 160025 à 1600
Boîte de vitesse (rapports)121612121616
Cône de brocheCM6CM6CM7113 mm (1:20)113 mm (1:20)/ CM5113 mm (1:20)/ CM5
Vitesses d’avances longitudinales (mm/tr)0.093 à 5.10.093 à 5.10.177 à 4.9380.177 à 4.9380.044 à 1.480.044 à 1.48
Vitesses d'avances transversales (mm/tr)0.042 à 2.3520,042 à 2.3520.06 à 1.7190,02 à 1.7190.022 à 0.740,022 à 0,74
Filetage métrique (mm)41 de 0,1 à 1441 de 0,2 à 1477 de 0,2 à 1477 de 0,2 à 1454 de 0,45 à 12054 de 0,45 à 120
Filetage inch (TPI)60 de 2 à 11260 de 2 à 11260 de 2 à 11260 de 2 à 11254 de 7/16 à 8054 de 7/16 à 80
Course de la coulisse transversale (mm)285285316316368420
Course du petit chariot (mm)128128130130230230
Type de tourelleA changement rapideA changement rapideA changement rapideA changement rapideA changement rapideA changement rapide
Course du fourreau (mm)130120180180235235
Cône morse de la contrepointeCM4CM4CM5CM5CM5CM5
Alimentation électrique380V tri380V tri380V tri380V tri380V tri380V tri
Nez de brocheD1-6''D1-6''D1-8''D1-8''D1-8''D1-8''
Nombre de vitesses d'avances424235352525
Diamètre du fourreau (mm)606075759090
Diamètre du mandrin 3 mors concentriques (mm)250250250315315315
Diamètre du mandrin 4 mors indépendants (mm)250250320320400400
Diamètre du plateau (mm)350350450450450450
Longueur du rompu (mm)200200200200250250
T205EG
Hauteur de pointe (mm)205
Diametre admis au dessus du banc (mm)410
Diamètre admis au dessus de la coulisse transversale (mm)255
Diametre admis dans le rompu (mm)580
Distance entre pointes (mm)1000
Largeur du banc (mm)250
Puissance du moteur de broche (Kw)2.2
Alésage de broche (mm)52
Vitesse de rotation de la broche (tr/min)45 à 1800
Boîte de vitesse (rapports)10
Cône de brocheCM6
Vitesses d’avances longitudinales (mm/tr)0.0506 à 1.7707
Vitesses d'avances transversales (mm/tr)0.0295 à 1.019
Filetage métrique (mm)39, de 0.2 à 14
Filetage inch (TPI)17, de 2 à 72
Course de la coulisse transversale (mm)210
Course du petit chariot (mm)140
Type de tourelleA changement rapide
Course du fourreau (mm)120
Cône morse de la contrepointeCM4
Alimentation électrique380V tri
Nez de brocheD1-5"
Nombre de vitesses d'avances17
Diamètre du fourreau (mm)50
Diamètre du mandrin 3 mors concentriques (mm)200
Diamètre du mandrin 4 mors indépendants (mm)250
Diamètre du plateau (mm)350
Longueur du rompu (mm)
