PINACHO - SP180 - 11633

Désignation : SP180

Référence DMO : 11633

Marque : PINACHO

Occasion

En stock



Brochure PINACHO - SP180 - 11633    Fiche technique PINACHO - SP180 - 11633


Renseignements PINACHO - SP180 - 11633

DESCRIPTIF

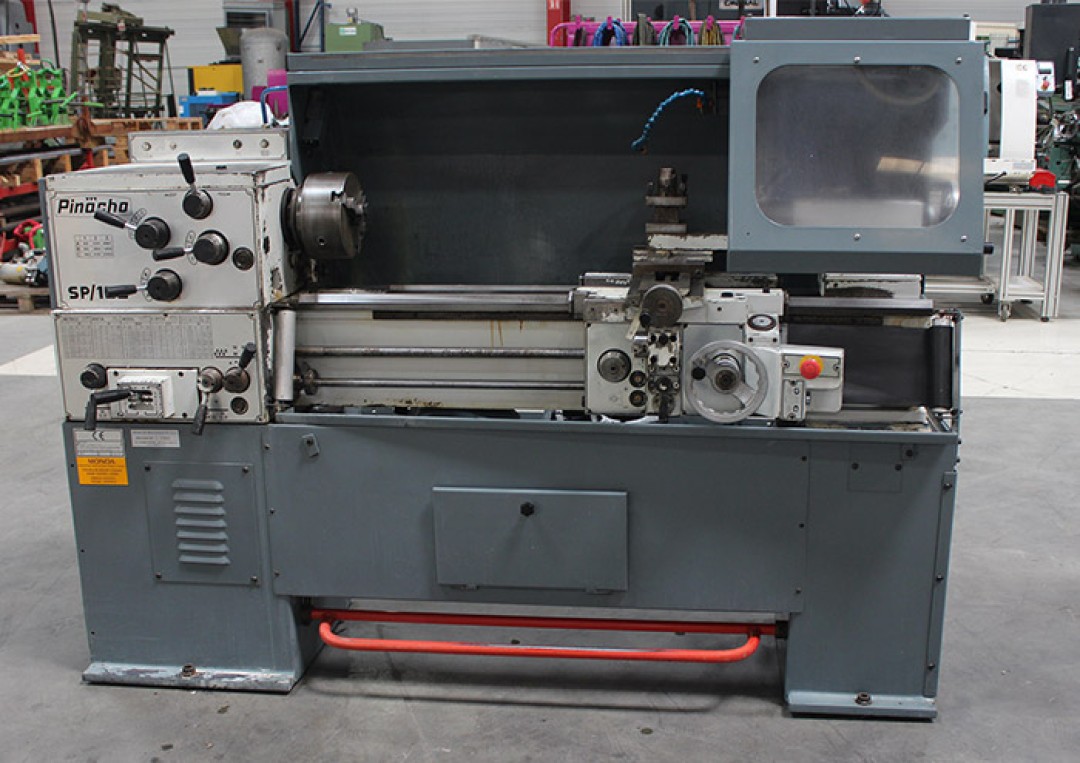

Tour conventionnel d'occasion Pinacho type SP180 x 1000

Cette machine offre un passage de 360 mm sur le banc 1000 mm entre pointes

Fabriqué en Espagne, cette machine se caractérise par:

  • Une conception éprouvée et l'utilisation de materiaux de premier choix
  • Une robustesse et précision pour une durée de vie importante

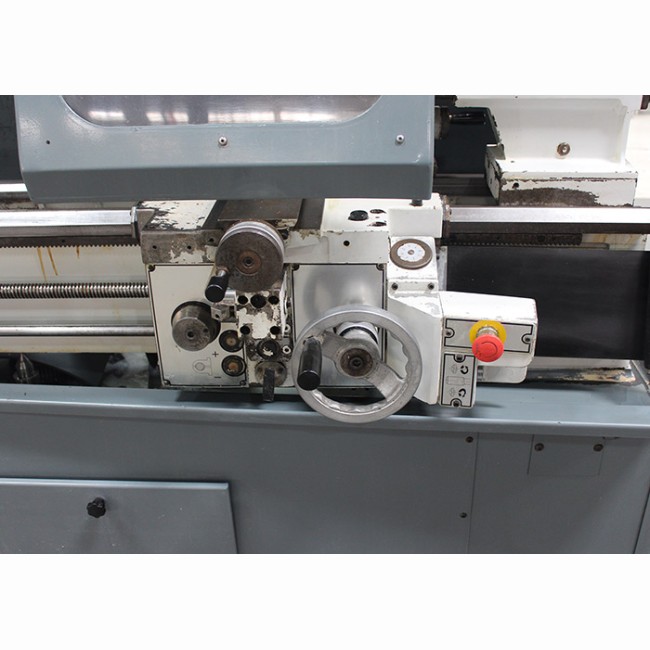

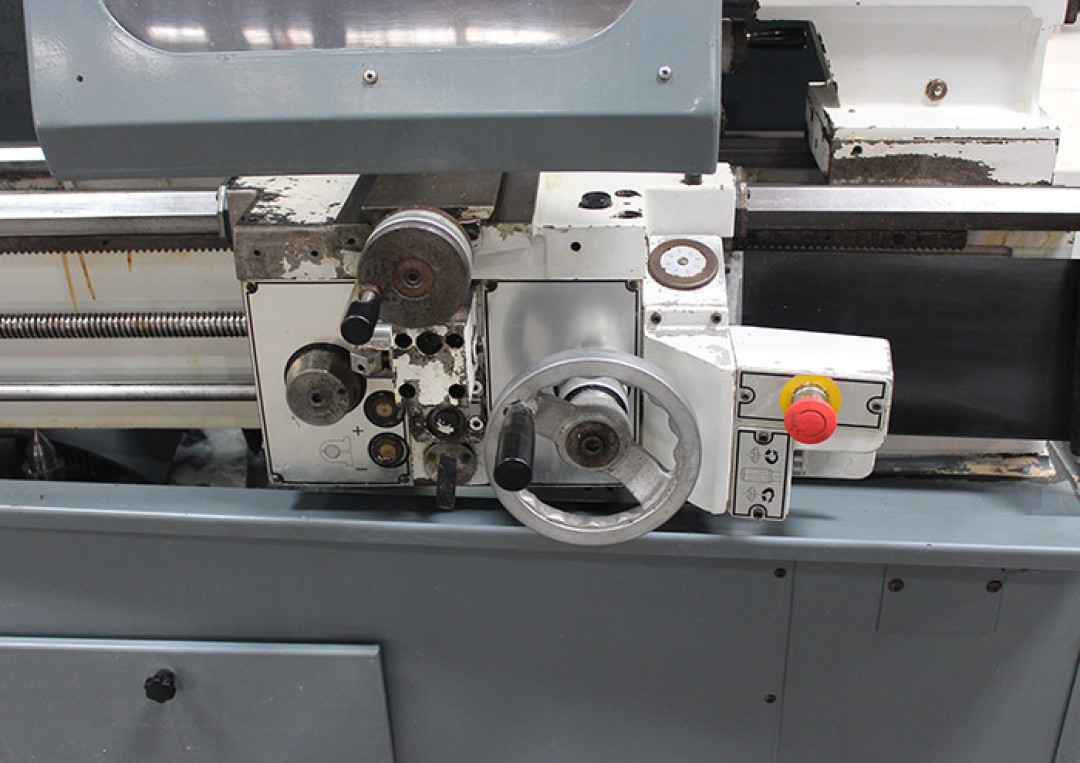

  • Un tablier entierement fermé avec dispositif de sécurité empechant les mécanismes d'avances et de filetage de fonctionner en simultané
  • Une grande plage de filetage et f'avance sans avoir a changer les engrenages dans la lyre
  • Une tempe et rectification des éléments mécaniques a savoir engrenages, axes poupée boite et tablier.
  • Un bati de poupée en fonte CG-25 fortement nervurée pour une rigidité accrue
  • Un banc en fonte spéciale avec glissieres trempées, rectifées avec une dureté de 400 Brinell
  • Une broche équilibrée montée sur des roulements coniques



Caractéristiques techniques

SP180
Hauteur de pointe (mm)180
Diamètre admis au dessus du banc (mm)360
Diamètre admis au dessus de la coulisse transversal (mm)205
Diamètre admis dans le rompu EP 1000mm (mm)560
Distance entre pointes (mm)1000
Largeur du banc (mm)250
Puissance du moteur de broche (Kw)3
Alésage de broche (mm)42

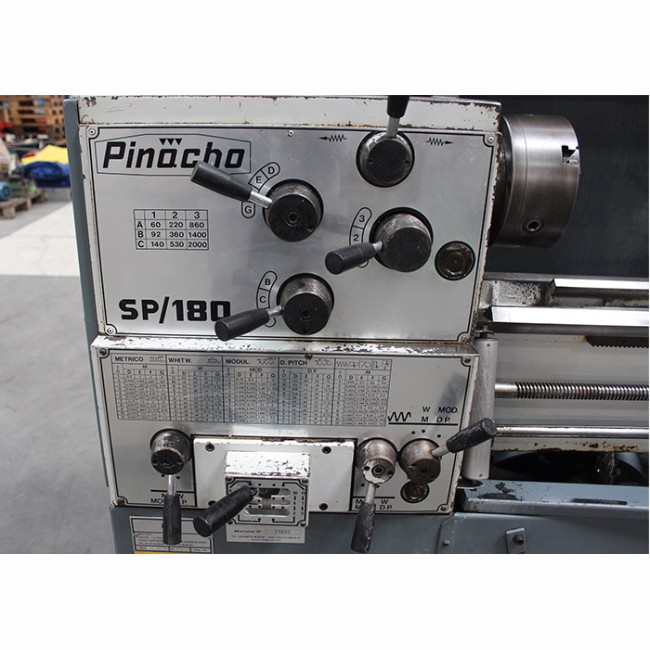

Vitesse de broche (tr/min)60 à 2000
Nombre de vitesses9
Nez de brocheDIN 55027 N°5
Vitesses d’avances longitudinale (mm/tr)0,05 à 0,75
Vitesses d’avances transversale (mm/tr)0,025 à 0,375
Filetage métrique (mm)0,5 à 7,5
Filetage withworth (filets / pouce)60 a 4
Filetage module0,25 à 3n75
Filetage Diametral pich DP120 à 8
Course du chariot transversal (mm)245
Course du petit chariot (mm)120
Dimension maxi des outils (mm)20x20
Type de tourellecarrée

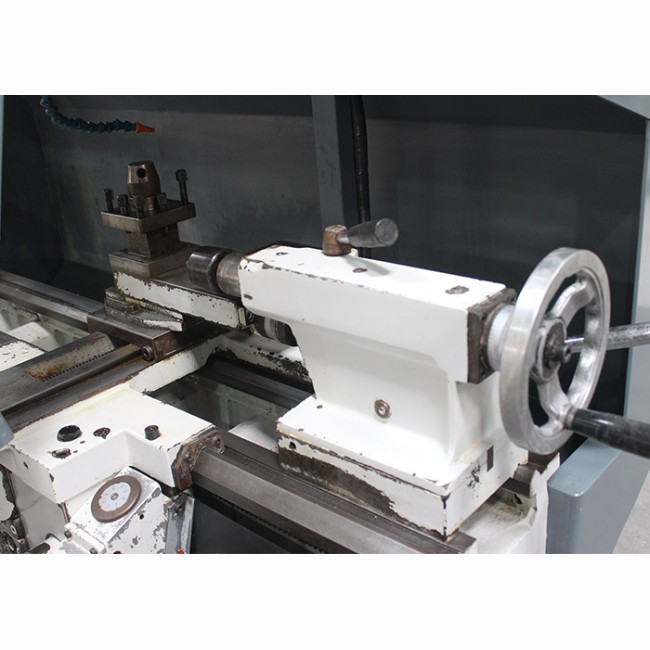

Diamètre du fourreau de la contrepointe (mm)48
Course du fourreau (mm)140
Cône morse de la contrepointeCM3
Largeur du rompu (mm)130
Cone de brocheCM4
Nombre de vitesses d'avances44
Pas de la vis mùère (mm)6

Equipements

SP180

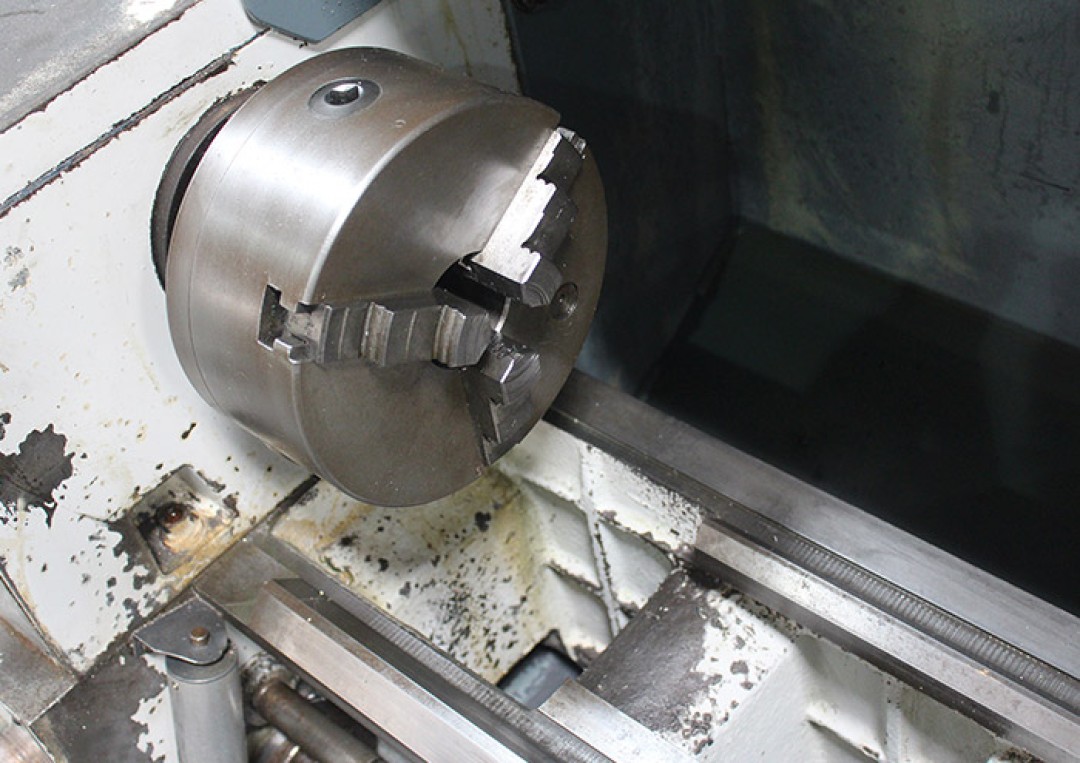

Mandrin 3 mors ∅ 200mmoui
Lunette fixe capacité 10 a 115mmoui
Butée d'arret longitudinaleoui
Pointe tournante CM3oui
bac a copeauxoui
Graissage centralisé des chariotsoui
Frein a piedoui
Arrosage avec pompeoui

Données de la machine

SP180
Encombrement (L x l x H) (mm)2170 x 950 x 1480
Poids pour EP 1000 mm (kg)900
