CAZENEUVE - HBY590 - 11718

Désignation : HBY590

Référence DMO : 11718

Marque : CAZENEUVE

Occasion

En stock



   Fiche technique CAZENEUVE - HBY590 - 11718


Renseignements CAZENEUVE - HBY590 - 11718

DESCRIPTIF

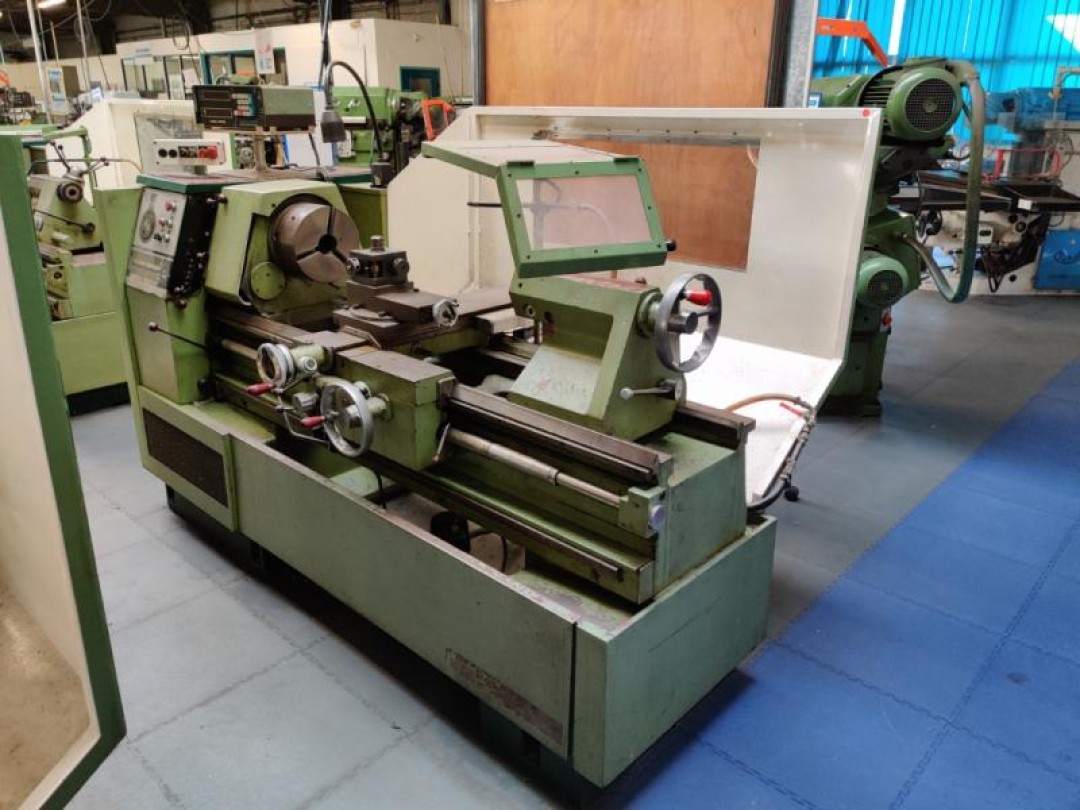

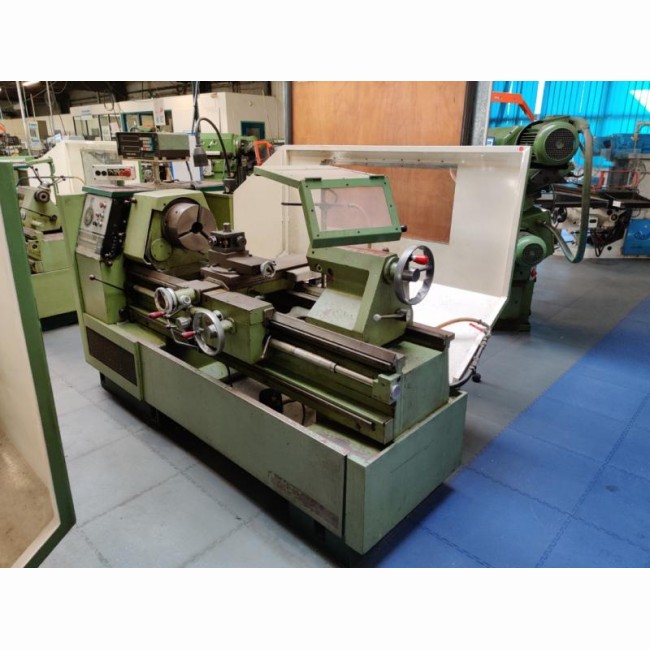

tour conventionnel d'occasion Cazeneuve HBY590

Ce tour parallèle de précision, à charioter et à fileter a une réputation qui n'est plus a faire

Hauteur de pointe: 260mm

Distance entre pointes: 1100mm

Cette machine est équipée de:

  • Un variateur de vitesse de broche qui permet d'obtenir une vitese de coupe optimale en fonction des travaux a effectuer
  • D'un dispositif de filetage par inversion de vis mère qui assure une retombée dans le pas pour tous les filets exécutés
  • D'un dispositif dans le tablier qui permet de changer en marche rapidement les avances de chariotage par simple division
  • D'une contrepointe à cabestan

Consultez l'alternative en neuf

www.didelon.fr/nos-machines-outils/machine-mecanique/tour/tour-conventionnel/fiche-4383-t216--t254

www.didelon.fr/nos-machines-outils/machine-mecanique/tour/tour-conventionnel/fiche-4717-t255gx15002000

Caractéristiques techniques

HBY590
Hauteur de pointe (mm)260
Diamètre admis au dessus du banc (mm)583
Diamètre admis au dessus du chariot (mm)566
Diamètre admis au dessus de la coulisse transversale (mm)300
Distance entre pointes (mm)1100
Longueur usinable (mm)950
Puissance du moteur de broche (Kw)11
Alésage de broche (mm)60
Vitesse de broche (harnais) (tr/min)40 à 310
Variateur de brocheoui
Nez de brocheCazeneuve
Conicité interieure de la broche (%)10
Nombre de vitesses d’avances83
Avances1/10 - 1/20 - 1/40 des pas
Filetageoui
Filetage métrique (nb) (mm)0,125 à 56
Filetage inch (nb) (filets / pouce)96 à 1/2
Course de la coulisse transversale (mm)310
Course maximum de la coulisse orientable (mm)140
Type de tourellecarré
Course du fourreau (mm)150
Cône morse de la contrepointeCM5
Vitesse de broche (volée) (tr/min)350 à 2500
Inversion de vis-mèresemi automatique
Pas de la vis mère (mm)6
Section maximum d'outils (mm)25 x 25
Largeur du banc (mm)436,5

Equipements

HBY590
Mandrin manuel Ladner 3 mors concentriques diametre 250mm d'occasionoui

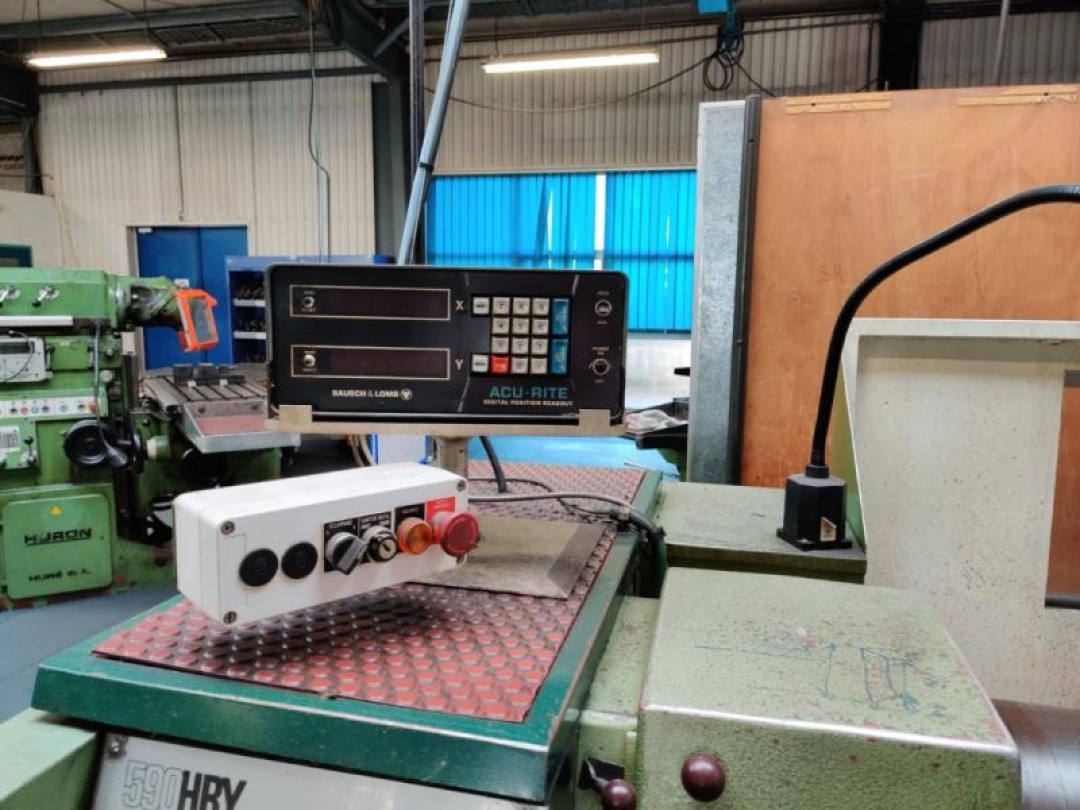

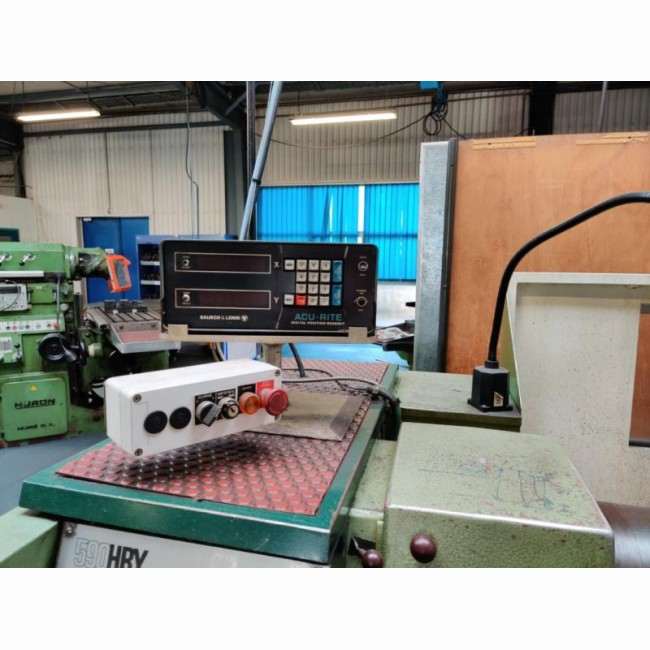

Visualisation 2 axesen option
tourelle a changement rapideoui

Données de la machine

HBY590
Encombrement (L x l x H) (mm)2500 x 1300 x 1300
Poids (kg)1850
