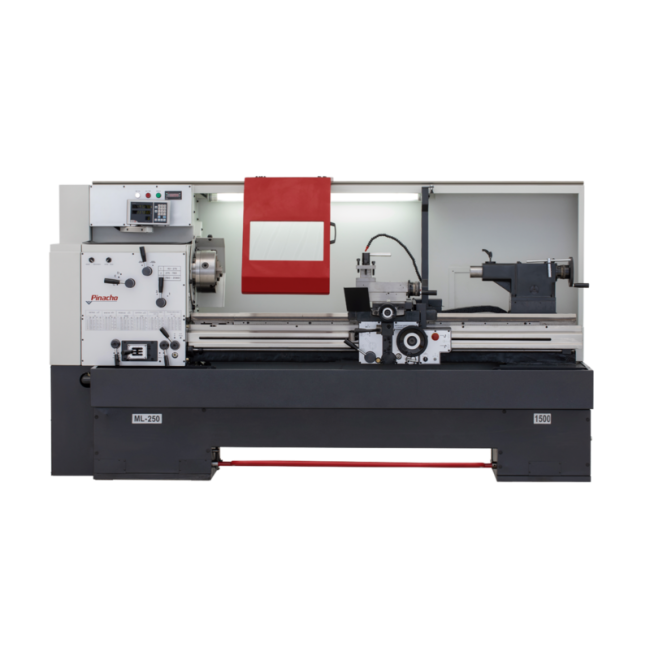

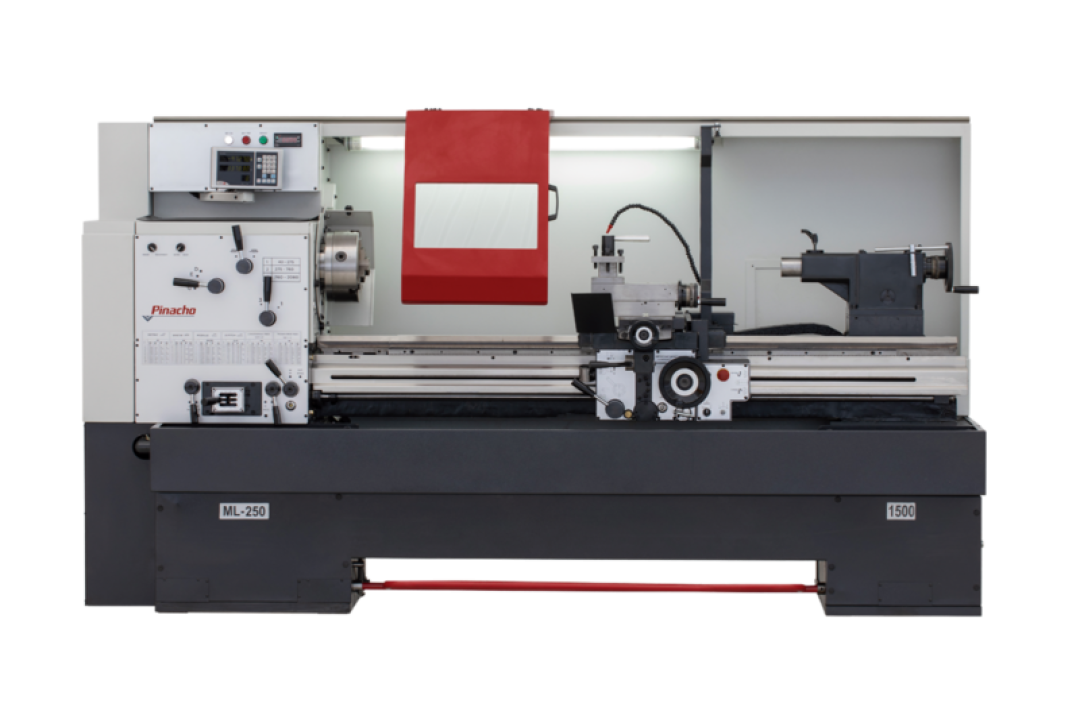

Tour conventionnel de précision Pinacho ML 18-325 x 2000
Successeur d'une grande lignée de machines conventionnelles chez pinacho, la série ML est aujourd'hui une machine de référence dans sa catégorie
Cette machine se caractérise par:
ML18-325 x 2000 | |
---|---|
Hauteur de pointe (mm) | 325 |
Diamètre admis au dessus du banc (mm) | 650 |
Diamètre admis au dessus de la coulisse transversal (mm) | 450 |
Diamètre admis dans le rompu (mm) | 785 |
Distance entre pointes (mm) | 2000 |
Largeur du banc (mm) | 350 |
Puissance du moteur de broche (Kw) | 7,5 |
Alésage de broche (mm) | 155 |
Vitesse de broche (tr/min) | 50 à 800 |
Nombre de gammes de vitesses | 3 |
Nez de broche | A2/1'' |
Cone de broche | CM5 |
Nombre de vitesses d’avances | 55 |
Vitesses d’avances longitudinale (mm/tr) | 0,05 à 1,5 |
Vitesses d’avances transversale (mm/tr) | 0,0025 à 0,752 |
Filetage métrique (mm) | 0,5 à 15 |
Filetage withworth | 60 à 2 |
Filetage module (nb) (mm) | 0,25 à 7,5 |
Filetage Diametral | 120 à 4 |
Diamètre du fourreau de la contrepointe (mm) | 95 |
Course du fourreau (mm) | 220 |
Cône morse de la contrepointe | CM5 |
Diametre admis au dessus du chariot (mm) | 595 |
Largeur du rompu (mm) | 220 |
Course du petit chariot (mm) | 150 |
Course de la coulisse transversale (mm) | 355 |
Course longitudinale du chariot (mm) | 1960 |
Dimension des carrés d'outils (mm) | 25 x 25 |
Variateur électronique de vitesse | oui |
ML18-325 x 2000 | |
---|---|
Encombrement (L x l x H) (mm) | 3850 x 1240 x 1970 |
Poids (kg) | 3050 |
