OLYMPIC - T216 / T254

Désignation : T216 / T254

Référence DMO :

Marque : OLYMPIC

Neuf

Sur commande



Brochure OLYMPIC - T216 / T254    Fiche technique OLYMPIC - T216 / T254


Renseignements OLYMPIC - T216 / T254

DESCRIPTIF

Gamme de tour conventionnel OlYMPIC type T216 et T254

     Ces 2 tours conventionnels peuvent être montés soit avec une boite mécanique 12 rapports, soit avec un variateur de vitesse électronique. Héritier de la conception Colchester, ces machines sont d’une finition très soignée et sauront répondre à votre exigence de tournage de précision au quotidien, en remplaçement de vos cazeneuve HBX 360 et HBY 500.

     Bénéfices clés de ces machines :

  • Excellent rapport qualité prix
  • Machine disponible en stock
  • Machine conforme aux norme CE
  • Contrôlée avec essai d'usinage avant livraison
  • Machine fournie avec une multitude d'équipements
  • Machine polyvalente, construite pour un usinage des pièces en grandes séries
  • Machine adapté à l'usinage des pièces demandant une grande précision
  • Machine intuitive adaptée aux nouveaux usagers

Caractéristiques techniques

T216T254
Hauteur de pointe (mm)216254
Diamètre admis au dessus du banc (mm)435508
Diamètre admis au dessus de la coulisse transversal (mm)277353
Diamètre admis dans le rompu (mm)622698
Largeur du banc (mm)305305
Distance entre pointes (mm)1000 / 15001000 / 1500
Nez de brocheD1-6''D1-6''
Alésage de broche (mm)8080
Cone de brocheCM5CM5
Nombre de vitesses1212
Vitesse de broche (tr/min)36 à 180036 à 1800
Puissance moteur de broche (Kw)5,55,5
Nombre d'avances1515
Avances longitudinales (mm/tr)0,04 à 1,00,04 à 1,0
Avances transversales (mm/tr)0,02 à 0,50,02 à 0,5
Filetage métrique (nb) (mm)0,2 à 14 (39)0,2 à 14 (39)
Filetage pouce (nb) (TPI)2 à 72 (45)2 à 72 (45)
Filetage module (nb) (MP)0.3 à 3.5 (18)0.3 à 3.5 (18)
Filetage Diametral pitch (nb) (DP)8 à 44 (21)8 à 44 (21)
Course de la coulisse transversale (mm)235272
Course du petit chariot (mm)160160
Type de tourelleCarréCarré
Diamètre du fourreau de la contrepointe (mm)5959
Course du fourreau (mm)127127
Cône morse de la contrepointeCM4CM4
Poids (kg)17001750

Equipements

T216T254
Mandrin 3 mors diamètre 250 mmStandardStandard
Banc rompu démontableStandardStandard
Banc trempé rectifié 70 HRC revêtu de ThurciteStandardStandard

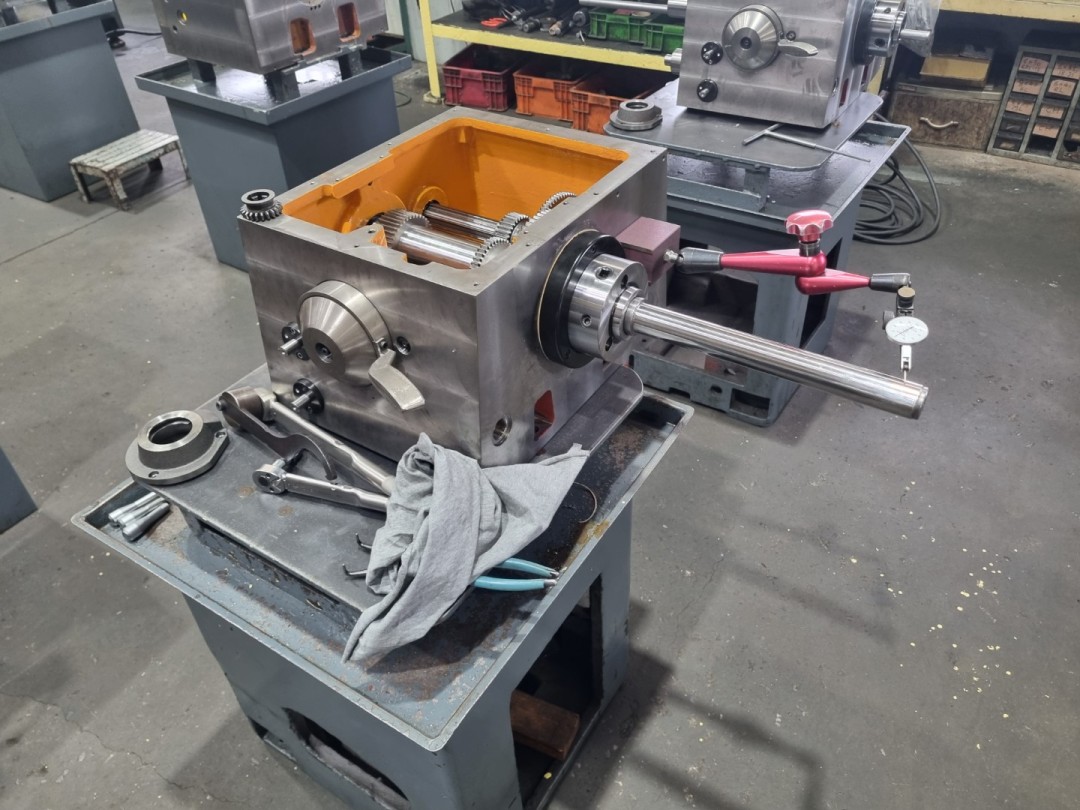

Boîte de vitesse renforcée extrêmement silencieuseStandardStandard
Graissage centralisé automatiqueStandardStandard
Pompe d’arrosageStandardStandard
Butée de chariotageStandardStandard
Tourelle carréStandardStandard
Lunette fixe et à suivreStandardStandard
Mandrin 3 mors, 4 mors, plateau, mandrin à pince, toc d’entraînementOptionnelOptionnel
Variateur électronique de vitesse de rotation (EVS)OptionnelOptionnel
Dispositif de coupe constante (CSS)OptionnelOptionnel
Pointe tournanteOptionnelOptionnel
Appareil à retomber dans le pasOptionnelOptionnel
Appareil à tourner conique ou à reproduireOptionnelOptionnel

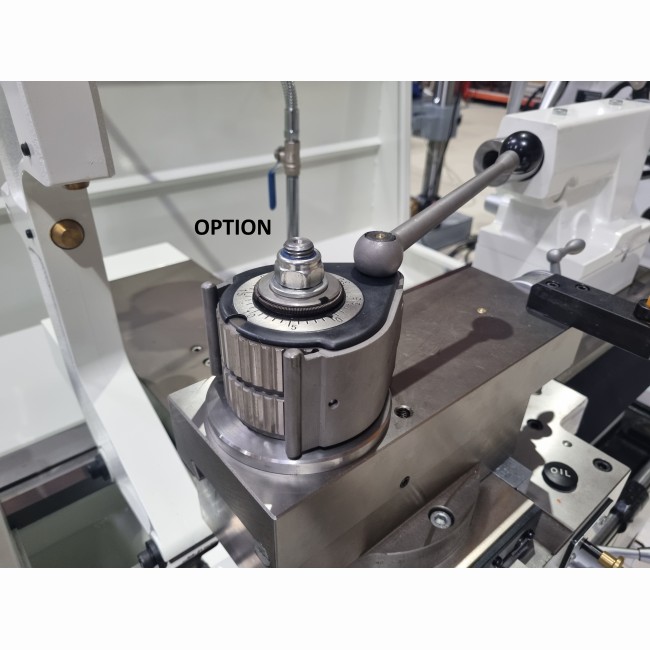

Tourelle à changement rapideOptionnelOptionnel
Visualisation 2 axesOptionnelOptionnel
