CAZENEUVE - HB575 / 3000 - 11714

Désignation : HB575 / 3000

Référence DMO : 11714

Marque : CAZENEUVE

Occasion

En stock



   Fiche technique CAZENEUVE - HB575 / 3000 - 11714


Renseignements CAZENEUVE - HB575 / 3000 - 11714

DESCRIPTIF

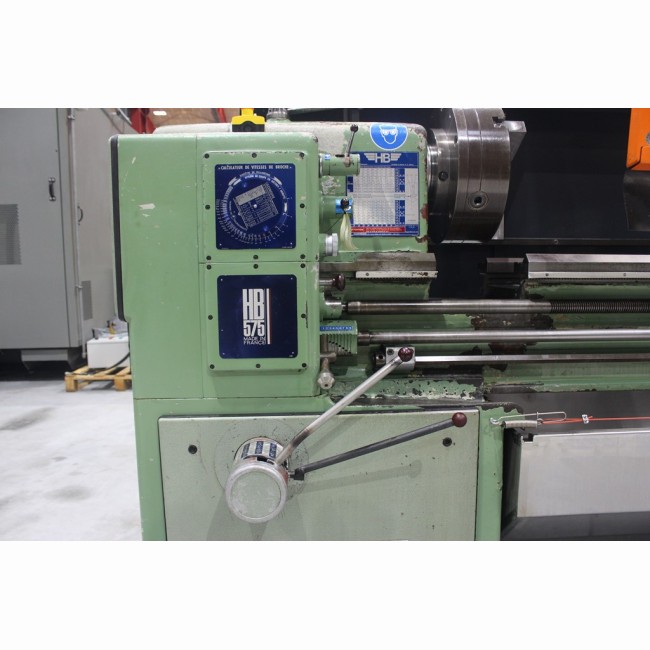

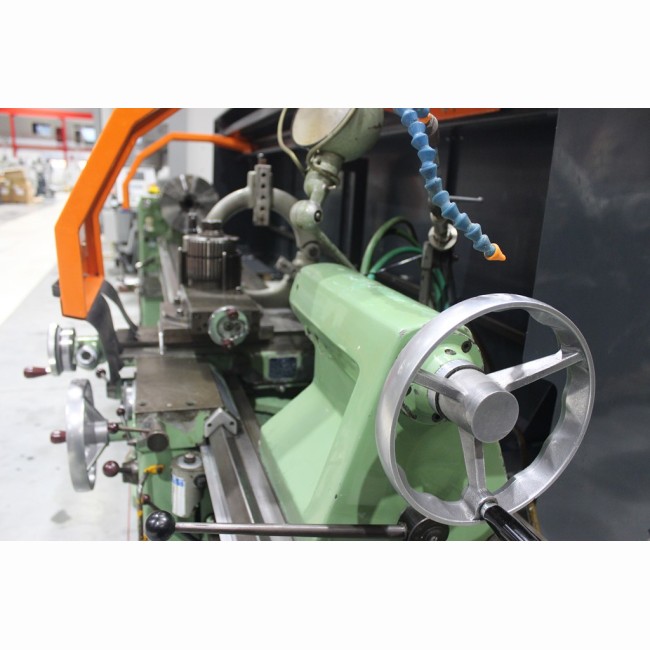

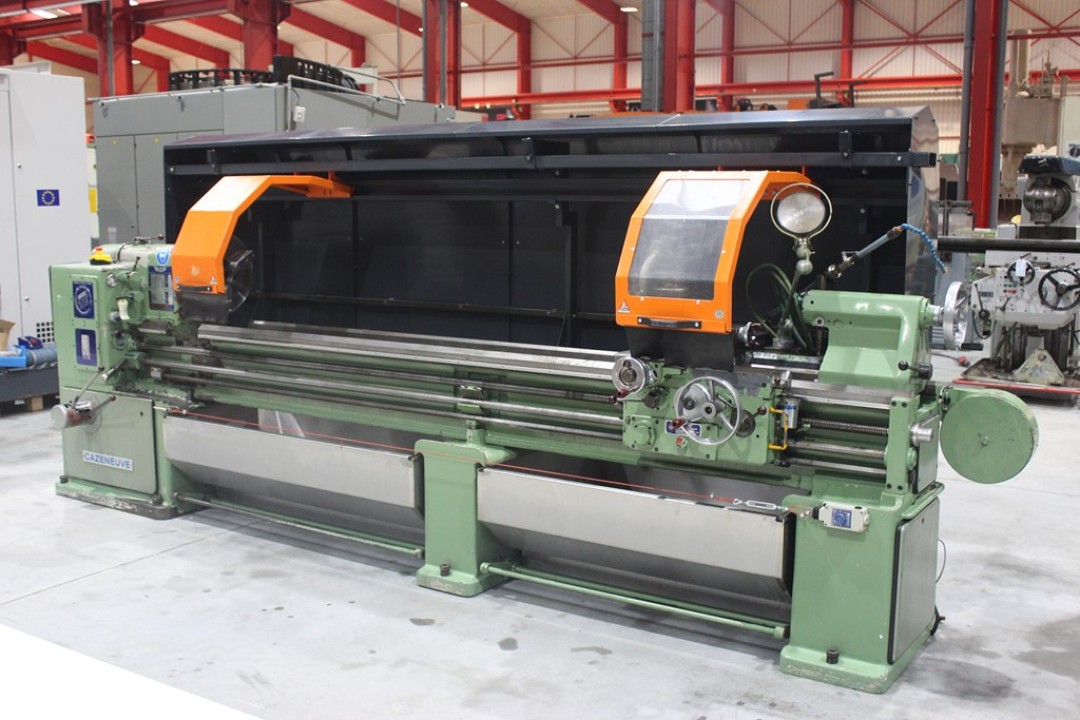

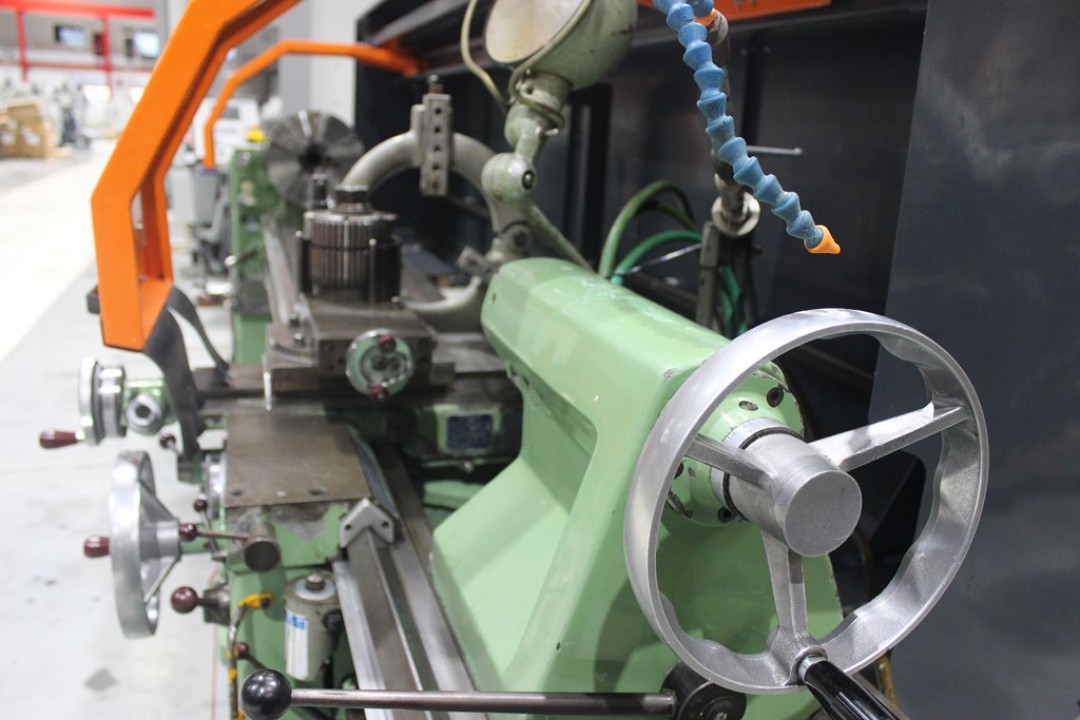

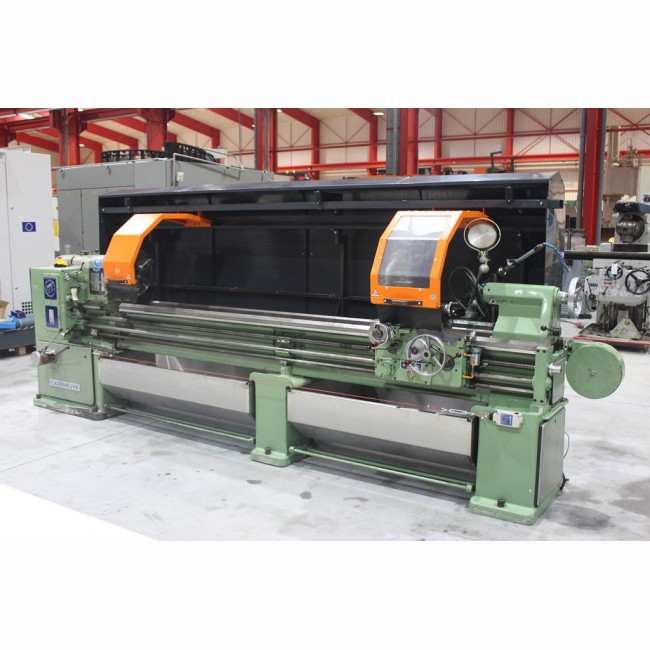

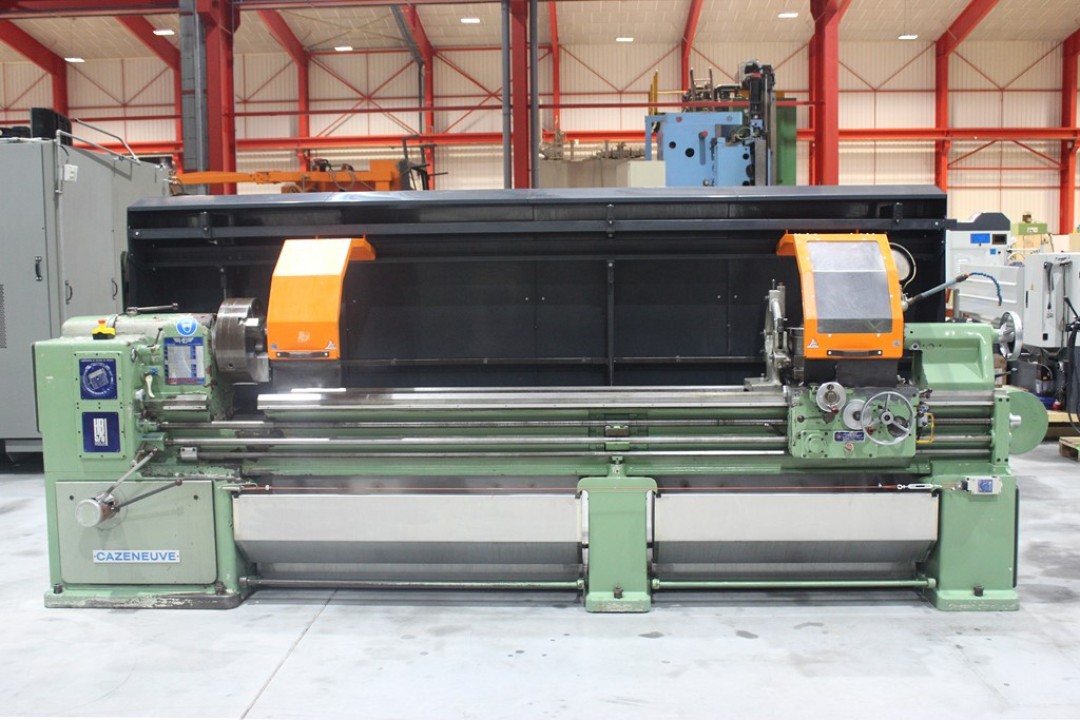

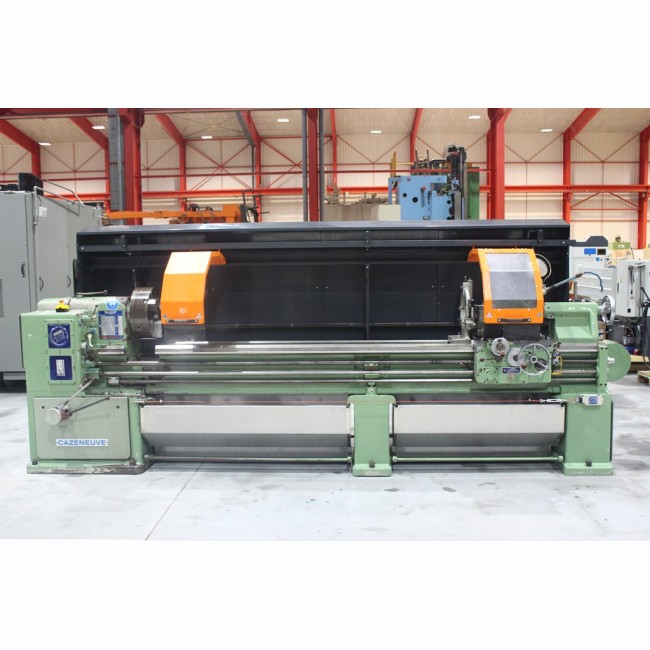

Tour conventionnel d'occasion CAZENEUVE type HB 575 / 3000

  • Hauteur des pointes : 287.5 mm
  • Diamètre de passage maxi dans le rompu : 750 mm
  • Diamètre de passage maxi sur la coulisse transversale : 320 mm
  • Distance entre-pointes : 3000
  • Alésage de broche : 52 mm
  • Vitesse de brôche : 20 à 1600
  • Nombre de vitesses : 18

Caractéristiques techniques

HB575 / 3000
Distance entre pointes (mm)3000
Hauteur des pointes (mm)287.5
Diamètre de passage maxi sur le banc575
Diamètre de passage maxi sur la coulisse transversale320
Diamètre de passage maxi dans le rompu750
Diamètre de passage maxi dans la broche (alésage de broche) (mm)52
Course maxi de la coulisse transversale (mm)305
Largeur de la coulisse transversale (mm)210
Course maxi du fourreau de contre pointe (mm)200
Diamètre du fourreau de la contre pointe (mm)70
Largeur du banc (mm)400
Course du petit chariot (mm)140
Largeur du petit chariot (mm)140

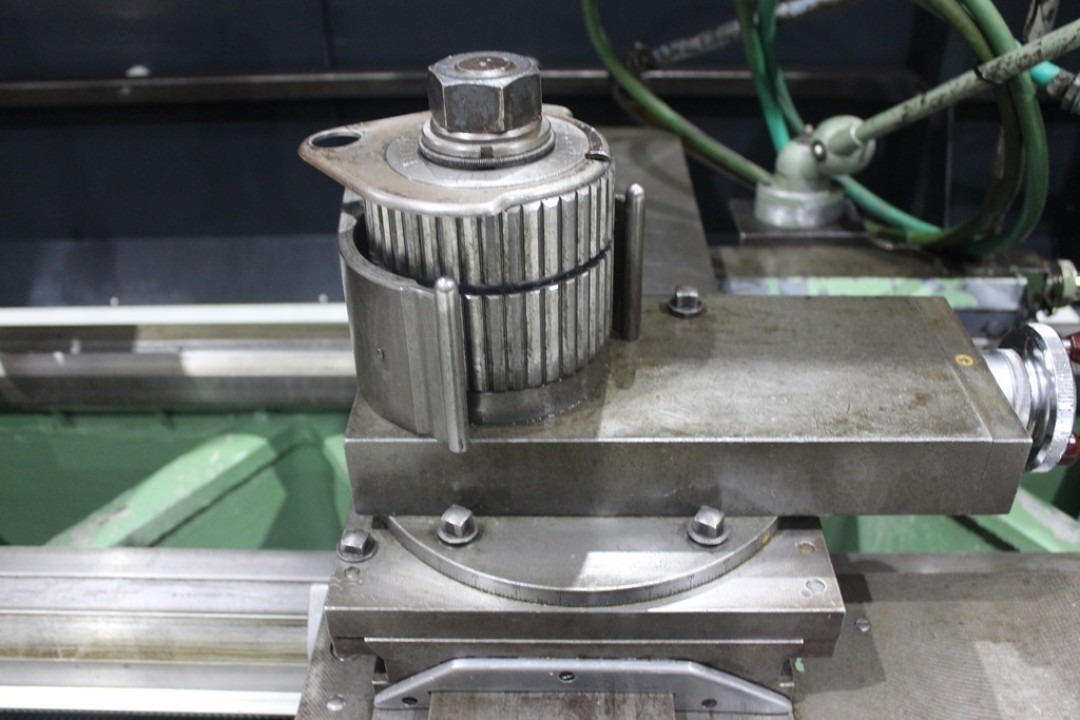

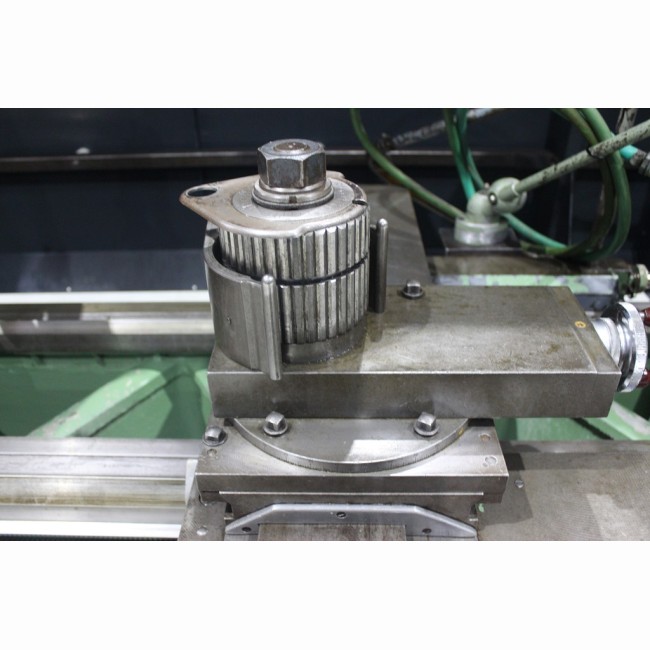

Type de tourelleTourelle Multifix type C
Lunette fixe
Lunette à suivre
Type de cône de broche
Type de cône de broche contre-pointeCM5
Nez de broche
Vitesse de broche (Tr/min)20 à 1600
Variateur de vitesse de broche
Puissance moteur de broche (kW)
Nombre de vitesses18
Plage d’avances de travail transversale (Mm/min)1/10 pas
Plage d’avances de travail longitudinale (Mm/min)1/5 pas
Plage d’avances rapides Transversales (Mm/min)
Plage d’avances rapides longitudinale (Mm/min)
FiletageOui
Plage de filetages métriques (mm)0.0937 à 56
Plage de filetages Withworth (filet/pouce)3/8 à 224
Plage de filetages Inch
Plage de filetages Module (nb)
Plage de filetage Diametral pich DP (nb)

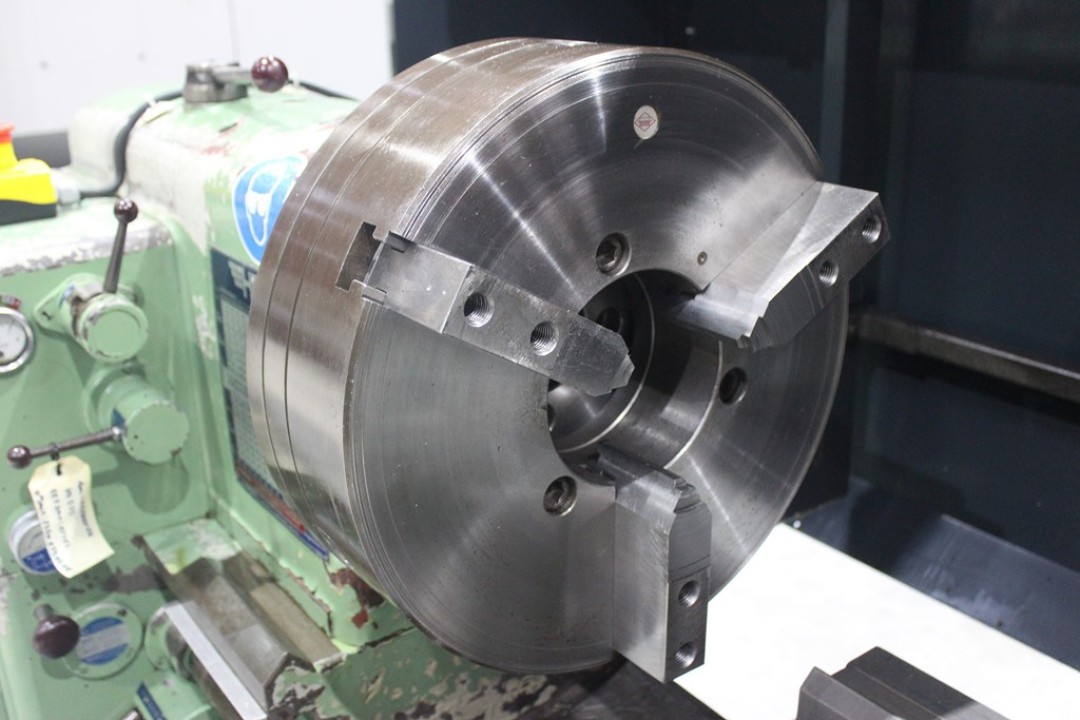

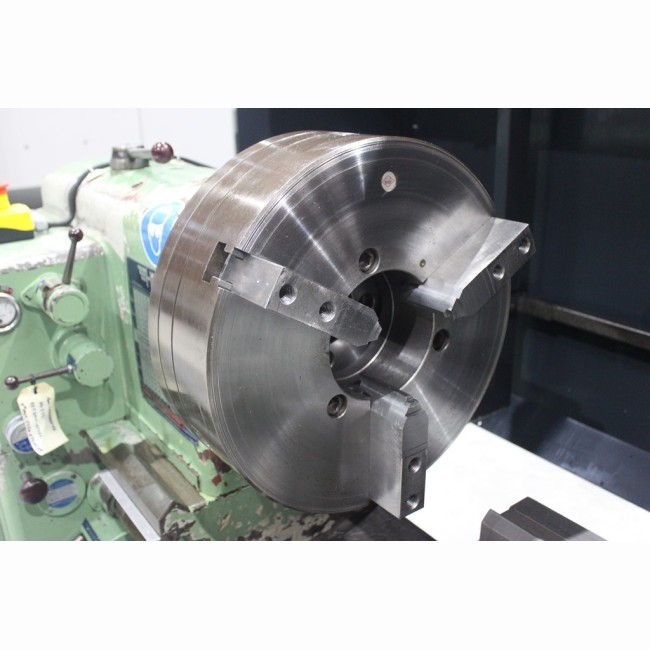

Mandrin 3Mors Manuel/HydroManuel
Diamètre du mandrin (mm)400
Alimentation électrique (V)

Equipements

HB575 / 3000
Appareil à retomber dans le pasEn option

Donnée de la machine

HB575 / 3000
Dimensions L x l x H (mm)4630 x 1200 x 1900
Poids (kg)
Année1979
