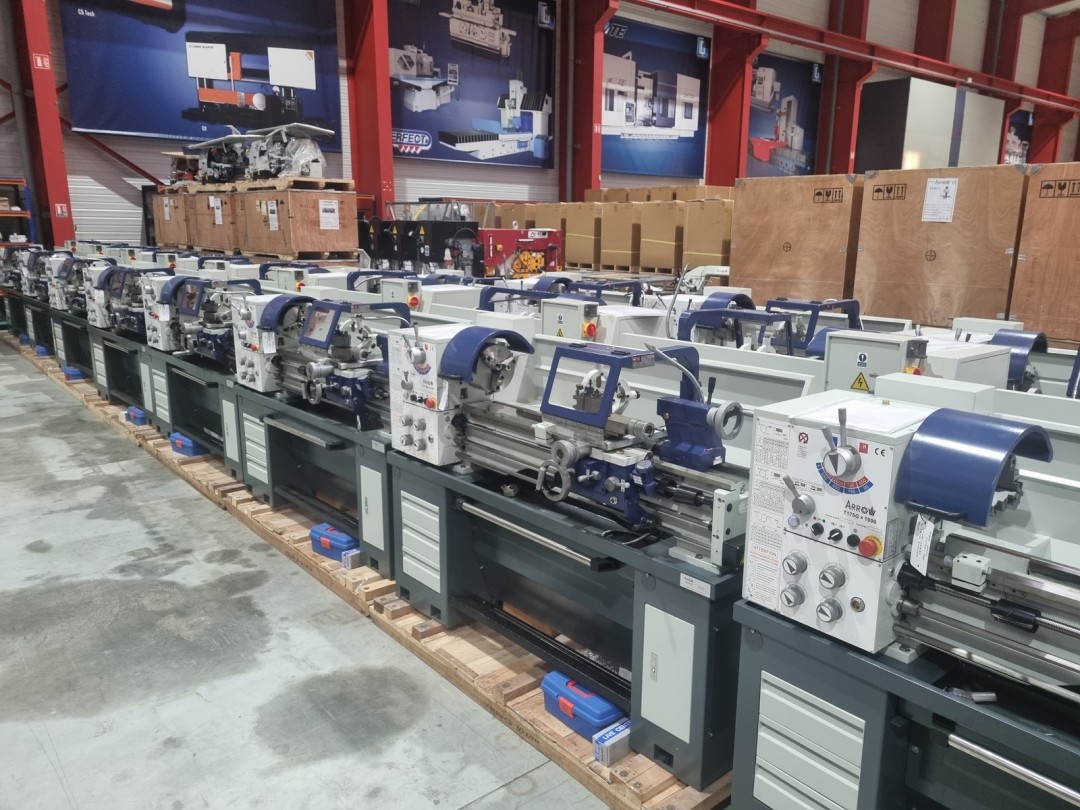

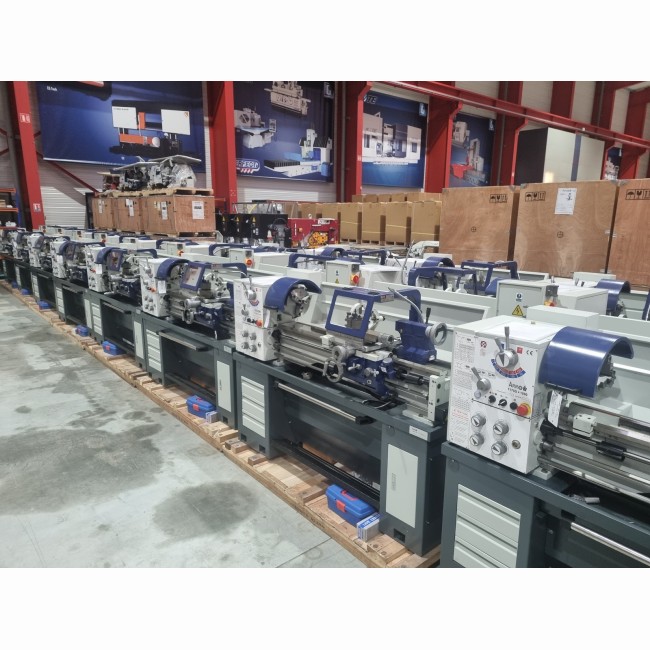

ARROW - T175Gx1000 - 11695

Désignation : T175Gx1000

Référence DMO : 11695

Marque : ARROW

Neuf

En stock



Brochure ARROW - T175Gx1000 - 11695    Fiche technique ARROW - T175Gx1000 - 11695


Renseignements ARROW - T175Gx1000 - 11695

DESCRIPTIF

     Machine de moyennes capacités qui trouvera sa place dans un atelier d’outillage pour la réalisation de gabarits et montages divers. Peu encombrant, il est doté de toutes les fonctionnalités nécessaires à la réalisation des opérations de tournage principales requises en mécanique. Egalement plébiscité pour des travaux en production et pièces unitaires complexes.

     Bénéfices clés :

  • Excellent rapport qualité prix
  • Machine disponible en stock
  • Machine fournie avec une multitude d'équipements
  • Machine contrôlée avec un essai d'usinage avant livraison
  • Machine intuitive adaptée aux nouveaux usagers
  • Machine conforme aux norme CE

CARACTÉRISTIQUES TECHNIQUES

T175Gx1000
Hauteur des pointes (mm)175
Diamètre de passage max sur le banc (mm)330
Diamètre de passage max sur la coulisse transversale (mm)198
Diamètre de passage max dans le rompu (mm)450
Largeur du banc (mm)186
Distance entre-pointe (mm)1000
Alésage de broche (mm)38
Type de cône de brocheCM6
Contre-pointe (Type de cône/diamètre/course) (mm)CM3/24/115
Plage de vitesse de rotation (Tr/min)90 à 2000
Nombre de vitessesVariateur
Plage d’avance longitudinales (mm/tr)0.052 à 1.392 (32)
Plage d’avances transversales (mm/tr)0.009 a 0.253 (32)
Plage de filetages métriques (mm)0.4 à 7 (26)
Plage de filetages Withworth (filet/pouce)4 à 56 (34)
Course max de la coulisse transversale (mm)175
Course max longitudinale (mm)860
Course max du petit chariot (mm)76
Section de l’outil de coupe (mm)16 x 16
Puissance moteur (Kw/V-Hz)1.5/400-50

EQUIPEMENTS

T175Gx1000
Moteur freinEn standard
Centrale d’arrosageEn standard
Mandrin 3 mors Ø200 avec jeu de mors réversibles montage camlock D1-5En standard
Mandrin 4 mors indépendants Ø200 (mors réversibles)En standard
Plateau de bridage Ø250En standard
Lunette fixe (capacité 8 à 60mm) et à suivre (capacité 40mm)En standard
x2 pointes sèches CM3En standard
Douille de réduction CM6/CM3En standard
Pointe tournante CM3En standard
Jeu d’engrenages pour filetages et avancesEn standard
Tourelle Multifix type E orientable (+/- 45°) avec 3 portes-outilsEn standard
Visualisation 2 axes avec règle en verreEn standard
Orientation +/- 45° du petit chariot
Socle avec tiroirsEn standard
Tiroir à coupeaux avec poignéeEn standard
Documentation technique en françaisEn standard
Certificat de conformité CEEn standard

DONNÉES DE LA MACHINE

T175Gx1000
Encombrement hors socle (LxlxH en mm)1940 x 760 x 1520
Poids (kg)580
