Tour conventionnel neuf ARROW type T255Gx1500/2000.
Machine de production de fortes capacités offrant un passage au dessus du banc de 510mm. Pour gros travaux en mécanique générale. Le couple à la broche très important et le mandrin de grandes dimensions autorisent de généreuses prises de passes lors de l’usinage de pièces de grandes dimensions (industrie navale, TP, gros oeuvre, réparation,…).
Bénéfices clés :
T255Gx1500/2000 | |
---|---|
Vitesses d’avances transversale (mm/tr) | 0.06 à 1.719 (35) |
Diamètre admis au dessus du banc (mm) | 510 |
Diamètre admis au dessus de la coulisse transversal (mm) | 305 |
Diamètre admis dans le rompu | 735 |
Distance entre pointes (mm) | 1500 ou 2000 |
Largeur du banc (mm) | 350 |
Puissance du moteur de broche (Kw) | 7.5 |
Alésage de broche (mm) | 80 |
Vitesse de broche (tr/min) | 25 à 1600 (12) |
Nez de broche | D1-8'' |
Cone de broche | CM7 |
Vitesses d’avances longitudinale (mm/tr) | 0.177 à 4.938 (35) |
Filetage (Oui / non) | Oui |
Hauteur de pointe (mm) | 255 |
Filetage métrique (nb) (mm) | 0.2 à 14 (77) |
Filetage Whitworth (filet/pouce) | 2 à 112 (60) |
Filetage module (nb) (MP) | 0.1 à 7 (38) |
Filetage Diametral pich DP (nb) (DP) | 4 à 112 (50) |
Course de la coulisse transversale (mm) | 316 |
Course du petit chariot (mm) | 130 |
Largeur du petit chariot (mm) | 110 |
Type de tourelle | Multifix type C3 orientable |
Diamètre du fourreau de la contrepointe (mm) | 75 |
Course du fourreau (mm) | 180 |
Cône morse de la contrepointe (CM) | CM5 |
T255Gx1500/2000 | |
---|---|
Encombrement (L x l x H) (mm) | 2960 x 1130 x 1440 ou 3460 x 1130 x 1440 |
Poids (kg) | 2300 ou 2550 |
T255Gx1500/2000 | |
---|---|
Moteur de frein | Standard |
Centrale d’arrosage | Standard |
Mandrin 3 mors Ø250 (mors M1 et M2 montés sur semelle trempée) montage camlock D1-8 | Standard |
Mandrin 4 mors indépendants Ø320 (mors réversibles) | Standard |
Plateau de bridage Ø450 | Standard |

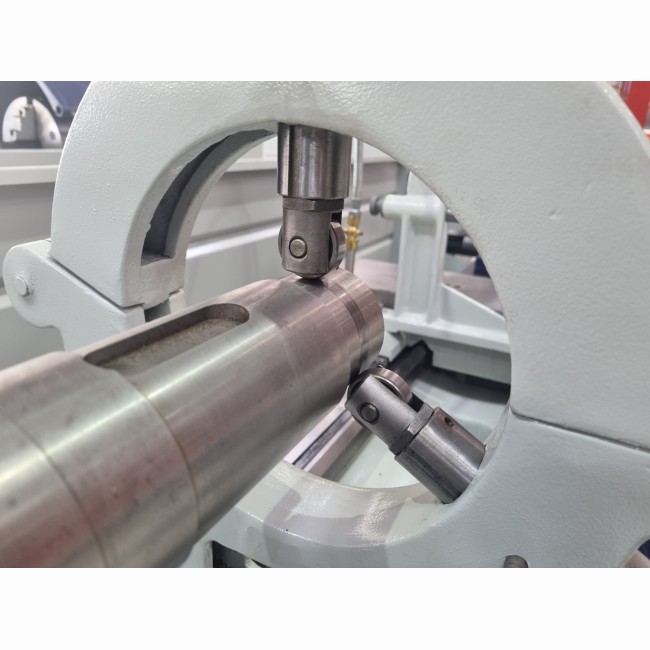

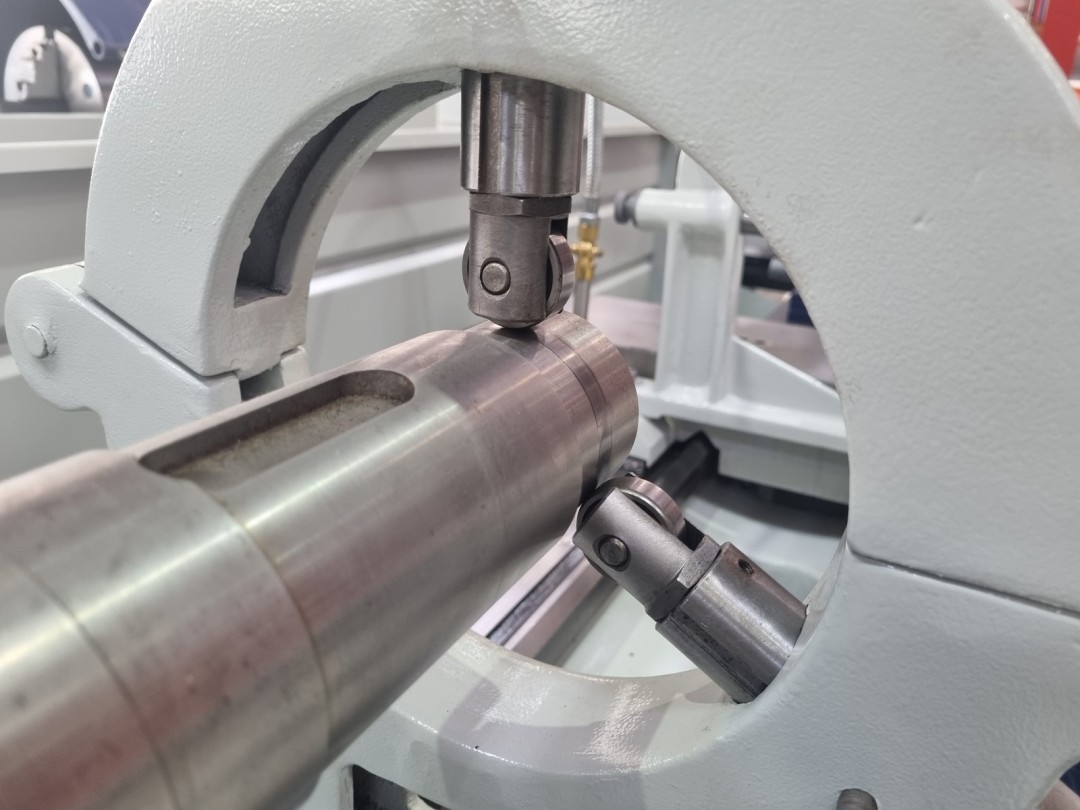

Lunettes fixe (Ø170mm) et à suivre (Ø124mm) | Standard |
x2 pointes sèches CM5 | Standard |
Douille de réduction CM7/CM5 | Standard |
Pointe tournante CM5 | Standard |
Tourelle Multifix type C3 orientable (-/+ 45°) avec 3 porte-outils | Standard |
Visualisation 2 axes avec règle en verre | Standard |
Lubrification des glissières automatique | Standard |
Déplacement rapide 2 axes à commande électrique par joystick | Standard |
Documentation technique en français | Standard |
Certificat de conformité CE | Standard |
