ARROW - T280Gx1500/2000/3000 - 11416

Désignation : T280Gx1500/2000/3000

Référence DMO : 11416

Marque : ARROW

Neuf

En stock



Brochure ARROW - T280Gx1500/2000/3000 - 11416    Fiche technique ARROW - T280Gx1500/2000/3000 - 11416


Renseignements ARROW - T280Gx1500/2000/3000 - 11416

DESCRIPTIF

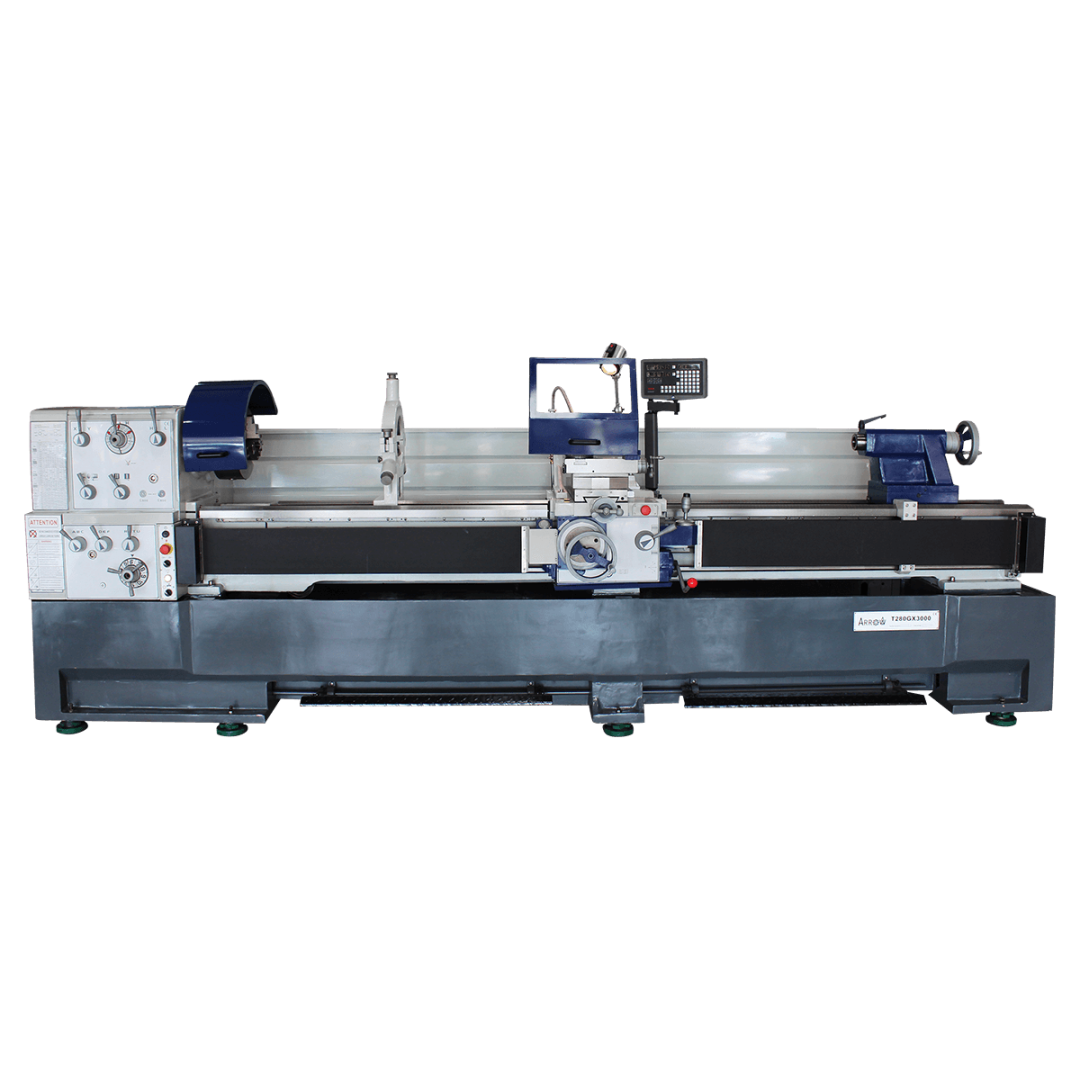

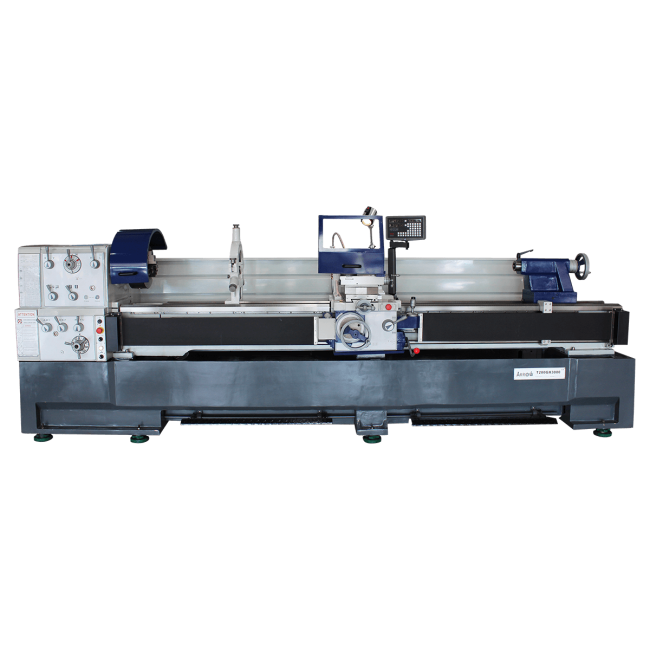

Tour conventionnel ARROW type T280Gx1500/2000/3000.

     Machine de production de grandes capacités avec un diamètre de 560mm et entre-pointe jusqu’à 3mm. Pour gros travaux en mécanique générale. Le couple à la broche très important et le mandrin de grandes dimensions autorisent de généreuses prises de passes lors de l’usinage de pièces de grandes dimensions (industrie navale, TP, gros oeuvre…).

     Bénéfices clés :

  • Excellent rapport qualité prix
  • Machine disponible en stock
  • Machine fournie avec une multitude d'équipements
  • Machine contrôlée avec un essai d'usinage avant livraison
  • Machine adaptée à l'usinage des pièces de grandes dimensions
  • Machine adaptée à l'usinage des pièces en grande série
  • Machine intuitive adaptée aux nouveaux usagers
  • Machine conforme aux norme CE

Caractéristiques techniques

T280Gx1500/2000/3000
Hauteur de pointe (mm)280
Diamètre admis au dessus du banc (mm)560
Diamètre admis au dessus de la coulisse transversal (mm)355
Diamètre admis dans le rompu785
Distance entre pointes (mm)1500 ou 2000 ou 3000
Puissance du moteur de broche (Kw)7,5
Alésage de broche (mm)105
Vitesse de broche (tr/min)25 à 1620
Variateur de broche (Oui / non)Sans
Nombre de vitesses12
Nez de brocheCAMLOCK D1-8''DIN55029)
Cone de brocheØ113 (1:20)
Nombre de vitesses d’avances35
Vitesses d’avances longitudinale (mm/tr)0.177 à 4.938 (35)
Vitesses d’avances transversale (mm/tr)0.06 à 1.719 (35)
Filetage (Oui / non)Oui
Filetage métrique (nb) (mm)0.2 à 14 (77)
Filetage Whitworth (nb) (filet/pouce)2 à 112 (60)
Course de la coulisse transversale (mm)316
Course du petit chariot (mm)130
Type de tourelleMultifix type C3 orientable

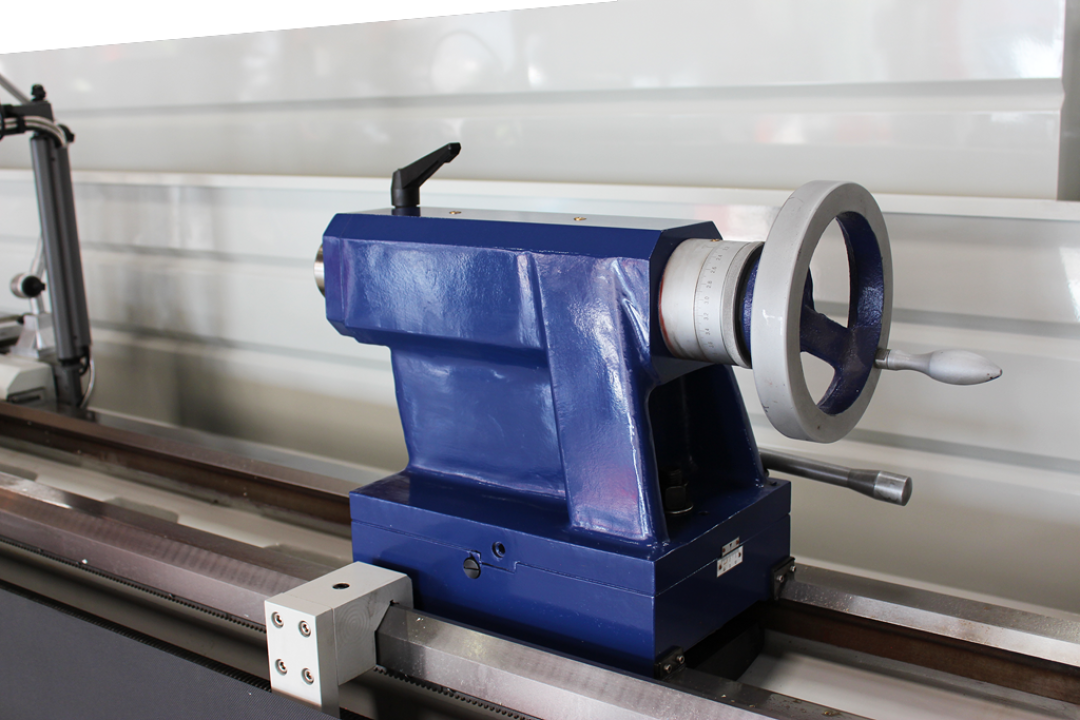

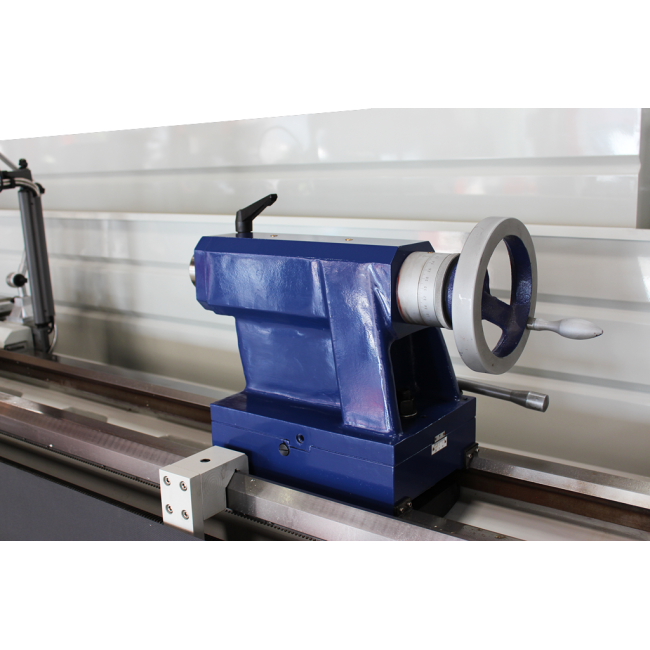

Course du fourreau (mm)180
Cône morse de la contrepointeCM5
Alimentation électrique380V triphasé
Type de moteur de brocheasynchrone
Diametre du fourreau (mm)75
Plage de filetages module (mm)0.1 à 7 (38)
Plage de filetages D.P4 à 112 (50)

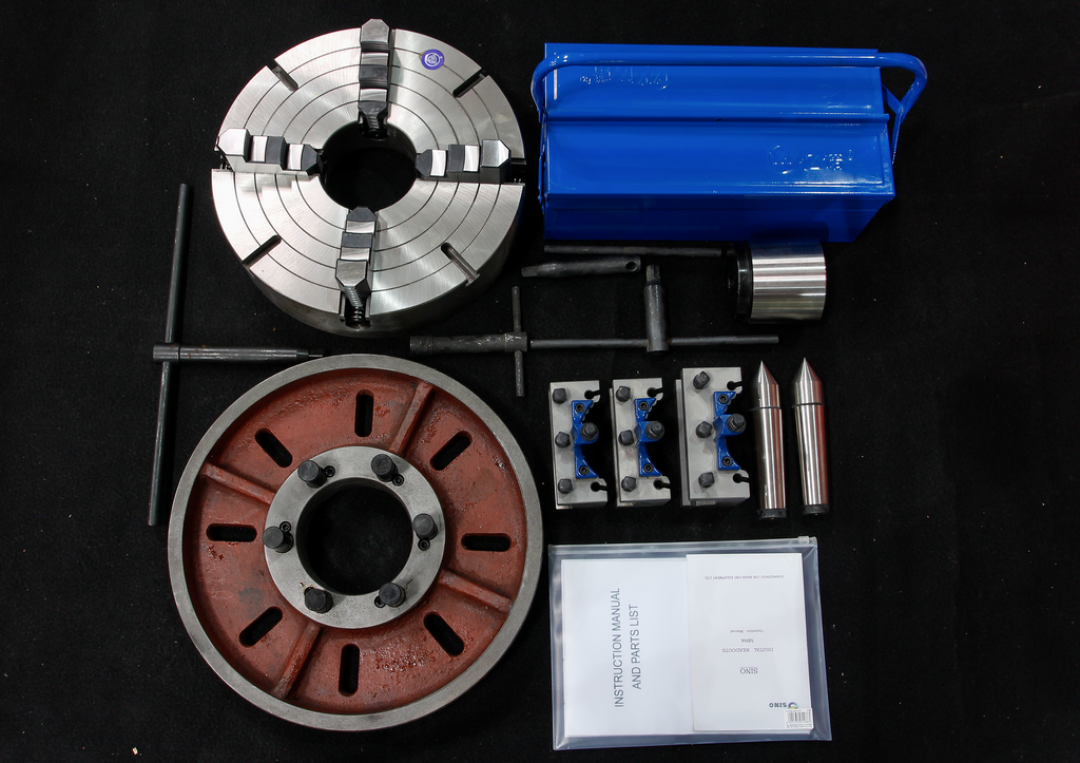

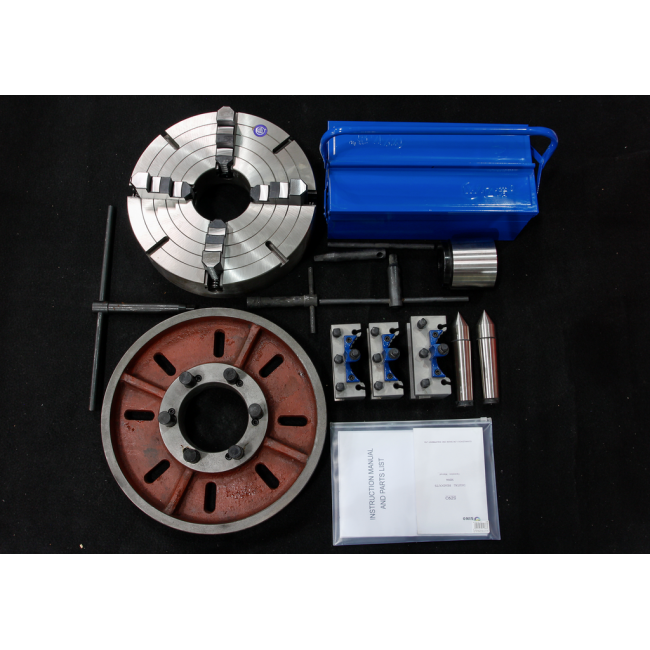

Equipements

T280Gx1500/2000/3000
Mandrin 3 mors Ø315 (mors M1 et M2 montés sur semelle trempée) montage camlock D1-8Standard
Mandrin 4 mors indépendants Ø320 (mors réversibles)Standard
Plateau de bridage Ø450Standard

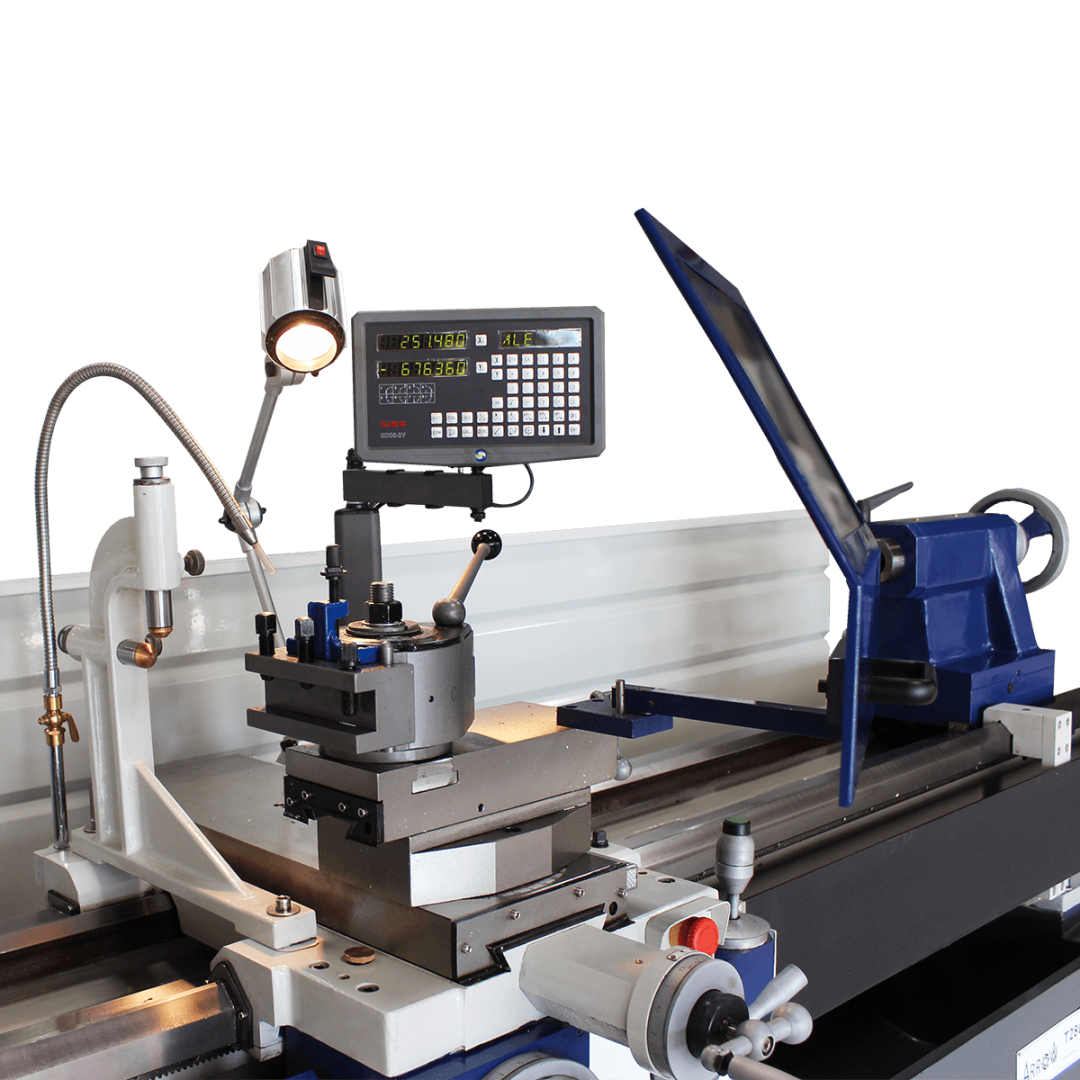

Visualisation 2 axes avec règles en verresStandard
x2 pointes sèches CM5Standard

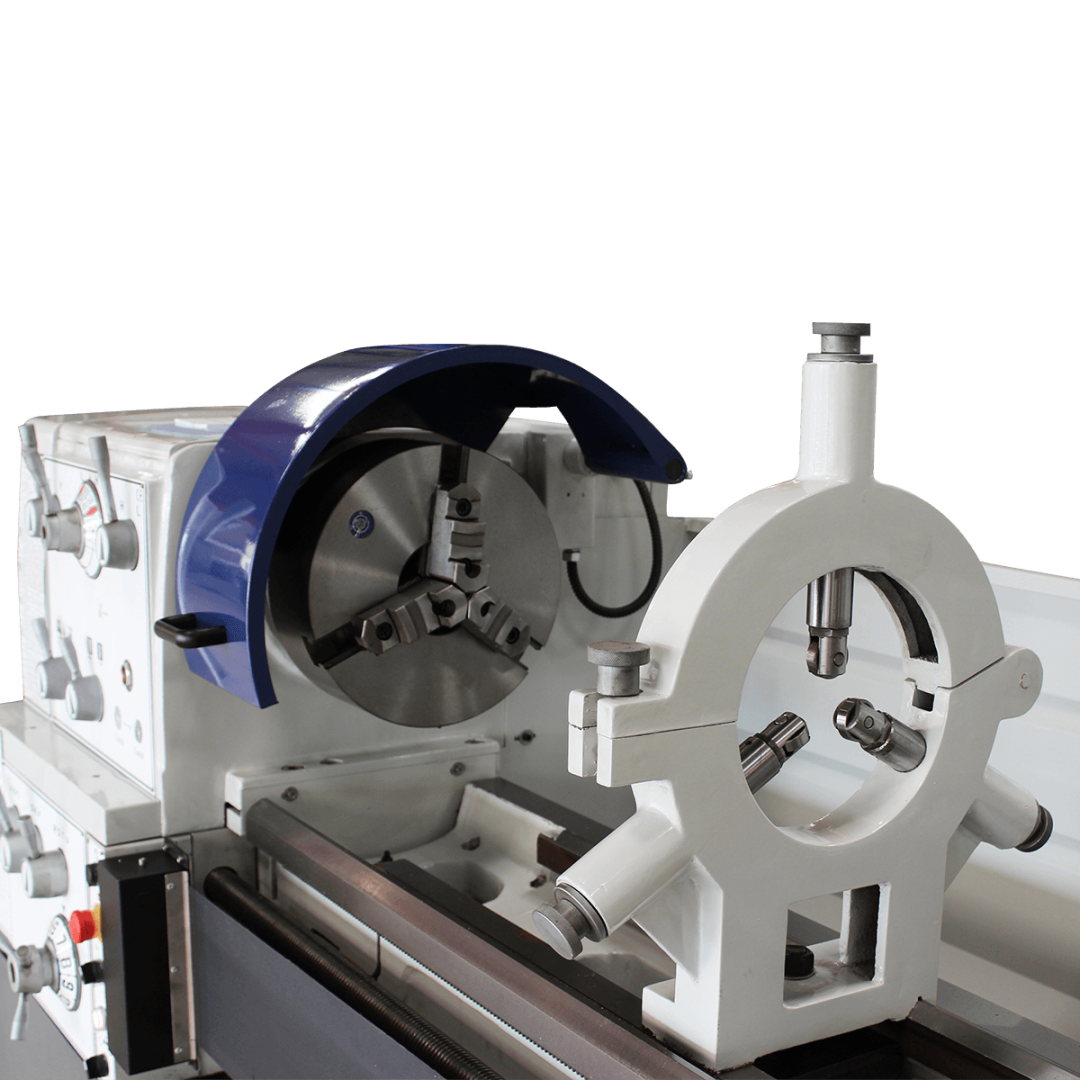

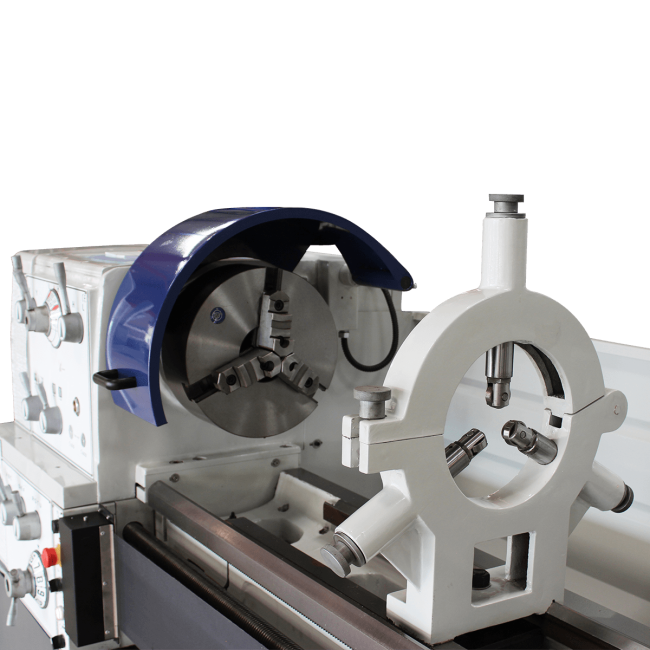

Lunettes fixe (Ø170mm) et à suivre (Ø124mm)Standard
Centrale d’arrosageStandard
Douille de réduction [Ø119 (1:20)/CM5]Standard
Moteur de freinStandard
Tourelle Multifix type C3 orientable (-/+ 45°) avec 3 porte-outilsStandard
Pointe tournante CM5Standard
Lubrification des glissières automatiqueStandard
Déplacement rapide 2 axes à commande électriqueStandard
Documentation technique en françaisStandard
Certificat de conformité CEStandard

Données de la machine

T280Gx1500/2000/3000
Encombrement hors socle (L x l x H) (mm)3240 x 1130 x 1440 à 4740 x 1130 x 1440
Poids (kg)3345
