ARROW - T330Gx2000/3000 - 10989

Désignation : T330Gx2000/3000

Référence DMO : 10989

Marque : ARROW

Neuf

En stock



Brochure ARROW - T330Gx2000/3000 - 10989    Fiche technique ARROW - T330Gx2000/3000 - 10989


Renseignements ARROW - T330Gx2000/3000 - 10989

DESCRIPTIF

Tour conventionnel ARROW type T330Gx2000/3000

     Machine de production avec embrayage permettant de tourner des pièces au-dessus du banc Ø660mm. Pour gros travaux en mécanique générale. Le couple à la broche très important et le mandrin de grande dimension autorisent de généreuses prises de passes lors de l’usinage de pièces de grandes dimensions (industrie navale, TP, gros oeuvre…).

 Bénéfices clés :

  • Excellent rapport qualité prix

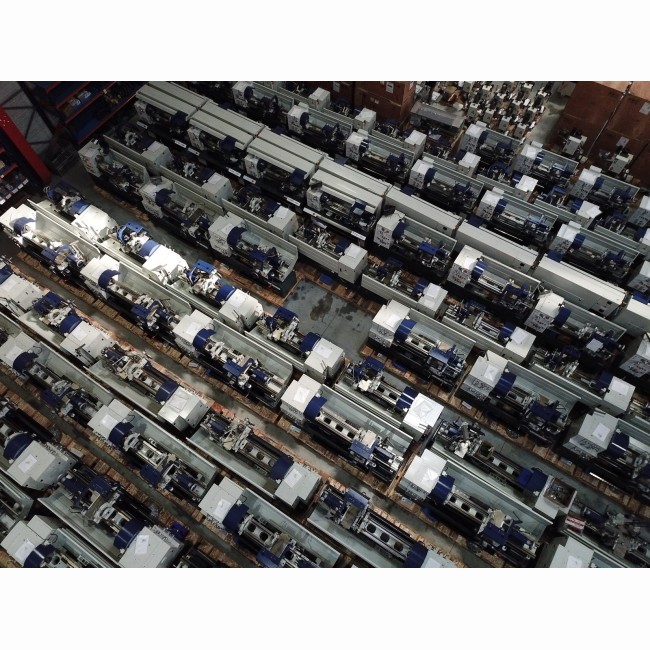

  • Machine disponible en stock
  • Machine fournie avec une multitude d'équipements
  • Machine contrôlée avec un essai d'usinage avant livraison
  • Machine adaptée à l'usinage des pièces de grandes dimensions
  • Machine adaptée à l'usinage des pièces en grande série
  • Machine conforme aux norme CE

Caractéristiques techniques

T330Gx2000/3000
Distance entre pointes (mm)2000 ou 3000
Hauteur des pointes (mm)330
Diamètre de passage maxi sur le banc
Diamètre de passage maxi sur la coulisse transversale440
Diamètre de passage maxi dans le rompu900
Diamètre de passage maxi dans la broche (alésage de broche) (mm)105
Course maxi de la coulisse transversale (mm)368
Course maxi du fourreau de contre pointe (mm)235
Diamètre du fourreau de la contre pointe (mm)90
Largeur du banc (mm)400
Course du petit chariot (mm)230
Type de tourelleMultifix type C3 orientable
Lunette fixeAvec
Lunette à suivreAvec
Type de cône de brocheØ 113 (1:20)
Type de cône de broche contre-pointeCM5
Nez de brochecamlock D1-8
Vitesse de broche (Tr/min)25 à 1600
Variateur de vitesse de brocheSans
Puissance moteur de broche (kW)7.5
Nombre de vitesses16
Plage d’avances de travail transversale (Mm/min)0.022 à 0.74 (25)
Plage d’avances de travail longitudinale (Mm/min)0.044 à 1.48 (25)
FiletageAvec
Plage de filetages métriques (mm)0.45 à 120 (54)
Plage de filetages Withworth (filet/pouce)7/16 à 80 (54)
Plage de filetages Module (nb)0.25 à 60 (46)
Plage de filetage Diametral pitch DP (nb)7/8 à 160 (42)
Diamètre du mandrin (mm)315
Alimentation électrique (V)400-50
Dimensions L x l x H (mm)3740 x 1140 x 1840 ou 4750 x 1140 x 1840
Poids (kg)3345 ou 3715

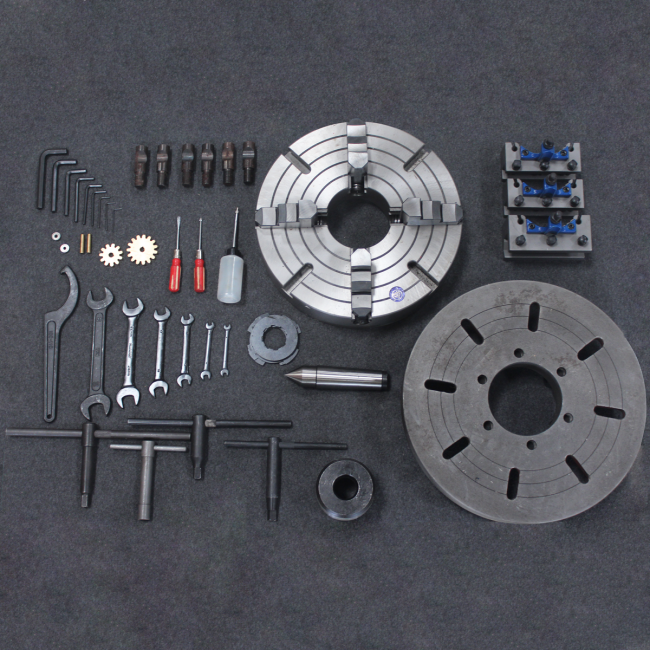

Equipements

T330Gx2000/3000
Moteur de freinStandard
Centrale d’arrosageStandard
Mandrin 3 mors Ø315 (mors M1 et M2 montés sur semelle trempée) montage camlock D1-8Standard
Mandrin 4 mors indépendants Ø400 (mors réversibles)Standard
Plateau de bridage Ø450Standard

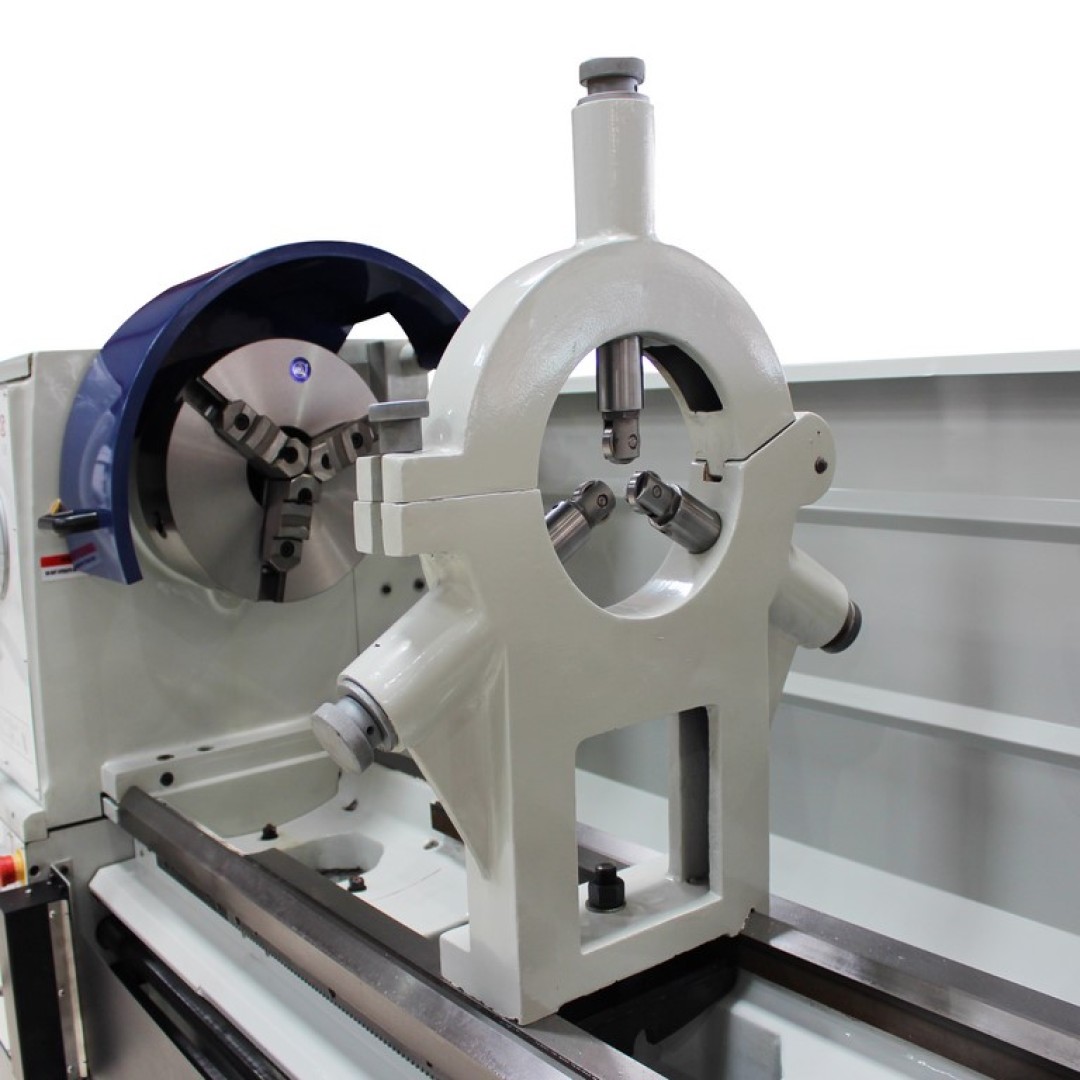

Lunettes fixe (Ø190mm) et à suivre (Ø140mm)Standard
x2 pointes sèches CM5Standard
Douille de réduction [Ø113 (1:20)/CM5]Standard
Pointe tournante CM5Standard
Tourelle Multifix type C3 orientable (-/+ 45°) avec 3 porte-outilsStandard
Visualisation 2 axes avec règle en verreStandard
Lubrification des glissières automatiqueStandard
Déplacement rapide 2 axes à commande électrique (joystick)Standard
Documentation technique en françaisStandard
Certificat de conformité CEStandard
