Gamme de tour conventionnel OlYMPIC type T400 à T730
Cette gamme de tour est la plus rependue dans l’industrie, et permet de couvrir 90% des besoins d’usinages. La rigidité et la maniabilité sont les arguments principaux de ces machines. Ces tours conventionnels offrent un passage de 440 à 730 mm sur le banc et de 1000 à 5000 mm entre pointes , faisant partie d'une large gamme . Fabriqué en Europe de l'est depuis 60 ans, ils peuvent être à boite traditionnel ou variateur .Ils peuvent recevoir en option : lunette , appareil à tourner conique , appareil à retomber dans le pas ... Leurs grande souplesse d'utilisation tient au fait de l’utilisation d'un joystick permettant à lui seul de commander les deux axes ainsi que les avances lentes et rapides. Construit à partir d'un bâti fonte rectifié et traité à 65HRc. Ces tours sont résolument construits pour durer !
Bénéfices clés de ces machines :
Excellent rapport qualité prix
Machine disponible en stock
Machine conforme aux norme CE
Contrôlée avec essai d'usinage avant livraison
Machine fournie avec une multitude d'équipements
Machine polyvalente, construite pour un usinage des pièces en série
Machine adapté à l'usinage des pièces demandant une grande précision
Machine intuitive adaptée aux nouveaux usagers
T400 | T500 | T580 | T630 | T730 | |
---|---|---|---|---|---|

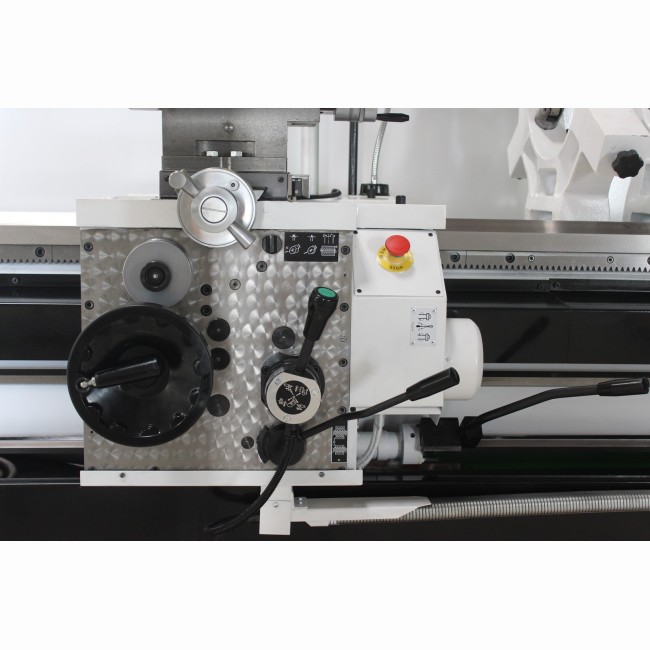

Commande de 2 et X et rapide sur 1 même Joystick | Standard | ||||
Bac à copeaux | Standard | ||||
Cartérisation de la vis mère | Standard | ||||
Tourelle carré 4 positions | Standard | ||||
Remorquage de la contre pointe | Standard | ||||
Protection mandrin | Standard | ||||
Mandrin 3 mors , 4 mors, plateau, mandrin à pince | En option | ||||
Lunette fixe et à suivre | En option | ||||
Pointe tournante | En option | ||||
Pédale d’arrêt d’urgence | En option | ||||
Appareil à retomber dans le pas | En option | ||||
Appareil à tourner conique | En option | ||||
Tourelle à changement rapide | En option | ||||
Visualisation 2 axes | En option | ||||
Variateur de vitesse de broche | En option |
T400 | T500 | T580 | T630 | T730 | |
---|---|---|---|---|---|
Hauteurs de pointes (mm) | 220 | 250 | 290 | 315 | 365 |
Passage au dessus du banc (mm) | 440 | 500 | 580 | 630 | 730 |
Passage au dessus de la coulisse transversale (mm) | 240 | 300 | 380 | 430 | 500 |
Passage dans le rompu (OPT) (mm) | 640 | 700 | 780 | 830 | 930 |
Largeur du banc (mm) | 400 | 400 | 400 | 400 | 400 |
Distance entre pointes (mm) | 1000/1500/.../4000/5000 | ||||
Nez de broche (DIN55027) | 8 | 8 | 8 | 11 | 11 |
Alésage de broche (mm) | 72 | 72 | 72 | 103 | 103 |
Cône de broche | CM7 | CM7 | CM7 | CM7 | CM7 |
Nombre de vitesses | 21 | 21 | 21 | 21 | 21 |
Plage de vitesses (tr/min) | 20 à 2000 | 20 à 2000 | 20 à 2000 | 12.5 à 1250 | 12.5 à 1250 |
Moteur de broche (kW) | 7.5 (11) | 7.5 (11) | 7.5 (11) | 11 | 11 |
Nombre d’avances | 120 | 120 | 120 | 120 | 120 |
Avances longitudinales (mm/tr) | 0.04 à 12 | 0.04 à 12 | 0.04 à 12 | 0.04 à 12 | 0.04 à 12 |
Avances transversales (mm/tr) | 0.02 à 6 | 0.02 à 6 | 0.02 à 6 | 0.02 à 6 | 0.02 à 6 |
Filetage métrique (mm) | 0.5 à 120 (64) | 0.5 à 120 (64) | 0.5 à 120 (64) | 0.5 à 120 (64) | 0.5 à 120 (64) |
Filetage pouce (Tpi) | 60 à 1/4 (64) | 60 à 1/4 (64) | 60 à 1/4 (64) | 60 à 1/4 (64) | 60 à 1/4 (64) |
Filetage module | 0.125 à 30 (64) | 0.125 à 30 (64) | 0.125 à 30 (64) | 0.125 à 30 (64) | 0.125 à 30 (64) |
Filetage D.P | 240 à 1 (64) | 240 à 1 (64) | 240 à 1 (64) | 240 à 1 (64) | 240 à 1 (64) |
Course transversale (mm) | 315 | 315 | 315 | 315 | 390 |
Course du petit chariot (mm) | 130 | 130 | 130 | 130 | 130 |
Diamètre du fourreau contre-pointe (mm) | 90 | 90 | 90 | 90 | 90 |
Cône morse de la contre-pointe | CM4 | CM4 | CM4 | CM4 | CM4 |
Course du fourreau (mm) | 230 | 230 | 230 | 230 | 230 |
Poids (pour E.T 2000) (kg) | 2900 | 2950 | 3010 | 3310 | 3500 |
