otmt - 252x1000 - 11775

Désignation : 252x1000

Référence DMO : 11775

Marque : otmt

Occasion

En stock



Brochure otmt - 252x1000 - 11775    Fiche technique otmt - 252x1000 - 11775


Renseignements otmt - 252x1000 - 11775

DESCRIPTIF

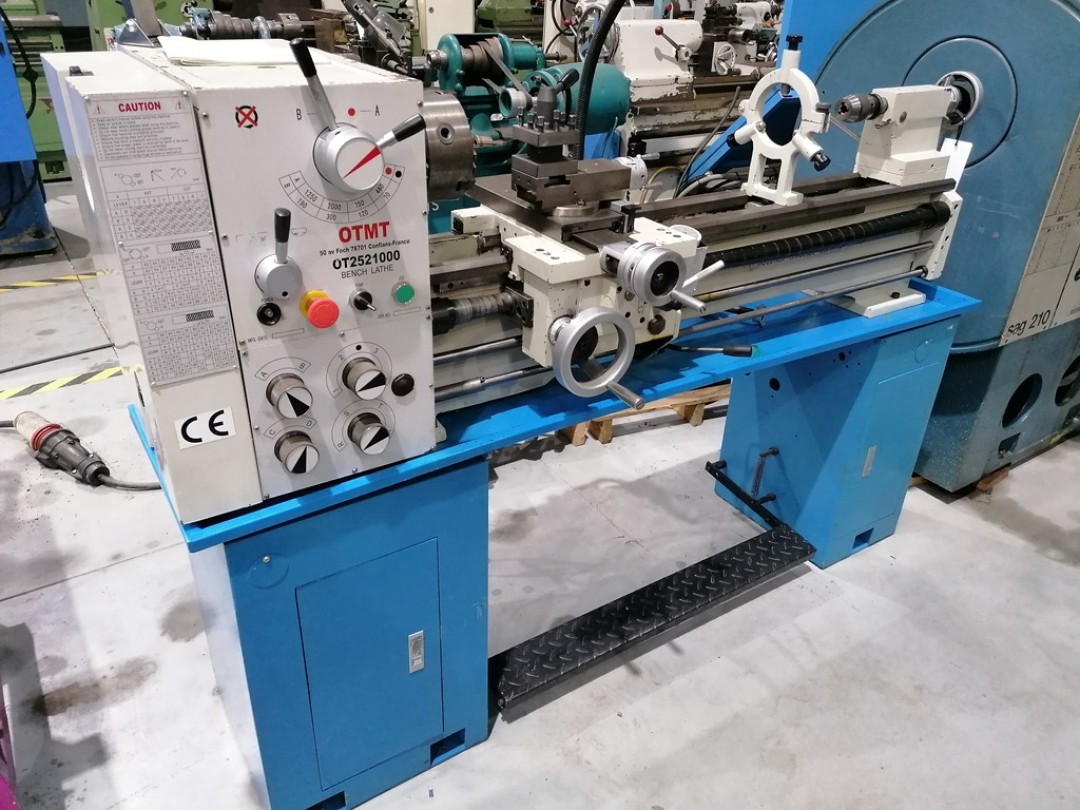

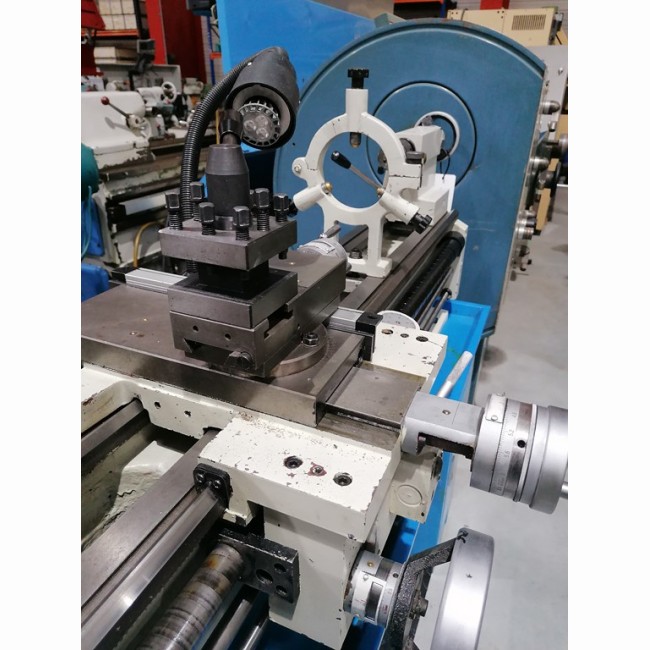

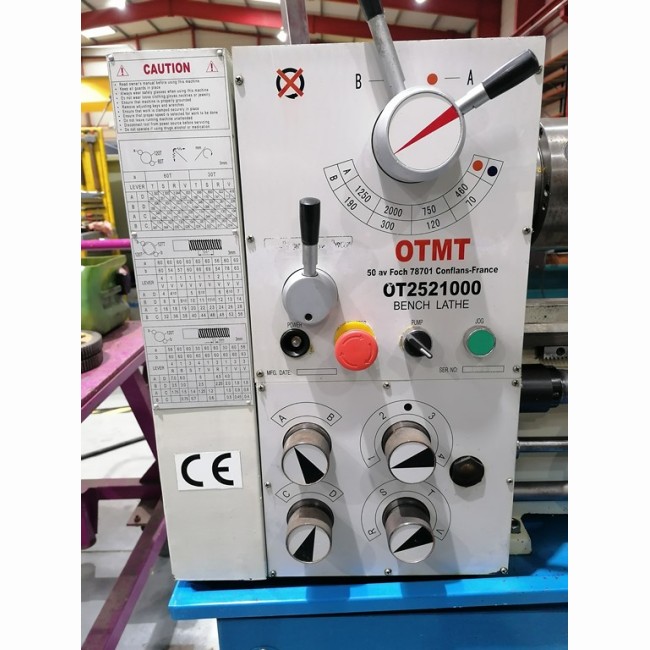

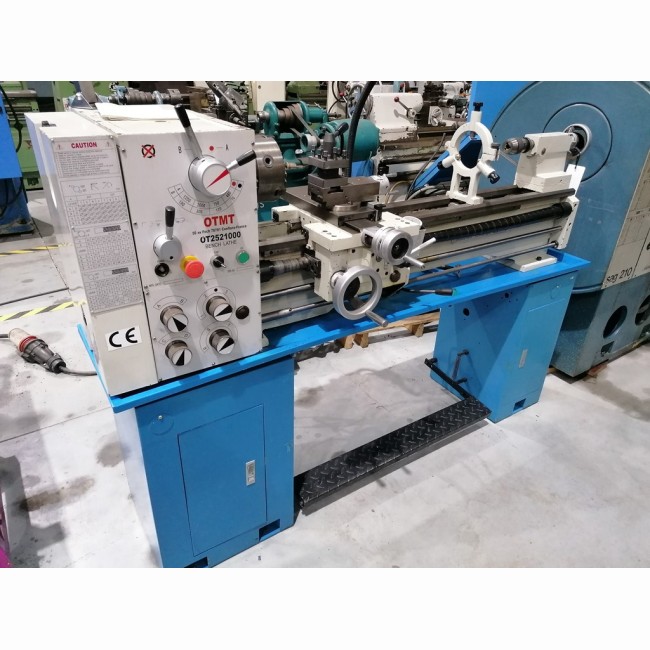

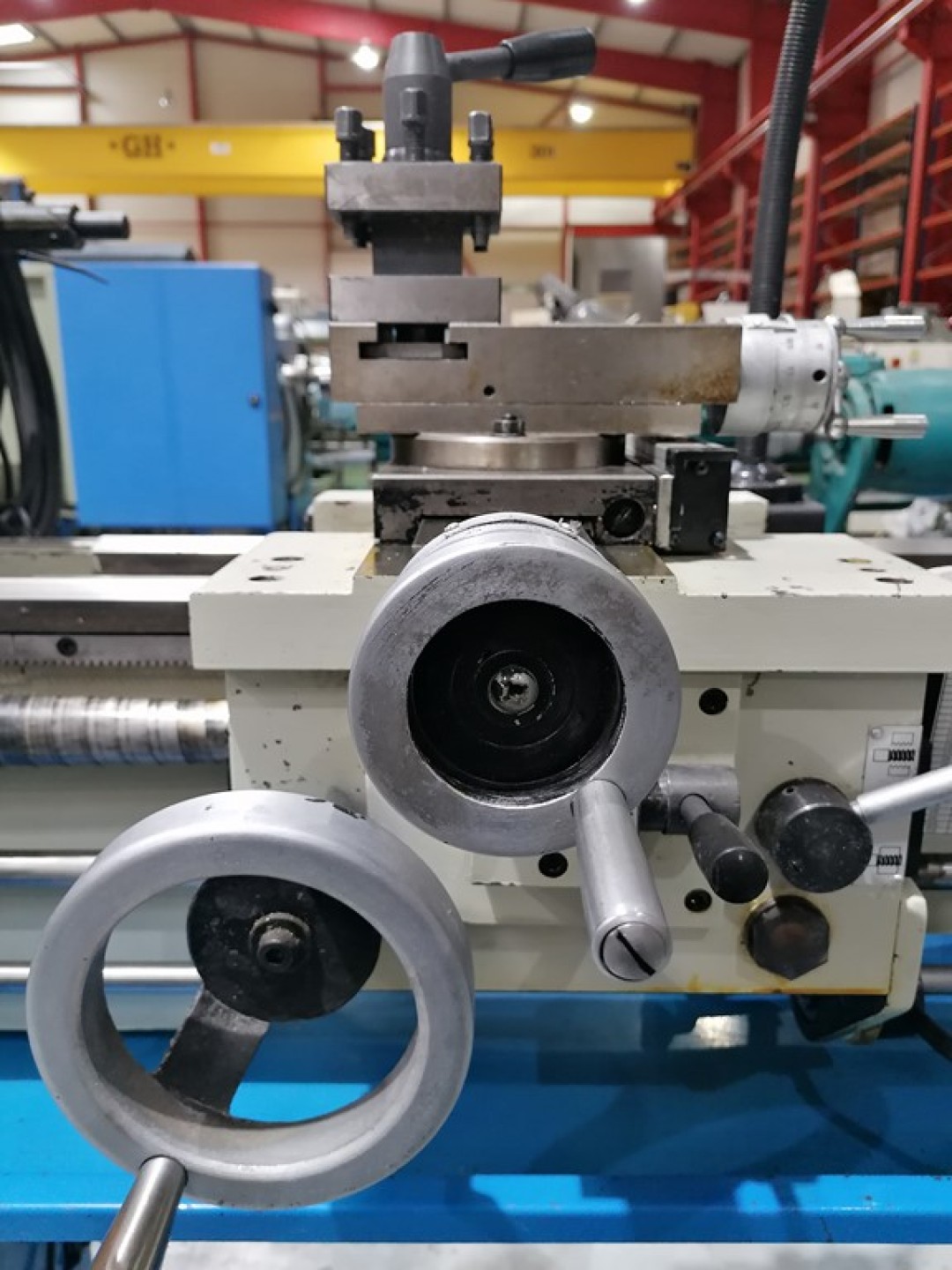

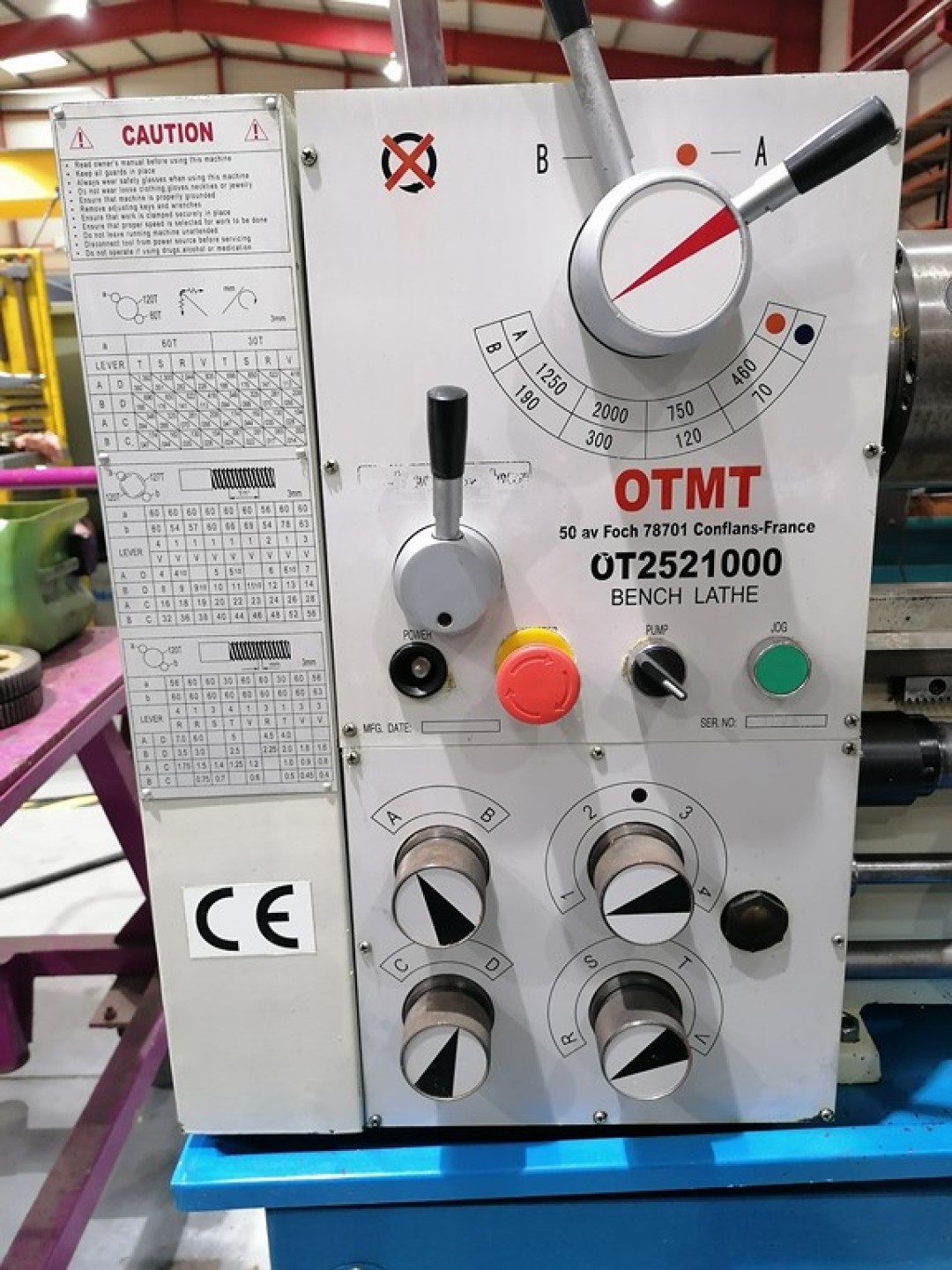

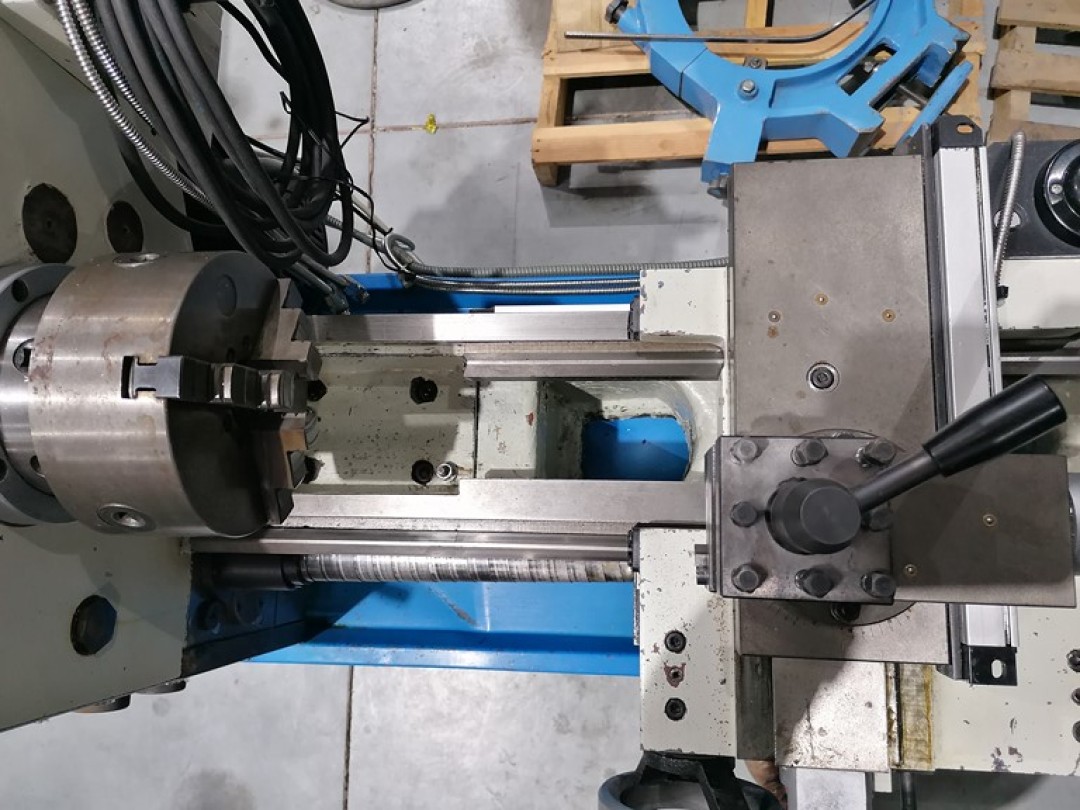

Tour conventionnel d'occasion OTMT type 252x1000

  • Distance entre pointe : 1000 mm
  • Hauteur des pointes : 175 mm
  • Tourelle carrée
  • Visualisation des 2 axes
  • Eclairage de la zone de travail

Caractéristiques techniques

OTMT 252x1000
Distance entre pointes (mm)10000
Hauteur des pointes (mm)165
Diamètre de passage maxi sur le banc330
Diamètre de passage maxi sur la coulisse transversale100
Diamètre de passage maxi dans le rompu
Diamètre de passage maxi dans la broche (alésage de broche) (mm)40
Course maxi de la coulisse transversale (mm)165
Largeur de la coulisse transversale (mm)120
Course maxi du fourreau de contre pointe (mm)95
Diamètre du fourreau de la contre pointe (mm)30
Largeur du banc (mm)180
Course du petit chariot (mm)70
Largeur du petit chariot (mm)80
Type de tourelleCarrée
Lunette fixeØ120
Lunette à suivre
Type de cône de broche
Type de cône de broche contre-pointeCM3
Nez de broche
Vitesse de broche (Tr/min)70 à 2000
Variateur de vitesse de broche
Puissance moteur de broche (kW)1.5
Nombre de vitesses8
Plage d’avances de travail transversale (Mm/min)
Plage d’avances de travail longitudinale (Mm/min)
Plage d’avances rapides Transversales (Mm/min)
Plage d’avances rapides longitudinale (Mm/min)
FiletageAvec
Plage de filetages métriques (mm)0.4 à 56
Plage de filetages Withworth (filet/pouce)de 4 à 78
Plage de filetages Inch
Plage de filetages Module (nb)
Plage de filetage Diametral pitch DP (nb)
Mandrin 3Mors Manuel/HydroManuel
Diamètre du mandrin (mm)Ø160
Alimentation électrique (V)220 Monophasé
Dimensions L x l x H (mm)
Poids (kg)
Année

Equipements

OTMT 252x1000
Appareil à retomber dans le pas
Moteur de frein
Centrale d’arrosage
Mandrin 3 mors Ø315 (mors M1 et M2 montés sur semelle trempée)
Mandrin 4 mors indépendants Ø400 (mors réversibles)
Plateau de bridage Ø450
Eclairage de la zone de travailStandard
x2 pointes sèches CM5
Douille de réduction [Ø113 (2:20/CM5)]
Pointe tournante CM5
Tourelle Multifix type B2 orientable (-/+ 45°) avec 3 porte-outils
Tourelle Multifix type C3 orientable (-/+ 45°) avec 3 porte-outils
Visualisation 2 axes avec règle en verreStandard
Lubrification des glissières automatique
Déplacement rapide 2 axes à commande électrique (joystick)
Documentation technique en français
Certificat de conformité CE
