CAZENEUVE - HB 575 x 1500 - 11569

Désignation : HB 575 x 1500

Référence DMO : 11569

Marque : CAZENEUVE

Occasion

En stock



   Fiche technique CAZENEUVE - HB 575 x 1500 - 11569


Renseignements CAZENEUVE - HB 575 x 1500 - 11569

DESCRIPTIF

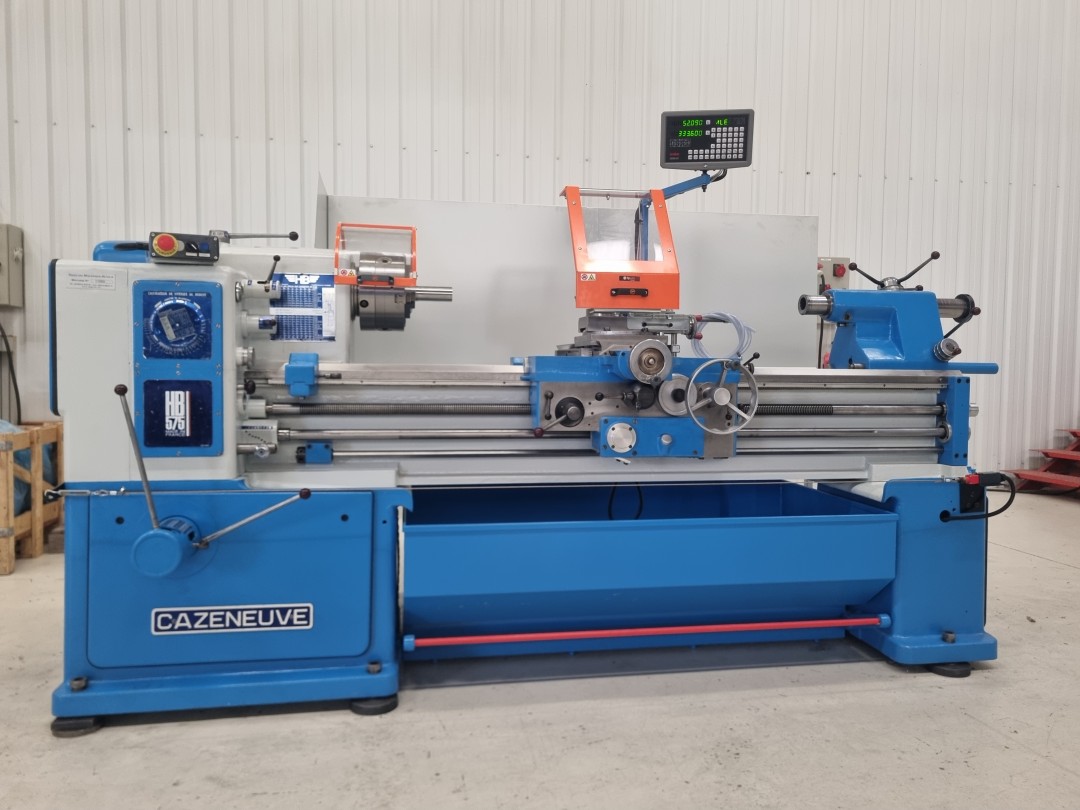

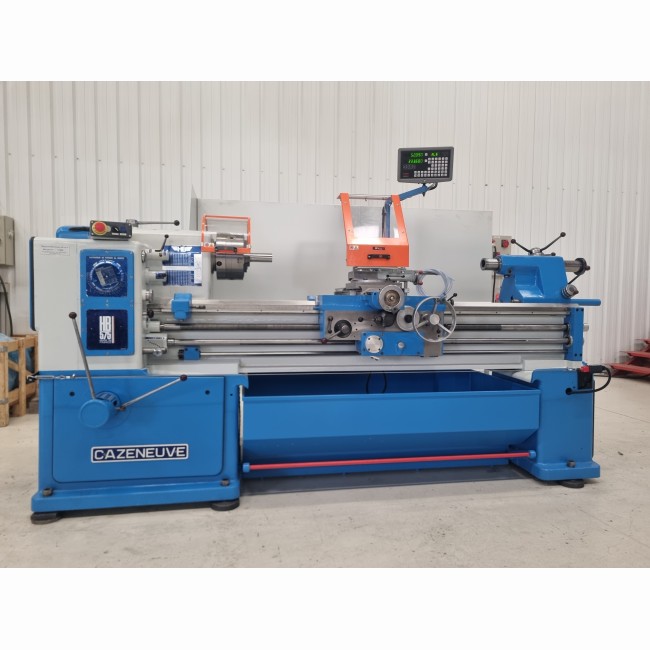

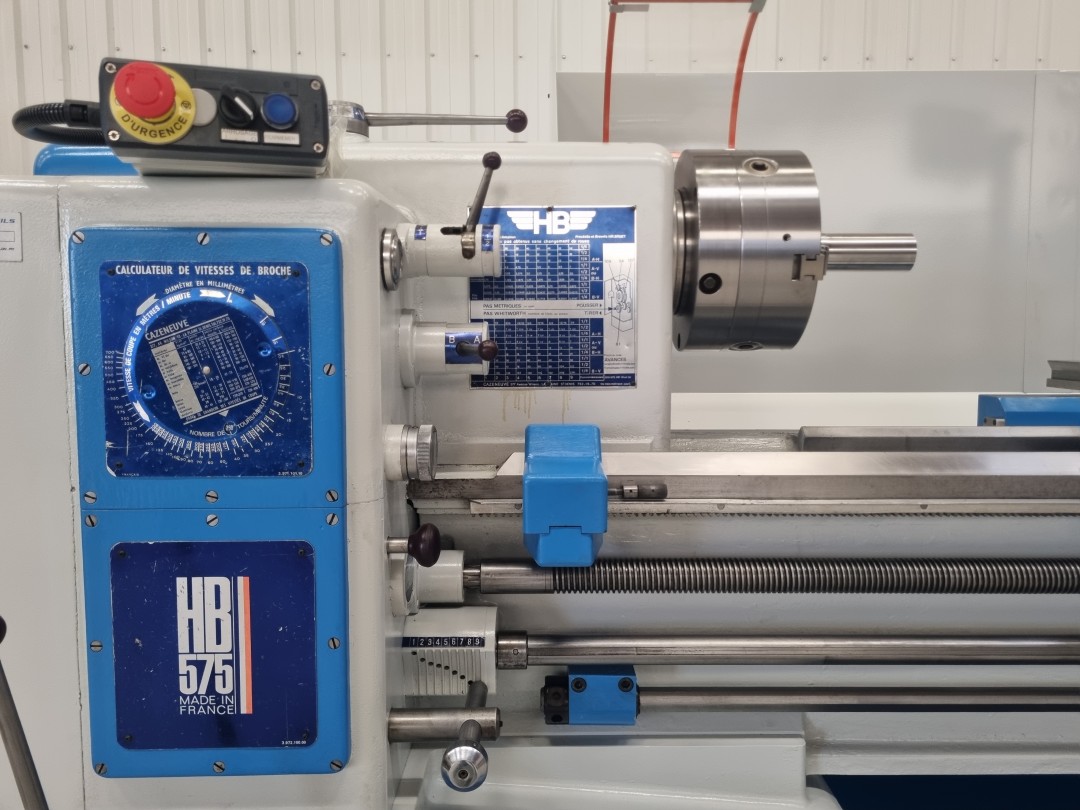

Tour conventionnel  d'occasion CAZENEUVE type HB575

Distance entre-pointes : 1500 mm

Diamètre de passage maxi sur le banc : 575 mm

machine équipée de:

  • Vitesses d'avances rapides

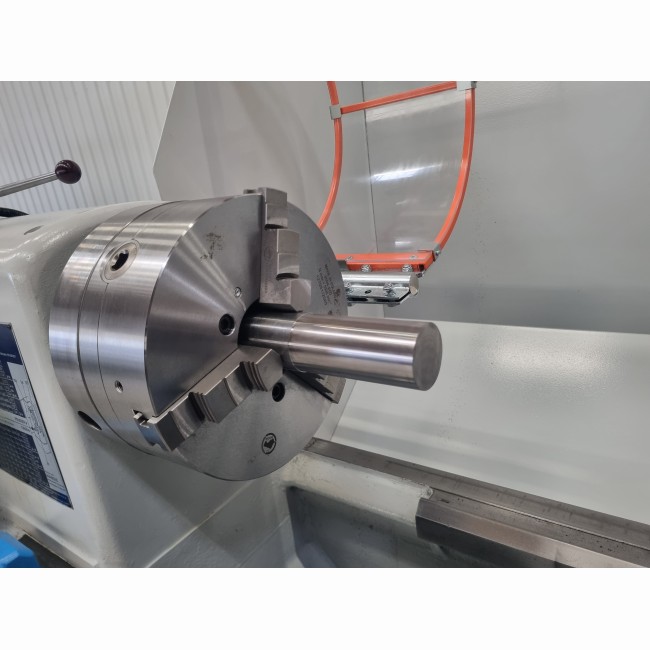

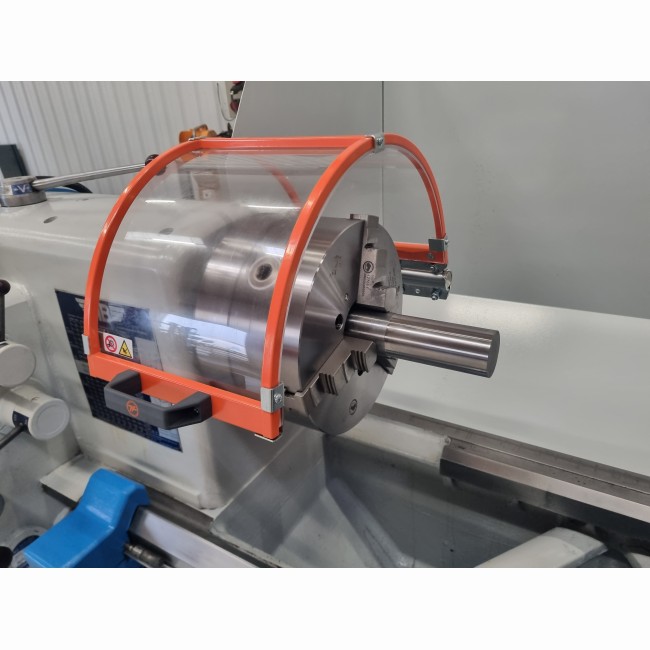

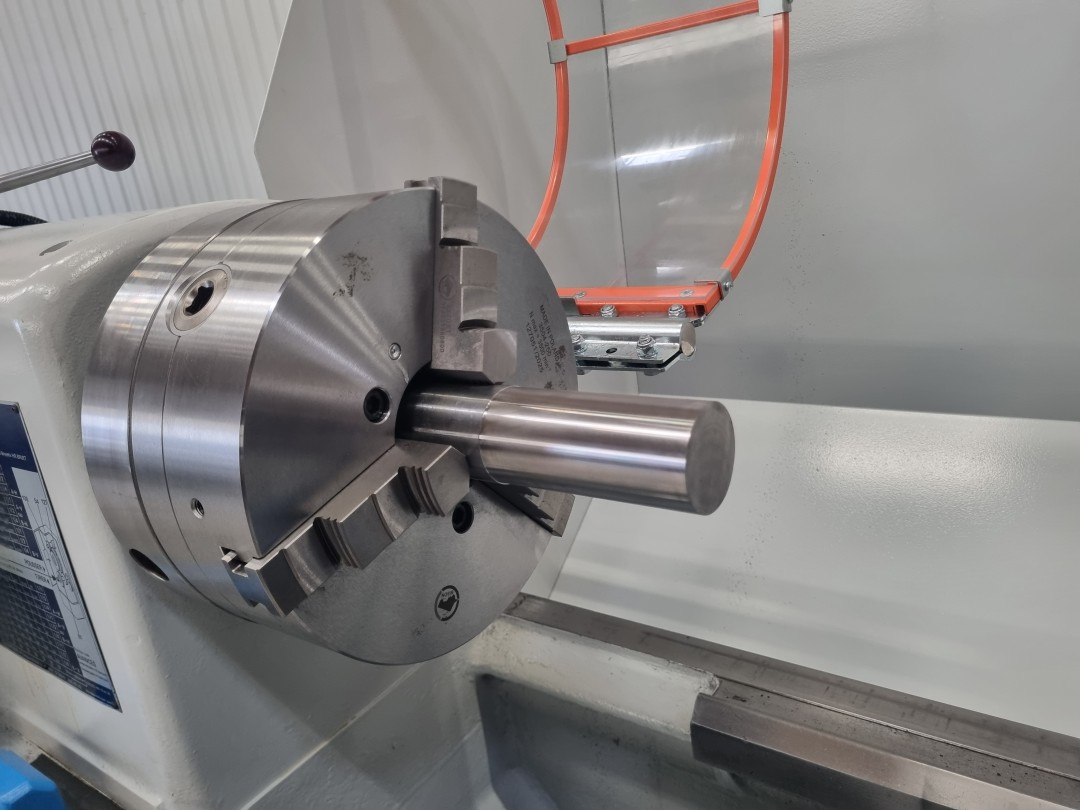

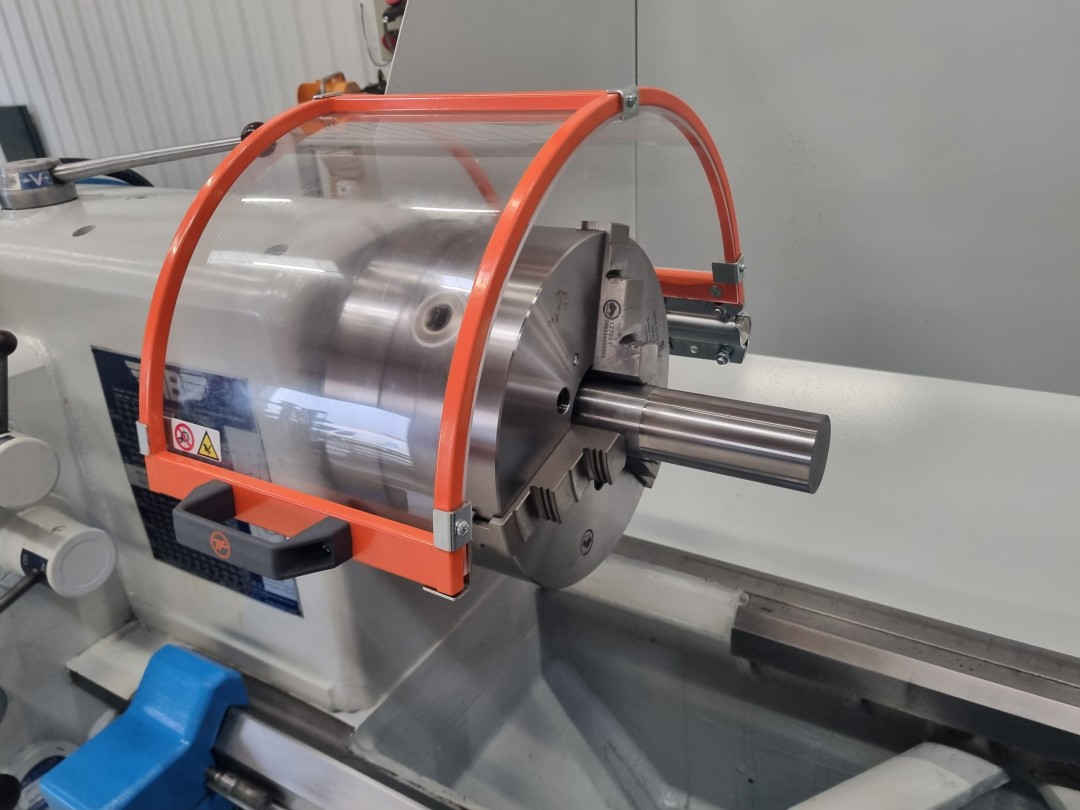

  • Mandrin 3 mors concentrique à serrage manuel
  • Jeux de mors

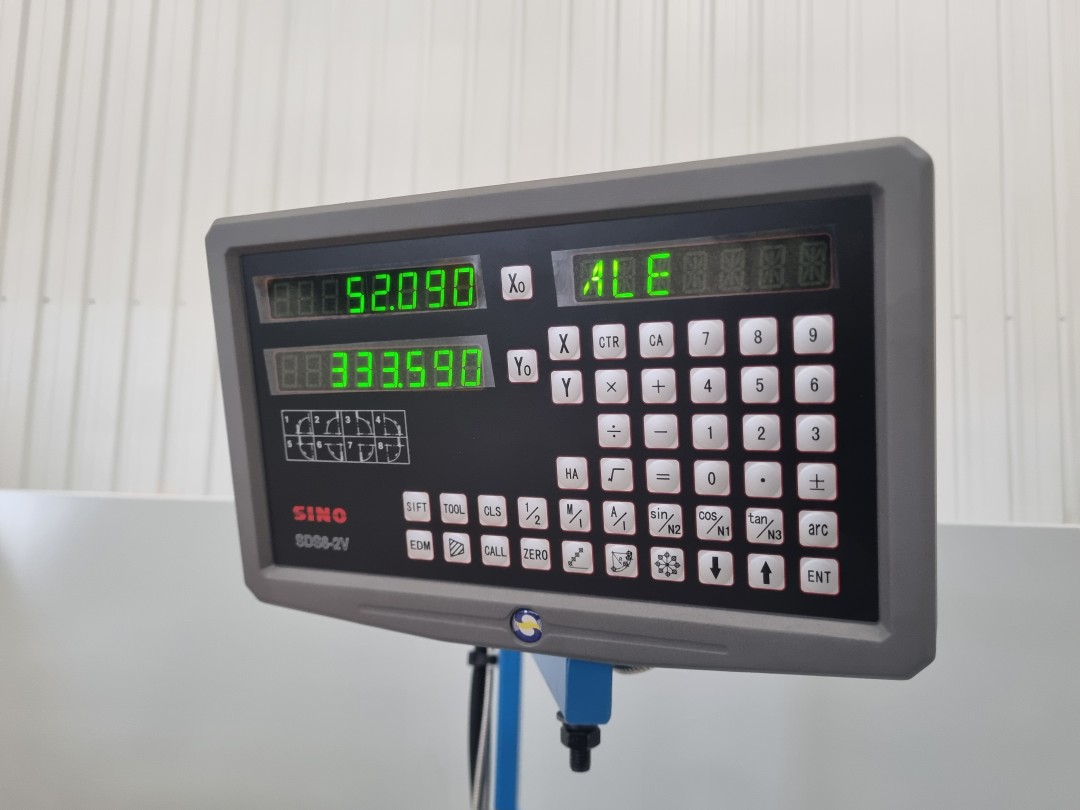

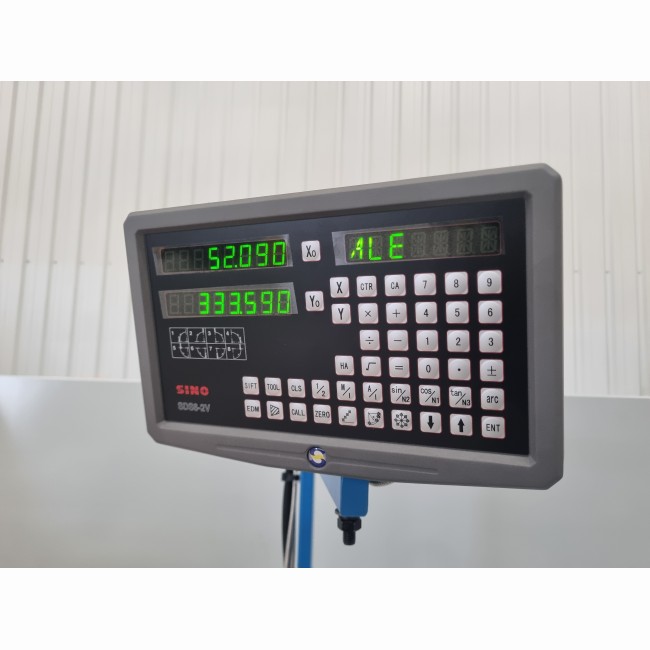

  • Visualisation 2 axes acu rite

Consultez l'alternative en neuf

www.didelon.fr/nos-machines-outils/machine-mecanique/tour/tour-conventionnel/fiche-4383-t216--t254

www.didelon.fr/nos-machines-outils/machine-mecanique/tour/tour-conventionnel/fiche-4717-t255gx15002000



EQUIPEMENTS

HB 575 x 1500
Moteur frein

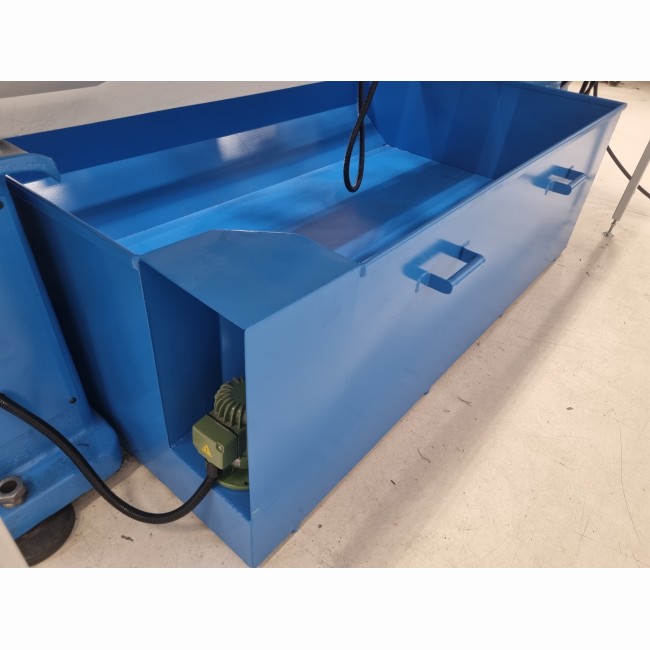

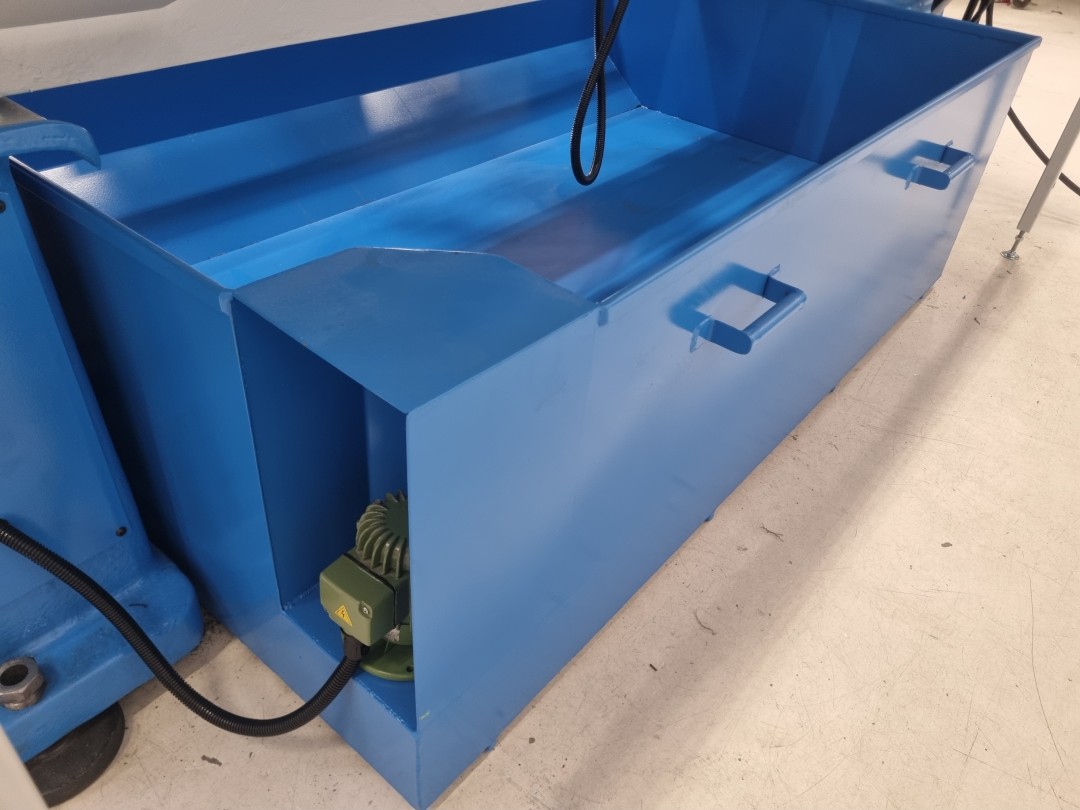

Centrale d’arrosage
Mandrin 3 morsStandard
Mandrin 4 mors indépendants Ø200 (mors réversibles)
Plateau de bridage Ø250
Lunette fixeStandard
Nez de broche camlock D1-4
Barre de chariotage hexagonale
x2 pointes sèches (CM3
Douille de réduction CM5/CM3
Pointe tournante CM3
Jeu d’engrenages pour filetages et avances

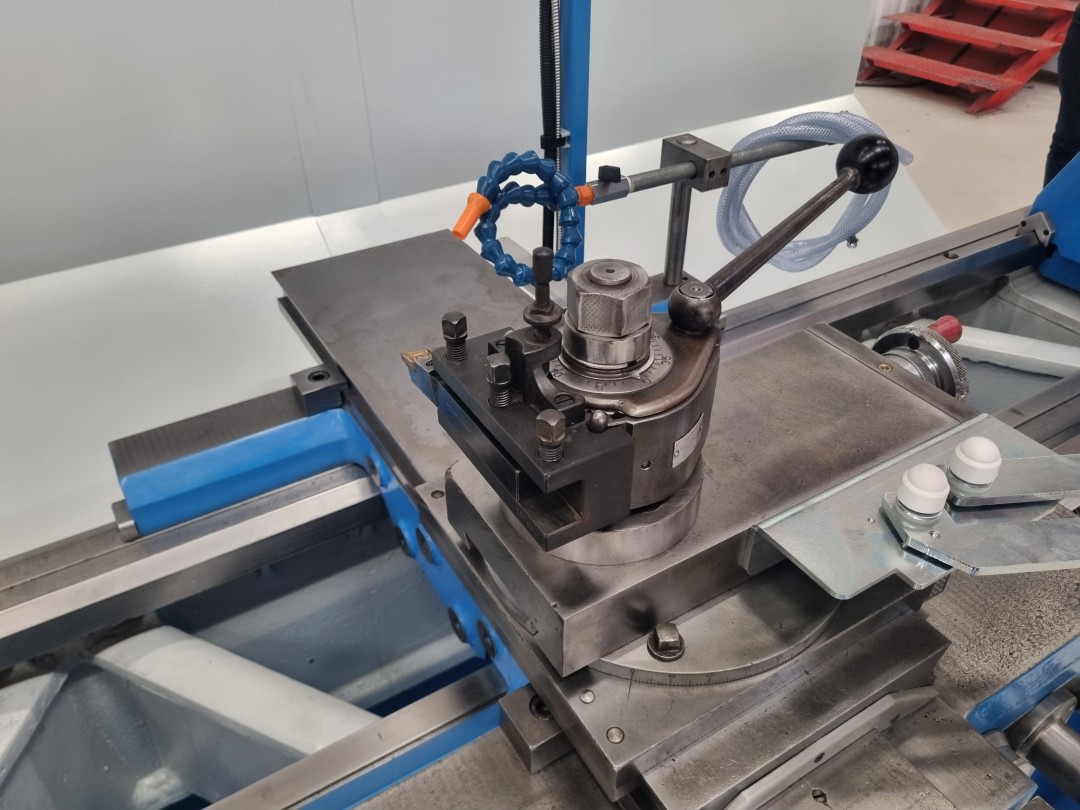

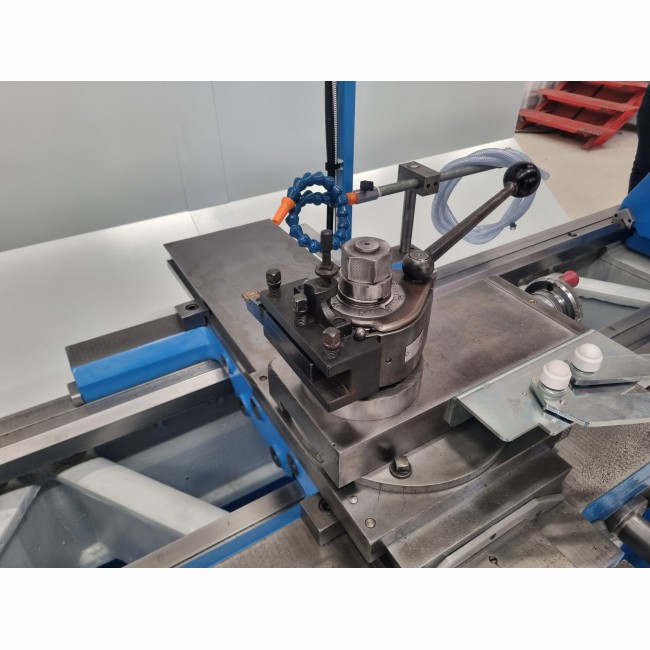

Tourelle multiple à changement rapide type E avec 3 boites d’outils
3 porte-outils pour tourelle Multifix type E

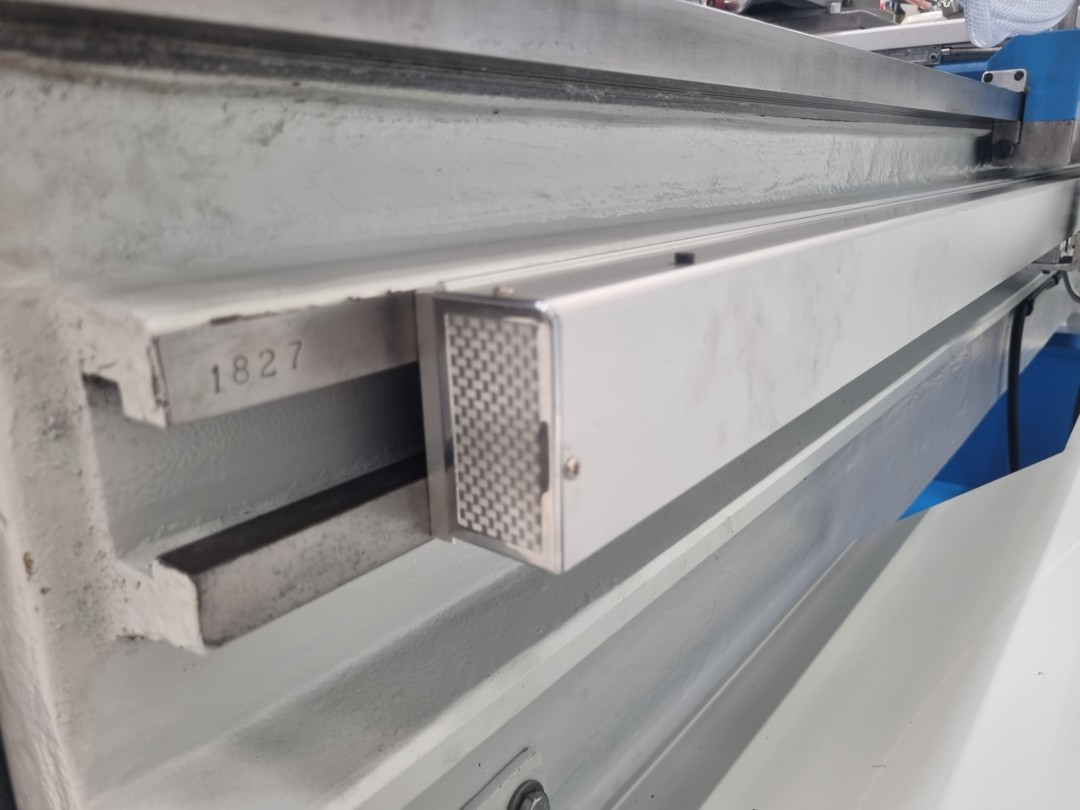

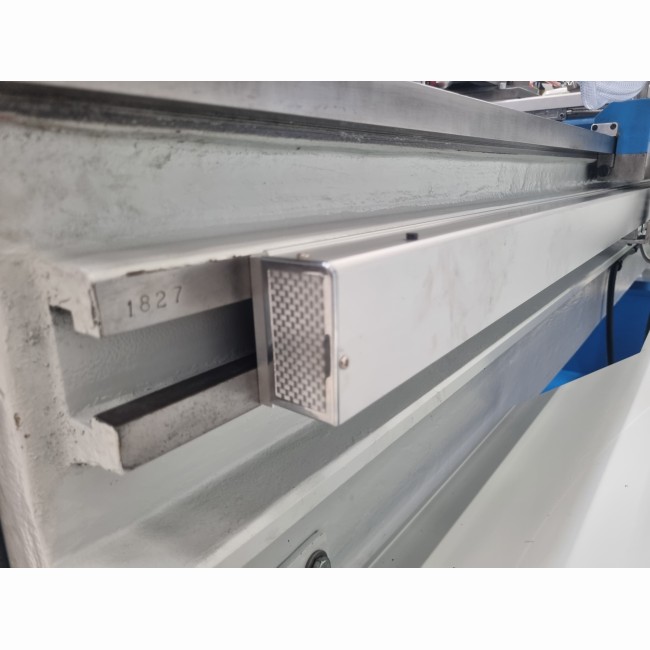

Visualisation 2 axesStandard
Orientation +/- 45° du petit chariot
Socle avec tiroirs
Tourelle carrée
Variateur de vitesse électronique avec affichage de la vitesse réelle
Documentation technique en français
Certificat de conformité CE

CARACTÉRISTIQUES TECHNIQUES

HB 575 x 1500
Commande numérique
Distance entre-pointes (mm)1500
Hauteur des pointes (mm)250
Diamètre de passage maxi sur le banc (mm)500
Diamètre de passage maxi sur la coulisse transversale (mm)300
Diamètre de passage maxi dans le rompu (mm)575
Diamètre de passage maxi dans la broche (alésage de broche) (mm)51
Course maxi de la coulisse transversale (mm)300
Largeur de la coulisse transversale (mm)240

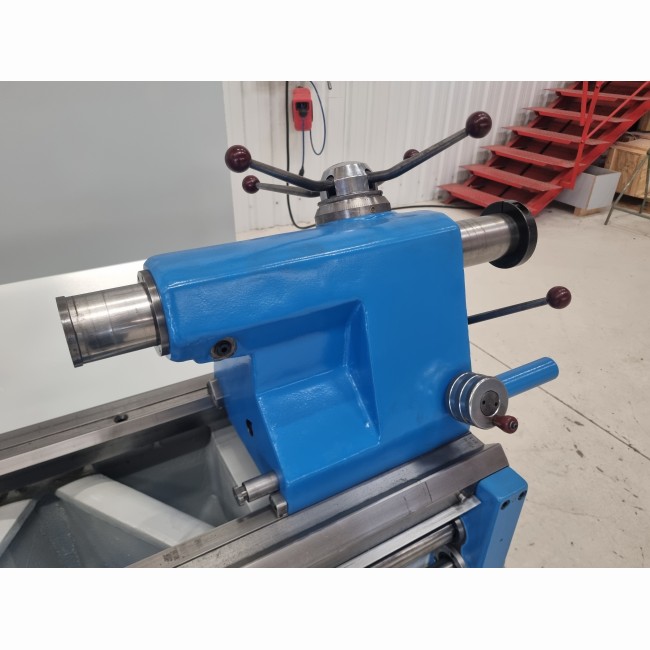

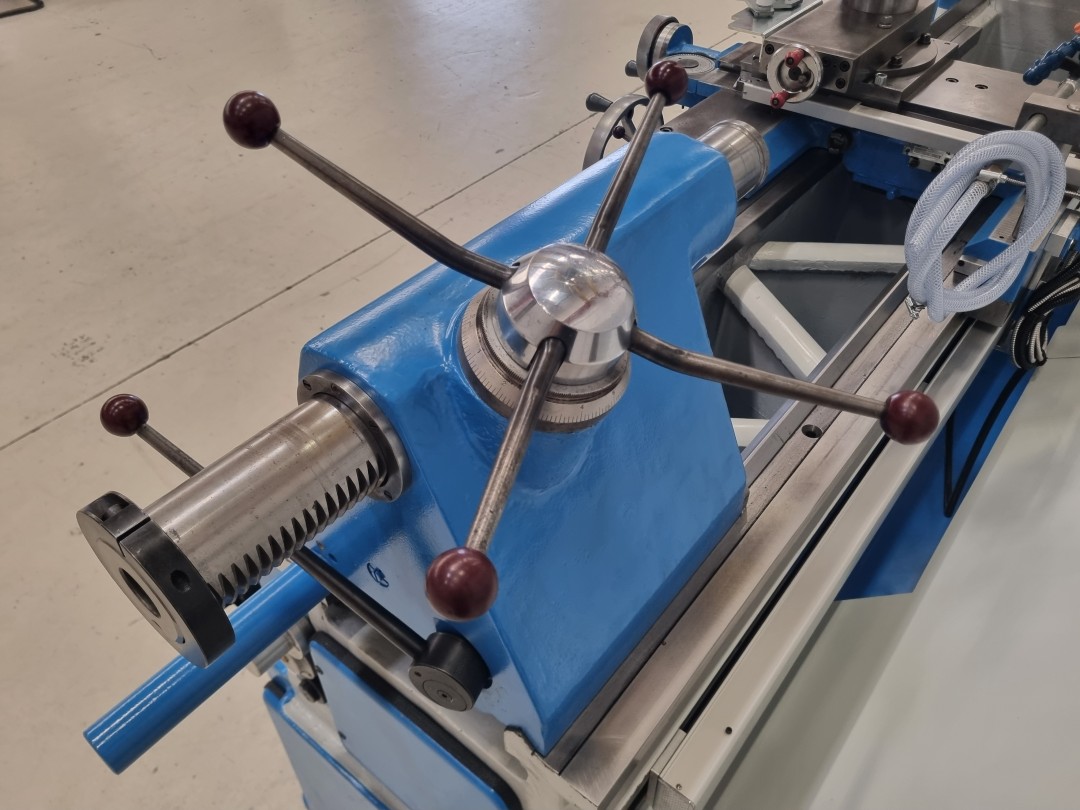

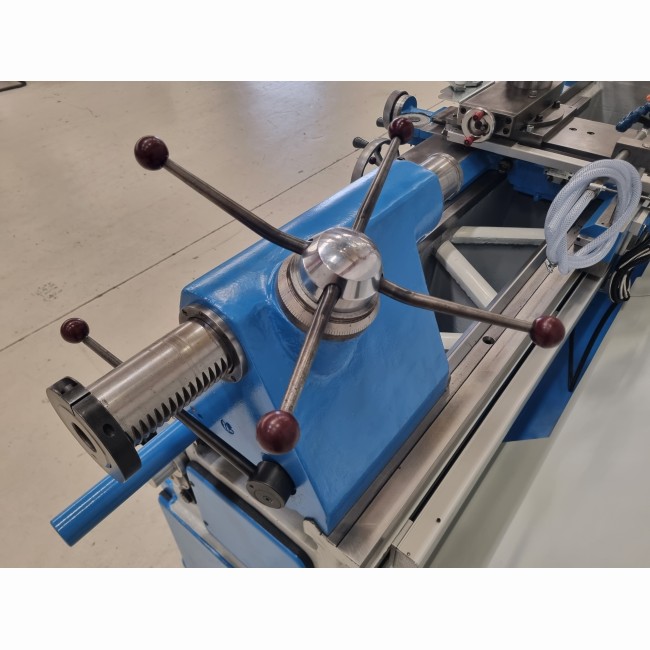

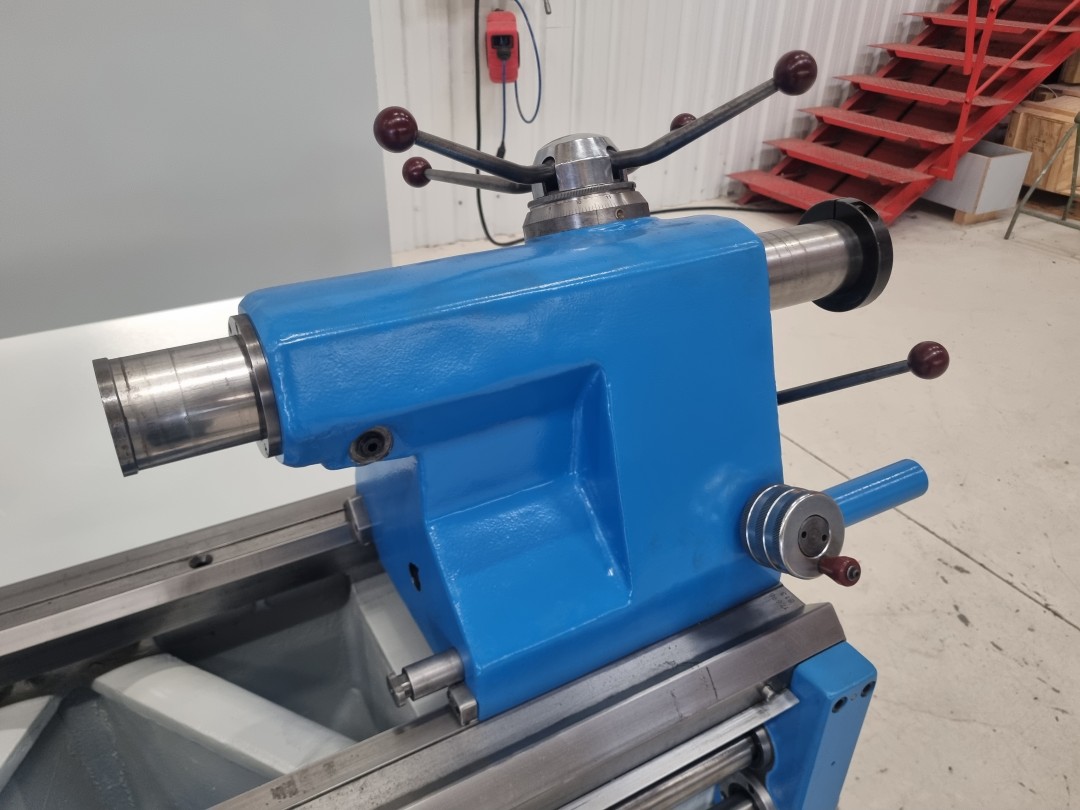

Course maxi du fourreau de contre pointe (mm)180
Diamètre du fourreau de la contre pointe (mm)70
Largeur du banc400
Course du petit chariot (mm)140
Largeur du petit chariot (mm)140
Type de tourelleMULTIFIX
Lunette fixe
Lunette à suivre
Type de cône de broche
Type de cône de broche contre-pointeCM5

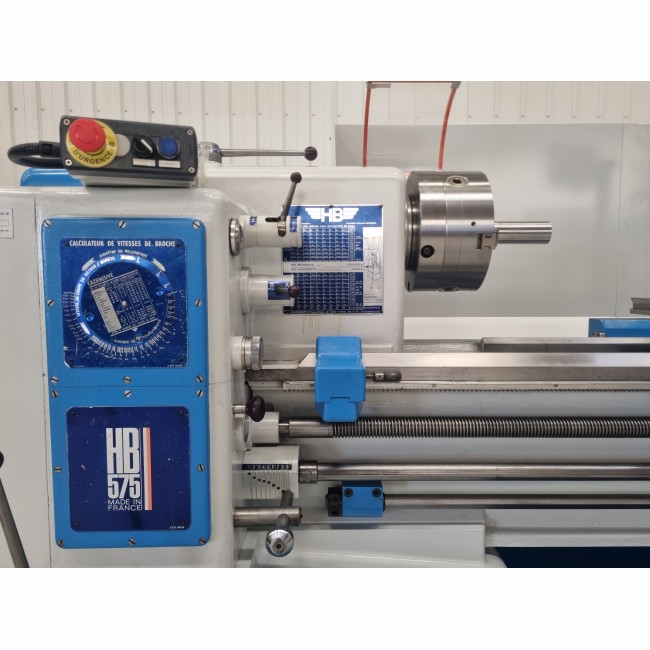

Nez de brocheCAMLOCK
Vitesse de broche (Tr/min)20 à 2000
Variateur de vitesse de broche
Puissance moteur de broche (Kw)
Plage de vitesses de rotation (nb de vitesses)18
Plage d’avances de travail transversale (mm/min)1/10 des PAS
Plage d’avances de travail longitudinale (mm/min)1/10 des PAS
Plage d’avances rapides Transversales (mm/min)
Plage d’avances rapides longitudinale (mm/min)
FiletageOui
Plage de filetages métriques0.0937 à 56
Plage de filetages Whitworth3/8 à 224
Plage de filetages Inch
Plage de filetages Module (nb)
Plage de filetage Diametral pich DP (nb)
Moteur freinFrein à pied
Alimentation électrique (V)380 triphasé
Dimensions (mm)2905 x 1175 x 1345
Poids (kg)2050
Mandrin 3Mors Manuel/HydroManuel
Année1996
