Désignation : T255Gx1500/2000/3000
Référence DMO :
Marque : ARROW
Neuf
Sur commande
Tour conventionnel neuf ARROW type T255Gx1500/2000/3000.
Machine de production de fortes capacités offrant un passage au dessus du banc de 510mm. Pour gros travaux en mécanique générale. Le couple à la broche très important et le mandrin de grandes dimensions autorisent de généreuses prises de passes lors de l’usinage de pièces de grandes dimensions (industrie navale, TP, gros oeuvre, réparation,…).
Bénéfices clés :
| T255Gx1500/2000/3000 | |
|---|---|
| Distance entre pointes (mm) | 1500 / 2000 ou 3000 |
| Hauteur de pointe (mm) | 255 |
| Diamètre admis dans le rompu | 735 |
| Diamètre admis au dessus du banc (mm) | 510 |
| Diamètre admis au dessus de la coulisse transversal (mm) | 305 |
| Largeur du banc (mm) | 350 |
| Course de la coulisse transversale (mm) | 316 |
| Course du petit chariot (mm) | 130 |
| Largeur du petit chariot (mm) | 110 |
| Vitesses d’avances longitudinale (mm/tr) | 0.177 à 4.938 (35) |
| Vitesses d’avances transversale (mm/tr) | 0.06 à 1.719 (35) |
| Vitesse de broche (tr/min) | 25 à 1600 (12) |
| Alésage de broche (mm) | 80 |
| Puissance du moteur de broche (Kw) | 7.5 |
| Nez de broche | D1-8'' |
| Cone de broche | CM7 |
| Filetage (Oui / non) | Oui |
| Filetage métrique (nb) (mm) | 0.2 à 14 (77) |
| Filetage Whitworth (filet/pouce) | 2 à 112 (60) |
| Filetage module (nb) (MP) | 0.1 à 7 (38) |
| Filetage Diametral pich DP (nb) (DP) | 4 à 112 (50) |
| Type de tourelle | Multifix type C3 orientable |
| Diamètre du fourreau de la contrepointe (mm) | 75 |
| Cône morse de la contrepointe (CM) | CM5 |
| Course du fourreau (mm) | 180 |
| T255Gx1500/2000/3000 | |
|---|---|
| Encombrement (L x l x H) (EP 1500mm) (mm) | 2960 x 1130 x 1440 |
| Poids (kg) | 2300 |
| T255Gx1500/2000/3000 | |
|---|---|
| Moteur de frein | Standard |
| Centrale d’arrosage | Standard |
| Mandrin 3 mors Ø250 (mors M1 et M2 montés sur semelle trempée) montage camlock D1-8 | Standard |
| Mandrin 4 mors indépendants Ø320 (mors réversibles) | Standard |
| Plateau de bridage Ø450 | Standard |
| Lunettes fixe (Ø170mm) et à suivre (Ø124mm) | Standard |
| x2 pointes sèches CM5 | |
| Douille de réduction CM7/CM5 | Standard |
| Pointe tournante CM5 | Standard |

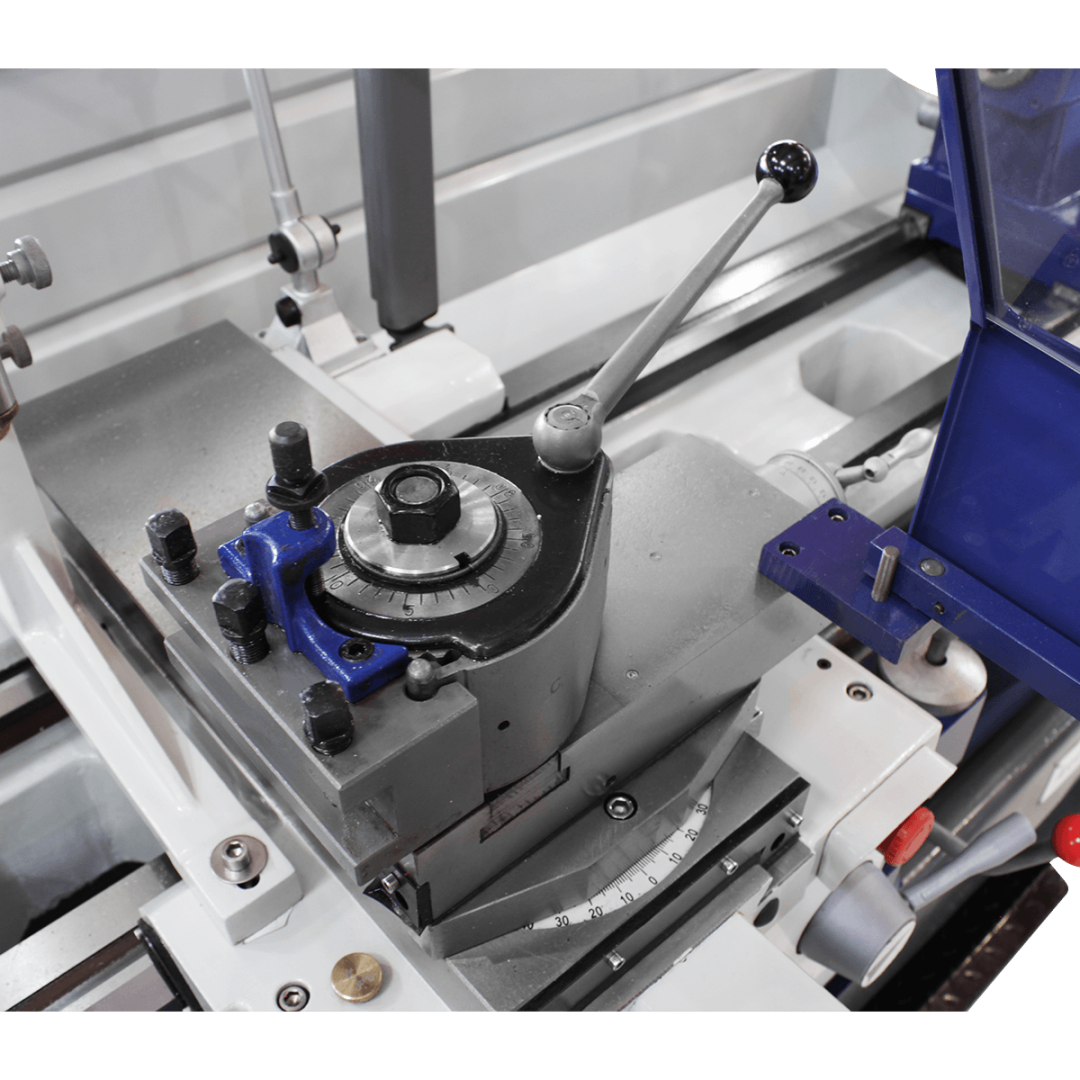

| Tourelle Multifix type C3 orientable (-/+ 45°) avec 3 porte-outils | Standard |
| Visualisation 2 axes avec règle en verre | Standard |
| Lubrification des glissières automatique | Standard |
| Déplacement rapide 2 axes à commande électrique par joystick | Standard |
| Documentation technique en français | Standard |
| Certificat de conformité CE | Standard |
