Désignation : TB140Vx700 avec visualisation
Référence DMO : 10902
Marque : ARROW
Neuf
En stock

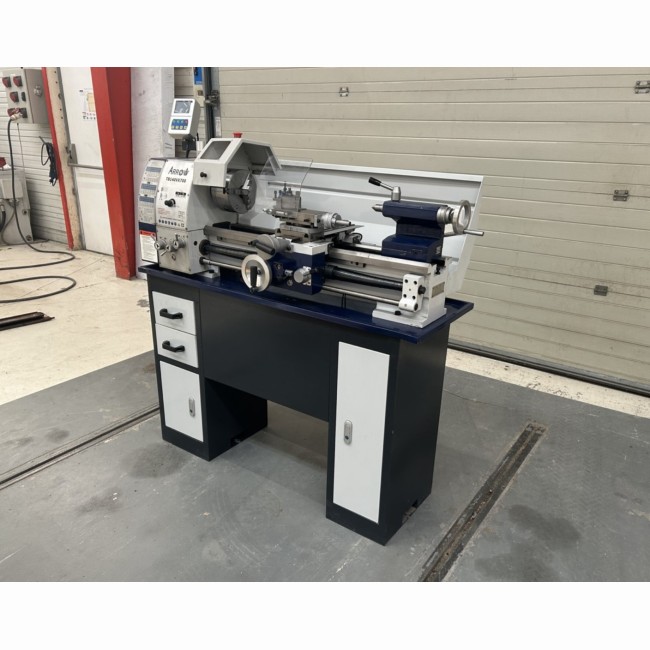

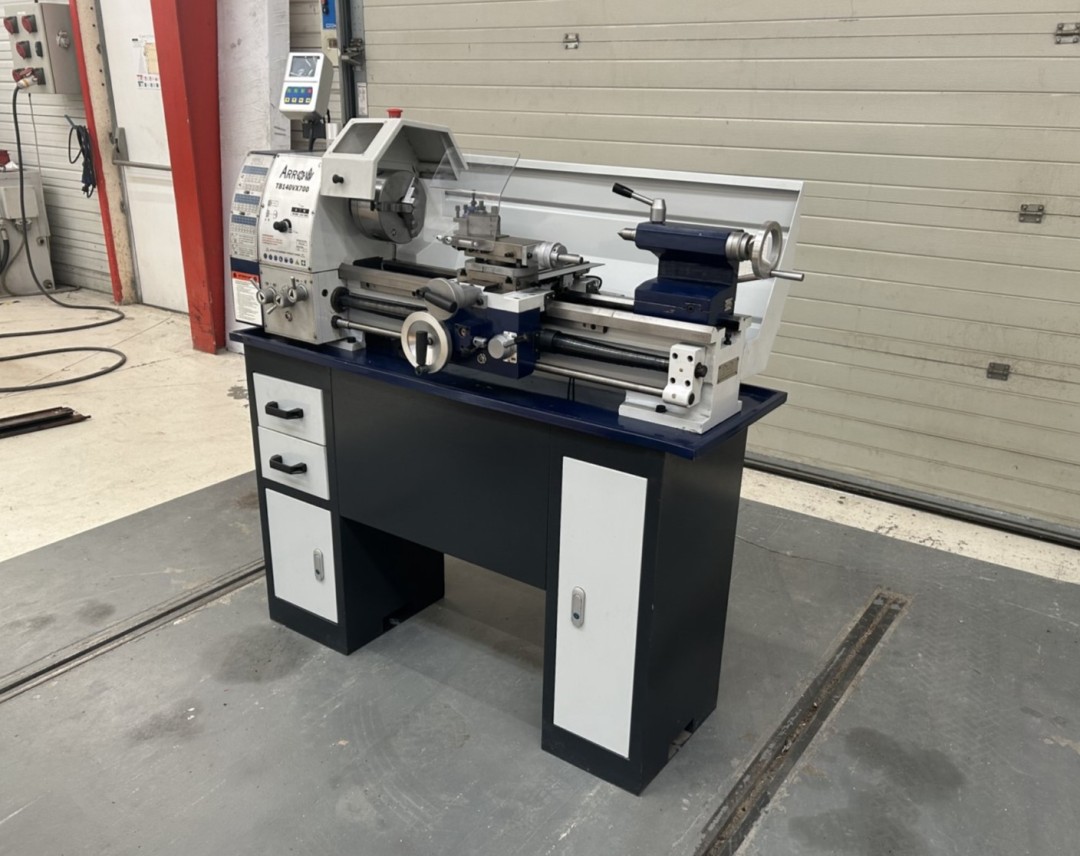

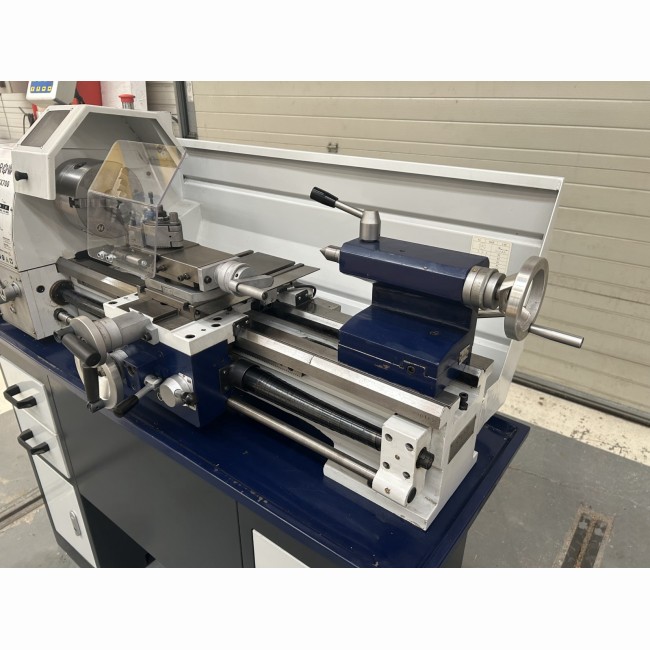

Tour d'établi neuf ARROW type TB140Vx700 avec visue
Ce tour d’établi avec tôle de récupération des copeaux est équipé d’une boîte d’avance. Cette machine surdimensionnée et de largeur importante permet des prises de passes importantes grâce à sa conception robuste et son bâti en fonte coulée massif.

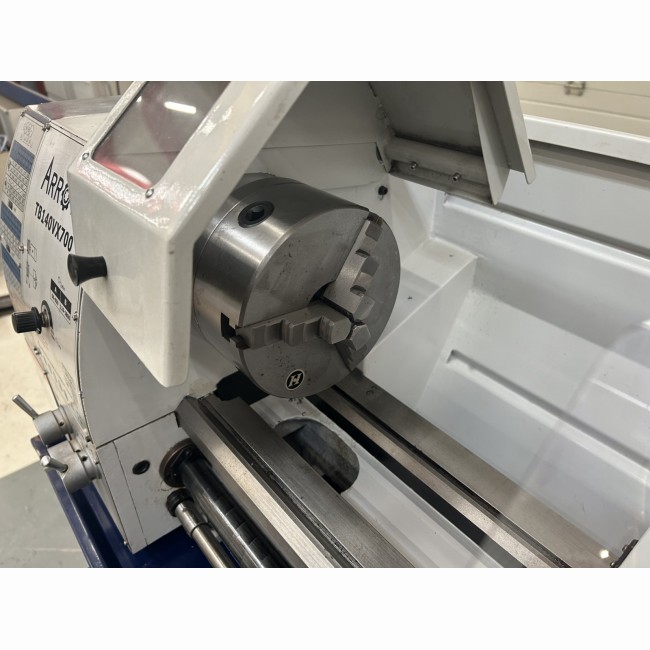

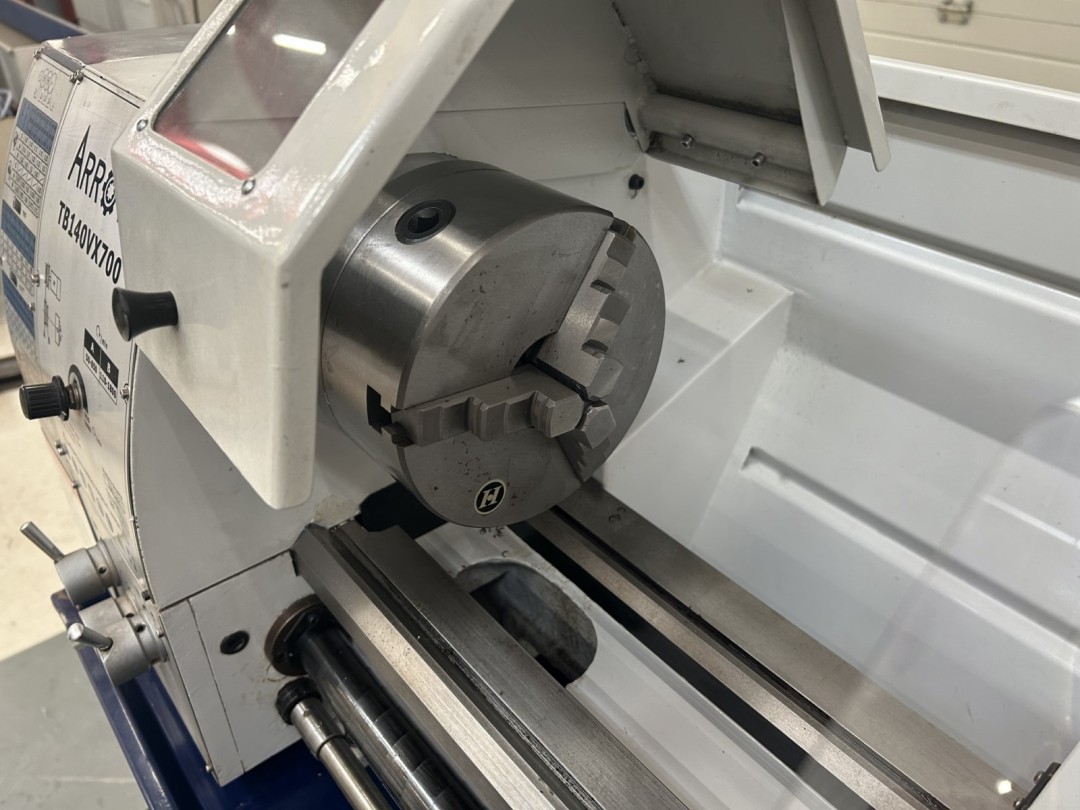

Le mandrin Ø160, le passage important dans la broche et le couple élevé procuré par le moteur brushless (230V) en font une machine polyvalente. Ce tour est équipé d'une visualisation des 2 axes.
Bénéfices clés :
| TB140Vx750 + visue | |
|---|---|

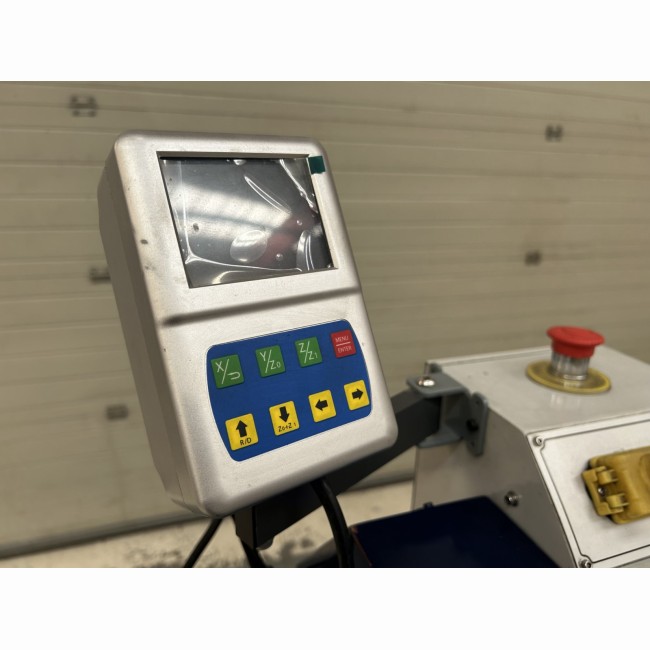

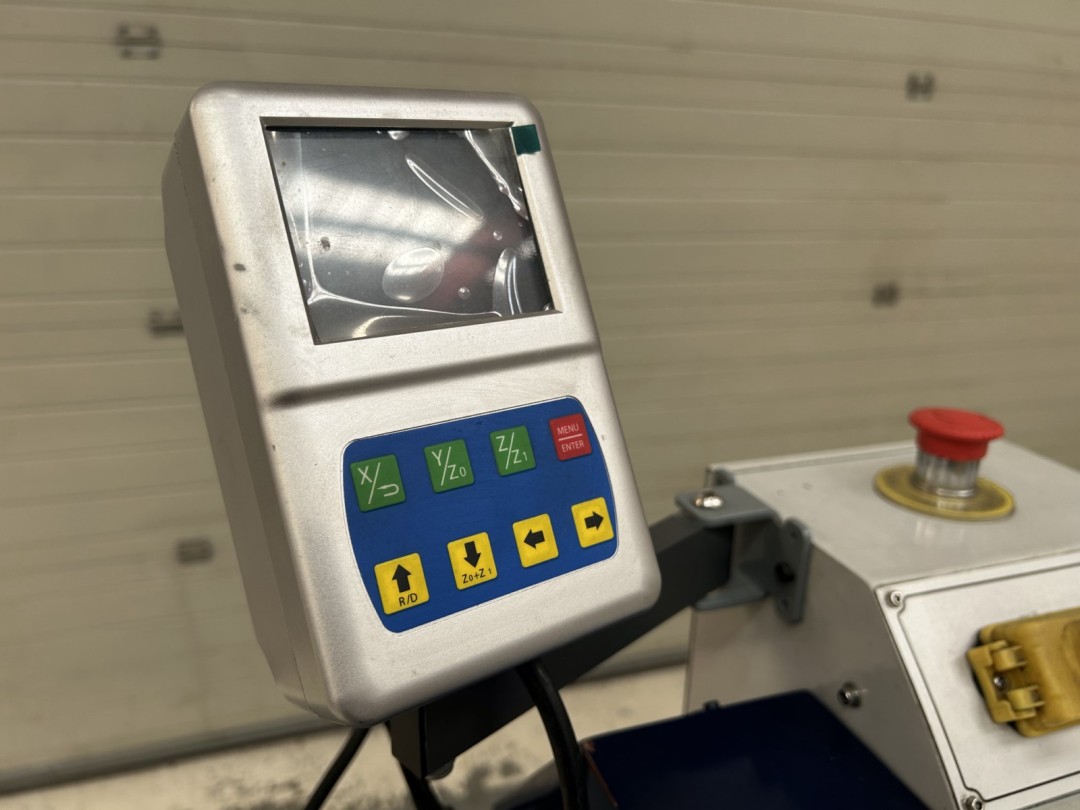

| Visualisation 2 axes | En standard |
| Mandrin 3 mors Ø160 avec jeu de mors réversibles | En standard |
| Nez de broche camlock D1-4 | En standard |
| Barre de chariotage hexagonale | En standard |
| x2 pointes sèches (CM3) | En standard |
| Douille de réduction CM5/CM3 | En standard |

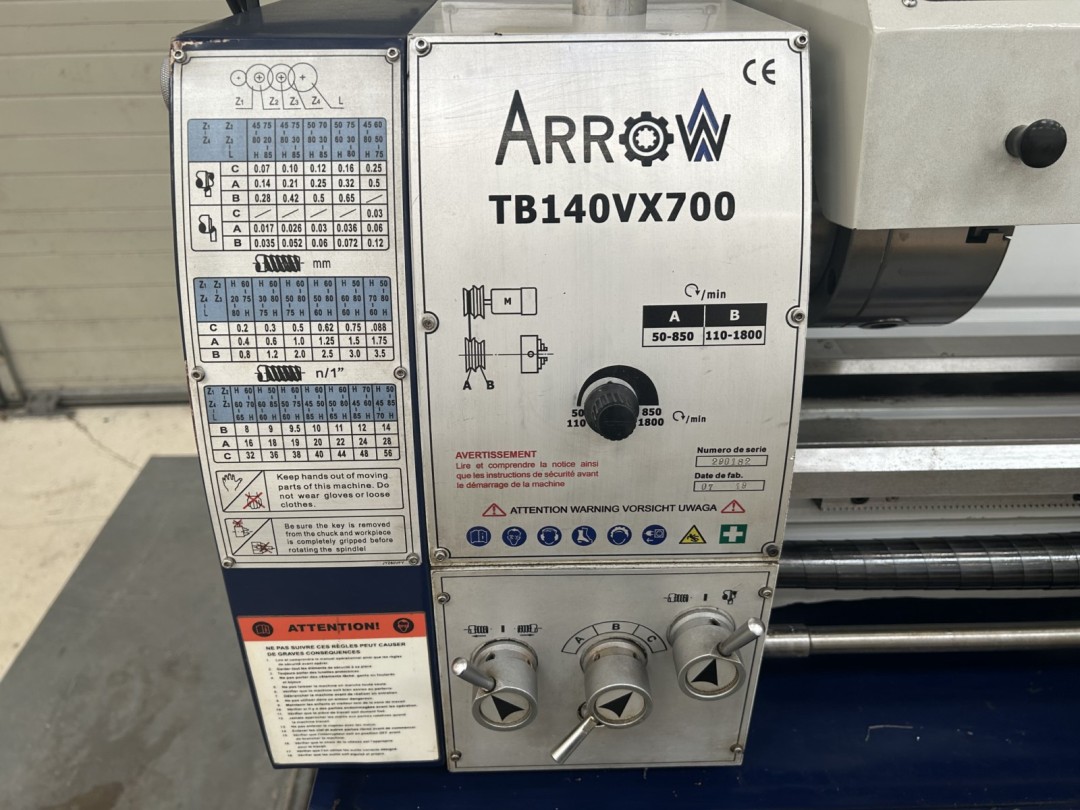

| Jeu d’engrenages pour filetages et avances | En standard |
| Variateur de vitesse électronique avec affichage de la vitesse réelle | En standard |
| Documentation technique en français | En standard |
| Certificat de conformité CE | En standard |
| TB140Vx750 + visue | |
|---|---|
| Hauteur de pointe (mm) | 140 |
| Diamètre admis au dessus du banc (mm) | 280 |
| Diamètre admis au dessus de la coulisse transversal (mm) | 180 |
| Largeur du banc (mm) | 180 |
| Distance entre pointes (mm) | 750 |
| Alésage de broche (mm) | 38 |
| Cone de broche | CM5 |
| Variateur de broche | Oui |
| Vitesse de broche (tr/min) | 50 à 2000 |
| Alimentation électrique | 1,5 Kw 220V |
| Vitesses d’avances transversale (De à mm/tr) | 0,017 à 0.25 (15) |
| Vitesses d’avances longitudinale (mm/tr) | 0,07 à 1 (15) |
| Filetage | Oui |
| Filetage métrique (nb) (mm) | 0,2 à 3,5 (18) |
| Filetage Whitworth (nb) | 8 à 56 filets / pouce (21) |
| Course de la coulisse transversale (mm) | 160 |
| Course max longitudinale (mm) | 660 |
| Course du petit chariot (mm) | 75 |
| Section de l'outil de coupe (mm) | 16 x 16 |
| Cône morse de la contrepointe | CM3 |
| Course du fourreau (mm) | 80 |

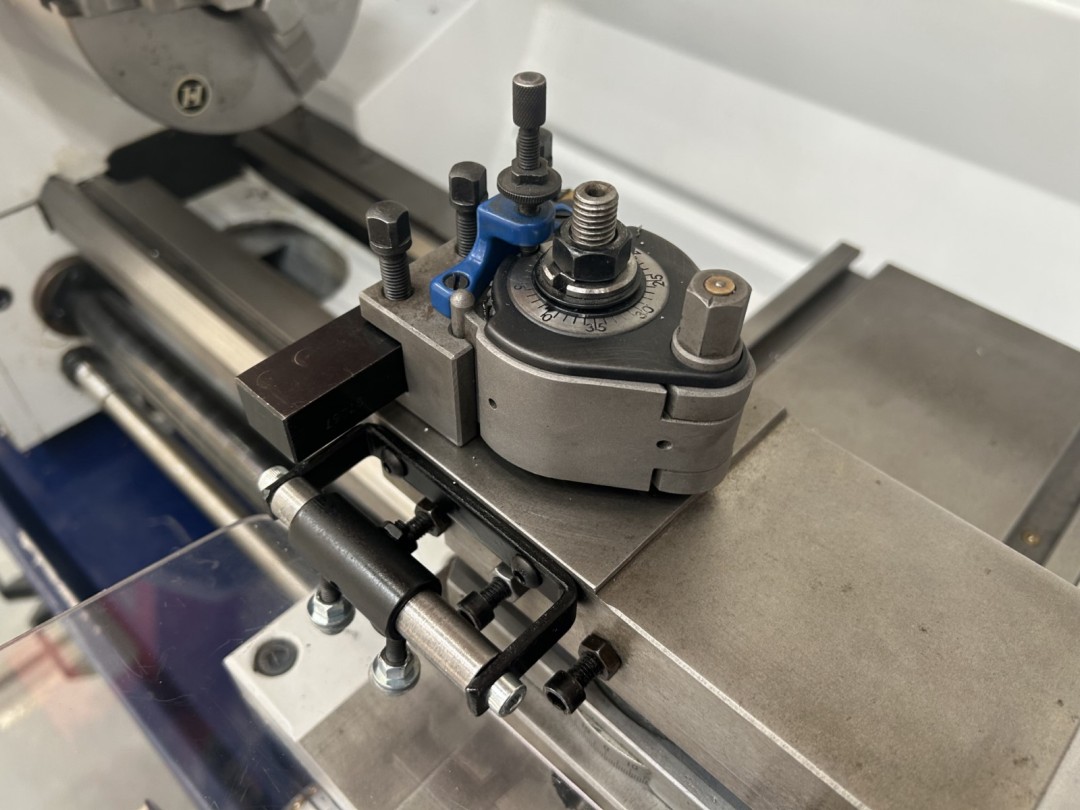

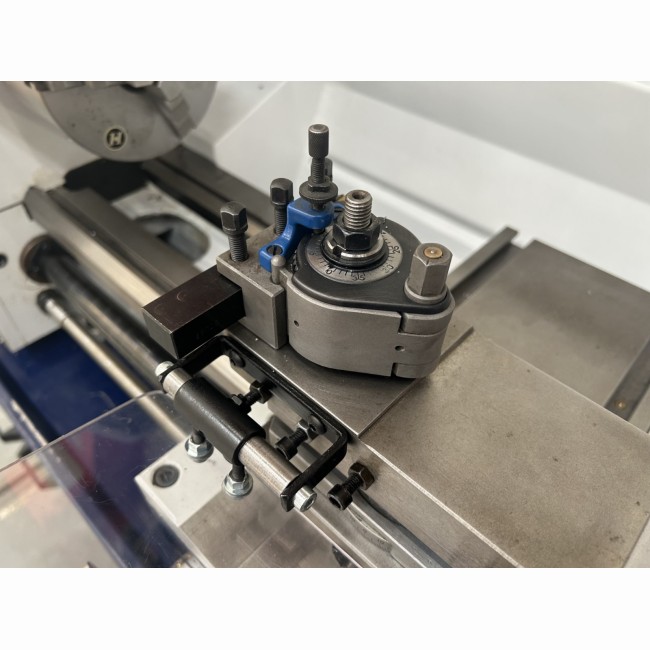

| Type de tourelle | Carrée |
| TB140Vx750 + visue | |
|---|---|
| Encombrement hors socle (L x l x H) (mm) | 1300 x 550 x 500 |
| Poids (kg) | 285 |
