zmm - CU400M x 1000 - 13059

Désignation : CU400M x 1000

Référence DMO : 13059

Marque : zmm

Occasion

En stock



   Fiche technique zmm - CU400M x 1000 - 13059


Renseignements zmm - CU400M x 1000 - 13059

DESCRIPTIF

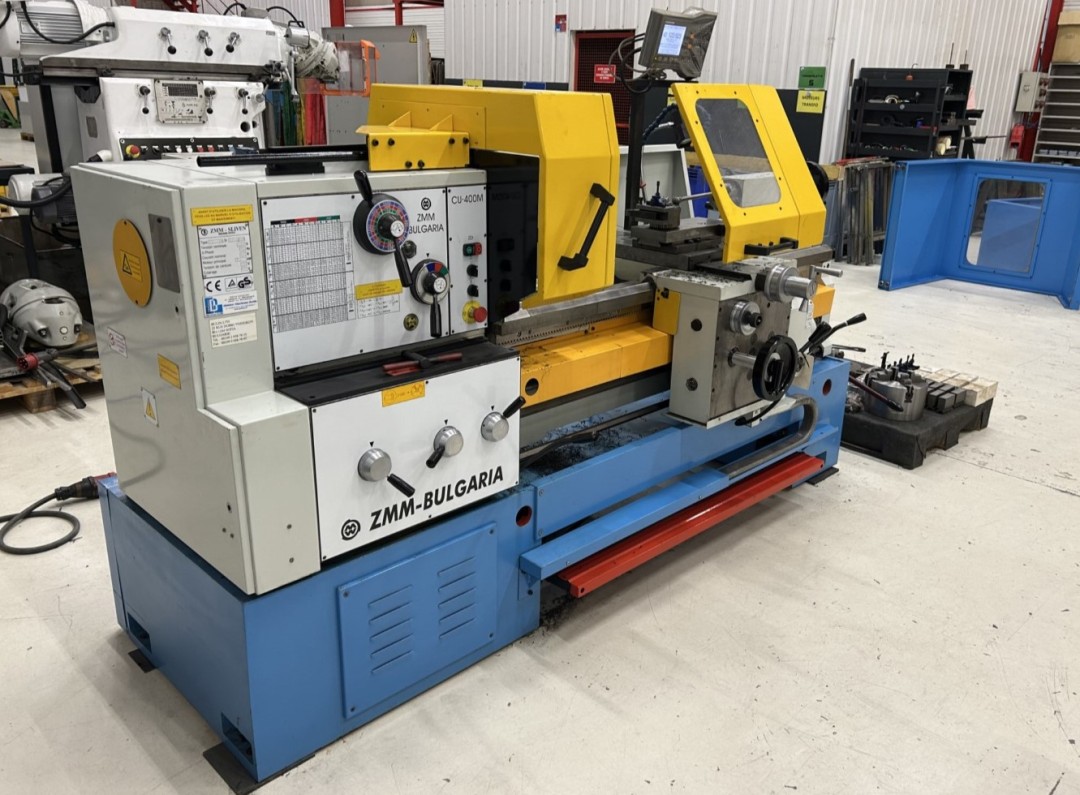

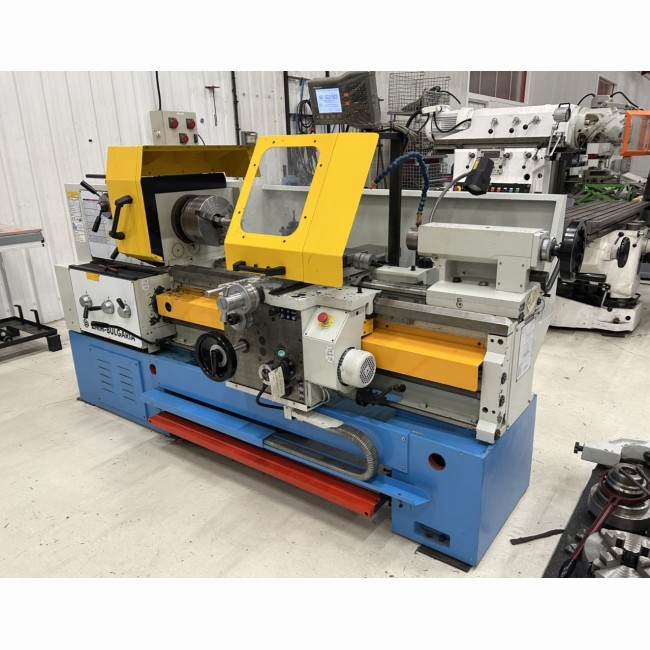

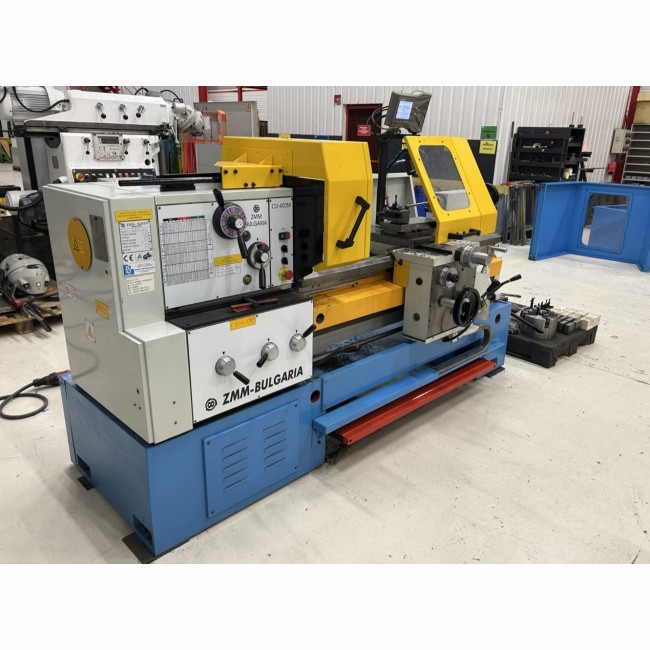

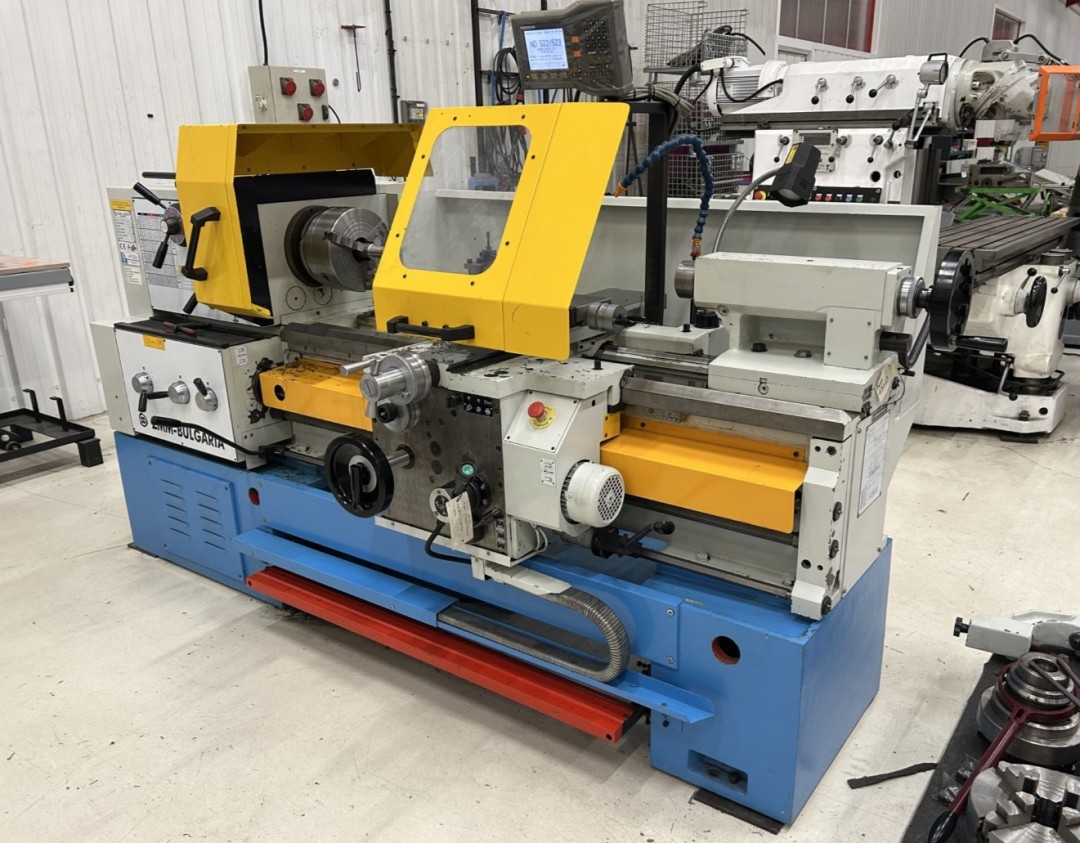

Tour conventionnel d'occasion ZMM CU400x1000

Cette machine construite en Europe de l'est est destinée aux ateliers de production.

Particulièrement robuste et maniable, cette machine se caractérise par:

  • Un passage de 440 mm sur le banc
  • Une entrepointe de 1000mm.

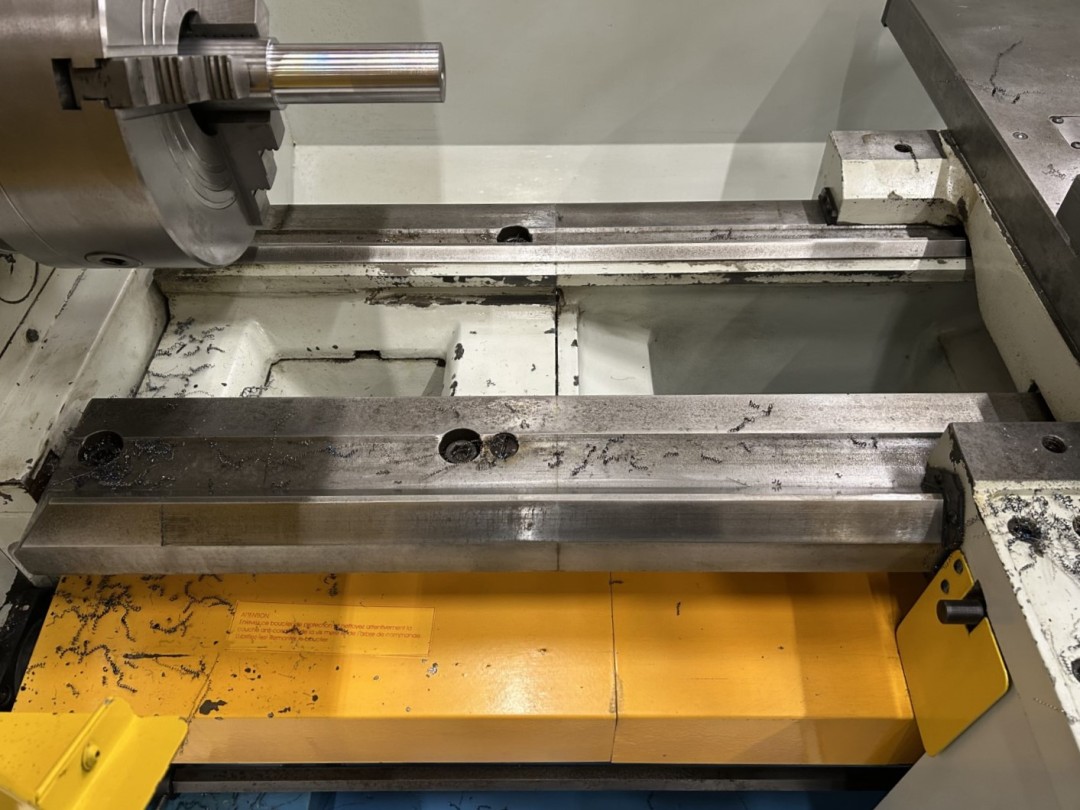

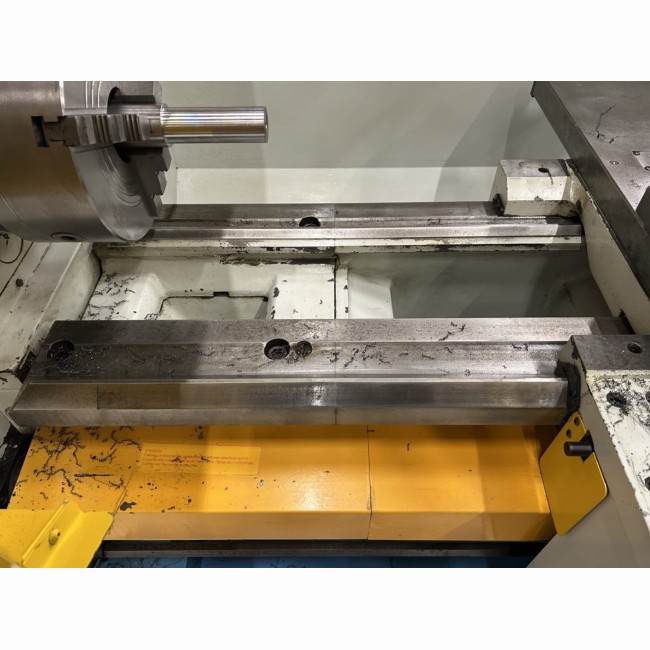

  • Un Bâti en fonte largement dimensionné, trempé à 65HRC et rectifié

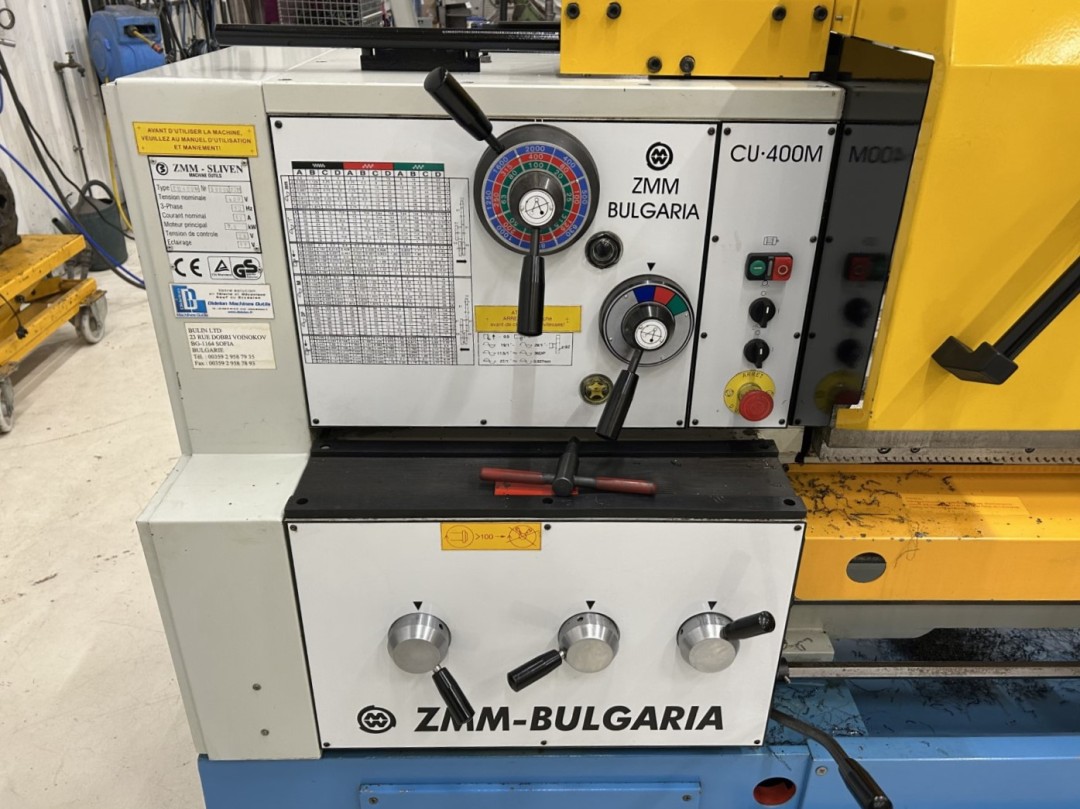

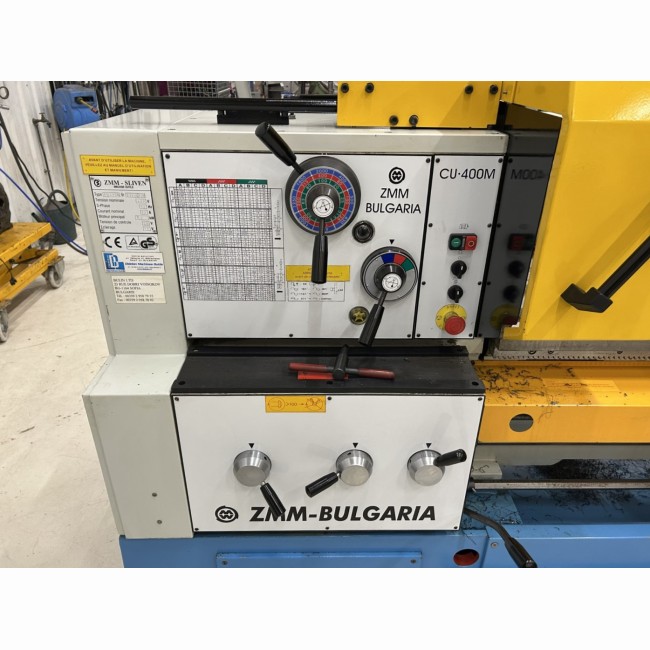

  • Une boîte de vitesse mécanique avec des pignons trempés
  • Un joystick permettant à lui seul de commander les deux axes ainsi que les avances de travails et rapides.

Caractéristiques techniques

CU400M x 1000
Hauteur de pointe (mm)220
Diamètre admis au dessus du banc (mm)440
Diamètre admis au dessus de la coulisse transversal (mm)230
Diamètre admis dans le rompu620
Distance entre pointes (mm)1000
Largeur du banc (mm)360
Puissance du moteur de broche (Kw)7.5
Alésage de broche (mm)62
Vitesse de broche (tr/min)20 - 2000
Nombre de vitesses21
Nez de brocheDIN 55027 N°8
Cone de broche80
Nombre de vitesses d’avances120
Vitesses d’avances longitudinale (mm/tr)0.04 - 12
Vitesses d’avances transversale (mm/tr)0.02 - 6
FiletageAvec
Filetage métrique (nb)0.5 - 120
Filetage inch (nb)60 - 1/4
Filetage module (nb)0.125 - 30
Filetage Diametral pich DP (nb)240 - 1
Course de la coulisse transversale (mm)250
Course du petit chariot (mm)130

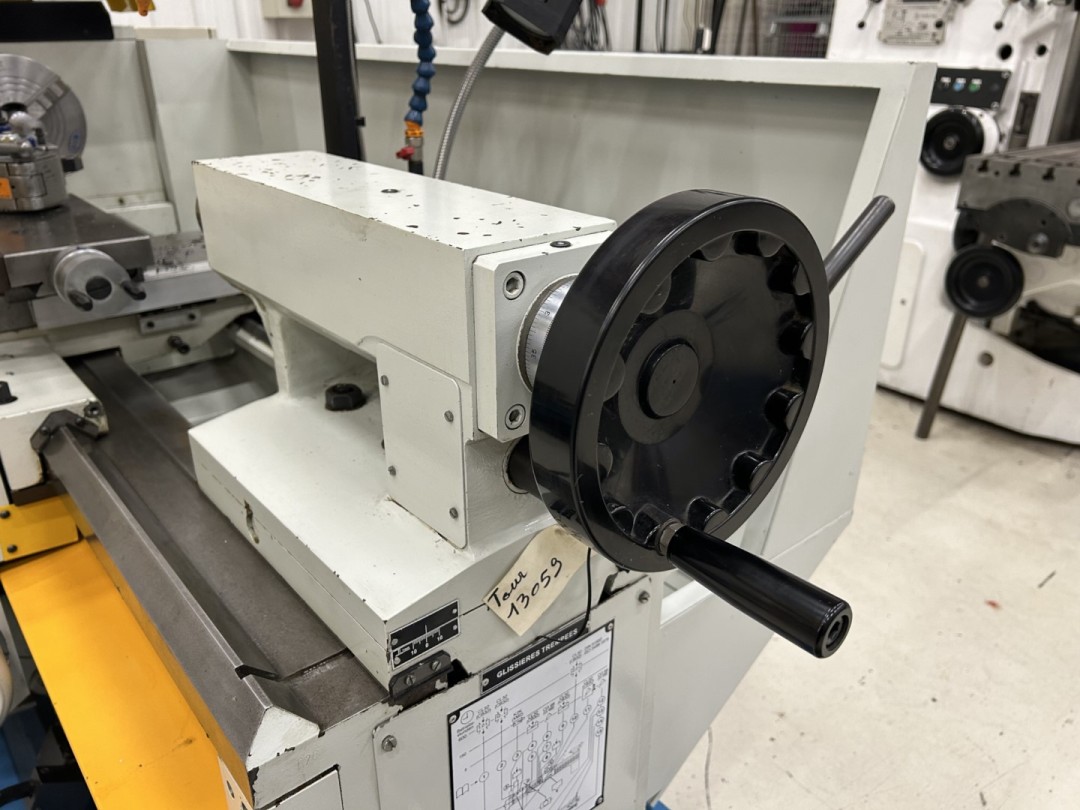

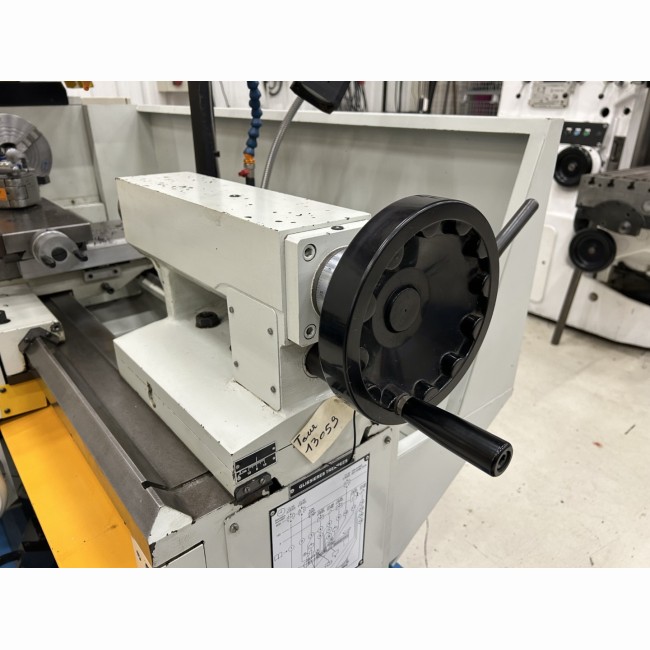

Diamètre du fourreau de la contrepointe (mm)70
Course du fourreau (mm)190
Cône morse de la contrepointe5

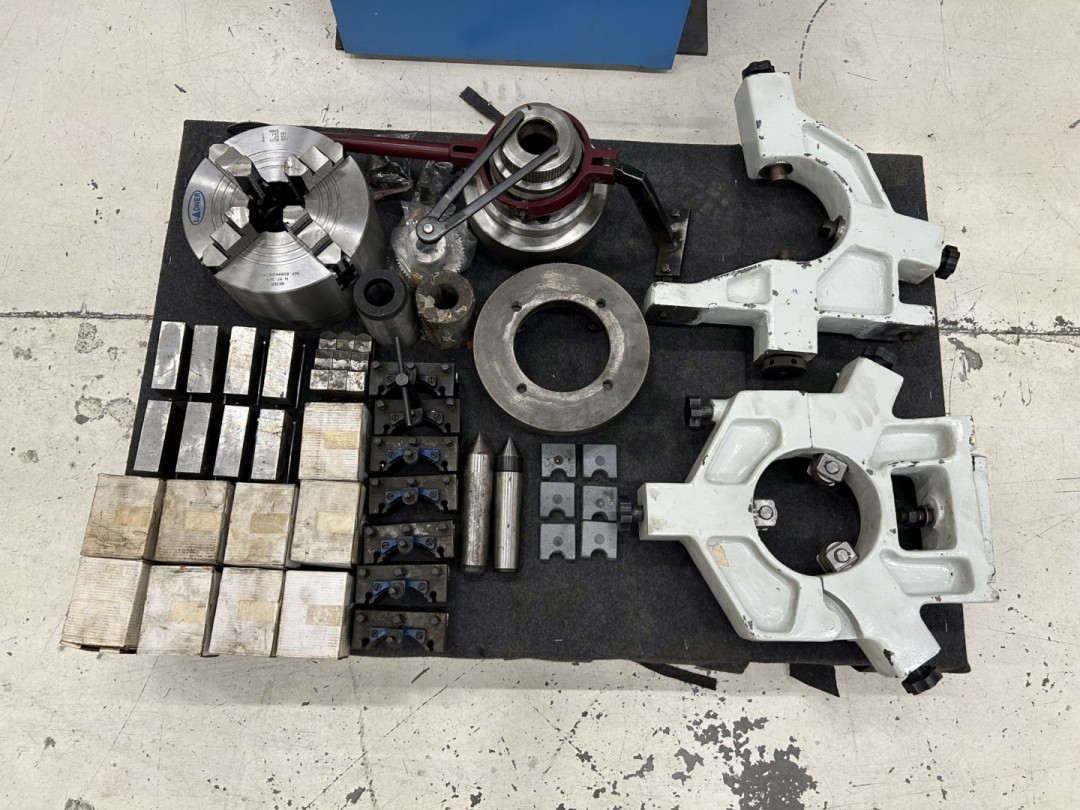

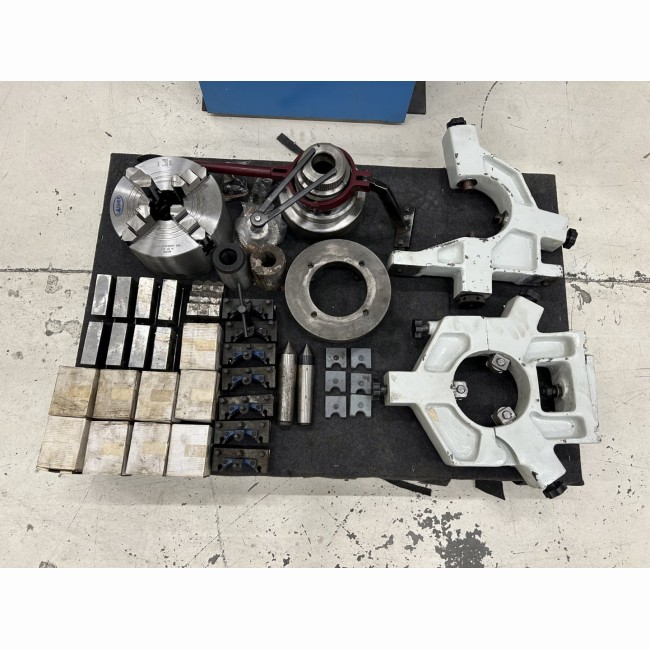

Equipements

CU400M x 1000

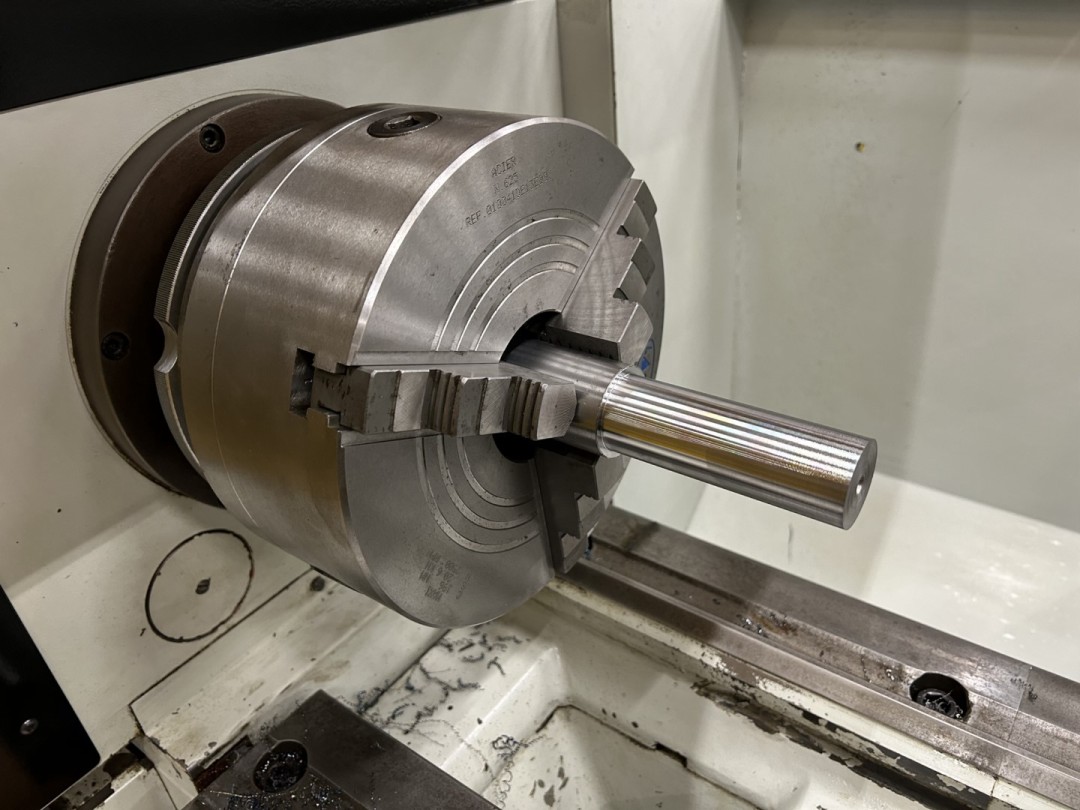

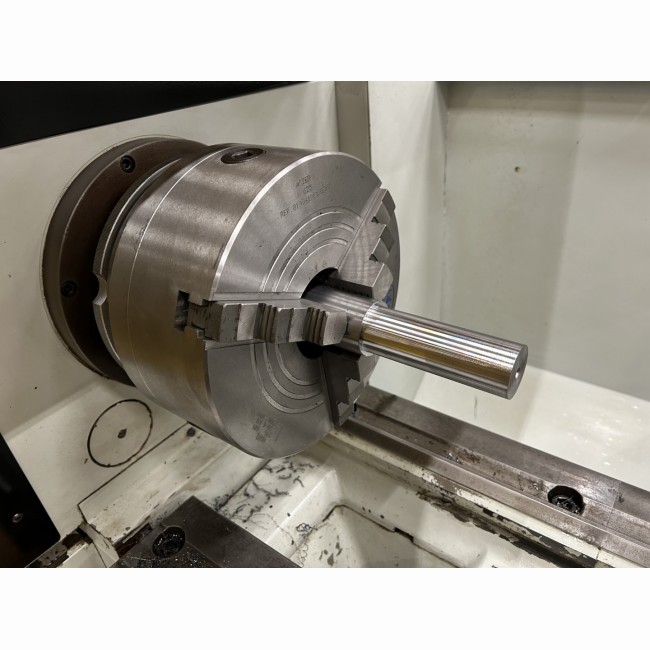

Mandrin 3 mors ∅ 250 a serrage manuelStandard

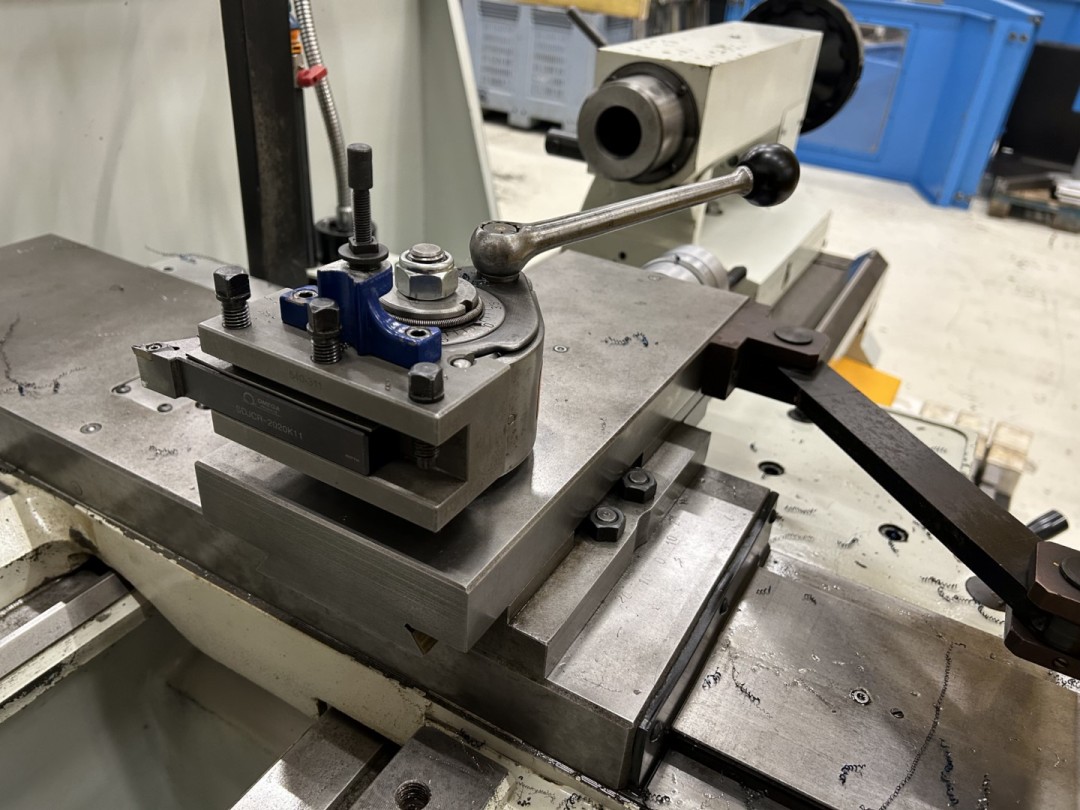

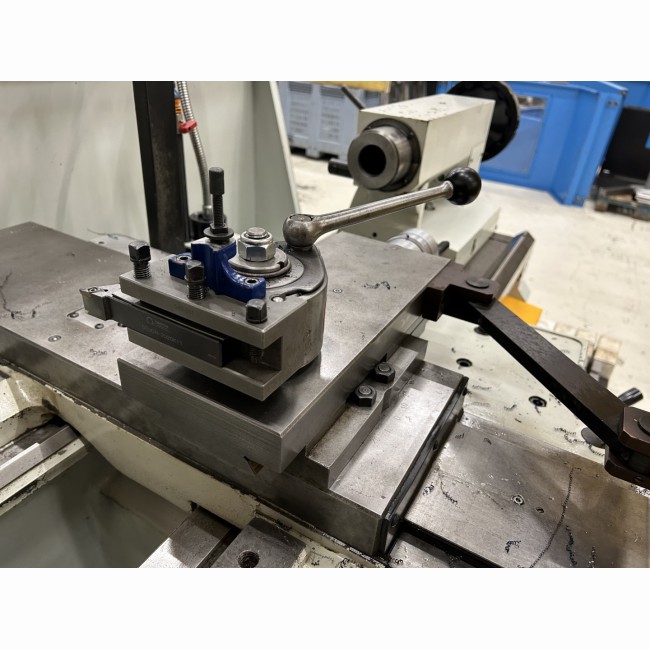

Tourelle à changement rapide type CStandard

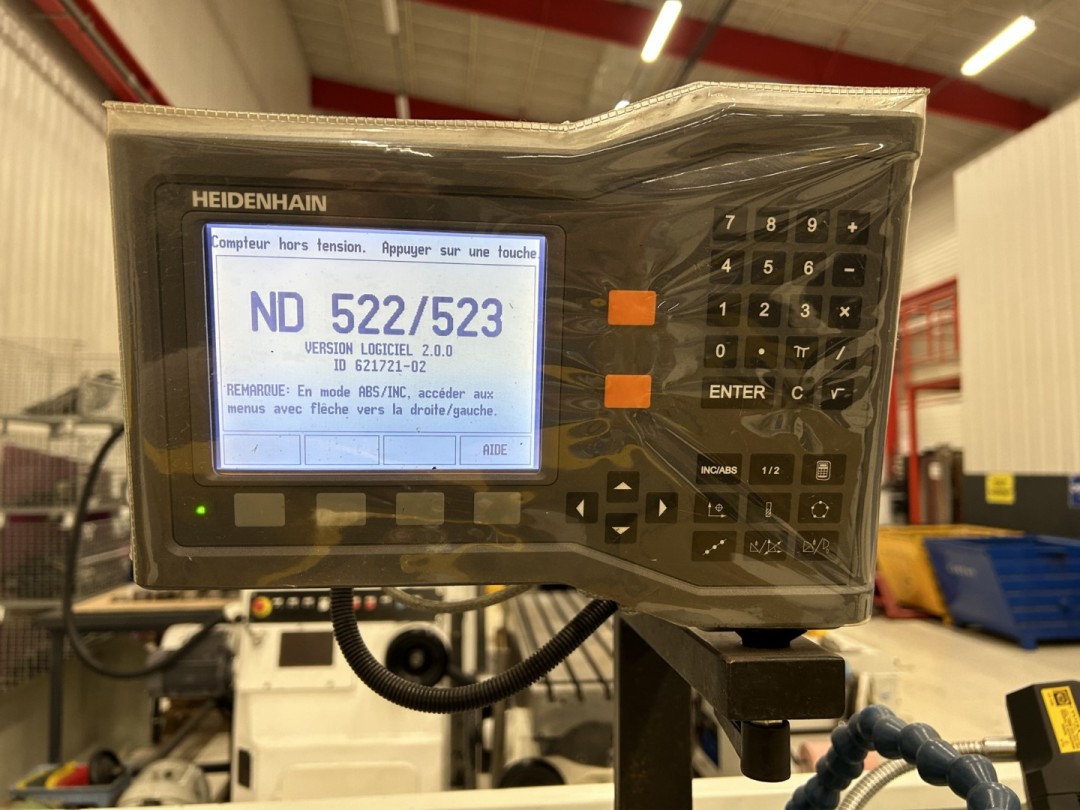

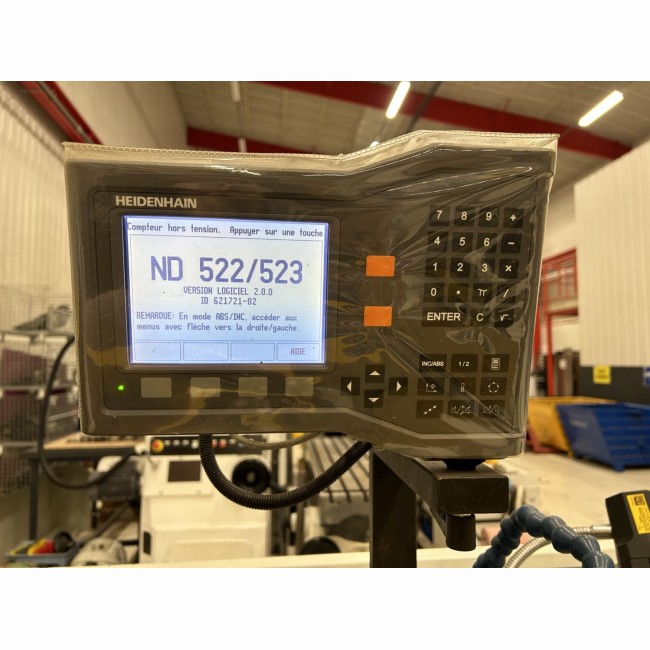

Visualisation 2 axesStandard

Données de la machine

CU400M x 1000
Poids pour EP 2000 mm (kg)2900
