HONOR - VL (série Lourde)

Désignation : VL (série Lourde)

Référence DMO :

Marque : HONOR

Neuf

Sur commande

DESCRIPTIF

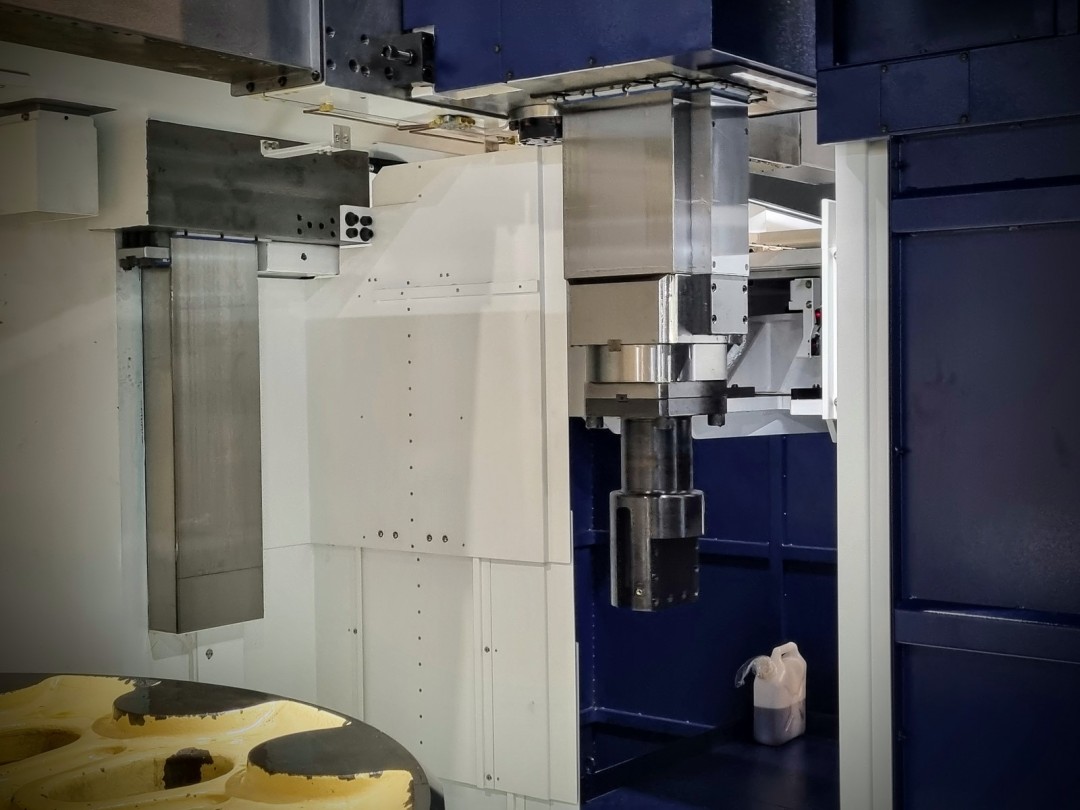

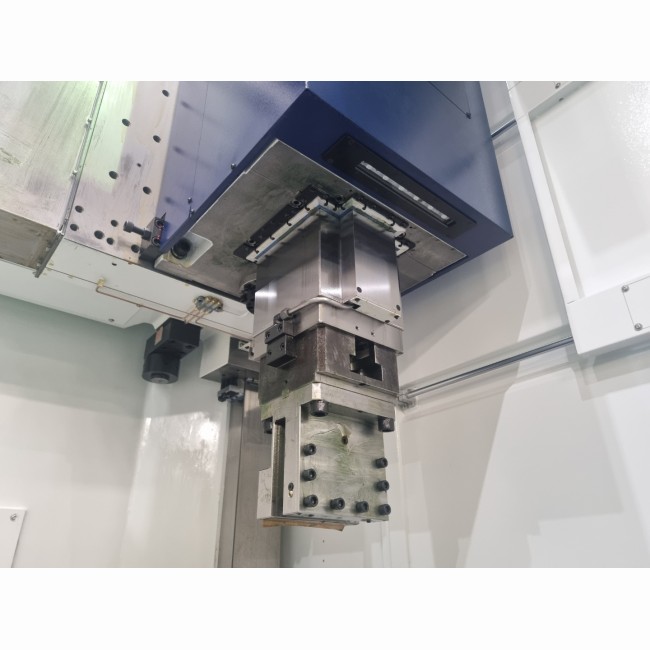

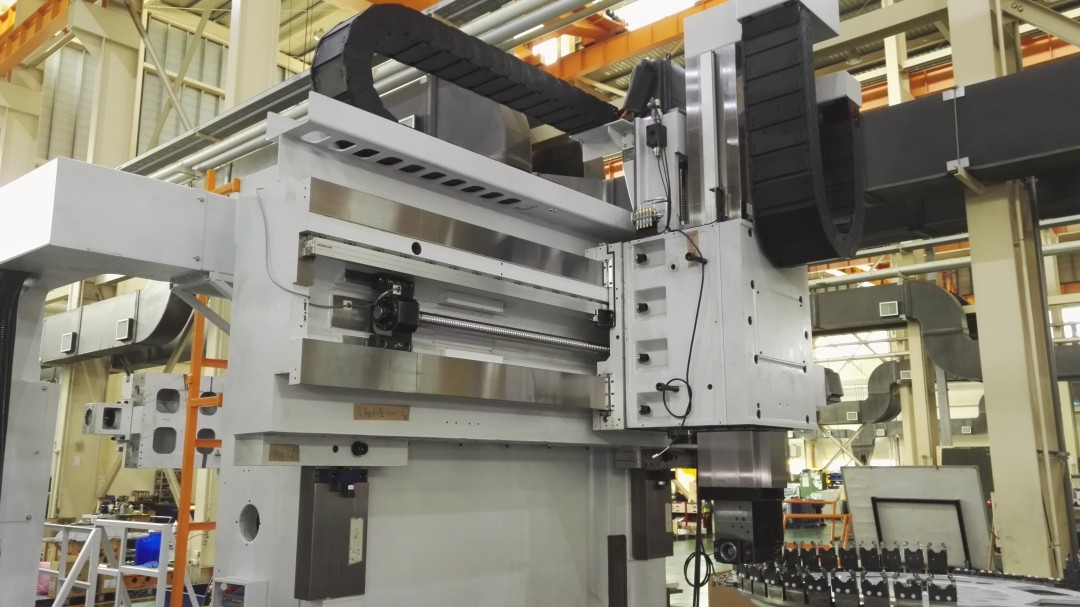

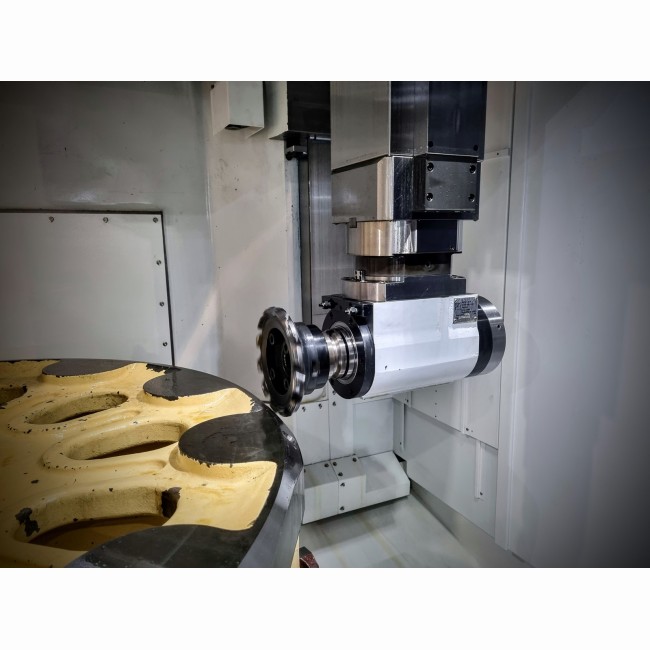

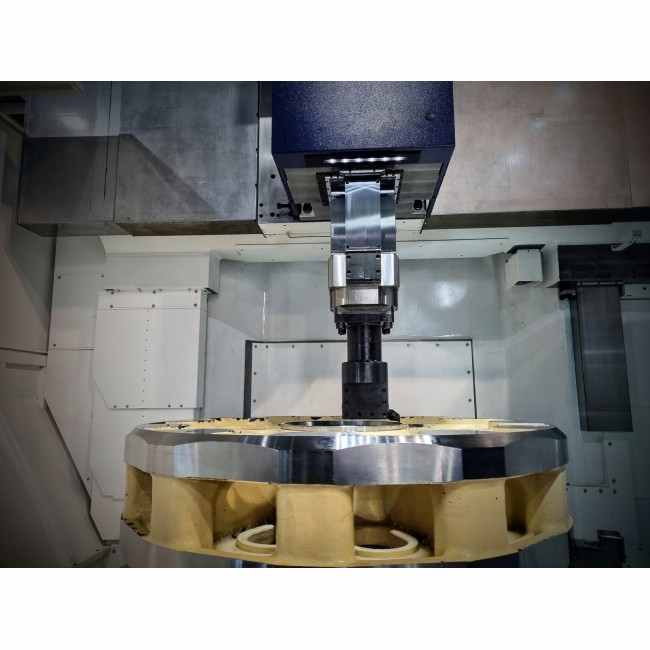

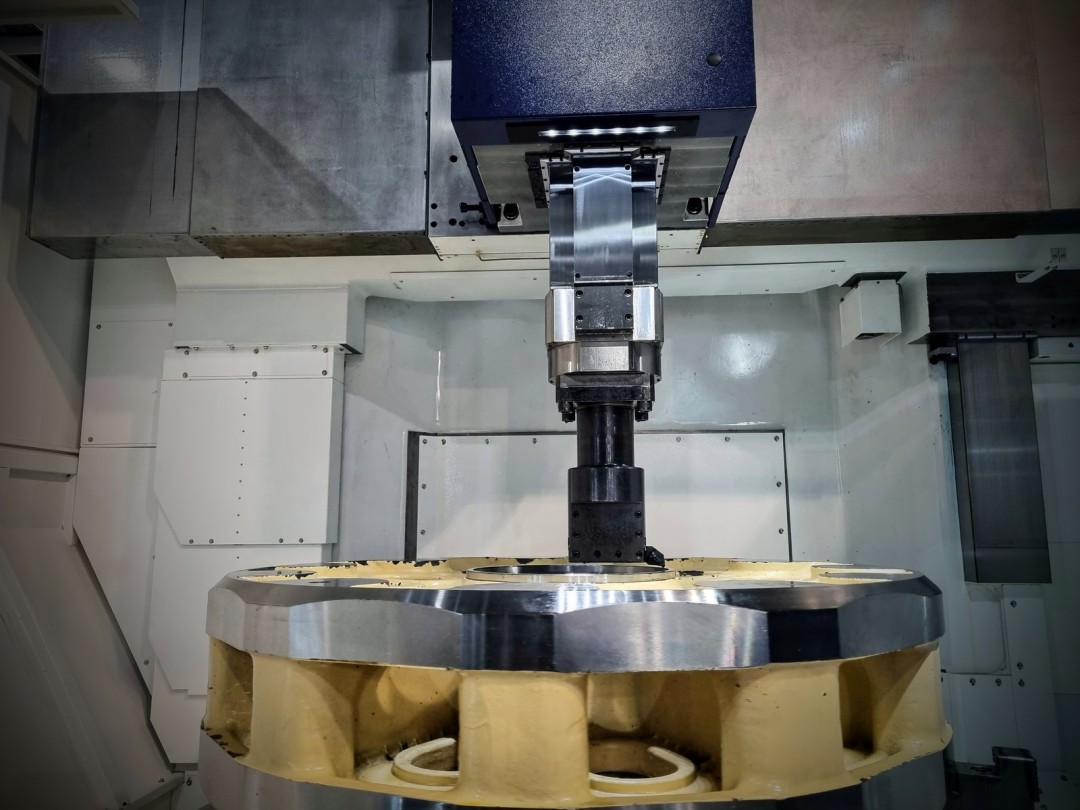

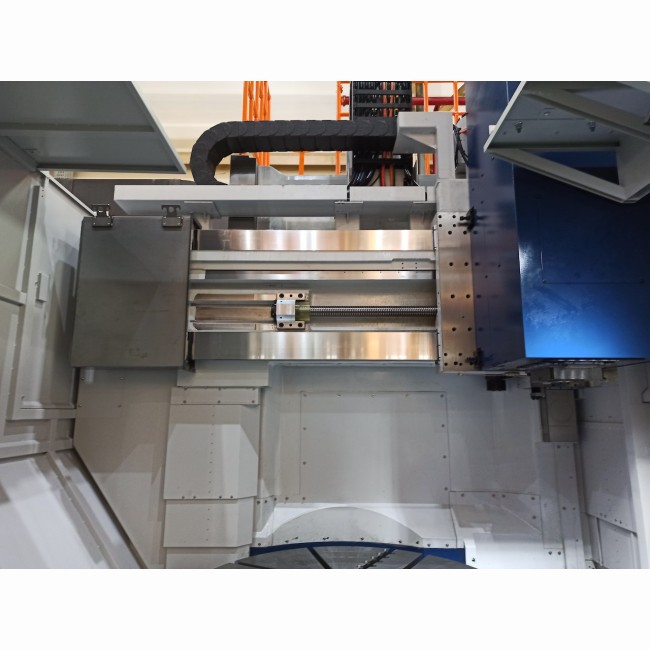

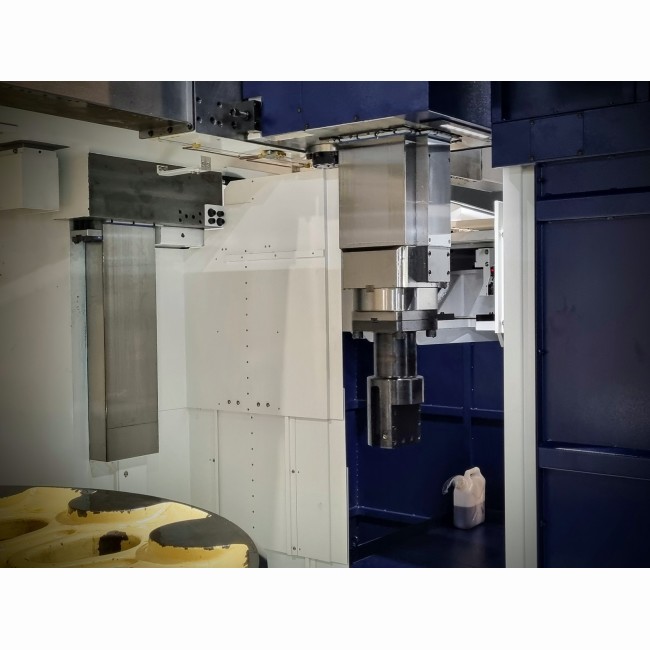

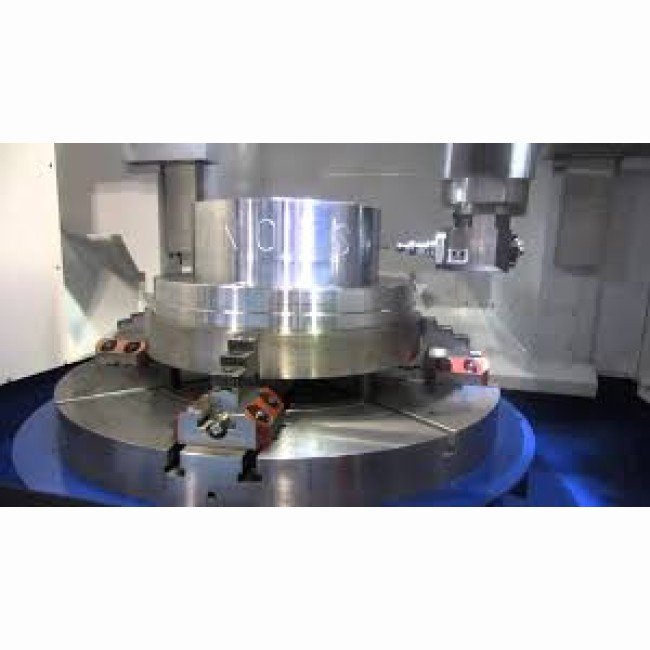

Les tours verticaux Honor VL sont des machines outils de production pour les pièces de grand volume.

Très implanté dans le milieu aéronautique, ces machines peuvent également répondre aux besoins des sociétés de mécanique générale.

Cette gamme de machine se caractérise par:

	VL-600	VL500	VL-400	VL-300	VL-250	VL-200
Diametre admissible (mm)	7000	6000	4500	3600	3000	2500
Hauteur usinable (mm)	2600	2600	2000	2000	1480	1480
Poids de pièce admissibile (kg)	100000	80000	40000	30000	15000	12000
Diametre du plateau (mm)	6000	5000	4000	3000	2500	2000
Vitesse de rotation (tr/min)	1 à 20	1 à 50	1 à 85	1 à 120	1 à 160	1 à 200
Section du coulant (mm)	300 x 300	300 x 300	300 x 300	300 x 300	250 x 250	250 x 250
Nombre de poste du magasin	16 ou 24	16 ou 24	16 ou 20	16 ou 20	12 ou 16	12 ou 16
Section d'outils (mm)	■ 32 ou ■ 40	■ 32 ou ■ 40	■ 32 ou ■ 40	■ 32 ou ■ 40	■ 25 ou ■ 32 ou ■ 40	■ 25 ou ■ 32 ou ■ 40
Avances rapides axe X et Z (m/min)	10	10	10	10	10	10
Course X (mm)	-100 à +4000	-100 à +3500	-300 à +2450	-300 à +2000	-300 à +1450	-300 à +1450
Course Z (mm)	2200	2200	1500	1500	1200	1200
Type de traverse	mobile (6x300mm)	mobile (6x300mm)	mobile (6x250mm)	mobile (6x250mm)	mobile (4x250mm)	mobile (4x250mm)
Puissance moteur de broche (S1/S6) (Kw)	60/75 ou 2x65/75	60/75 ou 2x65/75	60/75 ou 2x45/55	60/75 ou 2x37/45	60/75	60/75
Puissance installée (kA)	150 / 270	140 / 250	130 / 230	120 / 210	90 / 105	90 / 105
Encombrement (mm)	14000 x 9500 x 9500	13000 x 9000 x 9500	12400 x 7700 x 7500	9800 x 7300 x 7500	8295 x 556 x 6470	7970 x 5532 x 6470
Poids (kg)	169000	139000	132000	96800	63000	50000

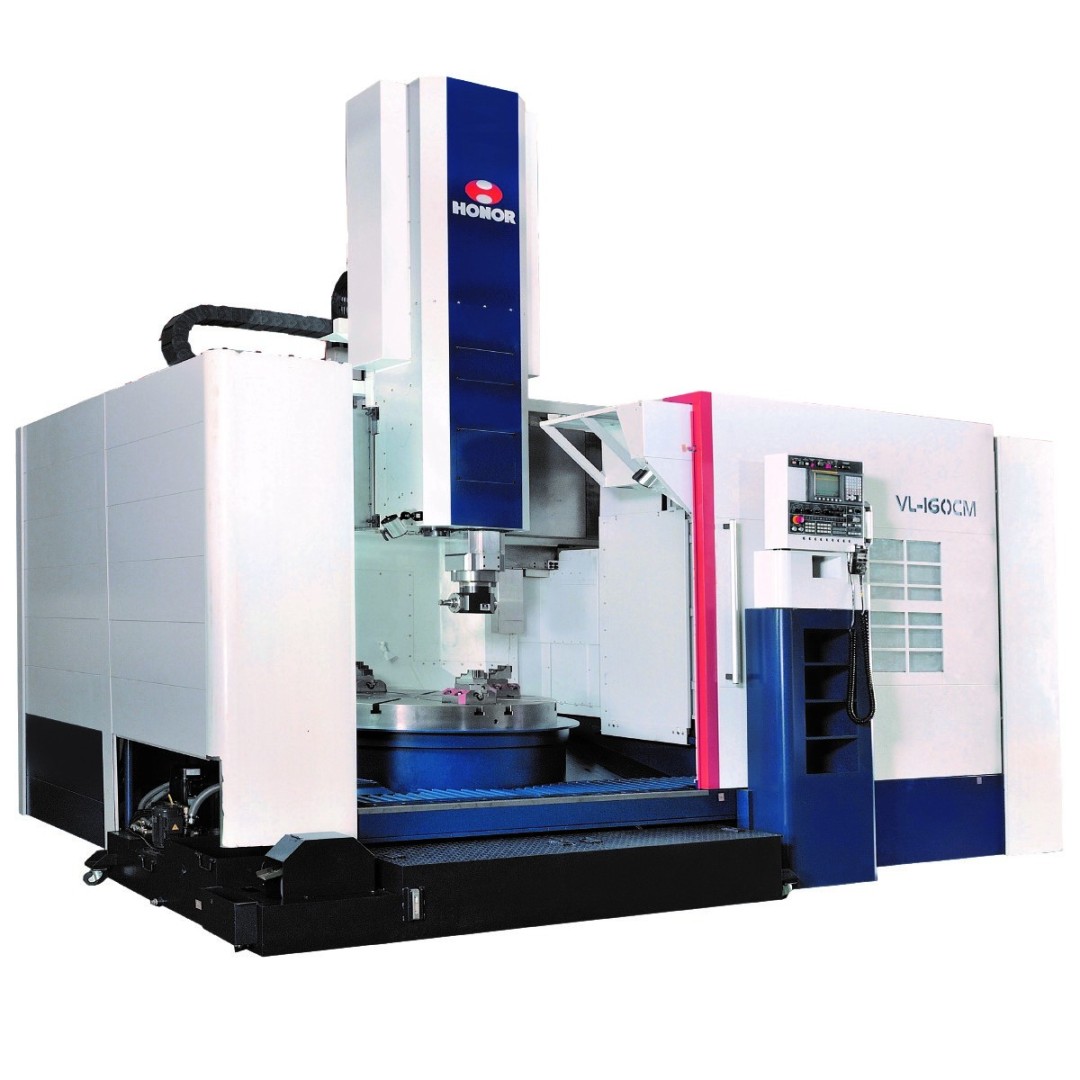

	VL-160	VL-125	VL-100	VL-86	VL-66
Diametre admissible (mm)	2000	1600	1200	950	850
Hauteur usinable (mm)	1200	1200	800	650	650
Poids de pièce admissibile (kg)	8000	5000	3500	2000	1500
Diametre du plateau (mm)	1600	1250	1000	800	610
Vitesse de rotation (tr/min)	3 à 250	3 à 300	3 à 400	5 à 600	5 à 700
Section du coulant (mm)	250 x 250	200 x 200 ou 250 x 250	200 x 200 ou 220 x 220	200 x 200 ou 220 x 220	200 x 200 ou 220 x 220
Nombre de poste du magasin	12 ou 16	12 ou 16	12	12	12
Section d'outils (mm)	■ 25 ou ■ 32 ou ■ 40	■ 25 ou ■ 32	■ 25 ou ■ 32	■ 25 ou ■ 32	■ 25 ou ■ 32
Avances rapides axe X et Z (m/min)	10	10	10	10	10
Course X (mm)	-200 a +1150	-200 a +950	-100 a +750	-100 a +750	-100 a +650
Course Z (mm)	900	900	700	600	600
Type de traverse	mobile (4x200mm)	mobile (4x200mm)	Fixe ou mobile (3x200mm)	Fixe	Fixe
Puissance moteur de broche (S1/S6) (Kw)	37/45	37/45	30/37	18.5/22 ou 30/37	18.5/22 ou 30/37
Puissance installée (kA)	75 / 90	75 / 90	75 / 90	40 / 55	40 /55
Encombrement (mm)	7100 x 5200 x 5250	6500 x 4900 x 5200	3665 x 2850 x 4300	3450 x 3600 x 4500	3450 x 3600x 4500
Poids (kg)	30600	24500	17800	13500	12500
