Désignation : PL ( axe Y)
Référence DMO :
Marque : HONOR
Neuf
Sur commande

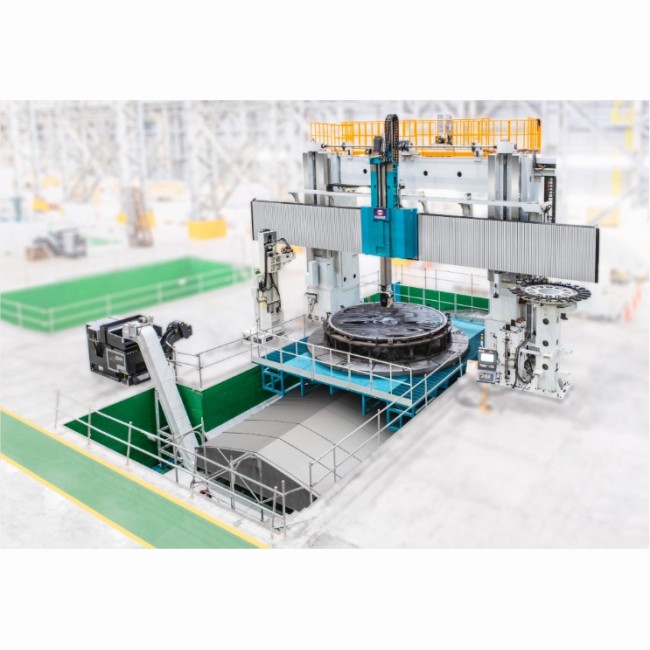

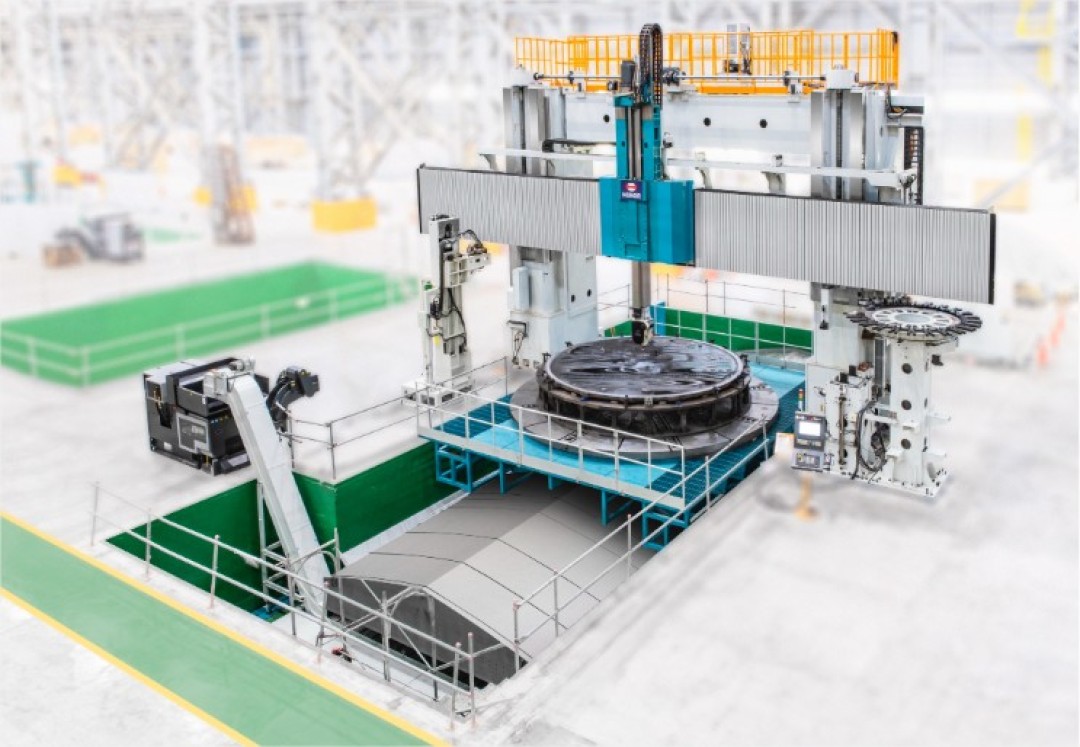

Les tours verticaux HONOR SEIKI de la gamme PL sont des machines outils de production de grande rigidité.

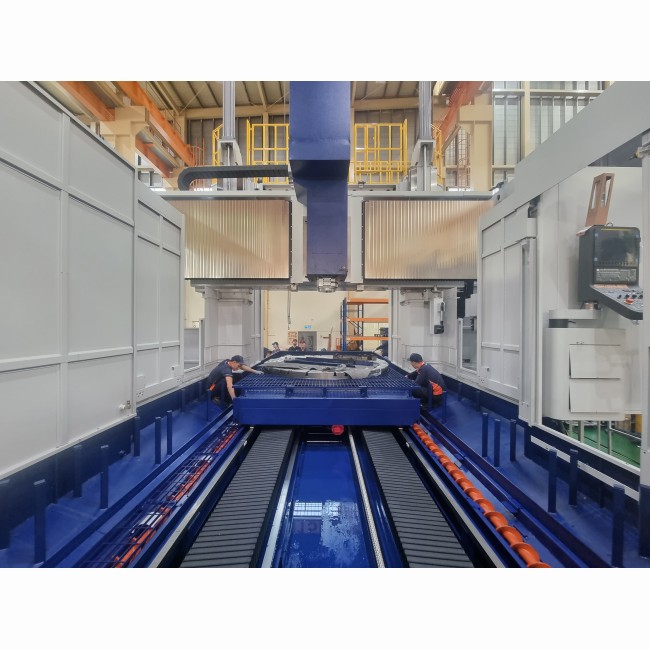

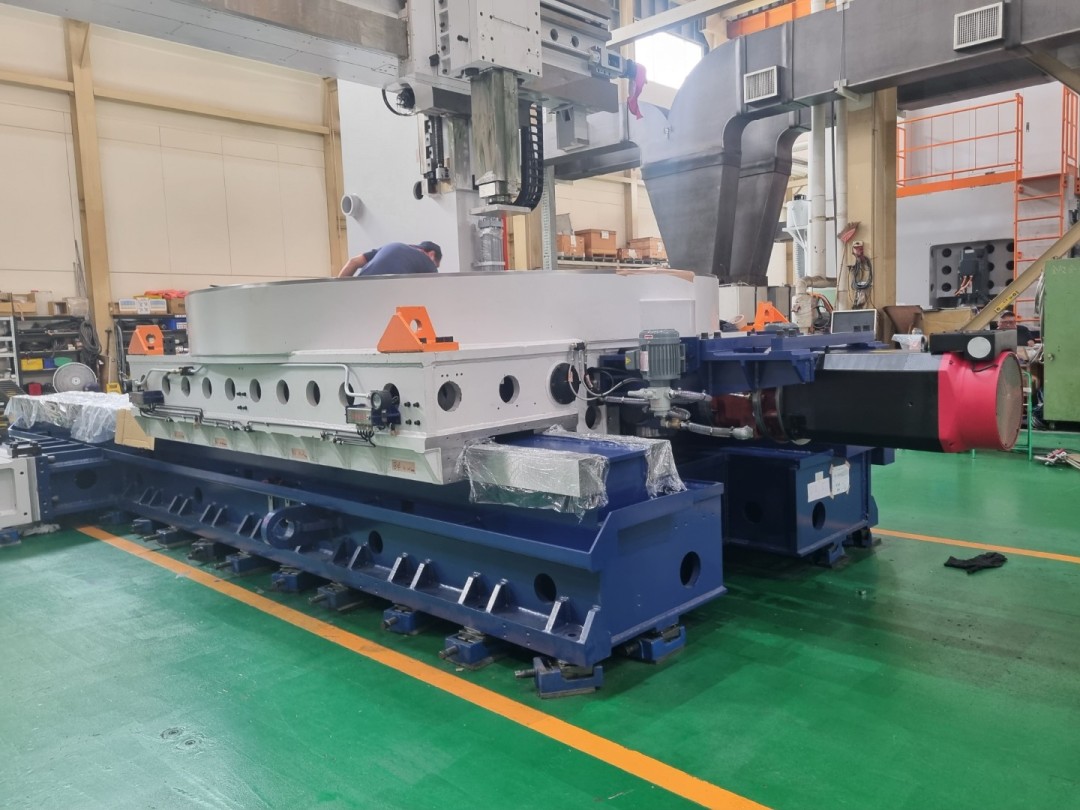

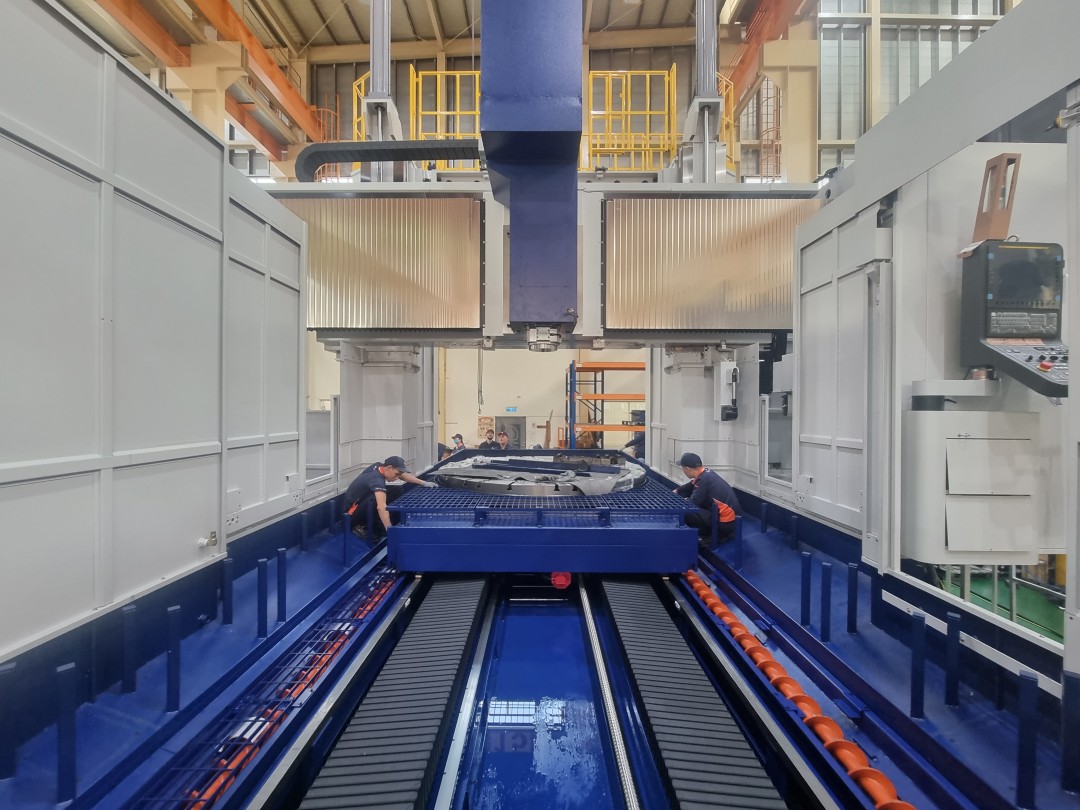

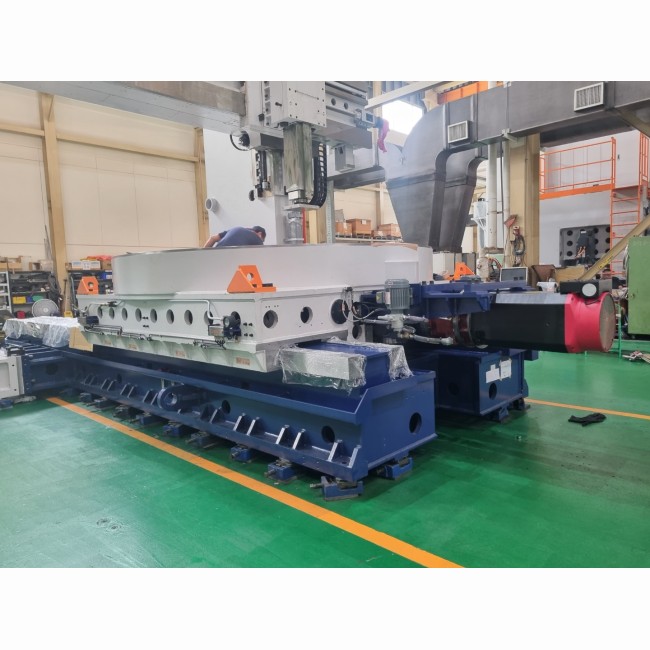

La structure mécanique de cette gamme de machine est comparable à un centre d'usinage portique. Le plateau rotattifs est monté sur un axe linéaire (axe Y)
Cela permet une grande flexibilité d'usinage, mais également un temps de cycle amélioré de 20% par rapport à du tournage vertical classique.
De nombreux domaines d'applications comme l'aéronautique, le pétrole et le gas, les centrales éléctriques, les moteurs, les machines textiles, les valves... requiert ce type de moyen
| PL-350CM | PL-200CM | PL-160CM | |
|---|---|---|---|
| CAPACITES | . | ||
| Ø du plateau (mm) | 3500 | 2000 | 1600 |
| Ø maxi usinable (mm) | 4000 | 2500 | 2000 |
| Hauteur maxi usinable (mm) | 2000 | 1600 | 1000 |
| Charge admissible (kg) | 35000 | 12000 | 8000 |
| Course axe X (déplacement transversal du coulant) (mm) | G/ 2200 D/ 2200 | G/ 1300 D/ 1450 | G/ 1000 D/ 1150 |

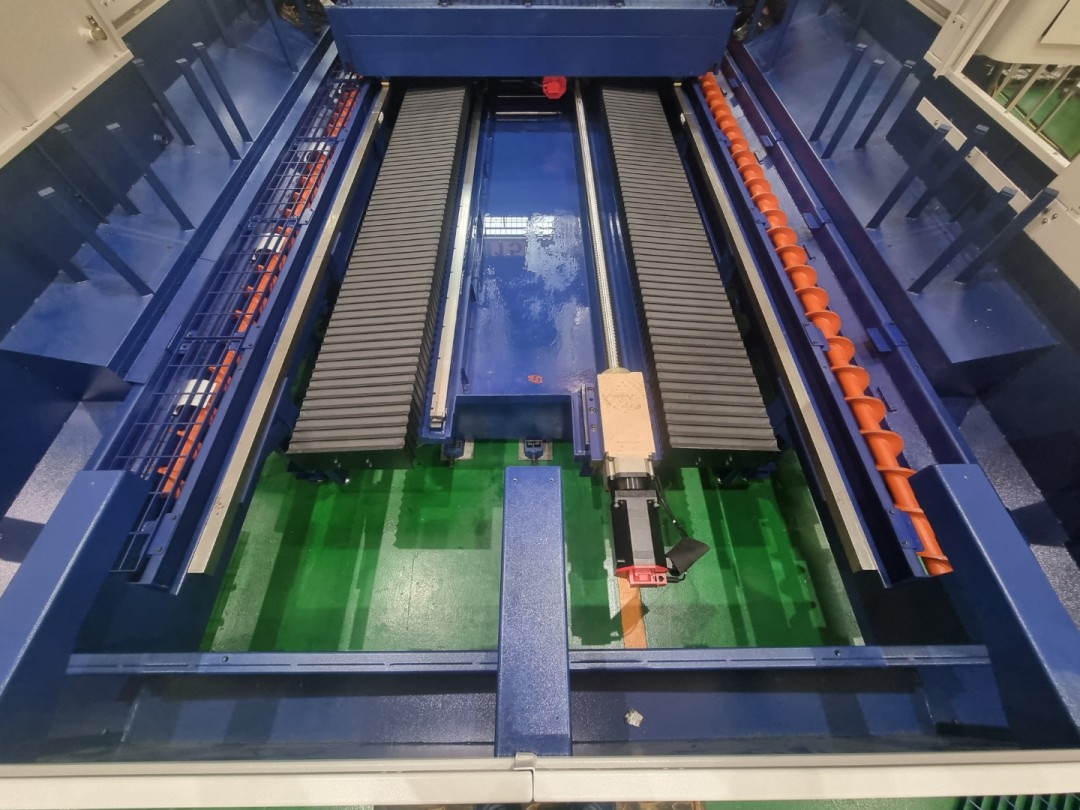

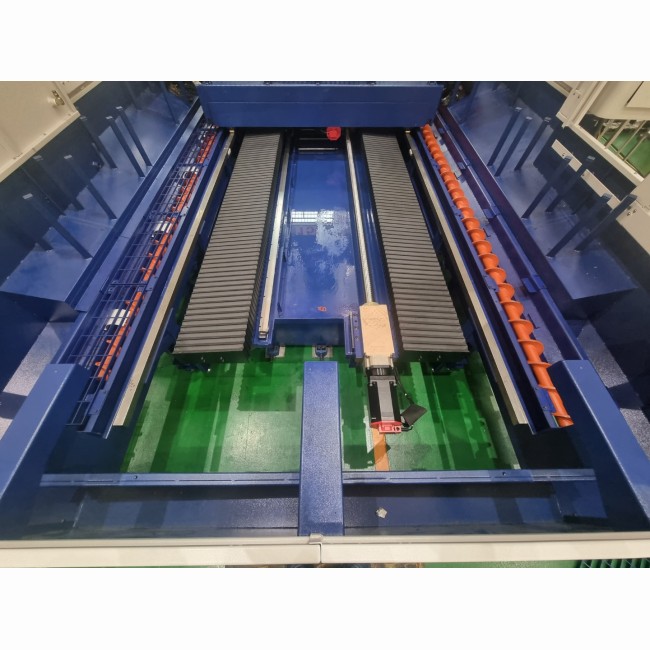

| Course axe Y (déplacement longitudinale de la table) (mm) | 4000 | 2600 | 2000 |
| Course axe Z ( déplacement vertical du coulant) (mm) | 1500 | 1200 | 900 |
| Distance interface du coulant / surface de table (mm) | 1050 à 2350 | 670 à 1970 | 670 à 1450 |
| Course axe W (course verical du portique) (mm) | 780 (3 x 260) |
