Cintreuse à galets Retour à la page précédente

Pyramidale 3 galets dont 2 entraîneurs
Pyramidale 3 galets dont 2 entraîneurs
Pyramidale 3 galets dont 2 entraîneurs
Pyramidale 3 galets dont 2 entraîneurs
Pyramidale 3 galets dont 2 entraîneurs

ADFORM - Pyramidale 3 galets dont 2 entraîneurs

Désignation : Pyramidale 3 galets dont 2 entraîneurs

Référence DMO :

Marque : ADFORM

Neuf

Sur commande



Brochure ADFORM - Pyramidale 3 galets dont 2 entraîneurs    Fiche technique ADFORM - Pyramidale 3 galets dont 2 entraîneurs


Renseignements ADFORM - Pyramidale 3 galets dont 2 entraîneurs

DESCRIPTIF

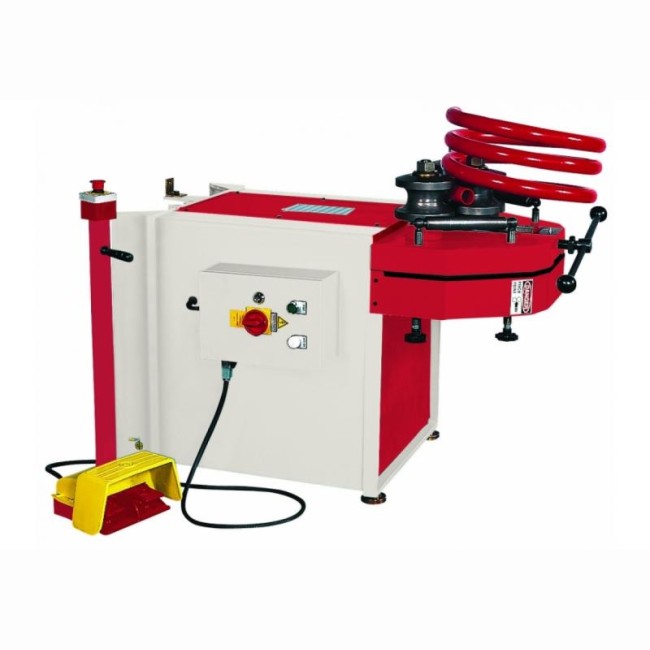

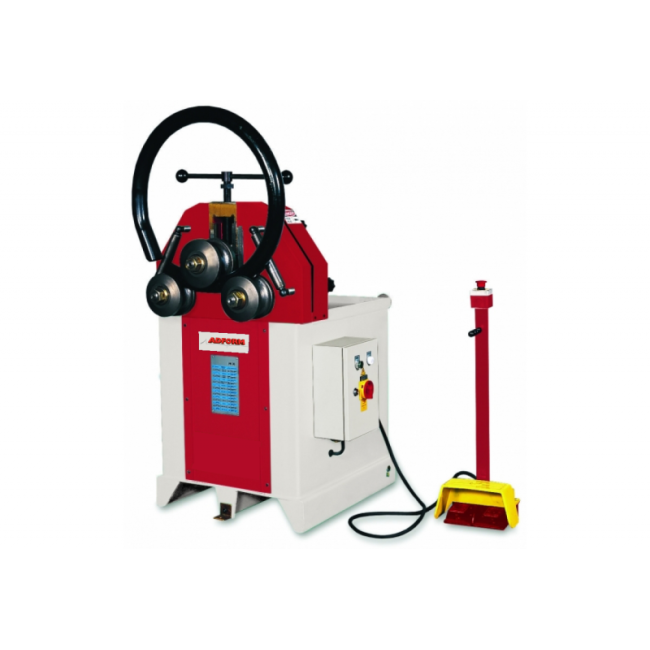

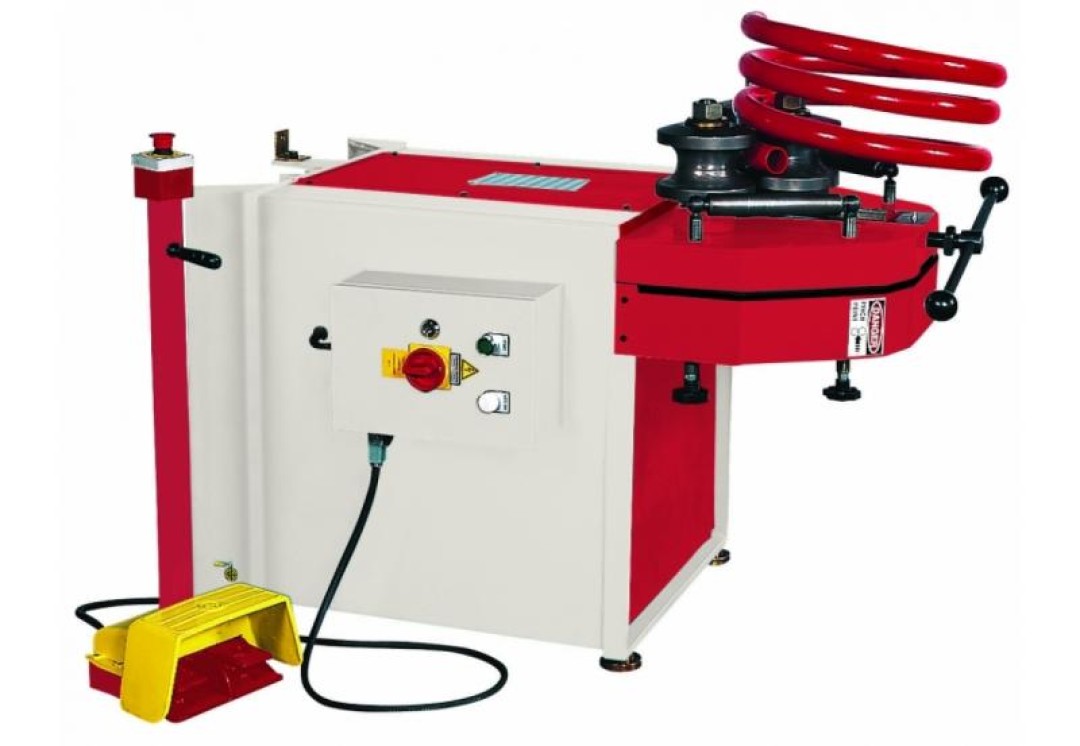

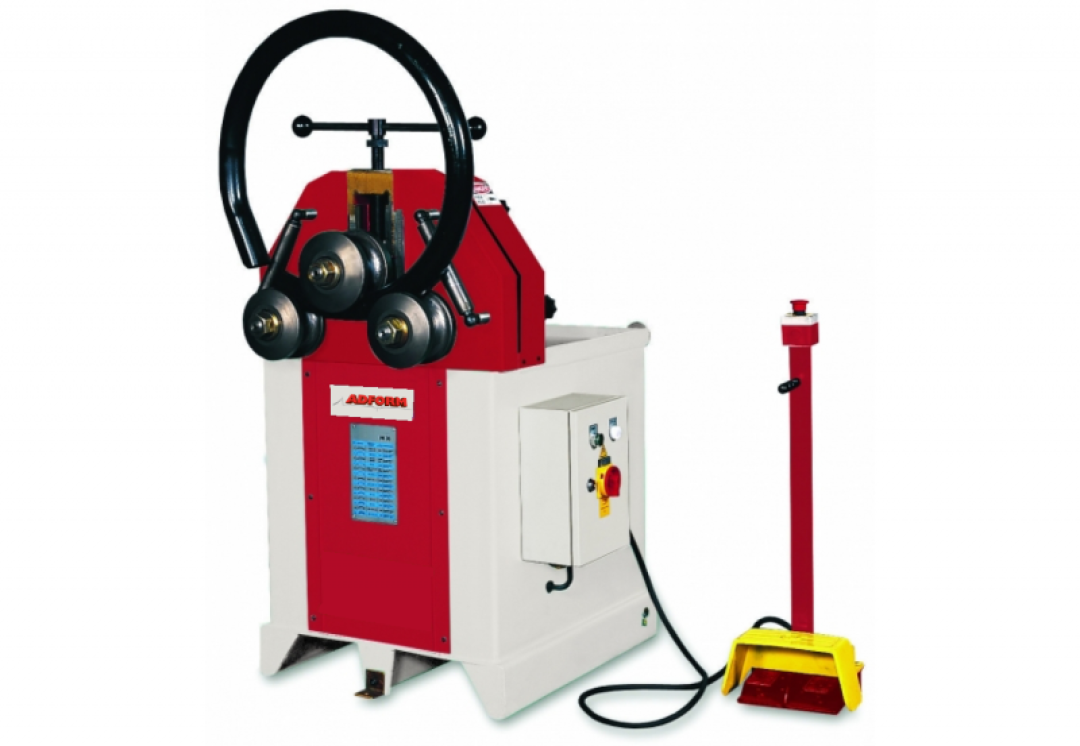

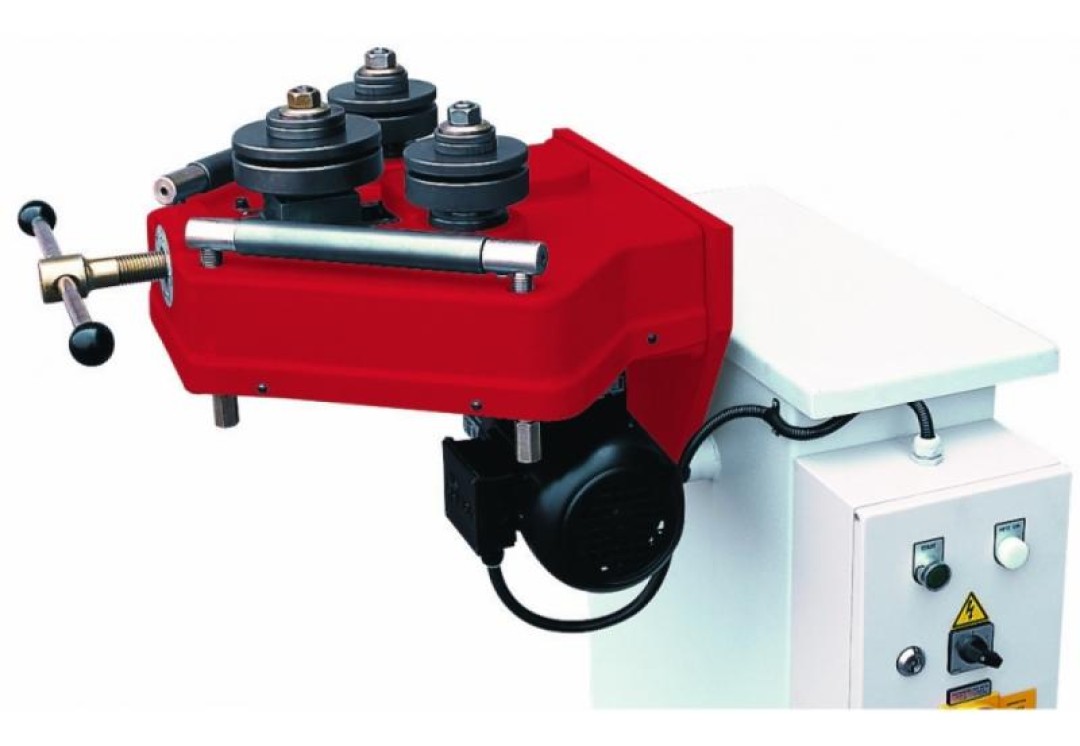

Cintreuse 3 galets de  type pyramidale ADFORM

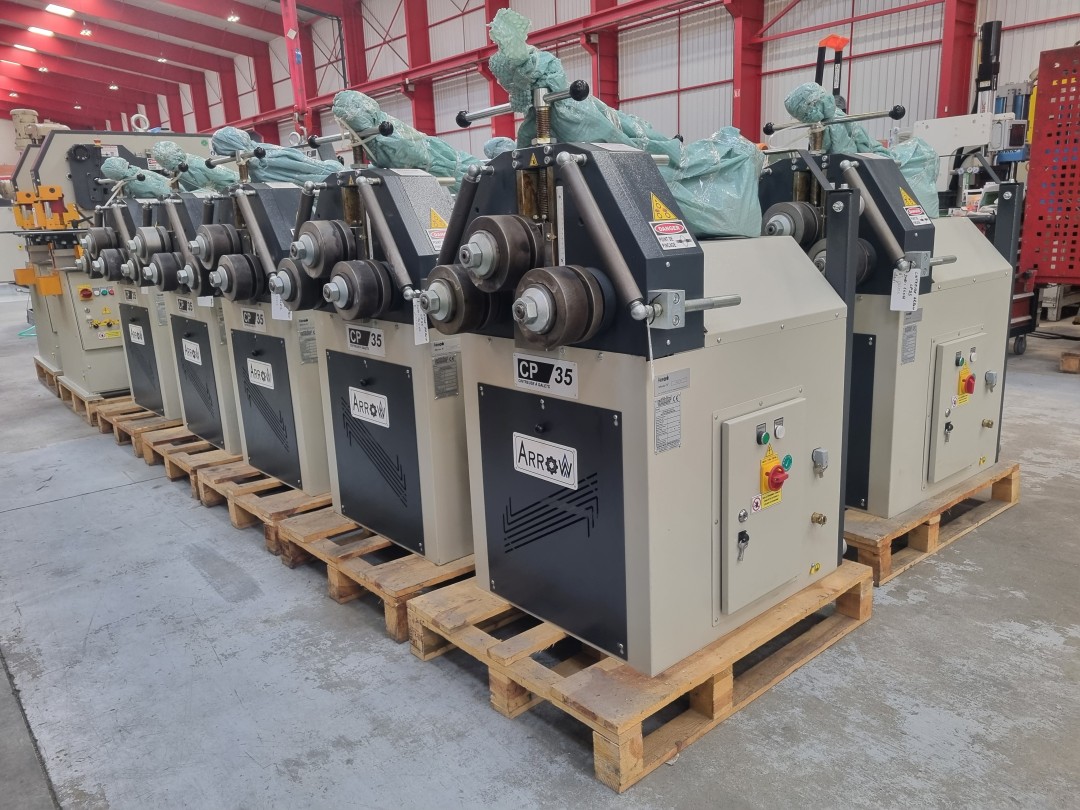

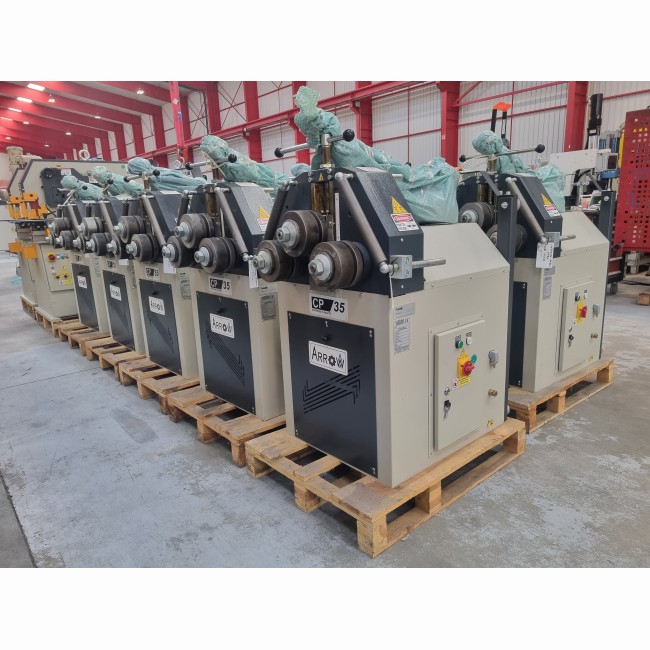

Les machines CP30 et CP35 sont composées de 2 galets entraineurs. Elles se caractérisent pas:

  • Un bâti mécano-soudé largement dimensionné

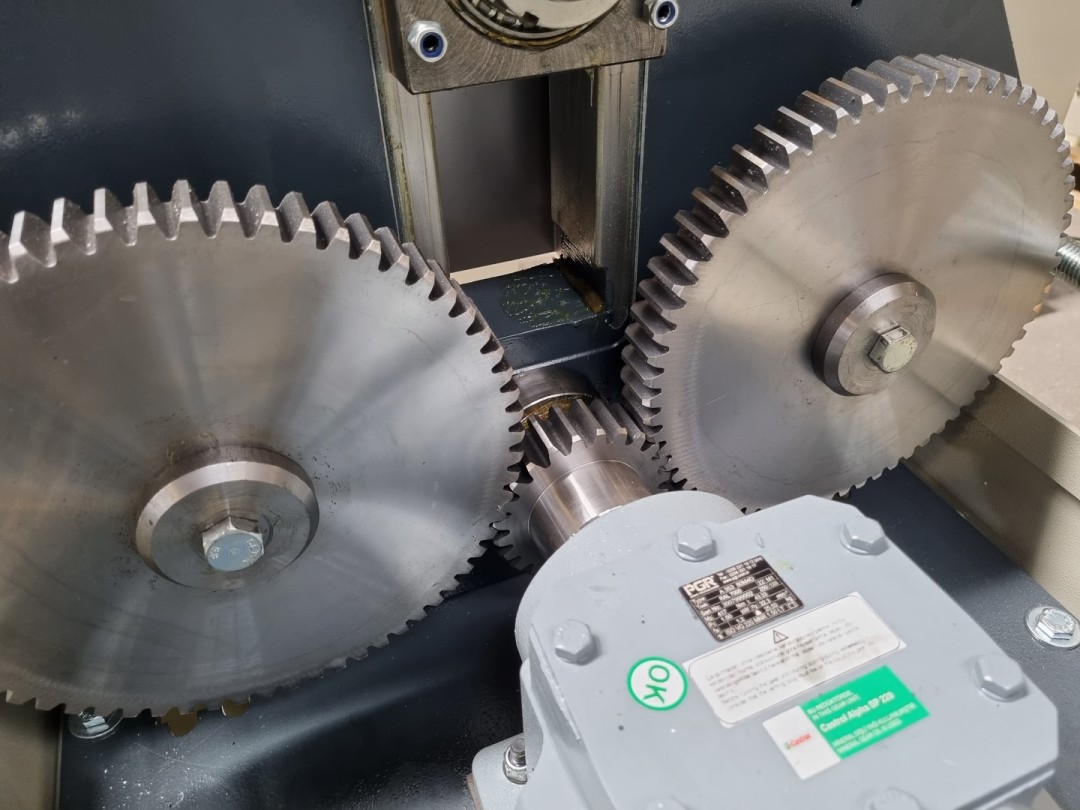

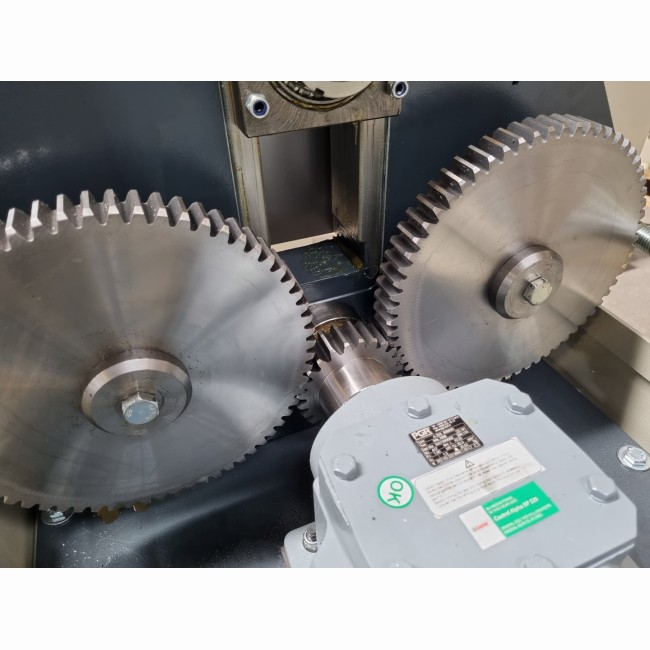

  • Un entrainement direct des 2 galets inferieurs par motoréducteur
  • Un jeu de 3 galets traités en standard
  • Des arbres d'entrainements traités et rectifiés, avec roulements
  • Des rouleaux latéraux de guidage

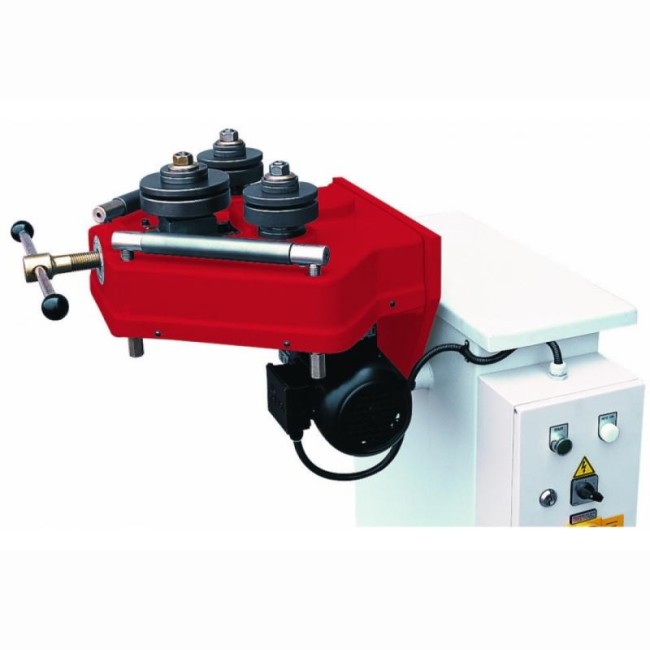

  • Un socle founi avec la machine, permettant de travailler aussi bien à la verticale qu'à l'horizontale
  • Une double pédale permettant la mise en rotation des galets
  • Une notice d'utilisation en français

=> Abaque de cintrage en pdf en pièce jointe

Equipements optionnels

Ces machines peuvent recevoir en option:

  • Des jeux de galets supplémentaires au différents diamètres
  • Des jeux de galets en nylon ou plastique
  • Un affichage numérique de la position du galet superieur avec règle de mesure
  • un dispositif de débillardage
  • Un mesureur de rayon pour le contrôle de vos pièces

Caractéristiques techniques

CP30CP35
Diamètre de l'arbre d'entrainement (mm)3050
Diamètre du galet superieur (mm)118155
Diamètre des galets inferieurs (mm)148155
Vitesse de travail (m/min)2 à 44,5
Encombrement (Lxlxh) (mm)600 x 800 x 1450750 x 1000 x 1400
Poids (kg)220400
Puissance du moteur (Kw)0,71,5
