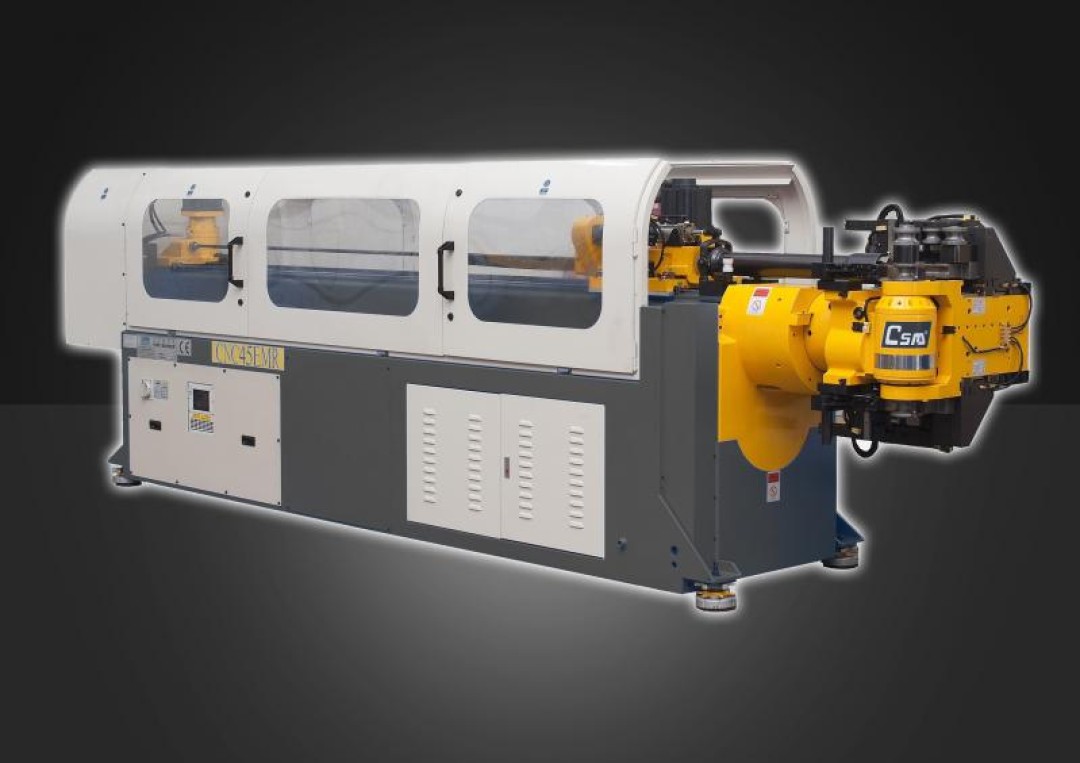

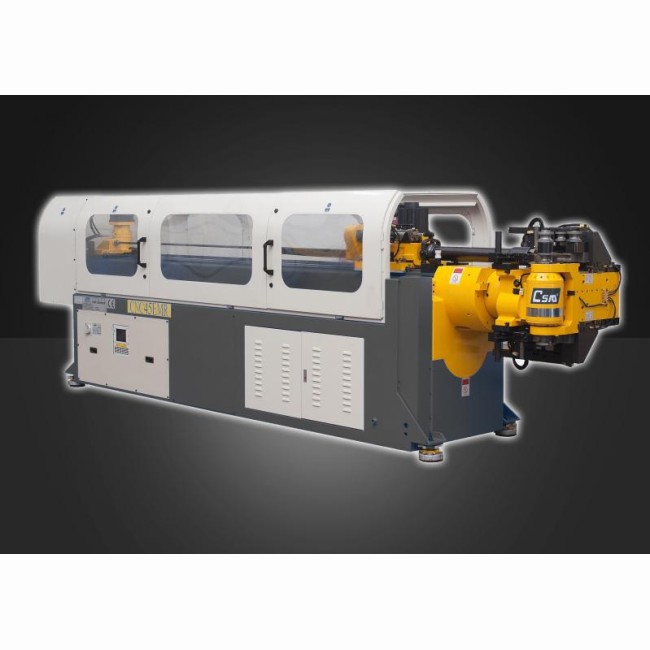

CSM - 45 EMR

1. Tête de cintrage(axe C) par servomoteur avec engrenages de transmission exclusifs

2. Matrice de serrage par servomoteur, EMB/EMR par matrice de pression pneumatique par servomoteur amplificateur latéral par servomoteur

3. Déplacement des outils/rayons : mouvement de haut en bas par servomoteur mouvement de gauche à droite par servomoteur

4. Chariot (axe Y) par servomoteur avec vitesse programmable

5. Pince de serrage (axe B) par rotation pneumatique par servomoteur

6. Mandrin par servomoteur avec lubrification automatique et rétraction anticipée

7. Rotation de la tête de travail par servomoteur, capable de convertir le pliage à gauche et à droite

8.  Contrôleur :

• PC industriel assorti d'un écran tactile, capable de simuler le cintrage, de prévisualiser en 3D et de détecter les collisions.
• vitesse programmable pour les axes servo
• port USB, facile pour le transfert de données
• convertible entre le mode manuel / automatique
• convertible entre les réglages en pouces / métriques
• convertible entre les axes XYZ / YBC
• capable de lire les fichiers igs/stp .

Caractéristiques standard de la machine

• Maître #5 Contrôleur
• PC industriel avec performances accrues en matière d'automates programmables.
• Écran tactile
• Écran tactile coloré de 15 pouces.
• Résistant à la poussière, aux vibrations et aux températures élevées.
• Vitrine au design moderne, équipée de roulettes pour faciliter son positionnement à proximité de la cintreuse.
• Possibilité d'être relié par Ethernet à d'autres cintreuses, ordinateurs hôtes ou machines de mesure, pour faciliter l'échange ou le transfert de données et le contrôle de la qualité.
• Connexion fixe du câble à la cintreuse.
• Des manuels d'instruction complets pour la programmation des contrôleurs PC, les systèmes électriques et le réglage des machines-outils.
• Soutien et assistance rapides de la part de CSM Taiwan
• Stockage de la mémoire
• Stockage des programmes sur disque dur.
• Capacité de plus de 1 000 000 de programmes.
• Connexion USB
• Équipé d'un port USB.
• Convient à la saisie ou au transfert/copie/sauvegarde de données.
• Simulation graphique en 3D d'un programme de cintrage prédéfini.
• Paramètres permettant de sélectionner le mouvement simultané de chaque axe.
• Interface programmable permettant de réaliser simultanément jusqu'à 3 mouvements (Y+B+C).
• Vitesses programmables indépendantes pour les axes Y, B et C (10x8).
• Compensation du retour élastique et de l'allongement du tube.
• Conversion en pouces et en mesures métriques.
• Contrôle avec fonction de conversion bidirectionnelle entre les coordonnées XYZ et le référentiel de travail YBC.
• Processus de pliage manuel et automatique.

Grâce à la combinaison d'une commande CNC avancée et d'un système d'entraînement servo, la localisation du point zéro pour chaque axe est désormais automatique au démarrage de la machine.
En mode automatique, l'arrêt en cas d'urgence n'interrompt pas le programme.
Maximum 4 projets (programmes) de cintrage différents à utiliser un par un en mode automatique.
Positionnement automatique de l'axe Y en mode automatique pour assurer la qualité des pièces.

Outillage multi-étage

• De 6 à 10 matrices de cintrage (en fonction du diamètre des tubes).
• Le pliage par poussée (roulage) peut être incorporé (haut de la pile).

Servomoteurs électriques

Entraînement par servomoteurs - aucun système hydraulique n'est utilisé.
13 Des servomoteurs de haute qualité sont utilisés pour le mouvement/la rotation de - Bras de pliage - Tête de pliage vers le haut et vers le bas - Tête de pliage vers la gauche et vers la droite - Matrice de serrage - Matrice de pression - Matrice de pression vers le haut et vers le bas - POB - Chariot - Booster de chariot - Rétraction du mandrin et AMRU.
Toutes les fonctions et tous les réglages sont enregistrés dans la mémoire du système PC.
Lorsque le cycle de pliage programmé est interrompu, tous les servomoteurs reviennent à leur position initiale sans redémarrage ni réglage.
Aucune variation de la précision ou de la vitesse due à des changements de température de l'huile hydraulique, car aucune huile ou pompe hydraulique n'est utilisée.

Tête de cintrage

Système breveté d'engrenage planétaire à réduction, entraîné par un servomoteur à couple élevé, qui permet un positionnement très précis et une répétabilité du pliage.
La tolérance est de 0,01 degré.
Système d'entraînement à réduction entièrement fermé.
Conception compacte.
Décélération et position d'arrêt/angle du bras de flexion programmables.

Tête de cintrage Mouvement horizontal et vertical et mouvement de rotation

Le positionnement de la tête de pliage est assuré par un servomoteur.
Des roulements linéaires sont montés sur les glissières horizontales et verticales.
La crémaillère et le pignon sont dissimulés dans le châssis de la machine.

Système de rétraction du mandrin

Course de rétraction du mandrin réglable.
Disposition pour A.M.L. (lubrification automatique du mandrin)

Chariot

Entraînement par servomoteur, vitesse réglable.
Précision de positionnement de 0,01 mm.
Le mouvement est assuré par des roulements linéaires à faible frottement et par une crémaillère.
Axe "Y" : fonction alternative d'alimentation répétée ou d'alimentation en bout de bande.

Conception brevetée avec vitesse et force de poussée programmables du chariot au moyen d'une crémaillère hélicoïdale, entraînée par un servomoteur à couple élevé avec embrayage.

POB Collet

Le serrage de la pince de serrage est assuré par un cylindre pneumatique.
La rotation est assurée par un servomoteur.
La tolérance est de 0,01 degré.

Matrices de serrage

Système à servocommande.
Serrage rapide et puissant.

Matrices à pression

Contrôlé et entraîné par un servomoteur.
Une seule matrice de pression est utilisée pour toutes les matrices de cintrage de même diamètre des matrices de cintrage multi-piles installées. (indexation automatique avec la matrice de pliage programmée).
Vitesse d'accélération et de déplacement programmables, pour éviter les collisions.

Accessoires généraux

Arrêt d'urgence du cycle à l'aide d'une pédale.
Support d'essuie-glace.
Tiges de mandrin 3 off.
Manuels d'utilisation et d'entretien.
Boîte à outils avec clés de service et clés hexagonales
