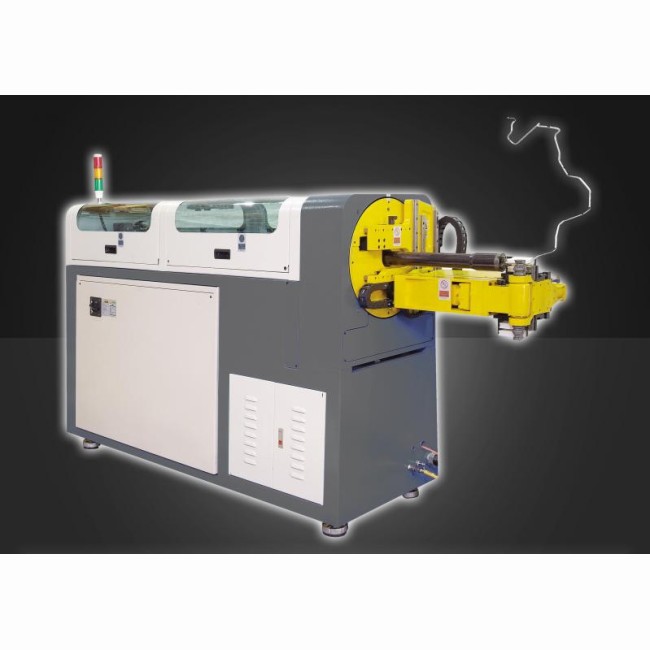

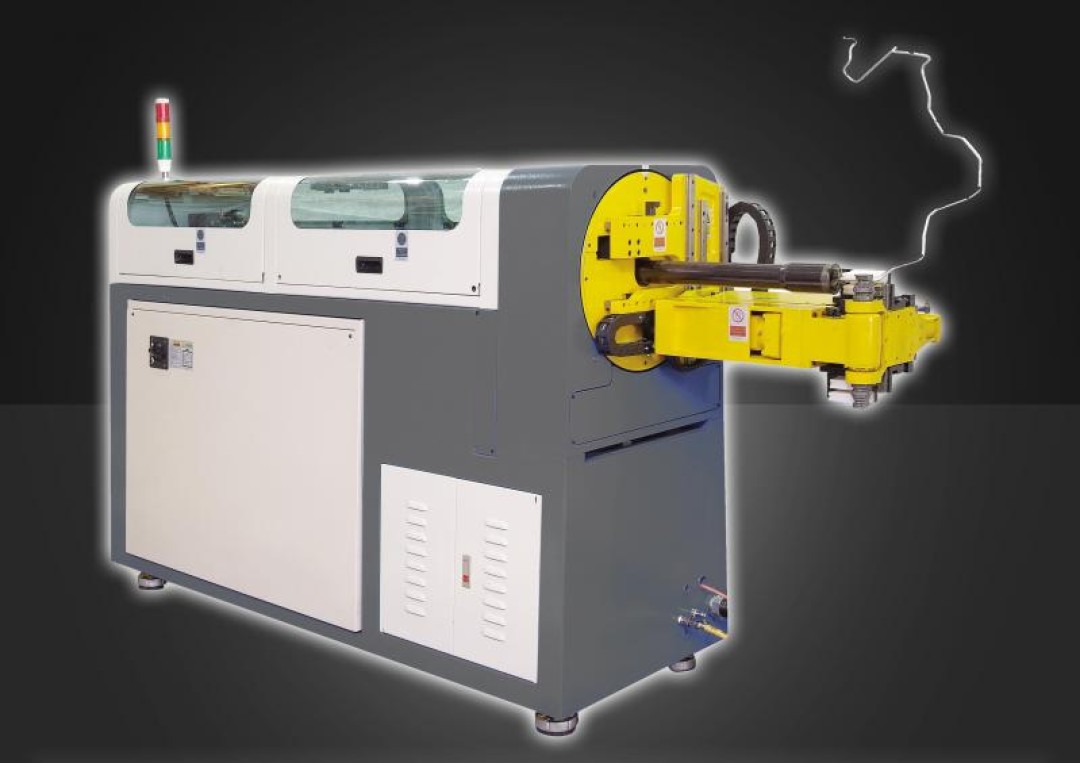

Cintreuse de tube electrique Retour à la page précédente

15 EMB

CSM - 15 EMB

Désignation : 15 EMB

Référence DMO :

Marque : CSM

Neuf

En stock



   Fiche technique CSM - 15 EMB


Renseignements CSM - 15 EMB

DESCRIPTIF

Caractéristiques techniques

15 EMB
Type de controleurCNC
Nombre d’axe(s) électrique(s)7
Nombre d’axe(s) hydraulique(s)0
Nombre d’étages3+3
Ø maxi tube acier / non ferreux / inox (mm)15
Epaisseur maxi acier (40 Kg/mm²) (mm)1.5
Epaisseur maxi non ferreux (25 Kg/mm²) (mm)4
Epaisseur maxi inox (60 Kg/mm²) (mm)1.5
Capacité tube carré acier (40 Kg/mm²) (mm)10
Diamètre maxi de barre acier (40 Kg/mm²) (mm)6
Rayon de cintrage minimum - maximum (mm)10-55
Rayon de cintrage minimum – maximum tube carré (mm)10-47
Angle de cintrage maximum (°)190
Hauteur de travail (mm)1100
Vitesse de cintrage (°/s)250
Précision de cintrage (°)0.01
Vitesse de déplacement du chariot (mm/s)2002
Précision de déplacement du chariot (mm)0.01
Vitesse de rotation du tube (°/s)339
Précision de rotation du tube (°)0.01
Puissance du moteur hydraulique (Kw)5
Pression de service (bar)0
Longueur standard du mandrin (mm)1200
Longueur optionnelle du mandrin (De à mm)1201/3000
Rayon variable (poussée sur tube) (Oui / non / option)Oui
Cintrage gauche / droite (Oui / non / option)Oui
Booster (Oui / non / option)Oui
Anticipation de mandrin (Oui / non / option)Oui
Lubrification de mandrin (Oui / non / option)Oui
Simulation graphique 3D (Oui / non / option)Oui
Poinçonnage intégré dans la tête de cintrage (Oui / non / option)non
Protection du chariot du chariot par un carter et un scanner en face avant (Oui / non / option)Oui
Capacité du réservoir d’huile (litres)0
Alimentation électrique (volts)380
Epaisseur tube carré (40kl / mm²) (mm)2
Rayon de cintrage mini en roulage (mm)inf ou égal 7 D
Vitesse étaux de serrage (mm/s)150
Précision étaux de serrage (mm)0.01
Vitesse de la glissière (mm/s)179
Précision de la glissière (mm)0.01
Vitesse de la rotation de la tête de cintrage (deg/sec)241
Précision de la rotation de la tête de cintrage (deg)0.01
Précision verticale de la tête de cintrage (mm)0.01
Vitesse horizontale de la tête de cintrage (mm/s)256
Précision horizontale de la tête de cintrage (mm)0.01
Vitesse verticale de la tête de cintrage (mm/s)302
Max ∅ de tube répétition de cyle (mm)15

Données de la machine

15 EMB
Encombrement (L x l x H) (mm)2700/800/1400
Poids (kg)1400

Equipements

15 EMB
programmation hors poste, bras de mesure laser (Oui / non /Option)Oui
