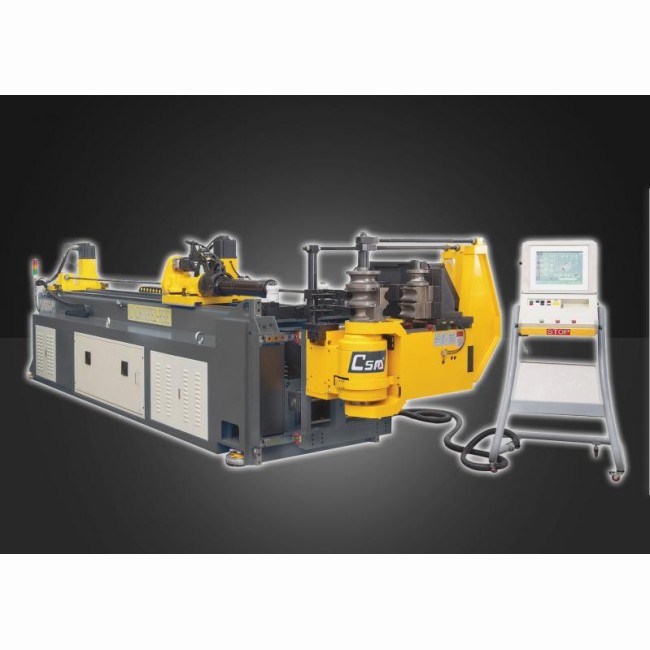

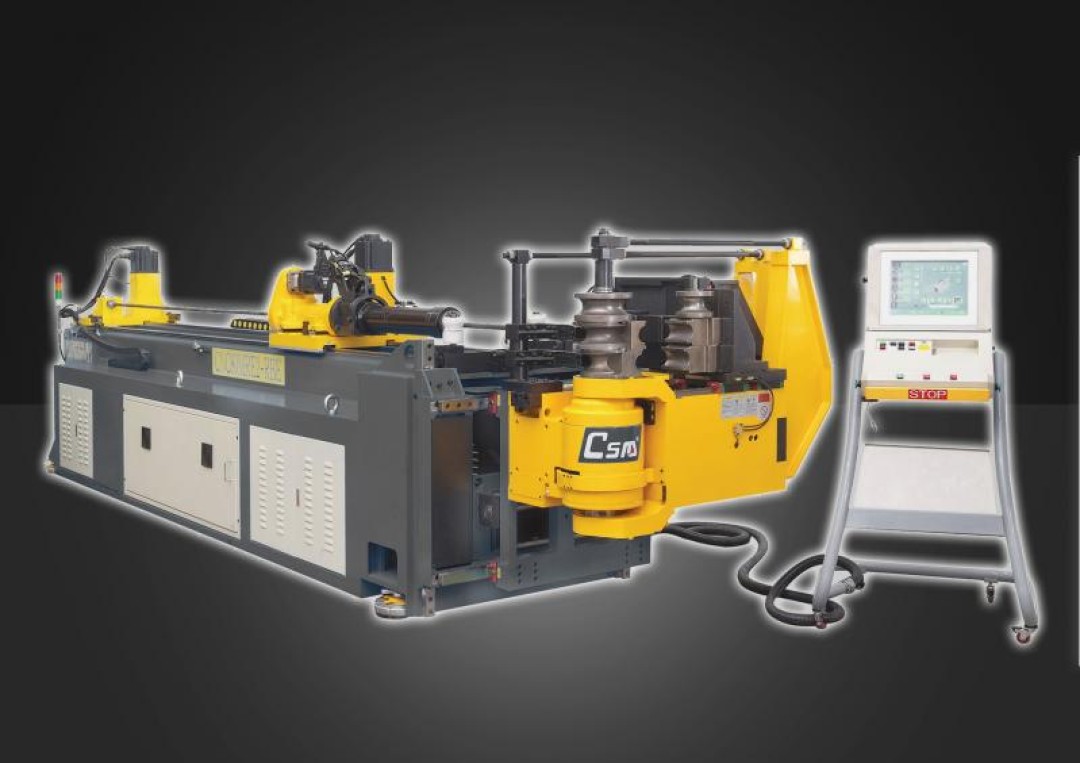

Cintreuse de tube electrique Retour à la page précédente

80 MRE2-RBE

CSM - 80 MRE2-RBE - 0009453

Désignation : 80 MRE2-RBE

Référence DMO : 0009453

Marque : CSM

Neuf

En stock



   Fiche technique CSM - 80 MRE2-RBE - 0009453


Renseignements CSM - 80 MRE2-RBE - 0009453

DESCRIPTIF

Caractéristiques techniques

80 MRE2-RBE
Type de controleurCNC
Nombre d’axe(s) électrique(s)11
Nombre d’axe(s) hydraulique(s)0
Nombre d’étagesde 3 à 5
Ø maxi tube acier / non ferreux / inox (mm)80
Epaisseur maxi acier (40 Kg/mm²) (mm)2.5
Epaisseur maxi non ferreux (25 Kg/mm²) (mm)4.5
Epaisseur maxi inox (60 Kg/mm²) (mm)1.6
Capacité tube carré acier (40 Kg/mm²) (mm)60
Diamètre maxi de barre acier (40 Kg/mm²) (mm)35
Rayon de cintrage minimum - maximum (mm)40-230
Rayon de cintrage minimum – maximum tube carré (mm)40-190
Angle de cintrage maximum (°)190
Hauteur de travail (mm)1200
Vitesse de cintrage (°/s)80
Précision de cintrage (°)0.01
Vitesse de déplacement du chariot (mm/s)160/980
Précision de déplacement du chariot (+/-mm)0.01
vitesse de déplacement de rotation (D.O.) (°/s)240
Précision de rotation du tube (°)0.01
Puissance totale installée (Kw)35
Pression de service (bar)0
Longueur standard du mandrin (mm)3000
Rayon variable (poussée sur tube) (Oui / non / option)Oui
Cintrage droite (Oui / non / option)Oui
Booster (Oui / non / option)Oui
Anticipation de mandrin (Oui / non / option)Oui
Lubrification de mandrin (Oui / non / option)Oui
Simulation graphique 3D (Oui / non / option)Oui
Poinçonnage intégré dans la tête de cintrage (Oui / non / option)non
Protection périphérique de la zone de travail (Oui / non / option)Oui
Capacité du réservoir d’huile (litres)0
Alimentation électrique (volts)380
Capacité tube carré (mm)2.6
Vitesse axe Z tête de cintrage (mm/s)109
Précision axe Z (mm)+ / - 0.01
Vitesse axe tranversal de la tête de cintrage axe X (mm/s)166
Précision axe X (mm)+ / - 0.01
Vitesse axe glissière (mm/s)224
Précision axe glissière (mm)+ / - 0.01
Vitesse axe étaux de serrage (mm/s)224
Précision axe étaux de serrage (mm)+ / - 0.01
Vitesse axe mandrin (mm/s)174
Précision axe mandrin (mm)+ / - 0.01
Puissance du booster ( chariot) (kg)3000

Données de la machine

80 MRE2-RBE
Encombrement (L x l x H) (mm)6000-1800-1800
Poids (kg)6000

Equipements

80 MRE2-RBE
Programmation extérieure sur Pc et hors posteoui
Importation / exportation des fichiers informatiquesoui
