Désignation : CNC 50 TMRE
Référence DMO : 0009834
Marque : CSM
Neuf
En stock

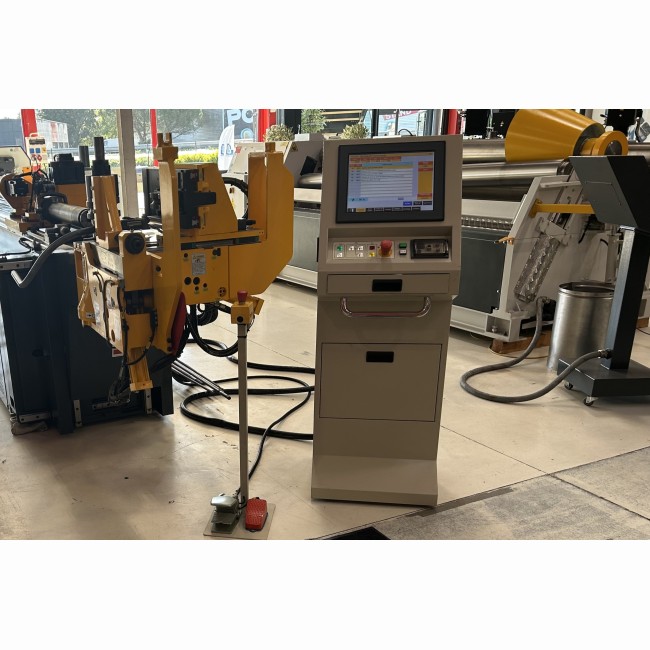

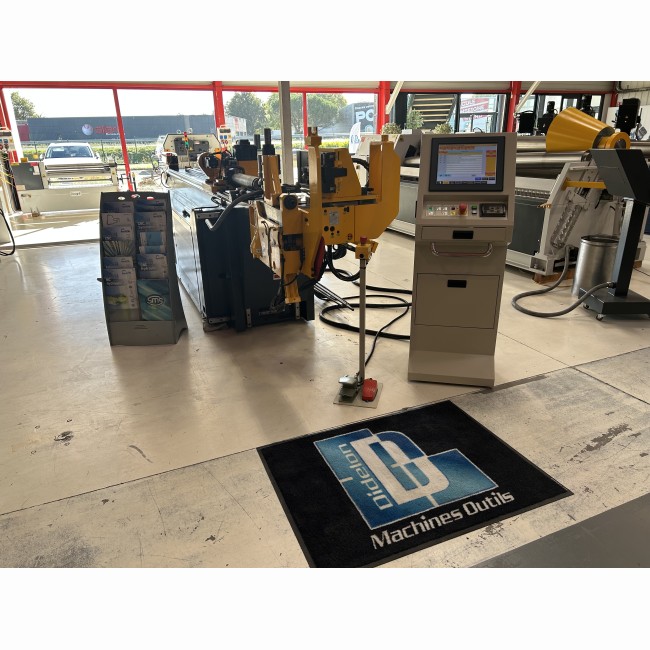

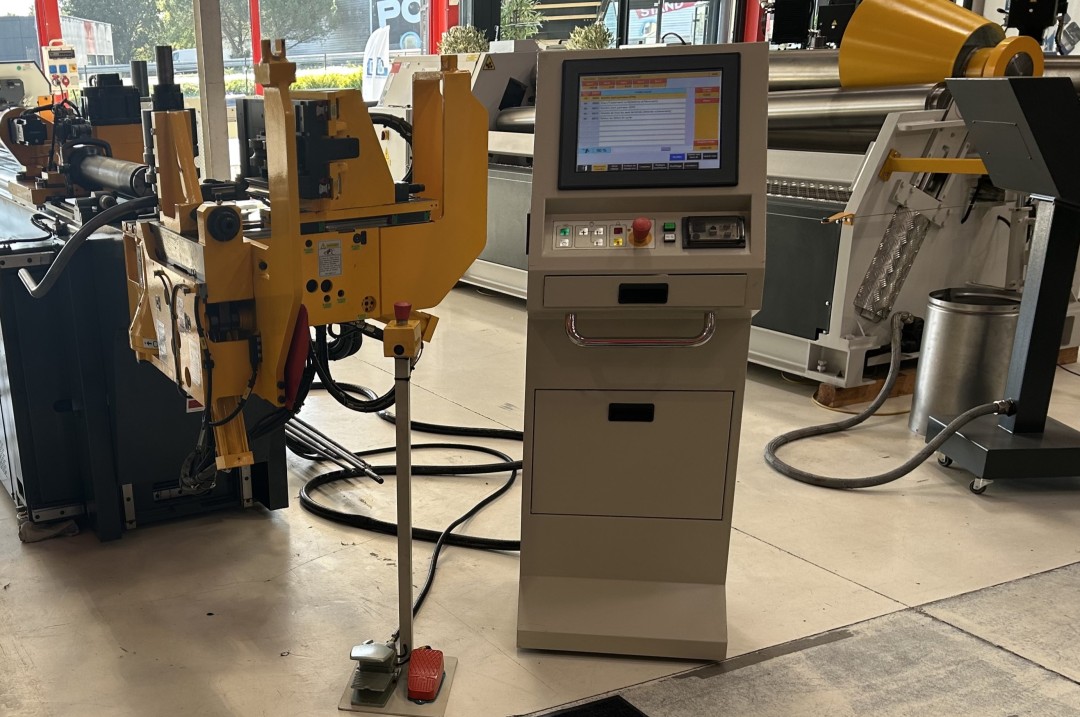

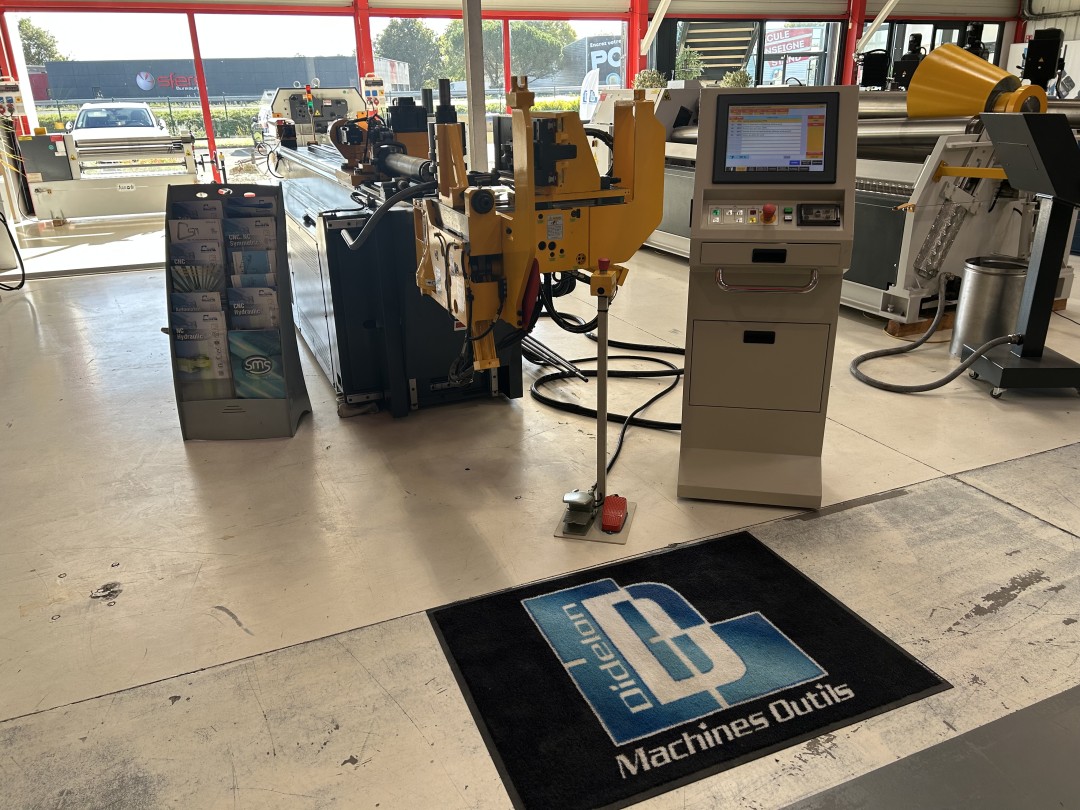

Cintreuse de tube a commande numérique neuve CSM type 50 TMRE. Cette machine est animée par 5 axes.
| CNC 50 TMRE | |
|---|---|
| Type de controleur | CNC |
| Nombre d’axe(s) électrique(s) | 5 |
| Nombre d’axe(s) hydraulique(s) | 0 |
| Nombre d’étages | 3 |
| Ø maxi tube acier (mm) | 50.8 |
| Epaisseur maxi acier (40 Kg/mm²) (mm) | 2 |
| Epaisseur maxi non ferreux (25 Kg/mm²) (mm) | 3.5 |
| Epaisseur maxi inox (60 Kg/mm²) (mm) | 1.3 |
| Capacité tube carré acier (40 Kg/mm²) (mm) | 40 |
| Diamètre maxi de barre acier (40 Kg/mm²) (mm) | 25 |
| Rayon de cintrage minimum - maximum (mm) | 190 |
| Rayon de cintrage minimum – maximum tube carré (mm) | 30/220 |
| Angle de cintrage maximum (°) | 30/190 |
| Hauteur de travail (mm) | 1100 |
| Vitesse de cintrage (°/s) | 105 |
| Précision de cintrage (°) | 0.01 |
| Vitesse de déplacement du chariot (mm/s) | 1350 |
| Précision de déplacement du chariot (mm) | 0.01 |
| Vitesse de rotation du tube (°/s) | 270 |
| Précision de rotation du tube (°) | 0.01 |
| Puissance du moteur hydraulique et générale (Kw) | 3.8/20 |
| Pression de service (bar) | 140 |
| Longueur standard du mandrin (mm) | 3200 |
| Rayon variable (poussée sur tube) | Oui |
| Cintrage droite | Oui |
| Booster | Oui |
| Anticipation de mandrin | Oui |
| Lubrification de mandrin | Oui |
| Simulation graphique 3D | Oui |
| Protection périphérique de la zone de travail | Oui |
| Capacité du réservoir d’huile (litres) | 140 |
| Alimentation électrique (volts) | 380 |
| Epaisseur tube carré (kg / mm²) (mm) | 1.8 |
| CNC 50 TMRE | |
|---|---|
| Encombrement (L x l x H) (mm) | 5300/900/1500 |
| Poids (kg) | 3600 |
