CSM - 120 TSR RBF - 120TSR

Désignation : 120 TSR RBF

Référence DMO : 120TSR

Marque : CSM

Occasion

En stock



   Fiche technique CSM - 120 TSR RBF - 120TSR


Renseignements CSM - 120 TSR RBF - 120TSR

DESCRIPTIF

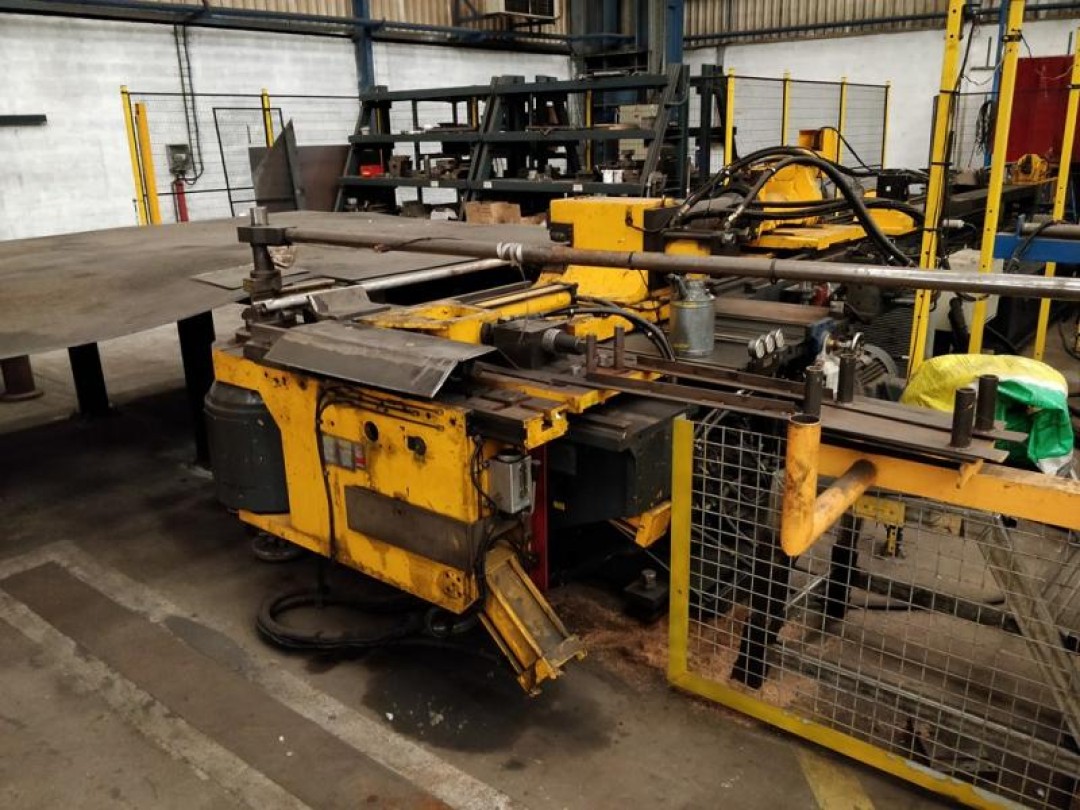

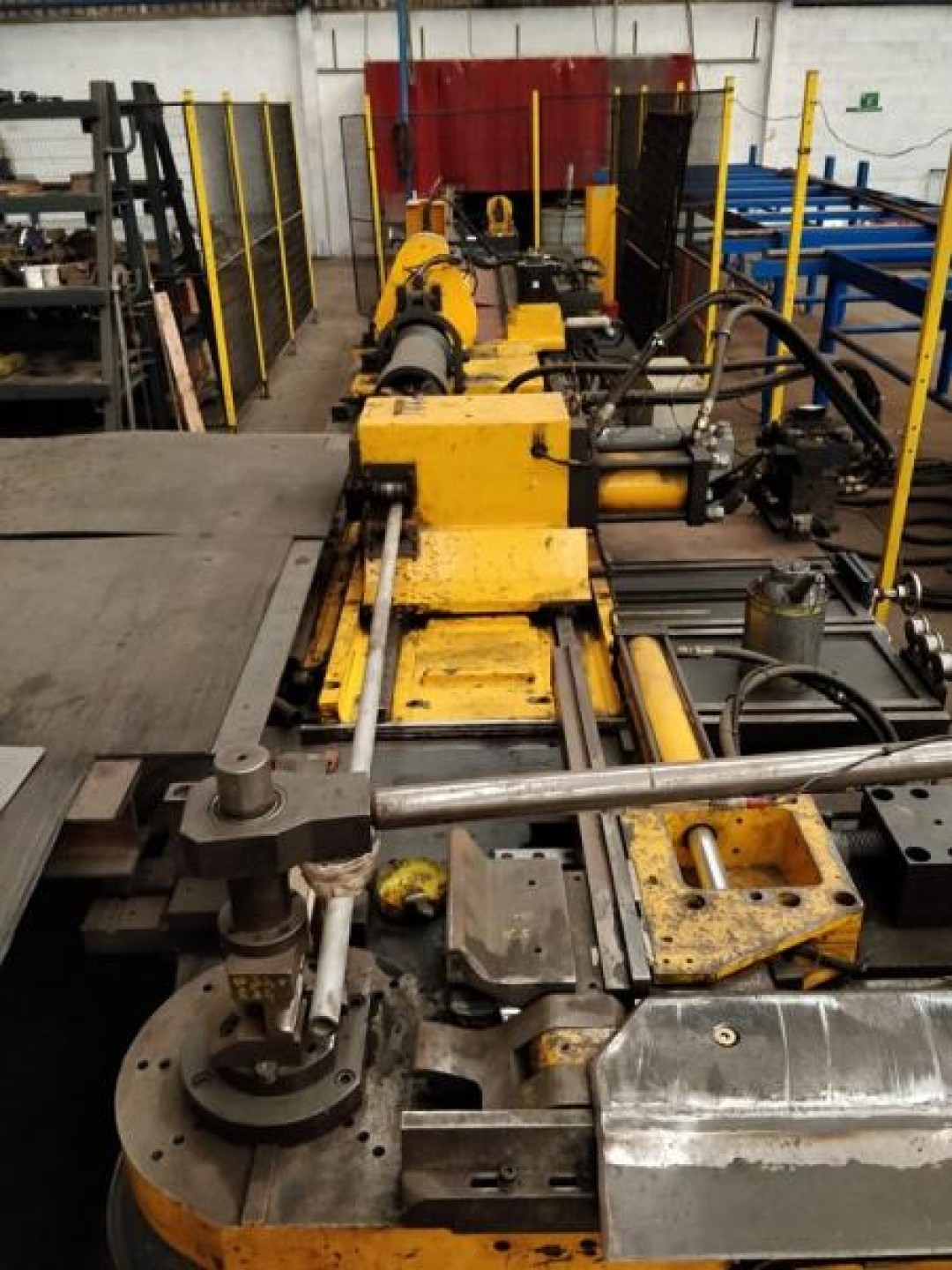

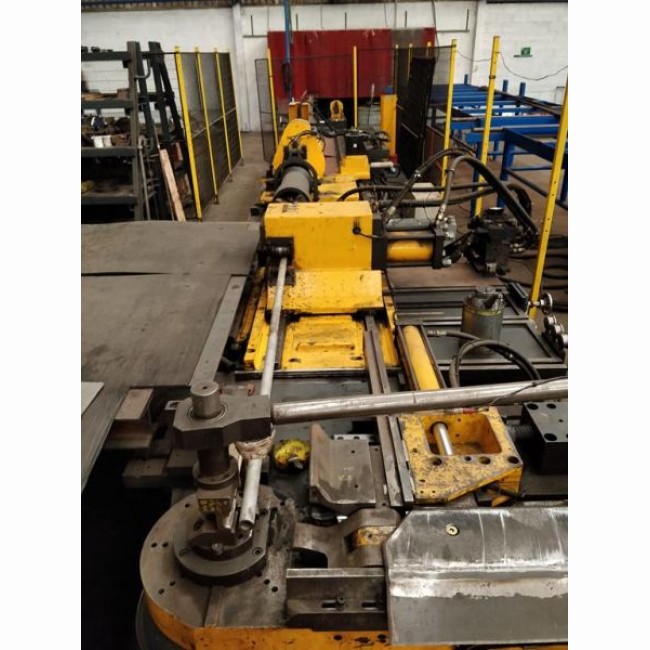

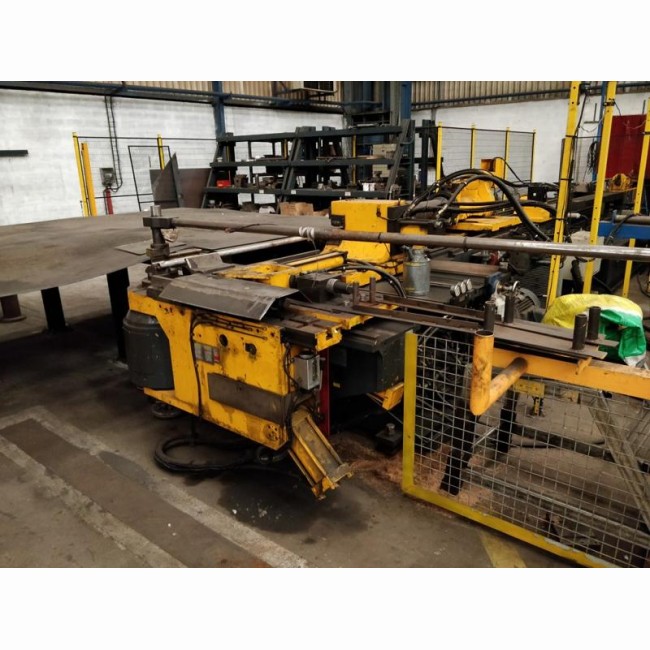

Cintreuse de tube a commande numérique CSM d'occasion 120TR RBF

machine disponible en stock

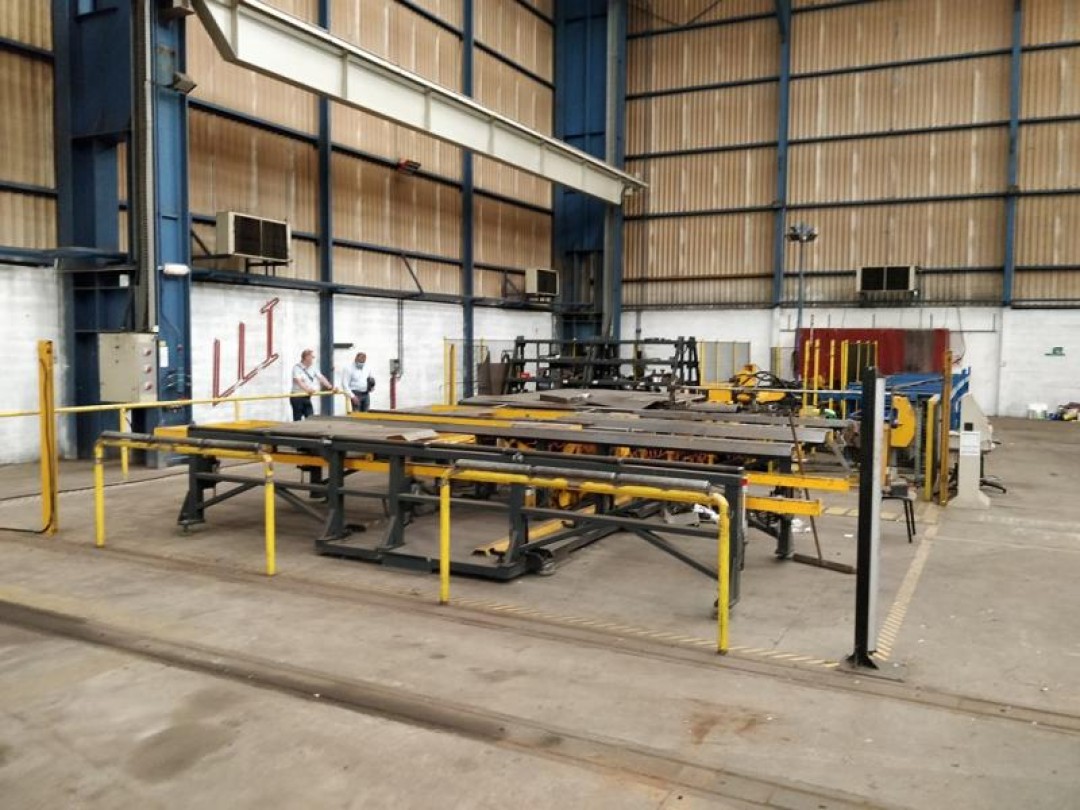

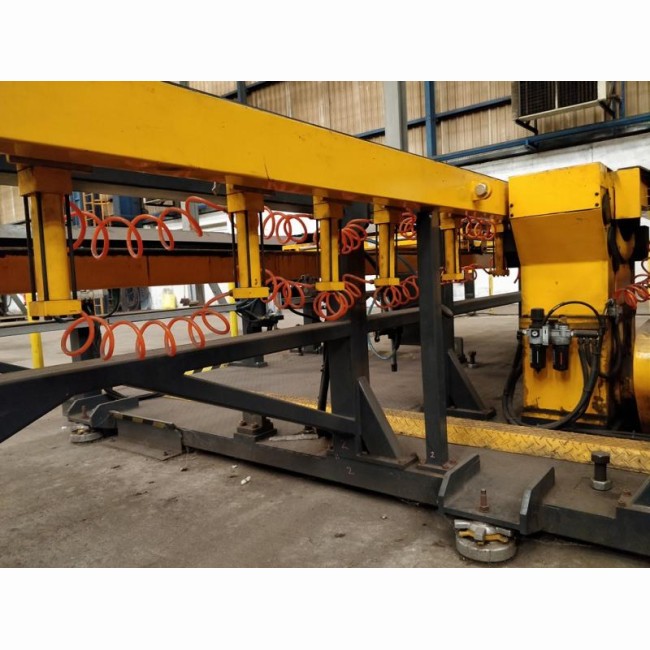

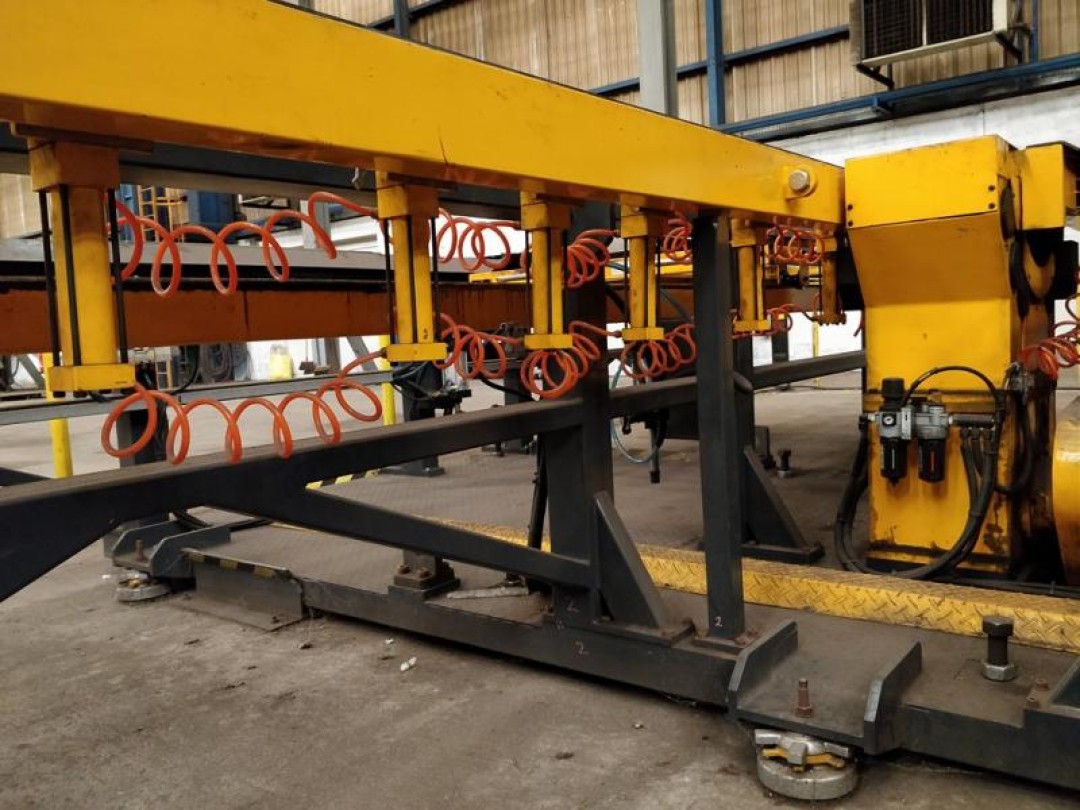

capacité 120mm avec table de retournement pour cintrage d'épingles

Cette machine se caractérise par

  • Logiciel de contrôle MASTER 4 et Windows 7

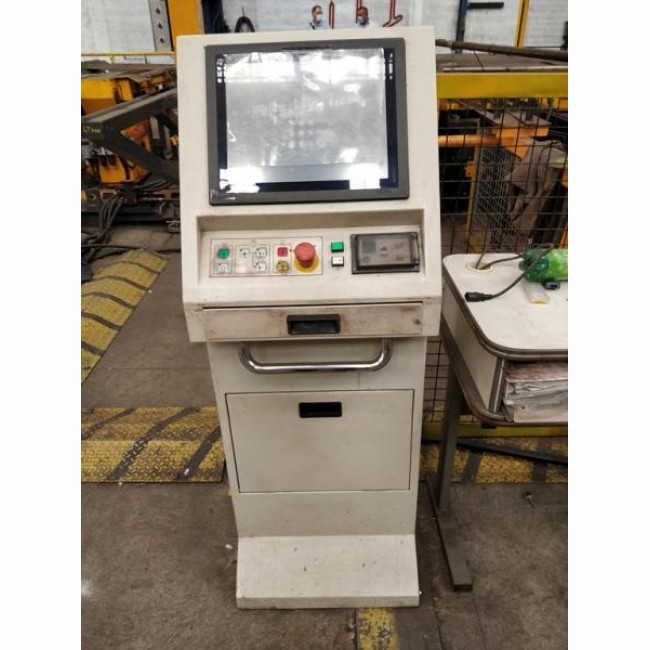

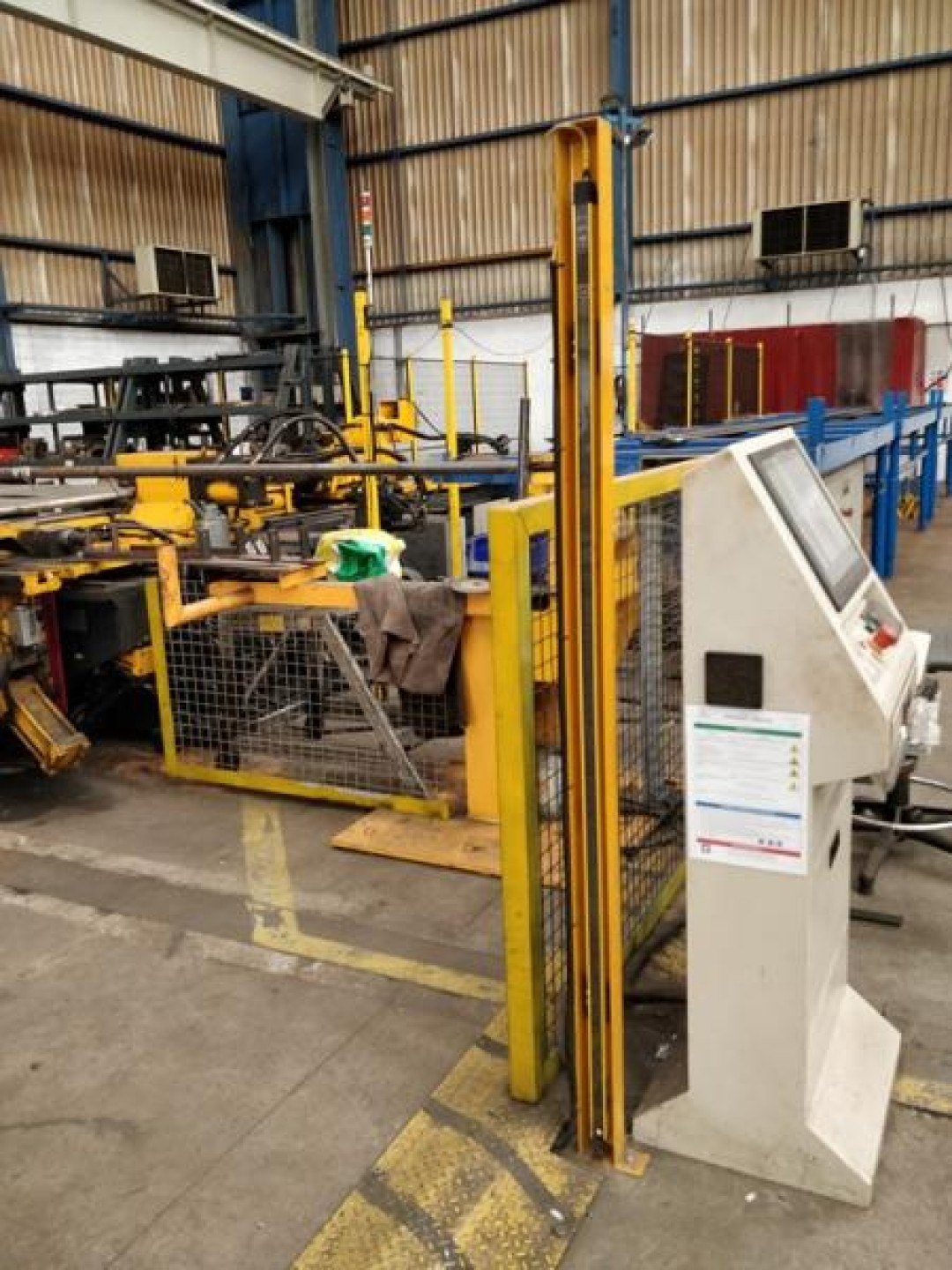

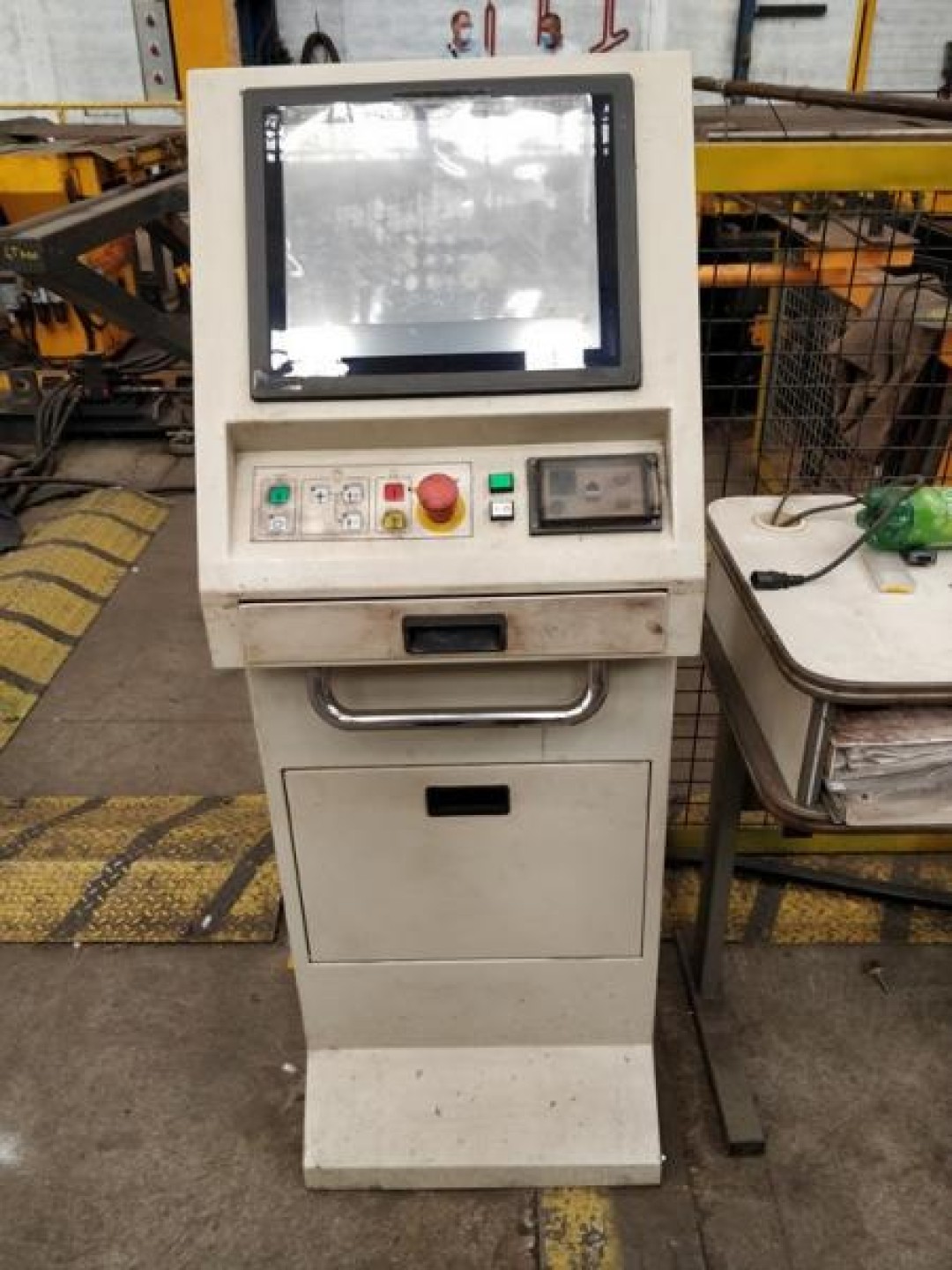

  • Base PCavec écran tactile couleur 15"
  • Cintrage à droite

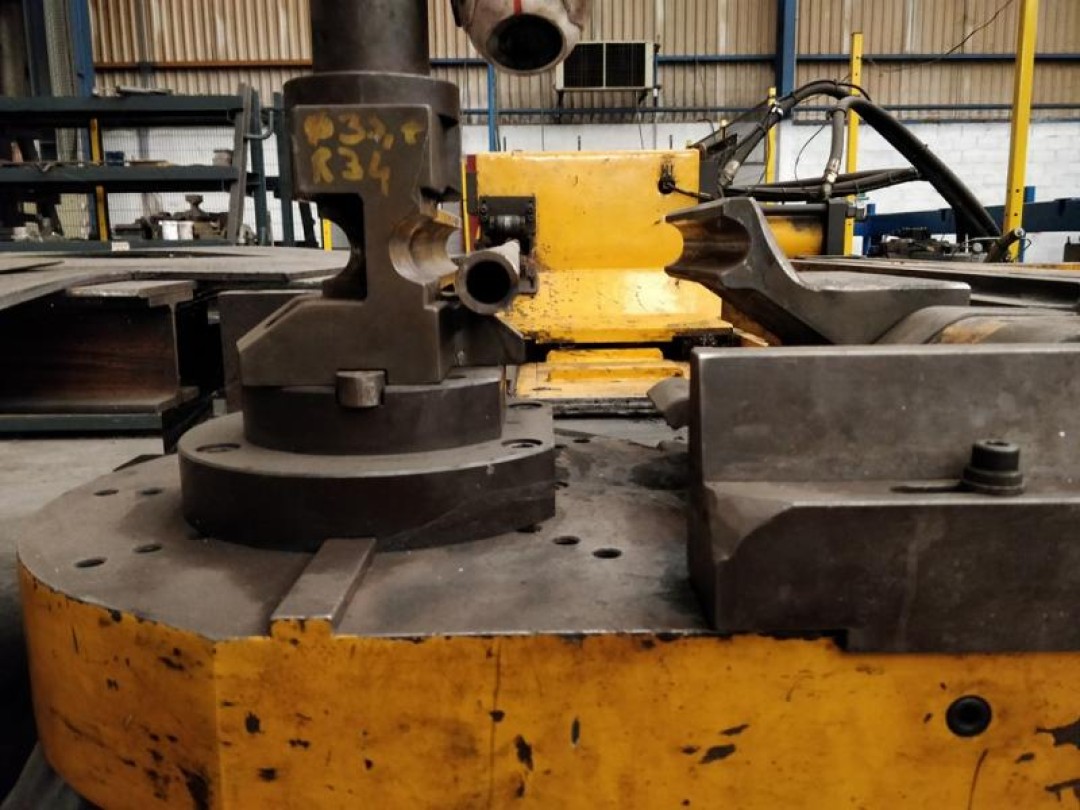

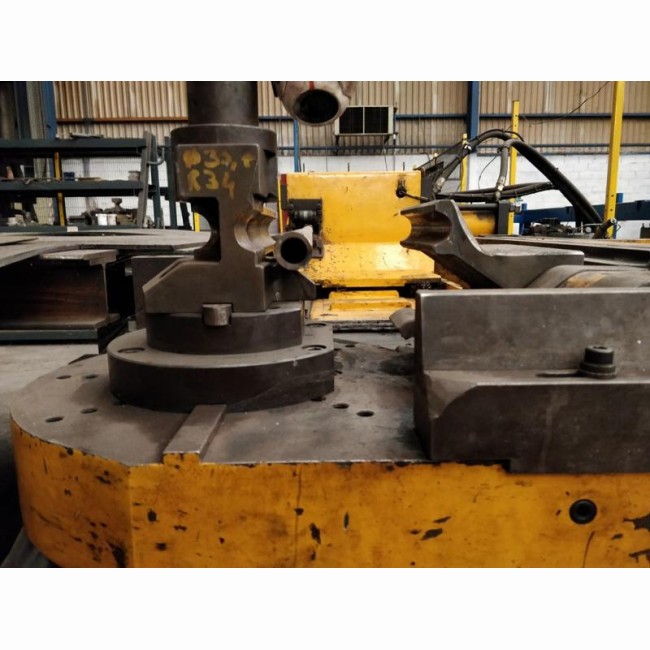

  • Outillage 1er étage
  • Axes-Y, B et X (boosters) pilotés par des moteurs Bruslhess, axe-C piloté par un vérin hydraulique asservi.
  • Axe Y avec fonction avance "prise en fond de pince" ou avance "par répétition de pas"
  • Système métrique ou système impérial (pouces)
  • Fonction de conversion XYZ vers YBC et vise et versa.
  • Paramétrage permettant les mouvements simultanés des 3 axes.
  • Vitesses des axes Y, B, C programmables séparément.
  • Capacité de stockage : Max. 1 000 000 de programmes de 30 cintres.
  • Avec le port imprimante (imprimante non incluse).
  • Compensation de l'effet élasticité et de l'élongation de la matière
  • Aucune origine machine est à réaliser lors de la mise en service ou après un coupure de courant
  • En mode auto, redémarrage du cycle sans intervention suite à un arrêt cycle ou un arrêt d'urgence.
  • Simulation graphique en 3D du programme de cintrage.
  • Un maximum de 4 programmes pièce différents peuvent être exécutés un par un en mode auto.
  • Positionnement automatique de l'axe Y en mode auto pour assurer la qualité de la pièce.

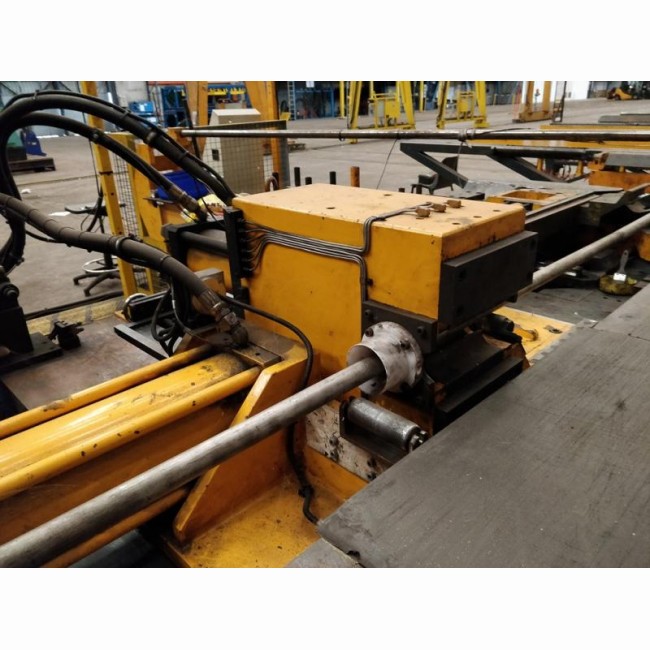

  • Booster de glissière par un vérin hydraulique asservi.

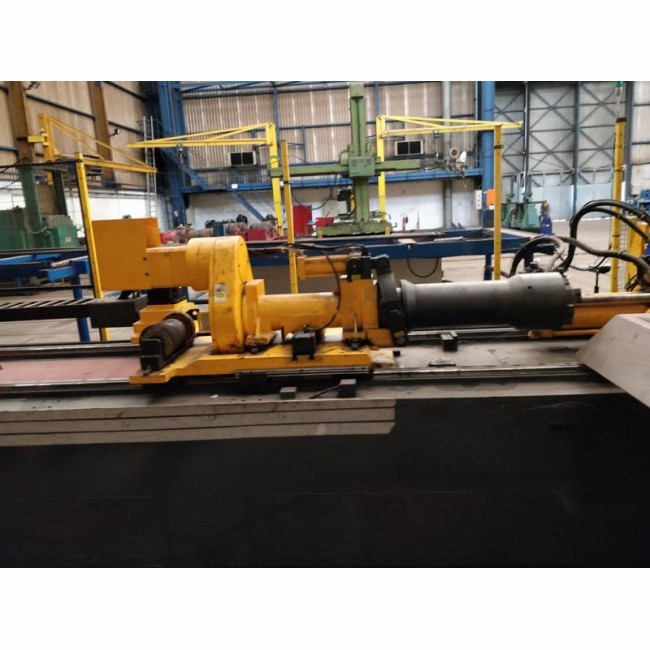

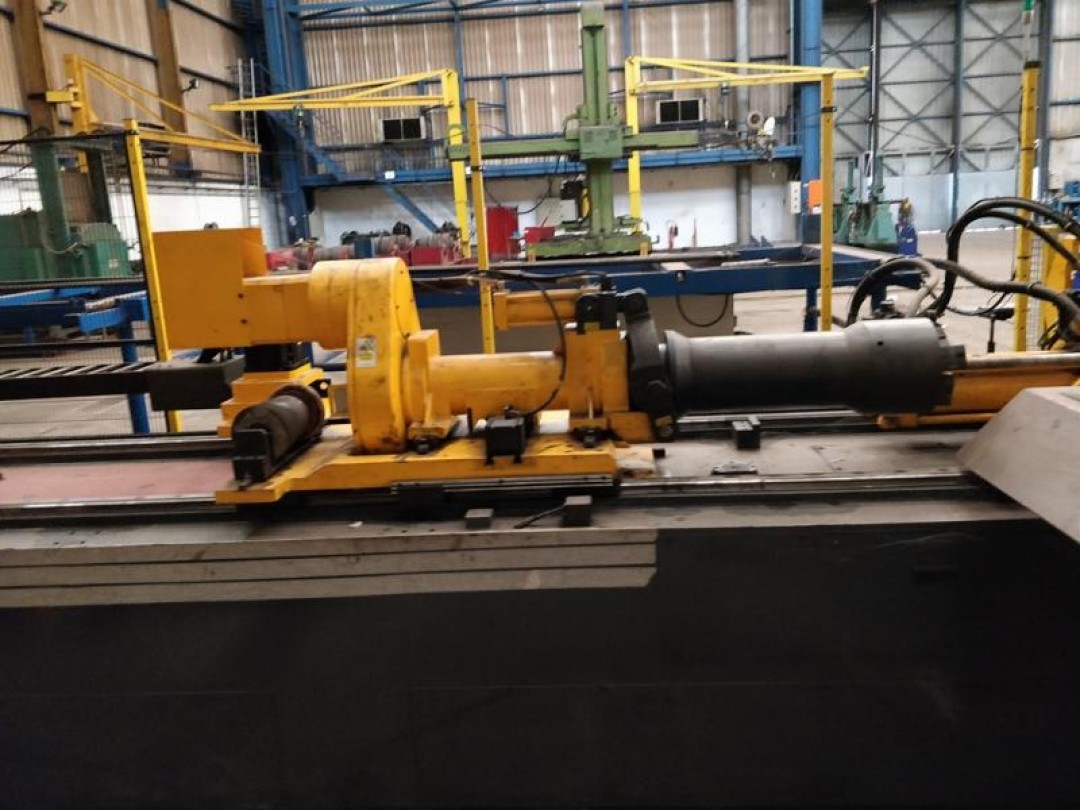

  • Booster arrière (RBF), cet ensemble est monté sur un chariot qui est associé à un moteur Brushless pour assurer une longueur de tube de 400 mm en fin de barre pour les tube avec une paroi fine
  • Système de refroidissement par air avec un réchauffeur d’huile
  • Lubrification en un coup des glissières du bras de cintrage pour réduire le temps de maintenance.
  • Pédale de Départ cycle et Bouton d'Arrêt d'Urgence.
  • Support efface pli
  • 3 tiges de mandrin
  • Manuels d'utilisation et de maintenance
  • Boîte à outils avec les outils adaptés
  • nombreux outils d'occasions

Caractéristiques techniques

120 TSR RBF
Type de controleurCNC
Nombre d’axe(s) hydraulique(s)1
Nombre d’axe(s) électrique(s)2
Nombre d’étages1
Ø maxi tube acier / non ferreux / inox (mm)120
Epaisseur maxi acier (40 Kg/mm²) (mm)5,5
Epaisseur maxi non ferreux (25 Kg/mm²) (mm)10
Epaisseur maxi inox (60 Kg/mm²) (mm)3
Rayon de cintrage minimum - maximum (mm)30 a 300mm
Realisation de cintres a 180° (mm)21,3 à 60,3
hauteur de travail (mm)1200
Vitesse de cintrage (°/s)15
Précision de cintrage (°)+ / - 0.1
Vitesse de déplacement du chariot (mm/s)598
Précision de déplacement du chariot (mm)+ / - 0.1
Vitesse de rotation du tube (°/s)31
Précision de rotation du tube (°)+ / - 0.1
Puissance du moteur hydraulique et générale (Kw)66
Pression de service (Bar)175
Capacité en huile (L)553

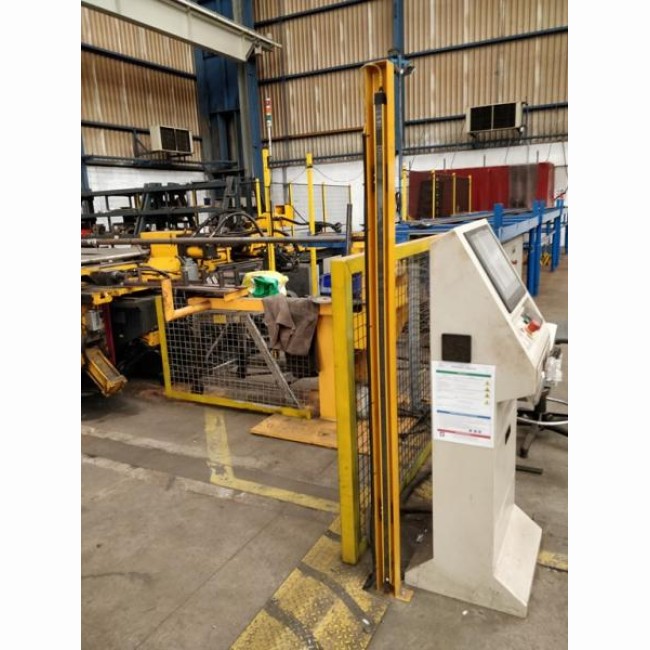

Protection périphérique de la zone de travailBarrieres immaterielles et materielles
Encombrement (vmm)10000 x 1600 x 3200
Année2018
Ø tube maxi / répétition de cycle (mm)89
Vitesse de rotation de la table de retournement (mm/s)8
Longueur du mandrin (m)6
Couple de retournement de la table (Nm)12750
Poids (kg)16000

Données de la machine

120 TSR RBF
Encombrement (L x l x H) (mm)9000/2100/2000
Poids (kg)8200
