Cisaille hybride Retour à la page précédente

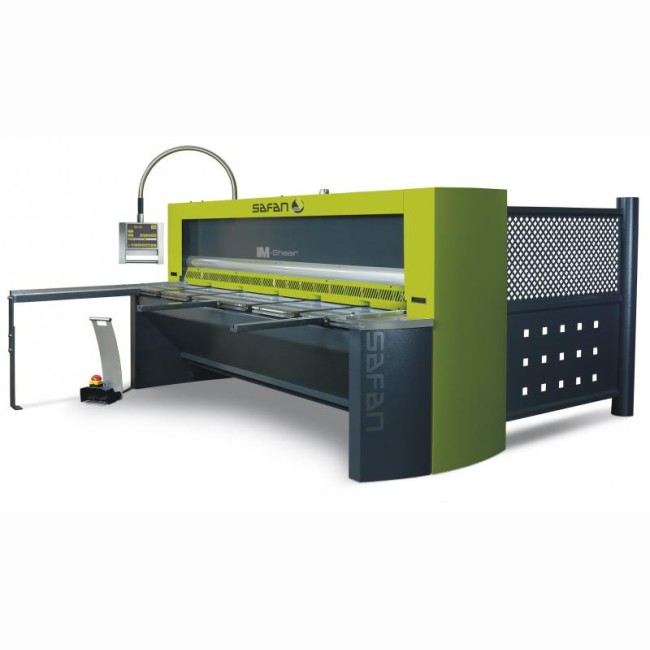

SAFANDARLEY - M-Shear

Désignation : M-Shear

Référence DMO :

Marque : SAFANDARLEY

Neuf

Sur commande

DESCRIPTIF

Cisaille hybride SafanDarley B-Shear :

La technique de cisaillement supérieure avec entraînement hybride

L’hydraulique robuste dans le SafanDarley M-Shear est commandée par de l’électronique moderne.

De la sorte la technique de réglage a évolué de l’hydraulique à l’électronique.

Une É-volution réussie qui augmente aussi bien la productivité que la qualité de votre produit cisaillé.

Peu bruyant et économique en énergie

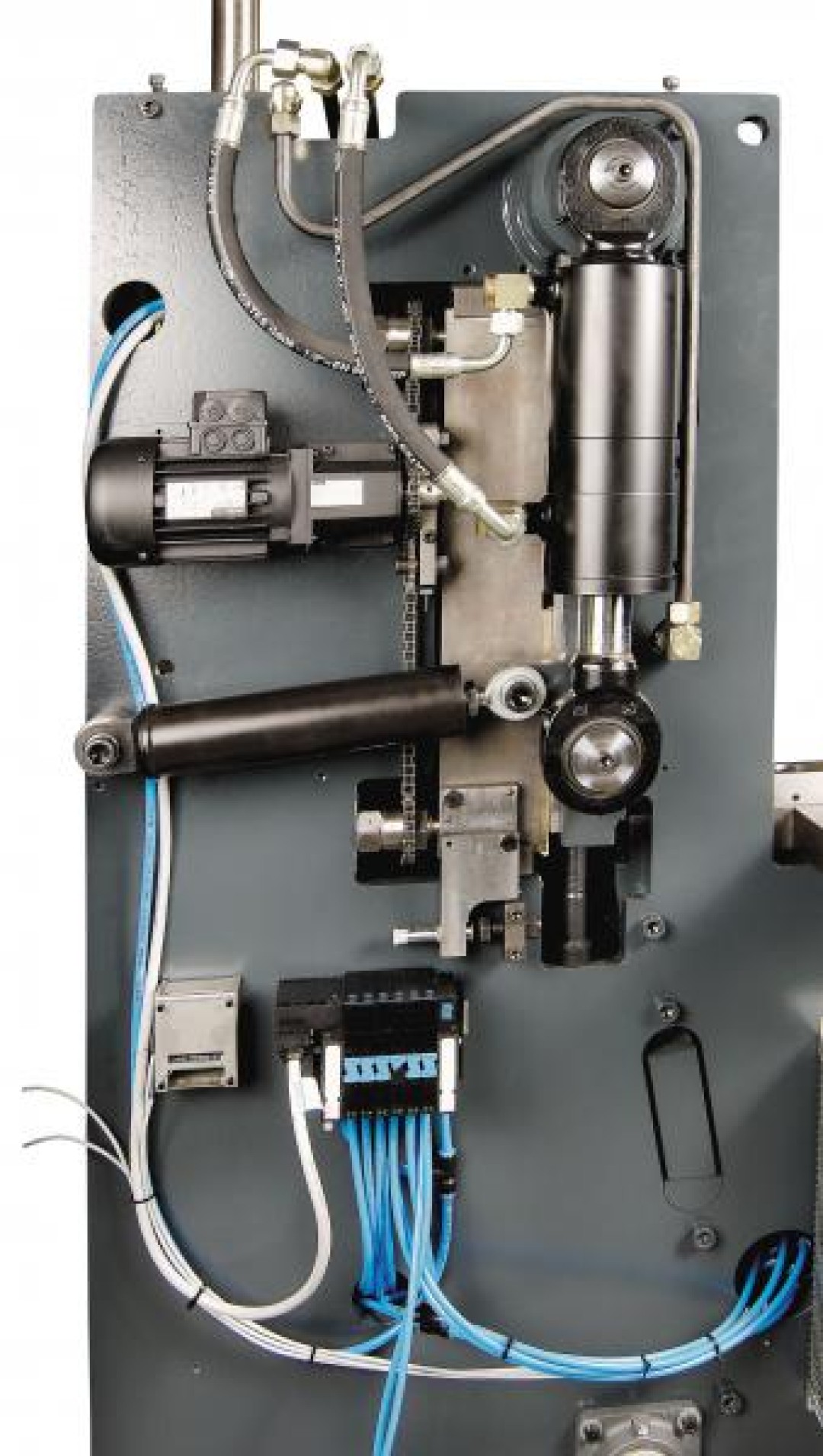

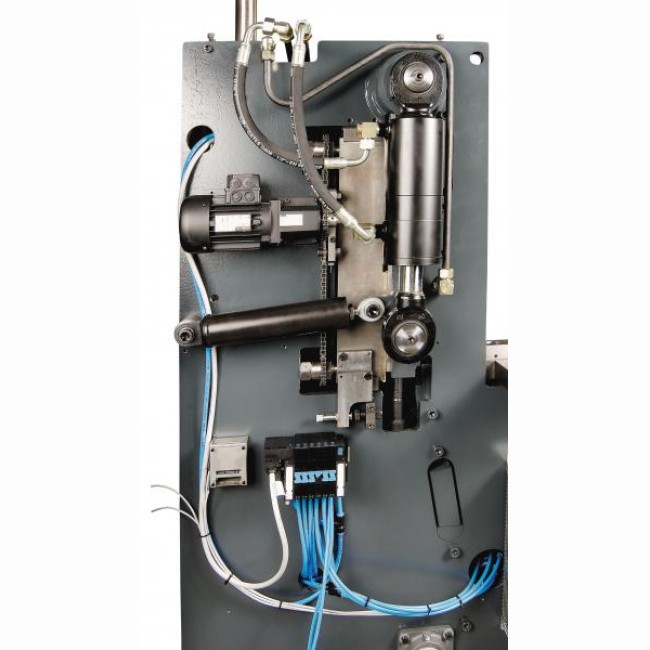

Le moteur servo-électronique de l’entraînement hybride ne tourne que lorsque le faisceau des lames est en mouvement.

Vous bénéficiez du coup de deux avantages : vous réalisez d’importantes économies d’énergie et le cycle de découpe est quasi insonore.

Le système d’entraînement hybride a déjà amplement démontré sa souplesse et sa fiabilité.

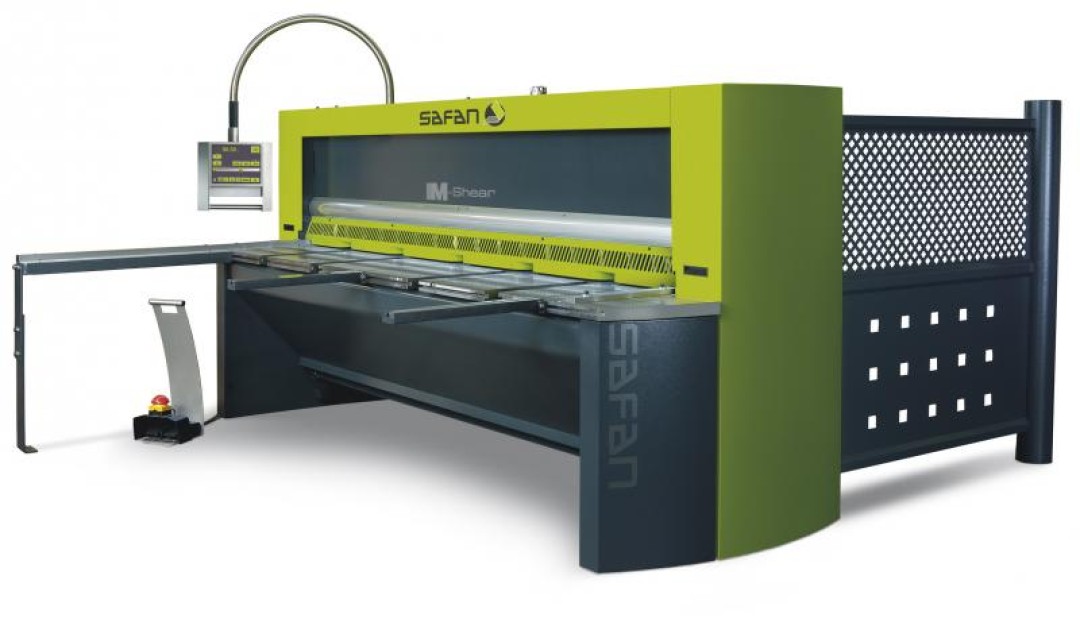

En combinaison avec la solide construction et un montage modulaire astucieux, le SafanDarley M-Shear représente une cisaille guillotine supérieure.

Dispositif de commande Touch Screen, type TS200 avec écran couleurs TFT; monté sur le bras pivotant
Butée arrière avec commande CNC

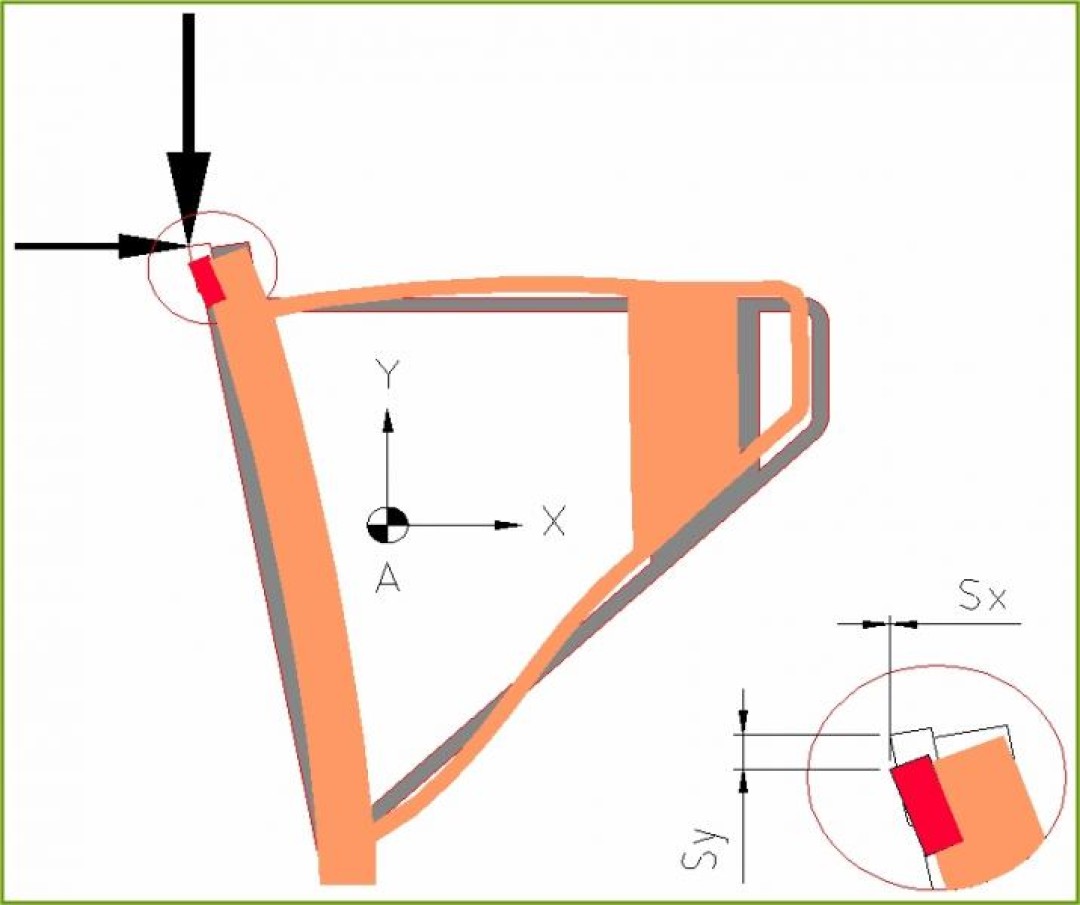

Réglage automatique de l’entaille et de l’angle de découpe
Retrait automatique de la butée arrière pour les largeurs de ruban plus étroites
Point de départ et point d’arrivée réglables pour le faisceau des lames sur toute la longueur

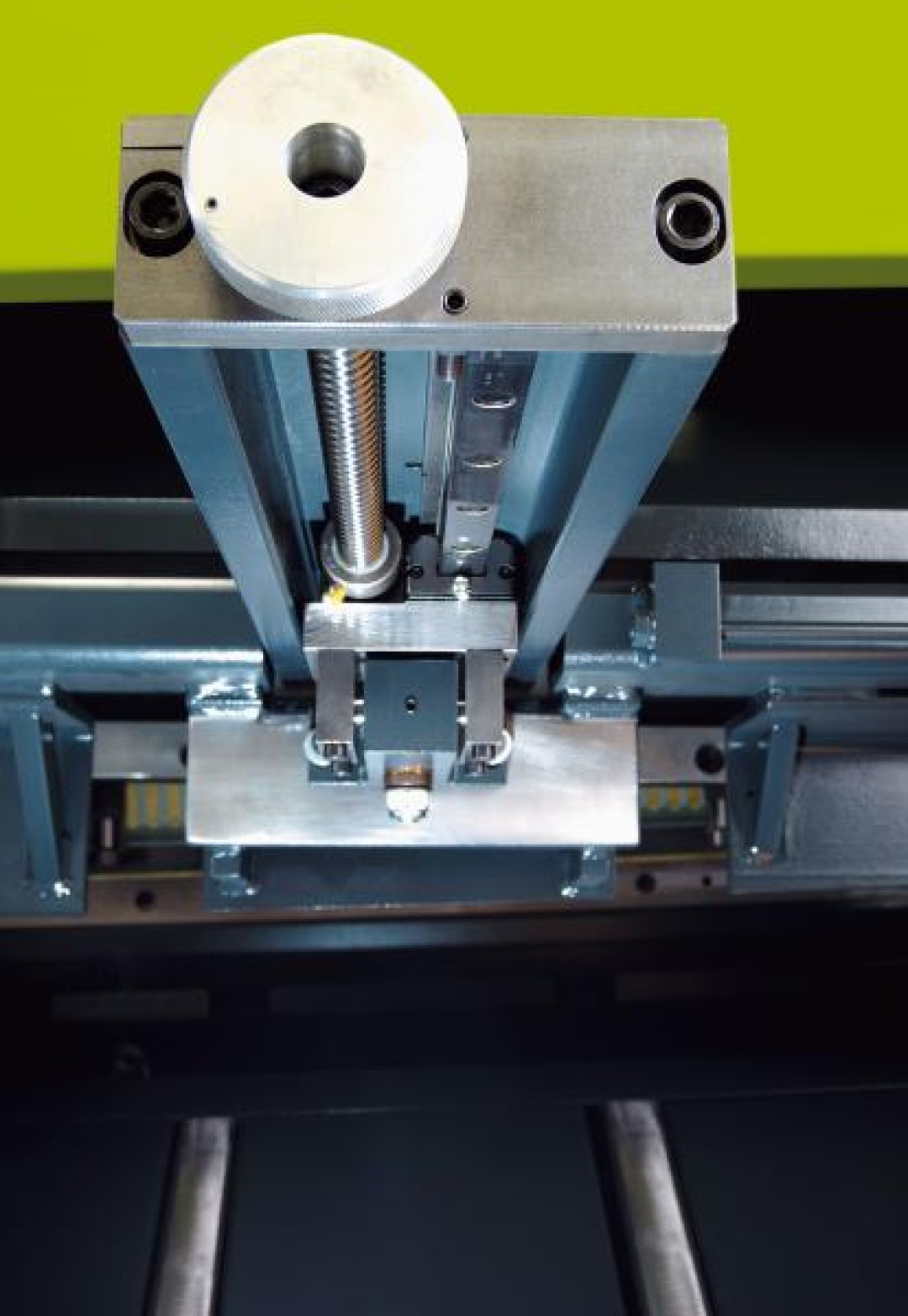

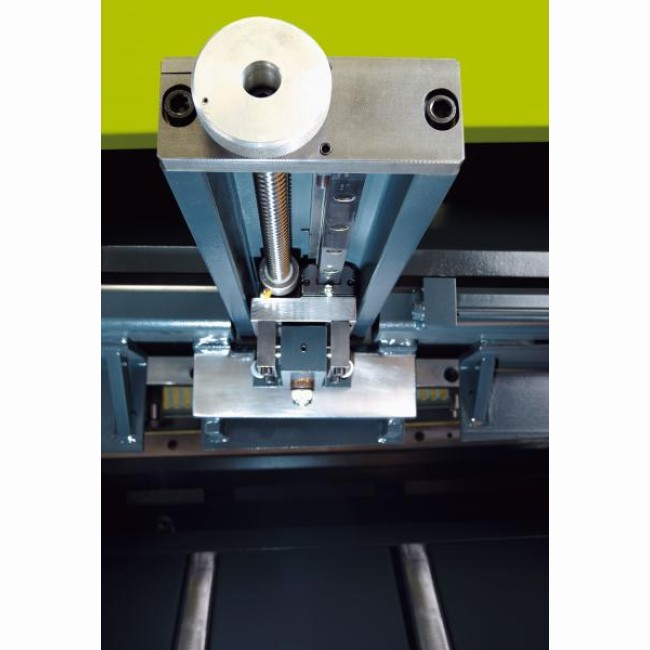

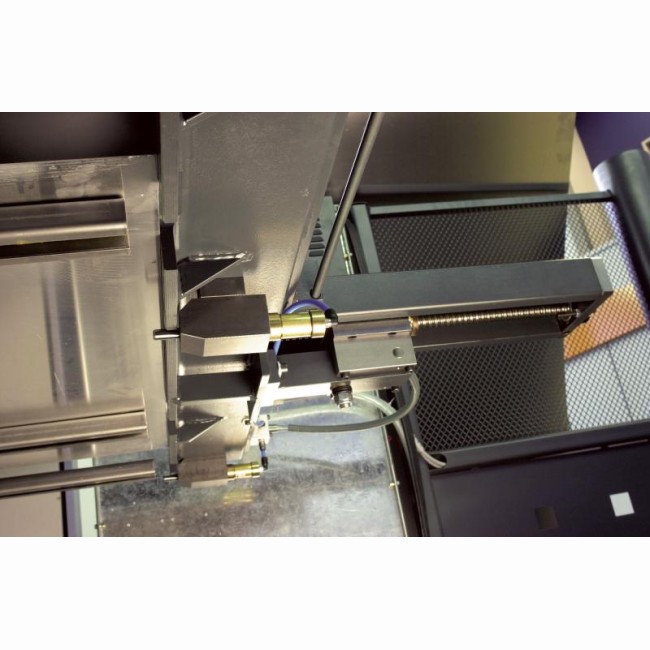

Supports de la butée arrière avec arbres de réglage à roulements et guides droits linéaires à roulements et sans jeu
Guide du faisceau des lames sans entretien
Réglage précis pour le parallélisme de la butée arrière

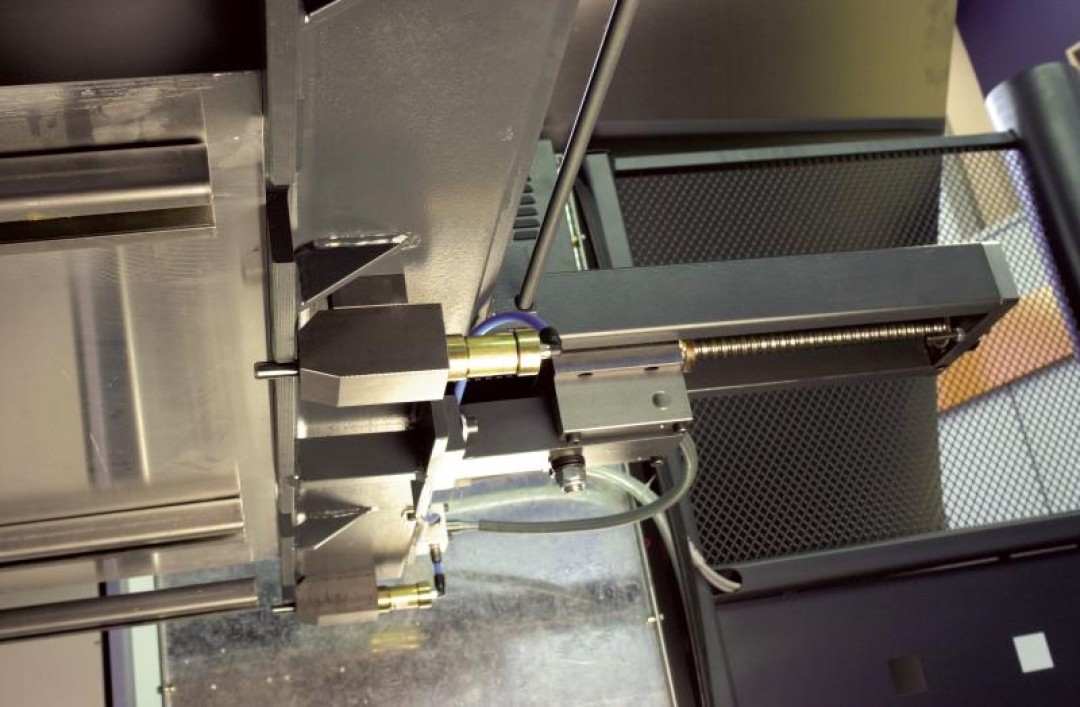

Supports réglables pour le rabaissement de la tôle
Pieds Adiprène en superposition pour le rabaissement de la tôle
Lames à quadruple tranchant pour le decoupage d’acier inoxydable (force de traction max. 750 N/mm2)
Éclairage de la ligne de découpe et indication de la ligne de découpe
2 bras de pose, réglables sur toute la largeur de la table (longueur d’environ 1200 mm. à partir de la ligne de découpe)
2 guides perpendiculaires, du côté gauche et droit de la table (sur toute la largeur de la table)
2 règles graduées dans la table
Fentes en T et fentes pour main réparties sur la largeur de la table
1 fente en T à l’avant de la table
2 cames de butée avec ressort
Commutateur à clé (3 positions)
Dispositifs de sécurité d’après la directive européenne pour les machines
Protection des doigts
Réservoir d’huile rempli

- Large gamme de bras de support et de bras equerre

- Support tôle fine

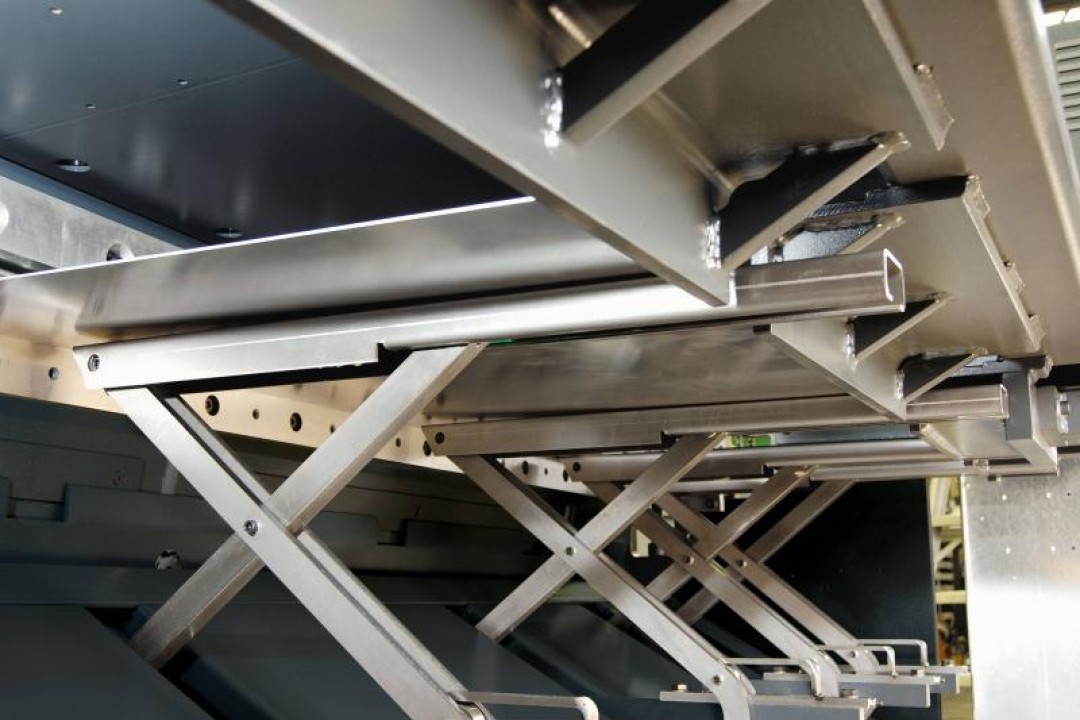

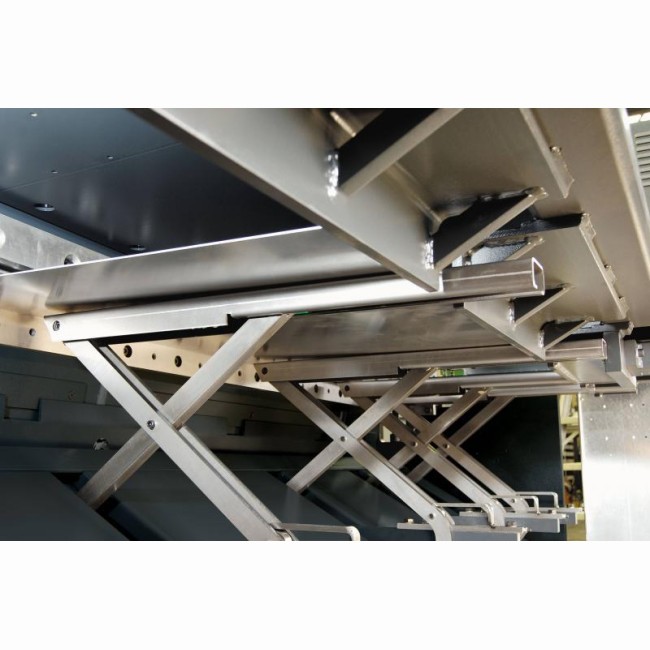

- Système de triage de pièce

- Fonction retour de la tôle par l'avant

- Bac de récupération des chutes

- Allongement de la butée arrière

- Butée arrière escamotable pneumatique

- Recouvrement Trespa

- ......

	M-Shear 430 -8	M-Shear 205-4	M-Shear 205-6	M-Shear 310-6	M-Shear 310 - 10	M-Shear 610 - 10
Longueur de coupe (mm)	4300	2050	2050	3100	3100	6100
Capacité de coupe acier (450N/mm²) (mm)	8	4	6	6	10	10
Capacité de coupe inox (700N/mm²) (mm)	5	2.5	4	4	6	6
Angle de coupe 0.5 °-max (°)	1.5	2	2	2	2	2
Cadence longueur maxi angle maxi (cps/min)	13	44	32	24	12	5
Nombre de serres toles	26	14	14	20	20	36
Capacité de la butée arriere (mm)	1000	1000	1000	1000	1000	1000
Puissance du moteur du groupe hydraulique (Kw)	15	11	11	11	15	18.5
Hauteur de travail (mm)	950	950	950	950	950	950
Précision de positionnement de la butée arriere (mm)	+/- 00.1	+/- 00.1	+/- 00.1	+/- 00.1	+/- 00.1	+/- 00.1
Longueur des bras support tole avants (mm)	1200	1200	1200	1200	1200	1200
Poids (kg)	14500 x 5250 x 3000	4200	4200	6200	9800 x 4050 x 3000	28000 x 7200 x 3350
Alimentation électrique	380V 3Phases + T + N	380V 3Phases + T + N	380V 3Phases + T + N	380V 3Phases + T + N	380V 3Phases + T + N	380V 3Phases + T + N
Cadence longueur mini angle mini (cps/min)	30	110	90	80	30	16
Précision de répétabilité de la butée arrière (mm)	+/- 00.3	+/- 00.3	+/- 00.3	+/- 00.3	+/- 00.3	+/- 00.3
Encombrement (L x l x h) (mm)	5250 x 3000 x 2870	2800 x 2850 x 2870	2800 x 2850 x 2870	3850 x 2850 x 2870	4050 x 3000 x 2870	7200 x 3350 x 3045

	M-Shear 310- 16	M-Shear 430- 16
Longueur de coupe (mm)	3100	4300
Capacité de coupe acier (450N/mm²) (mm)	16	16
Capacité de coupe inox (700N/mm²) (mm)	10	10
Angle de coupe 0.5 °-max (°)	3	3
Cadence longueur maxi angle maxi (cps/min)	12	8
Nombre de serres toles	20	26
Capacité de la butée arriere (mm)	1250	1250
Puissance du moteur du groupe hydraulique (Kw)	30	30
Hauteur de travail (mm)	950	950
Précision de positionnement de la butée arriere (mm)	+/- 00.1	+/- 00.1
Longueur des bras support tole avants (mm)	1200	1200
Poids (kg)	12500 x 4250 x 3350	21500 x 5450 x 3350
Alimentation électrique	380V 3Phases + T + N	380V 3Phases + T + N
Cadence longueur mini angle mini (cps/min)	34	26
Précision de répétabilité de la butée arrière (mm)	+/- 00.3	+/- 00.3
Encombrement (L x l x h) (mm)	4250 x 3350 x 3045	5450 x 3350 x 3045
