ADFORM - MGH

Désignation : MGH

Référence DMO :

Marque : ADFORM

Neuf

Sur commande



Brochure ADFORM - MGH    Fiche technique ADFORM - MGH


Renseignements ADFORM - MGH

DESCRIPTIF

Cisaille oscillante neuve Adform gamme MGH

Longueur de coupe de 3100 à 4100mm

Epaisseur tole acier de 6 à 20mm

Epaisseur tole inox de 4 à 13mm

Cette gamme de machine se caractérise notamment par:

  • Une coupe avec un tablier superieur poussé par 2 vérins qui oscille suivant un axe parallèle à la lame inferieure
  • Un bâti et un tablier supérieur formant un caisson fermé, ce qui assure une excellente rigidité et, de ce fait, un jeu constant sur toute la longueur de coupe
  • Le tablier supérieur est rendu solidaire du bâti par l'intermédiaire de pivots montés sur roulements largement dimensionnés, et situés sur la fibre neutre des flasques
  • Un faible angle de coupe ce qui limite l'effet de vrille sur les tôles de faible largeur
  • Un réglage du jeu entre lame facilement et précisement obtenu en agissant sur le levier placé sur le côté droit de la machine
  • Une butée arriere avec une course de 1000mm, qui s'escamote automatiquement lors de la descente des serre-tôle : cela évite le coincement de la tôle entre la butée et les lames et améliore la précision à long terme de la butée.
  • Les serre-tôle hydraulique sont indépendants et plus rapprochés aux extrémités pour la coupe des bandes étroites. La précision et la qualité de coupe dépendent également de l’efficacité des serre-tôle qui assurent une force de serrage variable, en relation avec l’épaisseur et la nature de la tôle à cisailler.

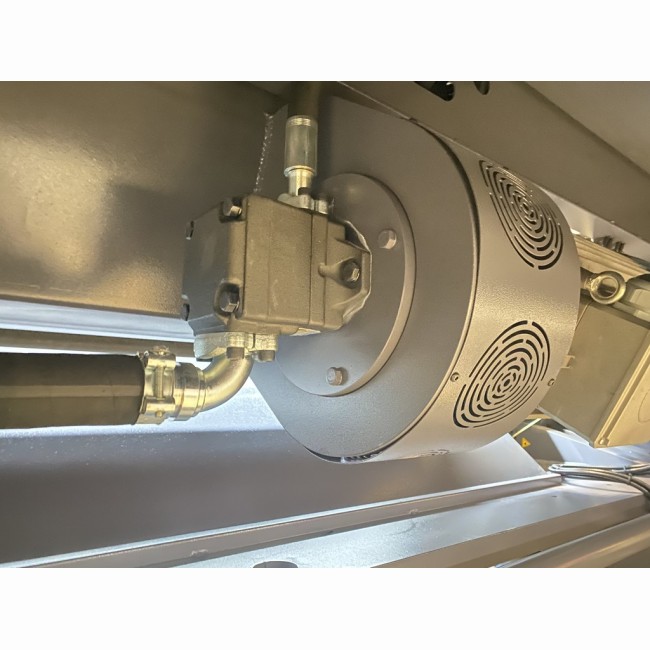

  • Un équipement hydraulique de marque HOERBIGER ou REXROTH ( protégé par des clapets de surcharge ) est placé en partie inférieure et à l’avant de la machine. Il est aisément accessible, ce qui facilite les opérations de maintenance courante.
  • Un Accès à l’arrière de la cisaille est protégé parune barrière immaterielle contrôlée par un module de sécurité “Télémécanique” de type Préventa. Lorsque l’opérateur va chercher une tôle, il doit réarmer la commande ce qui l’oblige à regarder si personne ne se trouve dans la zone de sécurité.
  • La partie arrière de la machine, totalement dégagée, permet la mise en place d’équipements tels que plans inclinés, soutiens de tôles, évacuateurs, bennes…

Equipements standards

Cette gamme de machine est composée en standard de :

  • Un jeu de lames en acier à forte résistance à l’usure : 2 arêtes de coupe pour la lame supérieure et 4 arêtes de coupe pour la lame inférieure.
  • Une  pédale de commande à distance.
  • 2 Bras supports avant.
  • 1 Règle équerre de 1 mètre, avec règle graduée.
  • Une butée arrière de 1000 mm sur vis à billes et escamotable
  • Un compteur de coupe
  • Une table équipée de billes pour améliorer le glissement des tôles.
  • Une protection frontale permettant une parfaite visibilité de la ligne de coupe.
  • Un éclairage de la ligne de coupe.
  • Un limiteur de course, permettant d’augmenter la cadence de coupe lors du cisaillage de bandes étroites.
  • Le plein d'huile sera effectué
  • Les manuels d'instrcution en francais et certificat de conformité CE
  • Une garantie pièce et main d'oeuvre d'une année

Equipements optionnels

Ces machines peuvent recevoir en option notamment:

  • Un réglage du jeu entre lame motorisé
  • Un support tole fine pneumatique type A ou type U
  • Un compas d'angle
  • Des taquets sur les bras de supports avant
  • Un dispositif de refroidissement de l'huile













Caractéristiques techniques

MGH 3100x6MGH 3100x10MGH 3100x13MGH 3100x16MGH 3100x20MGH 4100x10
Longueur de coupe (mm)306030603060306030604060
Capacité de coupe acier (450N/mm²) (mm)61013162010
Capacité de coupe inox (700N/mm²) (mm)46810136
Angle de coupe (°)1,522,42,732
Cadence (cps/min)812127710
Nombre de serres toles171717171823
Capacité de la butée arriere (mm)100010001000100010001000
Précision de positionnement de la butée arriere (mm)0,10,10,10,10,10,1
Puissance du moteur du groupe hydraulique (Kw)112230303722
Capacité du reservoir d'huile (L)170170220220280170
Longueur des bras supports avants (mm)100010001000100010001000
Longueur (mm)377038503880284039004800
Profondeur (mm)310032753485355035403375
Hauteur (mm)182518502060223024401910
MGH 4100x13
Longueur de coupe (mm)4060
Capacité de coupe acier (450N/mm²) (mm)13
Capacité de coupe inox (700N/mm²) (mm)8
Angle de coupe (°)2,2
Cadence (cps/min)8
Nombre de serres toles23
Capacité de la butée arriere (mm)1000
Précision de positionnement de la butée arriere (mm)0,1
Puissance du moteur du groupe hydraulique (Kw)30
Capacité du reservoir d'huile (L)220
Longueur des bras supports avants (mm)1000
Longueur (mm)4830
Profondeur (mm)3375
Hauteur (mm)2160
