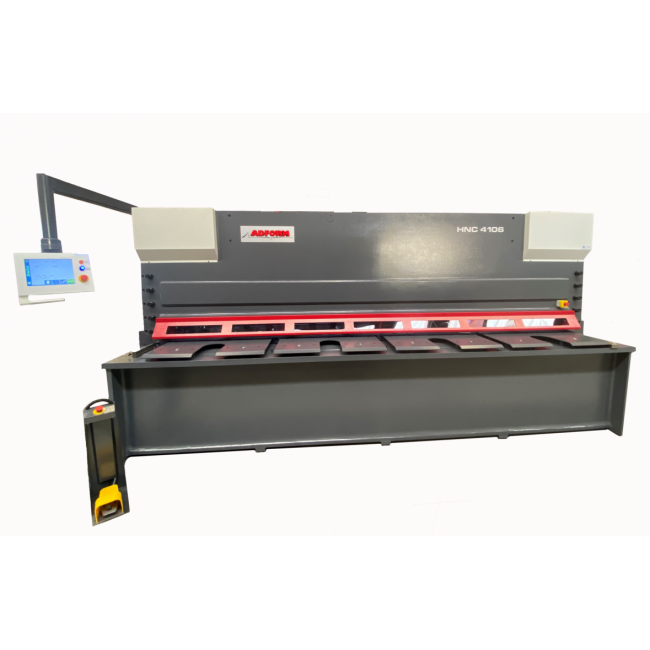

ADFORM - HNC

Désignation : HNC

Référence DMO :

Marque : ADFORM

Neuf

Sur commande

DESCRIPTIF

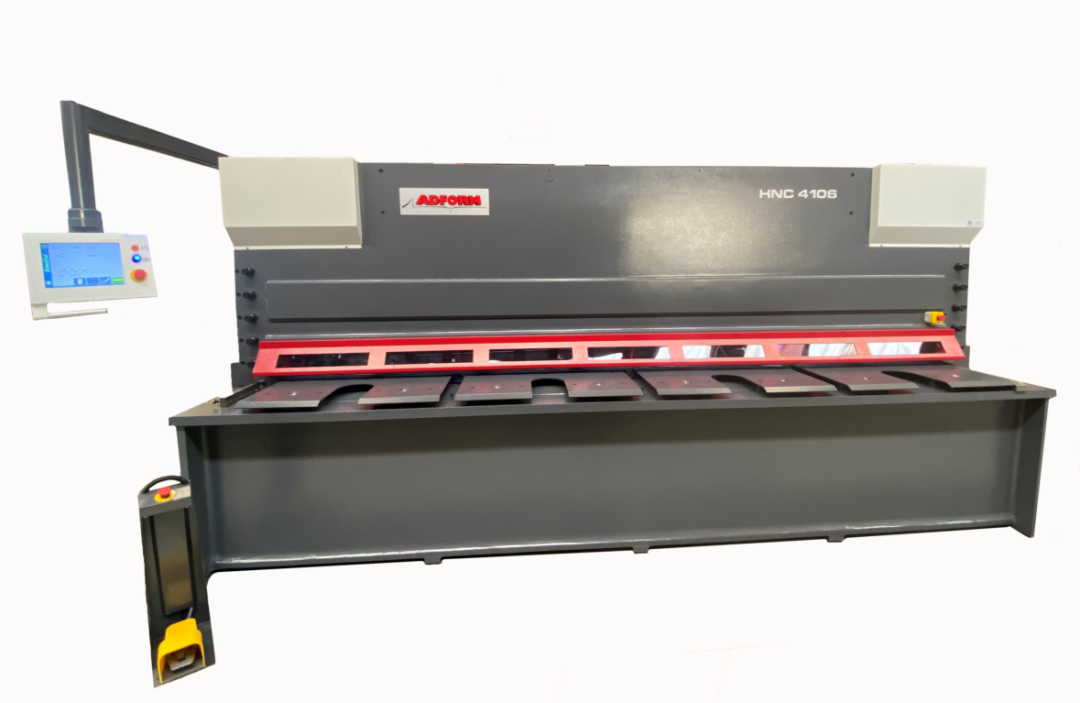

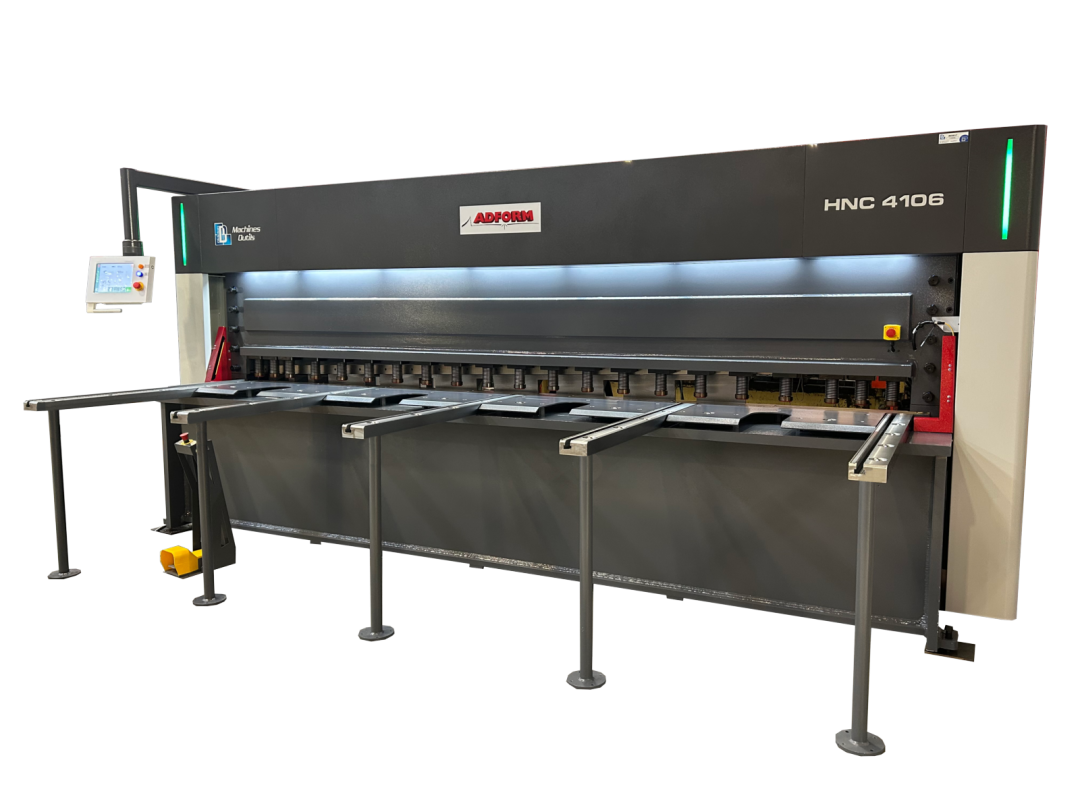

Cisaille guillotine Adform Gamme HNC :

Longueur de coupe de 3100 à 6100mm
Epaisseur tole acier de 6 à 25mm
Epaisseur tole inox de 4 à 16mm

Cette gamme de machine se caractérise notamment par :

Une conception étudiée pour le meilleure rendement, avec un angle de coupe variable et un large col de cygne
Un bâti et un tablier très largement dimensionné en acier mécanosoudé permettant d'assurer le maximum de rigidité et de précision dans la coupe
Un tablier superieur est rendu solidaire du bâti grâce à des glissières "prises en sandwichs" largement dimensionnés
Une butée arrière motorisée, équipée de vis à billes et de très larges guidages, escamotable en fin de course permettant la coupe de pièces profondes

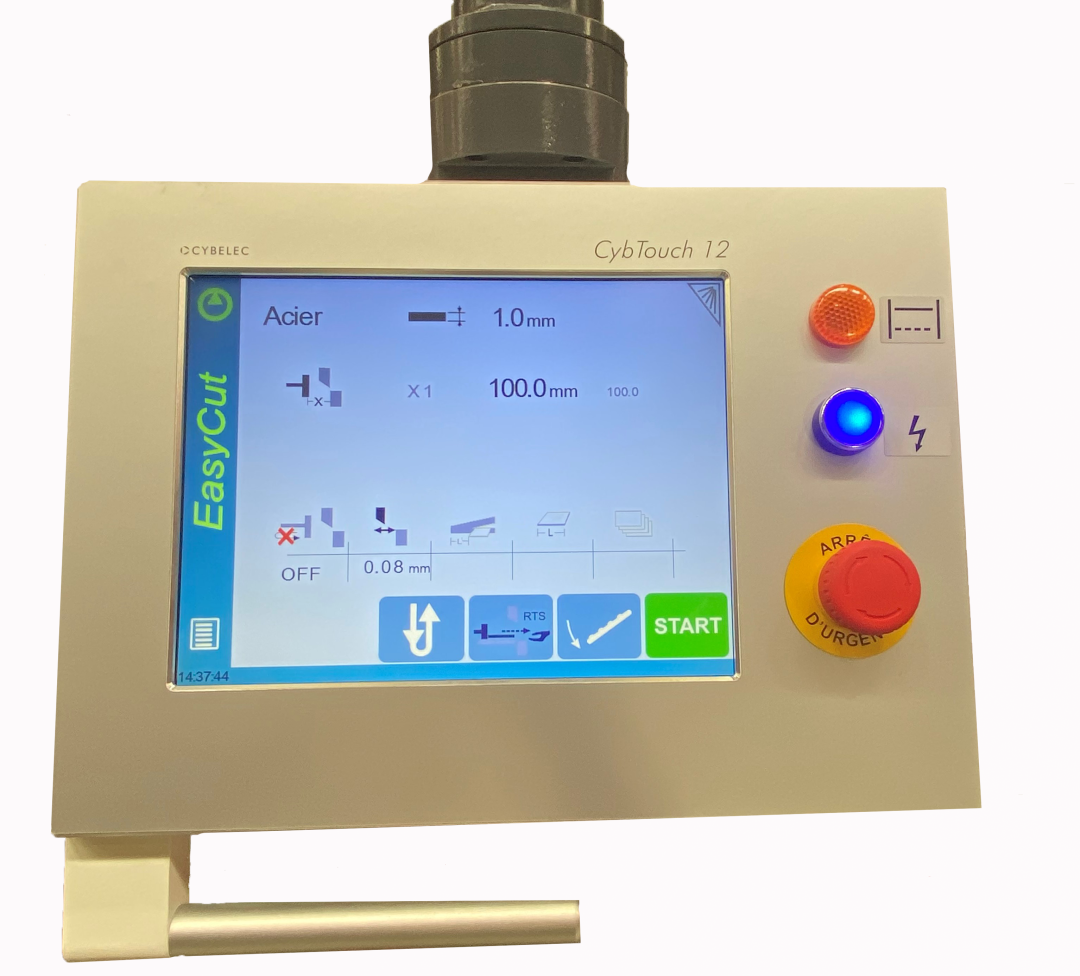

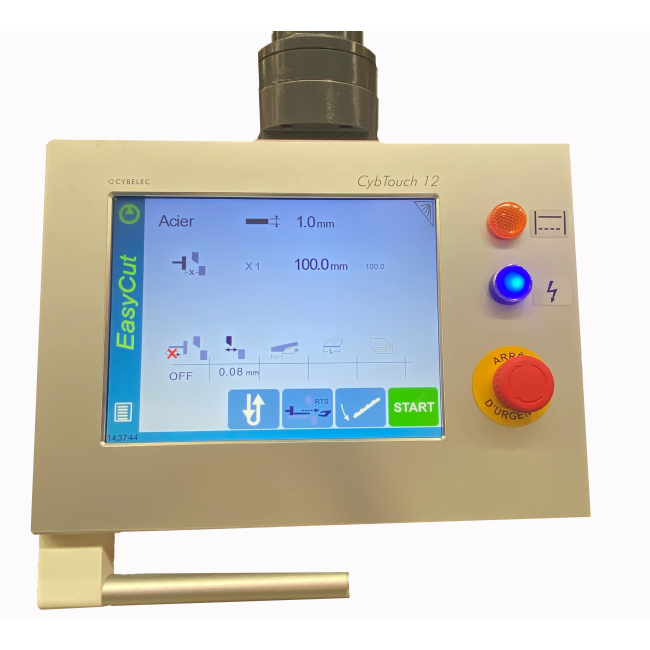

Une commande numérique CYBELEC qui calcule automatiquement l'angle de coupe
Un groupe hydraulique compact a maintenance réduite, avec un dispositif hydraulique contre les surcharges.

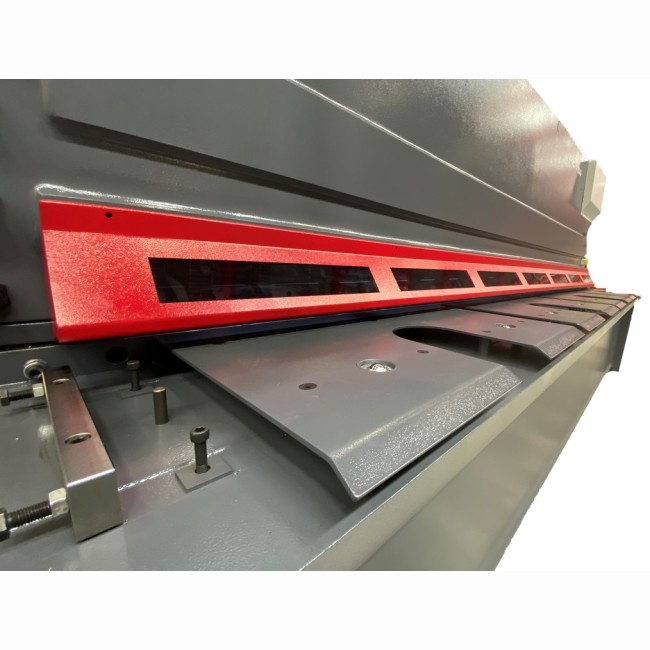

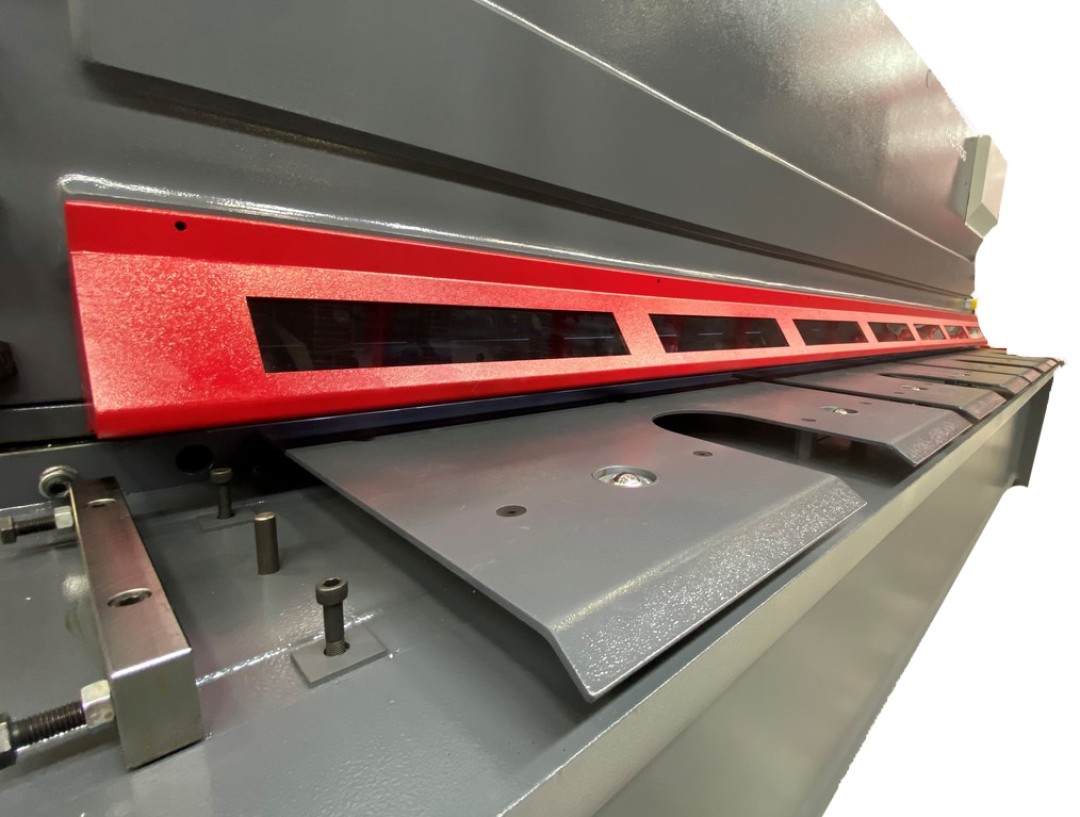

Un ensemble de serres toles répartis sur toute la longueur de coupe assurant un maintien homogène de la tôle.
Un dispositif de graissage centralisé
Un réglage possible de la longueur de coupe afin d'augmenter la cadence pour les faibles longueurs
Un éclairage de la zone de coupe permettant de couper au tracé
Un équipement hydraulique de marque HOERBIGER ou REXROTH ( protégé par des clapets de surcharge ).

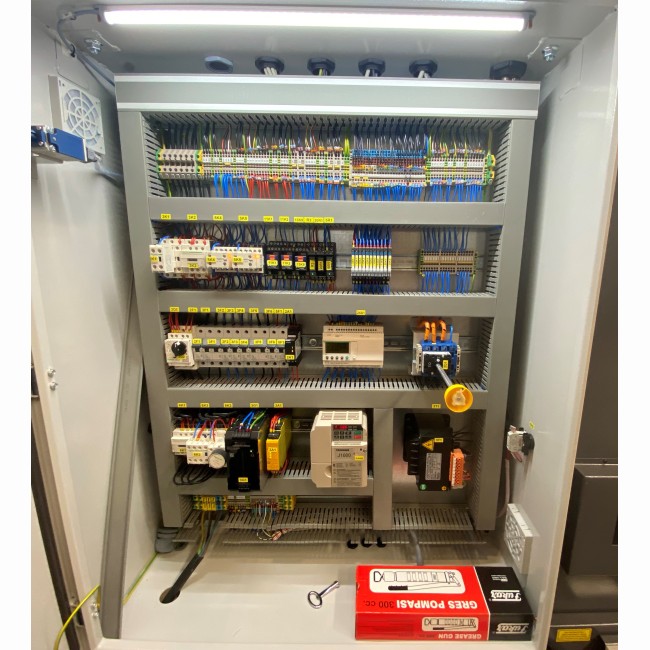

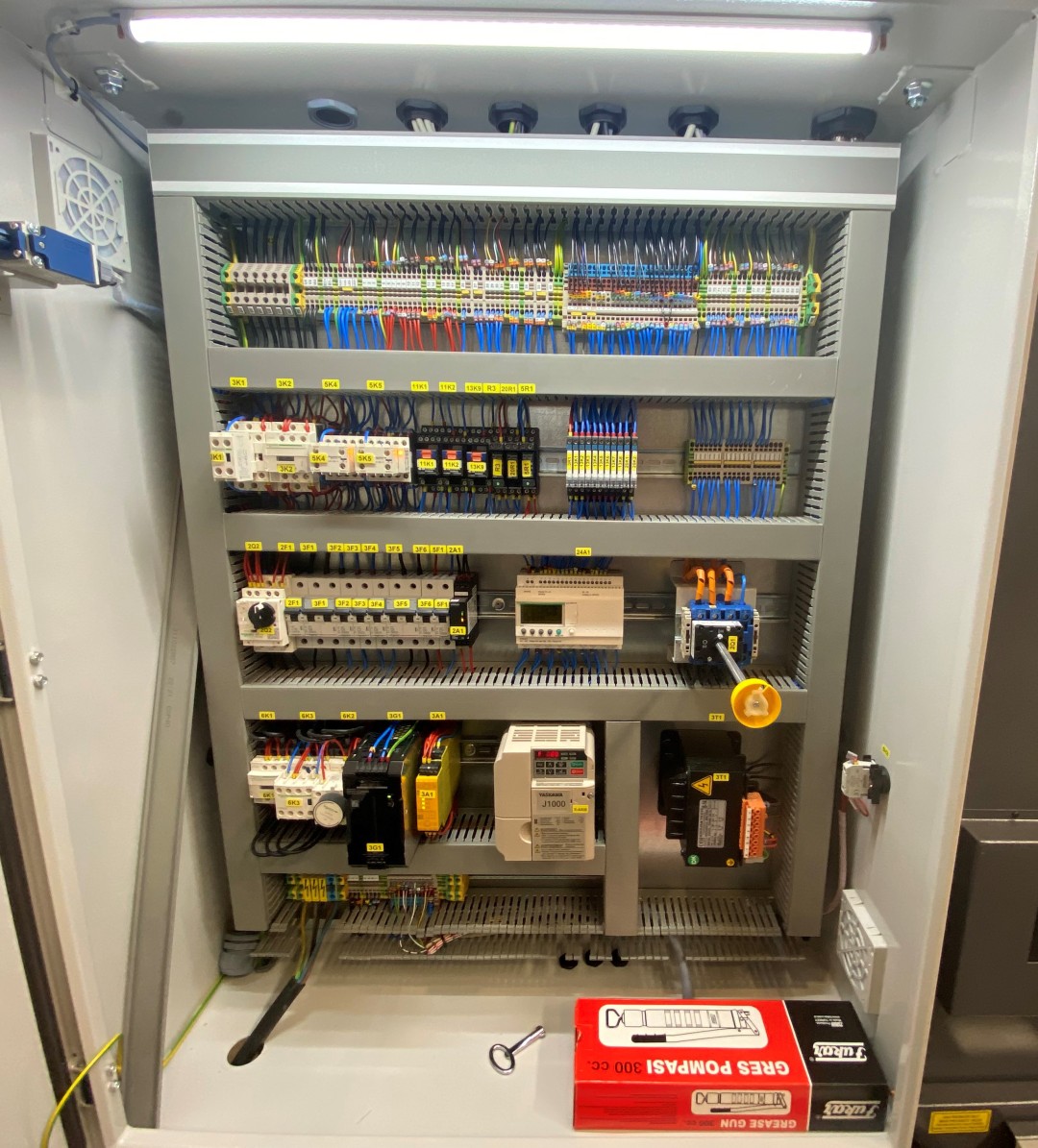

Un Accès à l’arrière de la cisaille est protégé par 2 cellules photo – électriques contrôlée par un module de sécurité “Télémécanique” de type Préventa. Lorsque l’opérateur va chercher une tôle, il doit réarmer la commande ce qui l’oblige à regarder si personne ne se trouve dans la zone de sécurité.

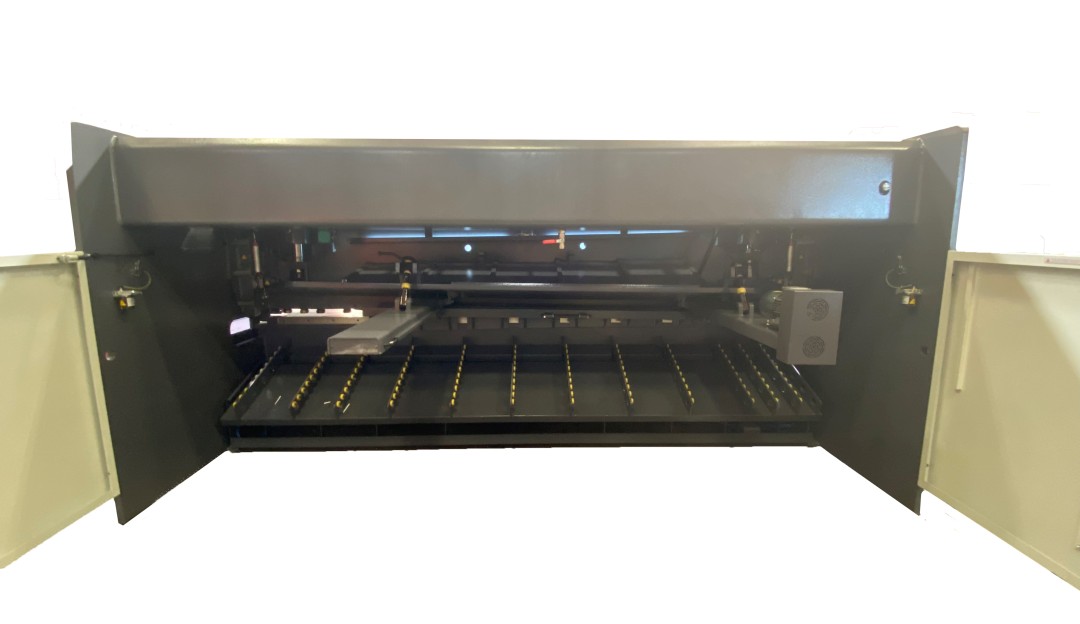

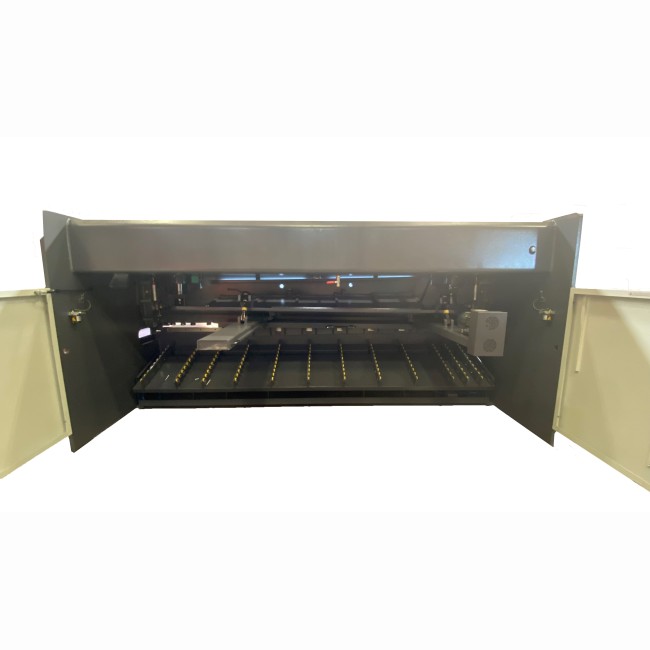

La partie arrière de la machine, totalement dégagée, permet la mise en place d’équipements tels que plans inclinés, soutiens de tôles, évacuateurs…

Equipements standards

Les cisailles hydrauliques guillotines Adform type HHNC sont équipées en standard de

Une commande numérique dernière génération de marque DELEM
Un bati acier mécanosoudé largement dimensionné pour assurer une rigidité et une précision de coupe optimale
Un système de réglage du jeu entre lame rapide automatique, paramétré par la commande numérique
Une butée arriere motorisée escamotable, capacité 10000mm
Une fonction de retractation de la butée arriere
Un groupe hydraulique avec dispositif de surcharges
Des patins serres toles hydrauliques répartis sur l'ensemble de la longueur de coupe
Un réglage de la longueur de coupe possible permettant d'augmenter la cadence pour les petites toles
Un jeu de lames en acier traité avec plusieurs arrêtes de coupes
- 2 arretes de coupe pour la lame superieure
- 4 arretes de coupe pour la lame inferieure
Une pédale permettant de travailler en répétition de coupe si besoin
Un bras équerre gradué longueur 1000mm avec des butées
Deux bras supports toles avants longeur 1000mm
Une large table avec des billes intégrées pour faciliter la manutention des tôles
Une ligne de coupe permettant de visualiser aisément la position des lames
Une protection de la zone de coupe par barrieres et plexiglass
Materiel neuf garantie 1 an, pièce et main d'oeuvre

Equipements optionnels

Il est possible d'ajouter un certain nombre d'options a ces machines, comme par exemple

Une commande numérique siemens au lieu de Cybelec
Un Support tôle fine pneumatique type A ou U
Un dispositif anti-secousse
Une butée arriere hydraulique basculante
Compas d'angle (goniomètre)
Serres toles avec patins plastiques
Protection de la zone de coupe par barrieres immaterielles
Un refroidisseur d'huile

N'hésitez pas a nous contacter pour des options supplémentaires

Caractéristiques techniques

	HNC3100x6	HNC3100x10	HNC3100x13	HNC3100x16	HNC3100x20	HNC3100x25
Longueur de coupe (mm)	3070	3070	3070	3070	3070	3070
Capacité de coupe acier (450N/mm²) (mm)	6	10	13	16	20	25
Capacité de coupe inox (700N/mm²) (mm)	4	6	8	10	13	16
Angle de coupe (°)	0,5 à 1,5	0,5 à 2	0,5 à 2,5	0,5 à 3	0,5 à 3	0,5 à 3,5
Cadence (cps/min)	20 à 32	12 à 18	9 à 14	8 à 14	6 à 10	4 à 6
Nombre de serres toles	16	15	15	15	16	15
Capacité de la butée arriere (mm)	1000	1000	1000	1000	1000	1000
Précision de positionnement de la butée arriere (mm)	0,1	0,1	0,1	0,1	0,1	0,1
Puissance du moteur du groupe hydraulique (Kw)	11	22	30	30	37	45
Capacité du réservoir d'huile (L)	240	360	360	400	400	600
Longueur des bras support tole avants (mm)	1000	1000	1000	1000	1000	1000
Alimentation électrique (380V 3 Phases + T + N)	380V 3 Phases + T +	380V 3 Phases + T +	380V 3 Phases + T +	380V 3 Phases + T +	380V 3 Phases + T +	380V 3 Phases + T +
Hauteur de travail (mm)	800	800	800	900	1000	1100
Poids (Kg)	7800	11000	13000	16500	21000	23000
Longueur (mm)	3880	3910	3950	3970	4010	3990
Profondeur (mm)	3190	3300	3385	3380	3620	3605
Hauteur (mm)	2100	2200	2300	2480	2700	3220

	HNC4100x6	HNC4100x10	HNC4100x13	HNC4100x16	HNC4100x20	HNC6100x6
Longueur de coupe (mm)	4070	4070	4070	4070	4070	6070
Capacité de coupe acier (450N/mm²) (mm)	6	10	13	16	20	6
Capacité de coupe inox (700N/mm²) (mm)	4	6	8	10	13	4
Angle de coupe (°)	0,5 ç 1,5	0,5 à 2	0,5 à 2,5	0,5 à 3	0,5 à 3	0,5 à 2
Cadence (cps/min)	16 à 25	9 à 14	7 à 14	7 à 12	6 à 9	12 à 18
Nombre de serres toles	21	21	21	21	21	30
Capacité de la butée arriere (mm)	1000	1000	1000	1000	1000	1000
Précision de positionnement de la butée arriere (mm)	0,1	0,1	0,1	0,1	0,1	0,1
Puissance du moteur du groupe hydraulique (Kw)	11	22	30	30	37	18,5
Capacité du réservoir d'huile (L)	360	360	400	400	400	360
Longueur des bras support tole avants (mm)	1000	1000	1000	1000	1000	1000
Alimentation électrique (380V 3 Phases + T + N)	380V 3 Phases + T +	380V 3 Phases + T +	380V 3 Phases + T +	380V 3 Phases + T +	380V 3 Phases + T +	380V 3 Phases + T +
Hauteur de travail (mm)	900	900	1000	1000	1100	1000
Poids (Kg)	12000	15000	18000	23500	26000	22000
Longueur (mm)	4890	4930	4950	4970	5000	6890
Profondeur (mm)	3450	3380	3645	3630	3630	4130
Hauteur (mm)	2250	2360	2630	2800	2900	2690

	HNC6100x10	HNC6100x13	HNC6100x16	HNC6100x20
Longueur de coupe (mm)	6070	6070	6070	6070
Capacité de coupe acier (450N/mm²) (mm)	10	13	16	20
Capacité de coupe inox (700N/mm²) (mm)	6	8	10	13
Angle de coupe (°)	0,5 à 2	0,5 à 2,5	0,5 à 3	1 à 3
Cadence (cps/min)	6 à 10	6 à 10	5 à 9	5 à 9
Nombre de serres toles	30	30	30	30
Capacité de la butée arriere (mm)	1000	1000	1000	1000
Précision de positionnement de la butée arriere (mm)	0,1	0,1	0,1	0,1
Puissance du moteur du groupe hydraulique (Kw)	22	30	37	37
Capacité du réservoir d'huile (L)	400	400	400	600
Longueur des bras support tole avants (mm)	1000	1000	1000	1000
Alimentation électrique (380V 3 Phases + T + N)	380V 3 Phases + T +	380V 3 Phases + T +	380V 3 Phases + T +	380V 3 Phases + T +
Hauteur de travail (mm)	1000	1200	1200	1200
Poids (Kg)	30000	38000	43000	48000
Longueur (mm)	6910	6950	6970	6990
Profondeur (mm)	4045	4200	4420	4280
Hauteur (mm)	2750	3090	3250	3330
