Cisaille hydraulique Retour à la page précédente

GH 1230 Z
GH 1230 Z
GH 1230 Z

AMADA PROMECAM - GH 1230 Z - 0010832

Désignation : GH 1230 Z

Référence DMO : 0010832

Marque : AMADA PROMECAM

Occasion

En stock



   Fiche technique AMADA PROMECAM - GH 1230 Z - 0010832


Renseignements AMADA PROMECAM - GH 1230 Z - 0010832

DESCRIPTIF

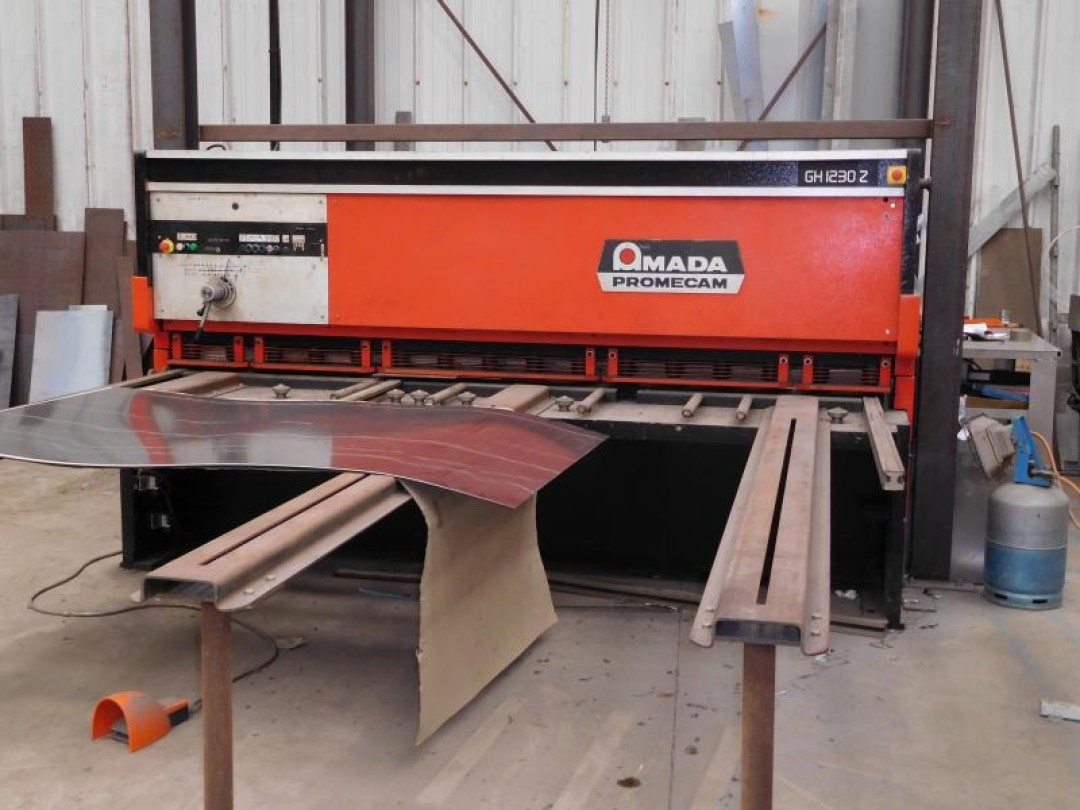

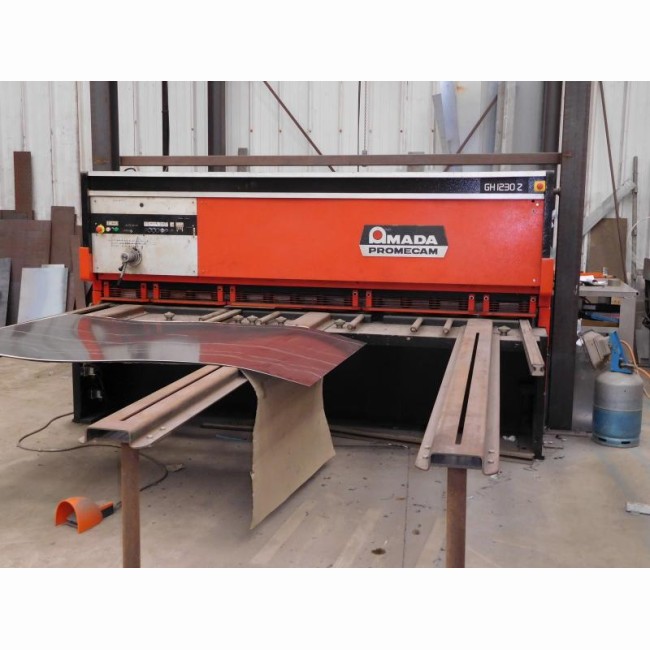

Cisaille guillotine hydraulique Amada Promecam type GH1230 Z

Cette machine de production représente le haut de gamme ds machines CNC chez Amada, et elle se caractérise par

  • Une longueur  utile 3050 mm
  • Une capacité de coupe d'une tôle en acier (45kg/mm²) d'une épaisseur de 12 mm
  • Une butée arriere motorisée avec une course de 1000mm et un déplacement de 100mm/s. Cette derniere est très précise grâce au moteur a courant continu qui l'entraine et des vis a billes de précision. La traverse est escamotable afin de pouvoir passer des pièces de grande profondeur
  • Un support tole fine situé a l'arriere de la machine. Ce dernier permet d'éviter aux toles fines de flamber et ainsi ne pas perdre la référence sous la butée arriere
  • Un réglage du jeu entre lame et de l'angle de coupe numérisé qui varient en fonction des materiaux et de l'epaisseur de la tole
  • Un guidage du tablier superieur de qualité, assurté par deux roulements a rouleaux de chaque coté. Ces roulements sont précontraints pour une qualité de coupe durable
  • Une structure très rigide du bâti de type caisson fermé
  • Un maintien de la tôle assuré par 16 serres-toles avec une pression variable en fonction de l'effort de coupe. Ces memes serres toles n'endommagent pas les materiaux les plus tendres grâce au dosage précis de la force de maintien et aux revetements polyuréthane des serres flans
  • Une coupe au tracé possible grâce au miroir placé à hauteur d'oeil sur la machine.
  • Une maintenance aisée avec notemment l'extraction des lames depuis l'exterieur de la machine
  • Un coffret de commande monté sur potence et orientable, qui s'adapte a toutes les positions et morphologies
  • Un selecteur de longueur de coupe pour optimiser la cadence sur les faibles largeurs



Caractéristiques techniques

GH 1230 Z
Type de coupeGuillotine
Nombre de serres toles16
Puissance moteur pompe (Kw)15
Capacité de la butée arrière (mm)1000
Butée arrièremotorisée
Réglage du jeu entre-lamemotorisé
Angle de coupe (°)de 0.4 à 2,20
Epaisseur de coupe inox (60kg/mm²) (mm)8
Epaisseur de coupe acier (45kg/mm²) (mm)12
Longueur de cisaillage (mm)3050
Commande numériqueAmada
Epaisseur de coupe alu (30kg/mm²)14
Force (Kn)361
Course (mm)190
Puissance moteur de butée (Kw)0,55
Vitesse de déplacement de la butée arriere (mm/s)100

Données de la machine

GH 1230 Z
Encombrement (LxlxH) (mm)3600 x 1820 x 2120
