ADFORM - HGL 4100x6 - 0011771

Désignation : HGL 4100x6

Référence DMO : 0011771

Marque : ADFORM

Occasion

En stock



   Fiche technique ADFORM - HGL 4100x6 - 0011771


Renseignements ADFORM - HGL 4100x6 - 0011771

DESCRIPTIF

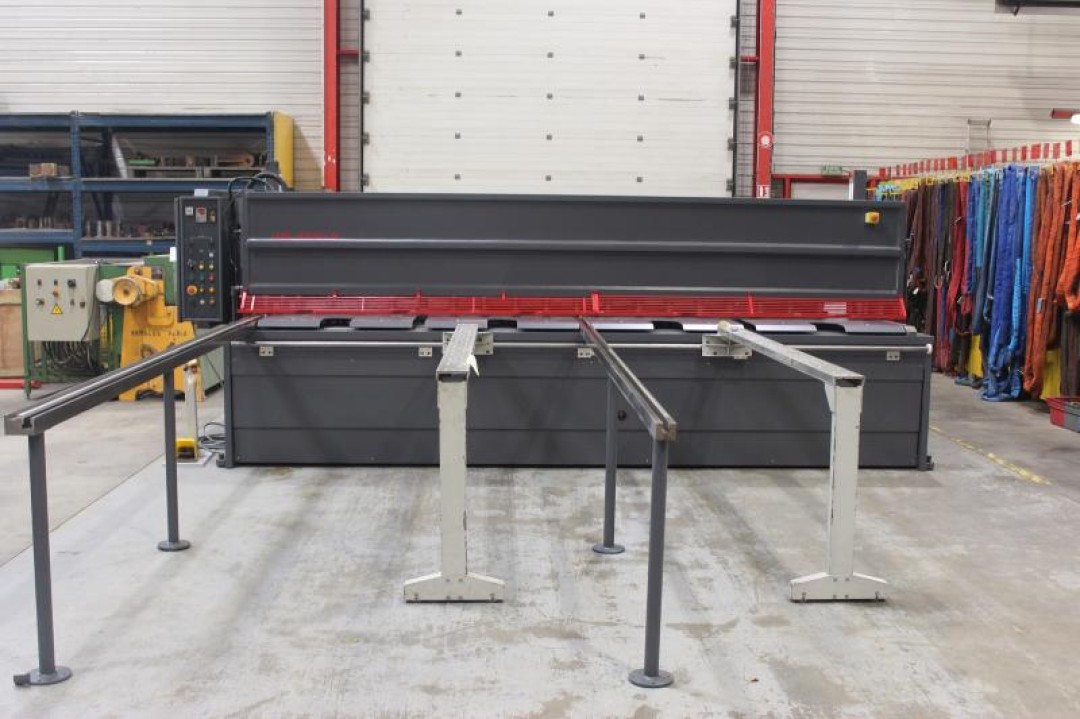

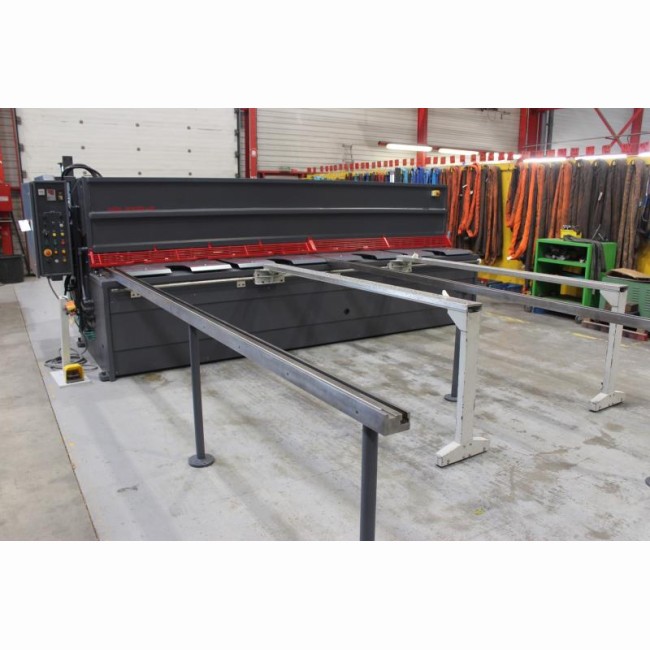

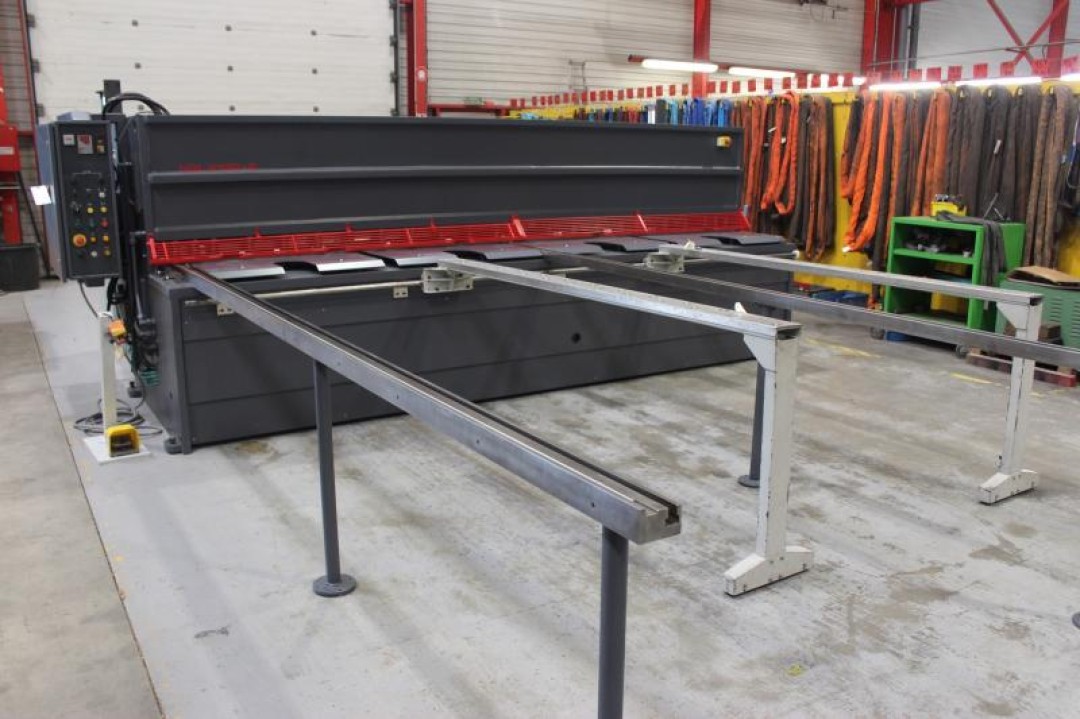

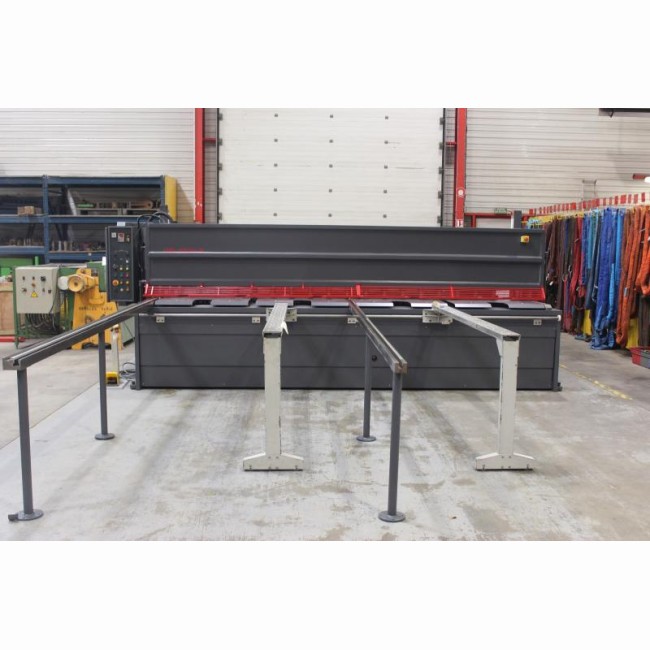

Cisaille hydraulique oscillante Adform HGL 4100x6mm

  • Longueur de coupe 4100mm
  • Epaisseur de coupe tole acier 6mm
  • Epaisseur de coupe tole inox 4mm

La machine possède :

- le jeu entre-lames motorisé (Ce qui évite beaucoup d'erreur d'épaisseur de tôle et donc évite d'user vos lames prématurement)

- Support tôle fine de 1000 mm avec retour par l'avant

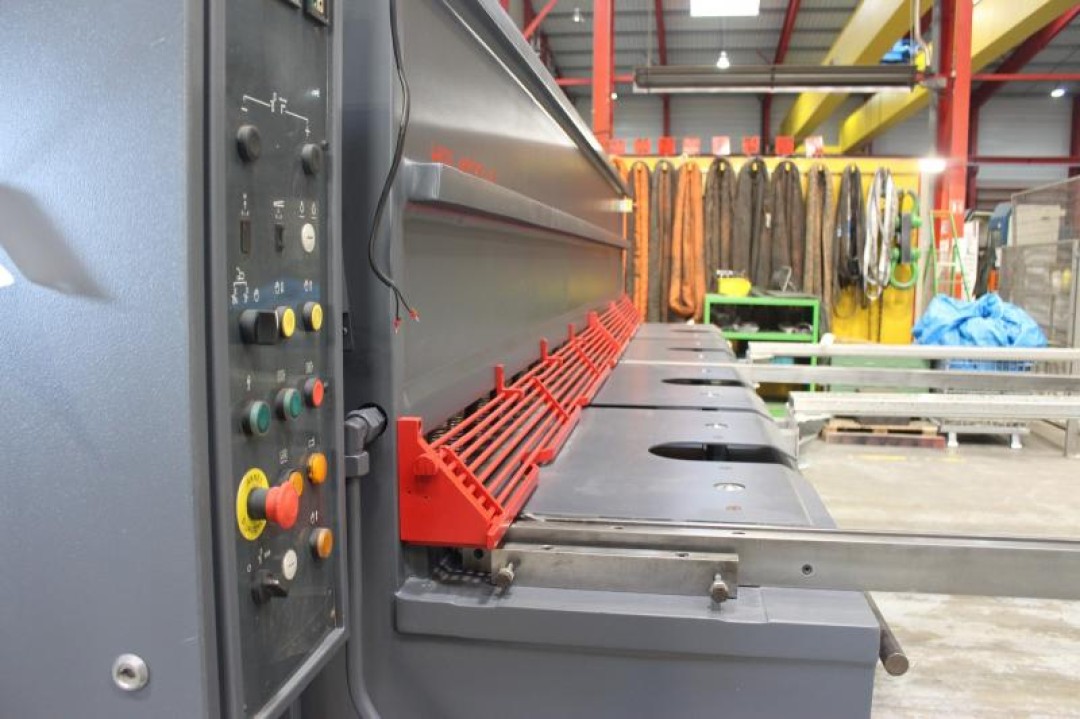

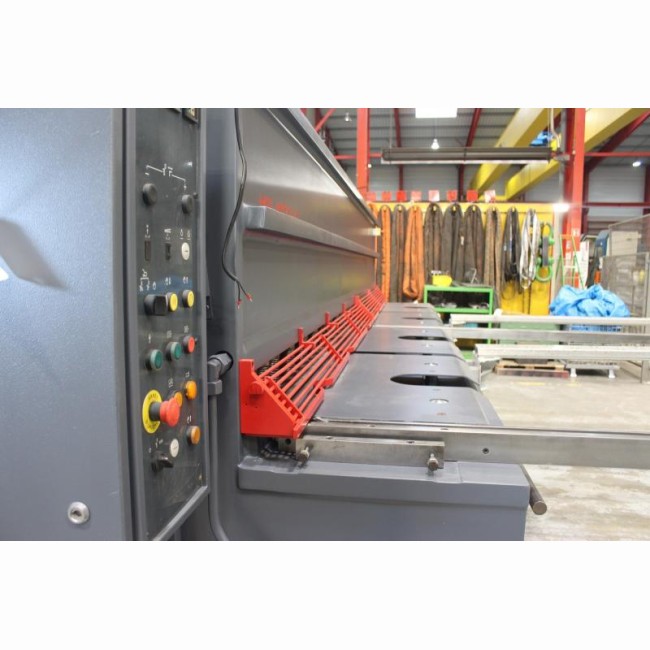

- Premier métre relevable sur la protection des doigts à l'avant de la cisaille (Utile pour faire des petites bandes)



Cette machine se caractérise par

  • Le tablier superieur, poussé par 2 vérins, oscille suivant un axe parallèle à la lame inferieure. Il est rendu solidaire du bâti par l'intermédiaire de 2 pivots montés sur roulements, largement surdimensionnés.
  • Le bâti et le tablier superieur de type caisson fermé assurent une excellent rigidité et de ce fait, un jeu constant sur toute la longueur de coupe.

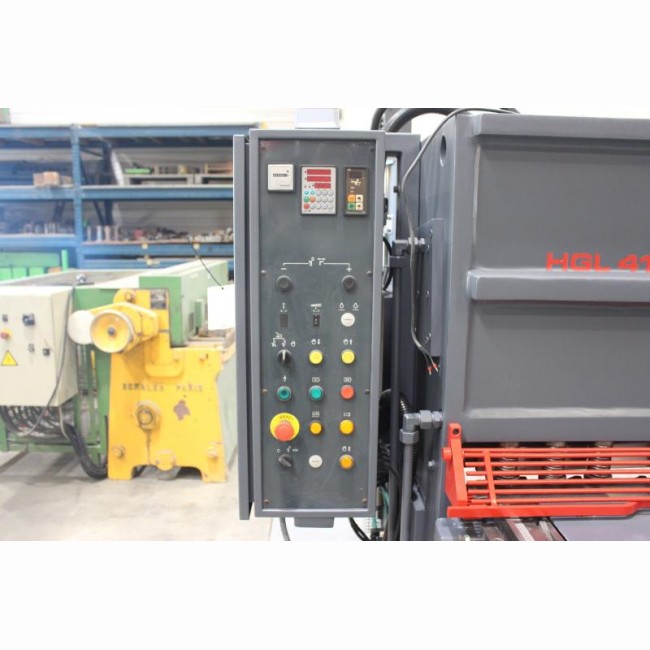

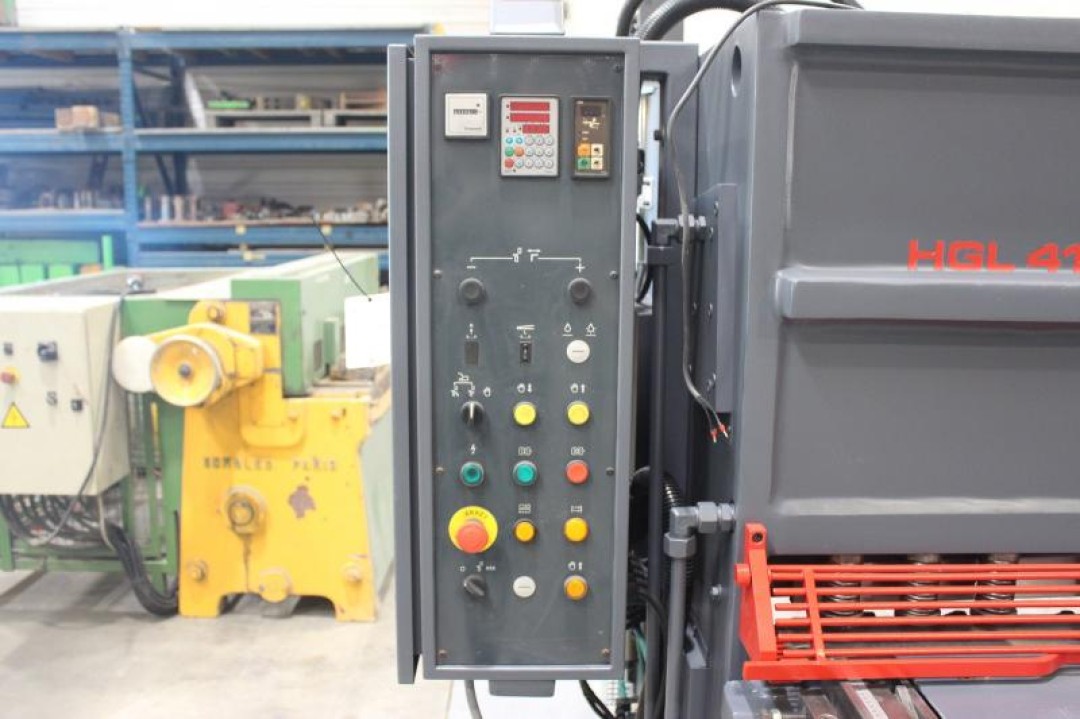

  • Le réglage du jeu entre lame peut etre manuel (manette sur le coté droit de la machine) ou motorisé (obtenu depuis le pupitre de commande tactile)

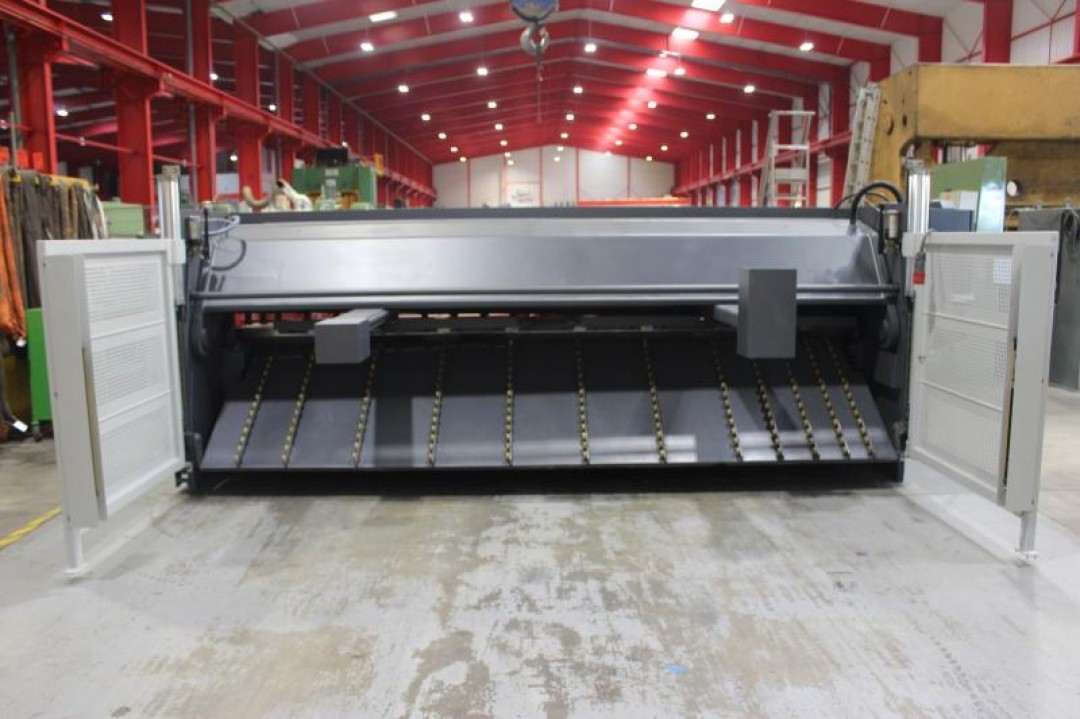

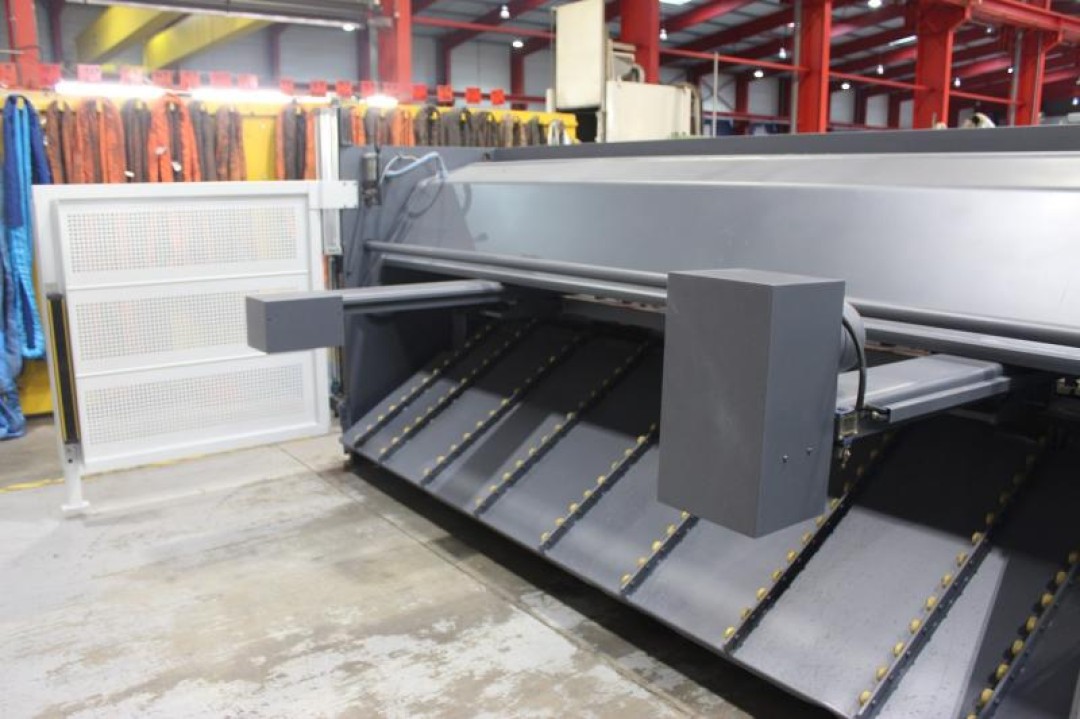

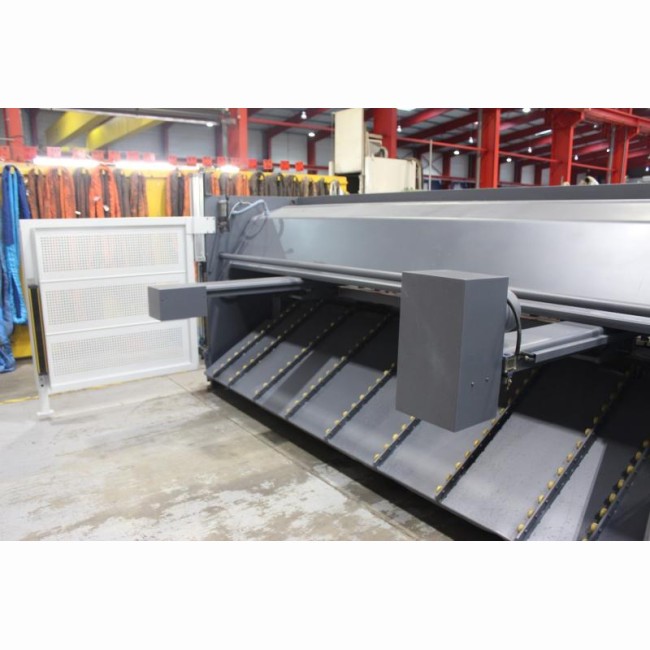

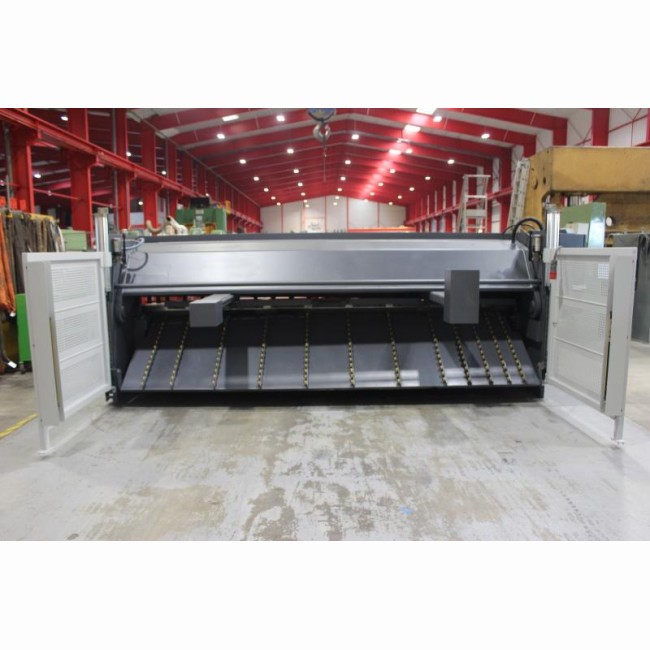

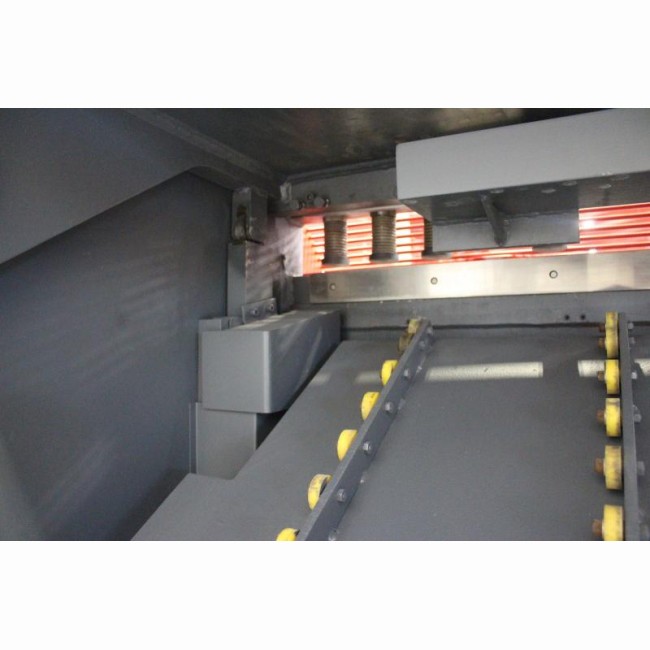

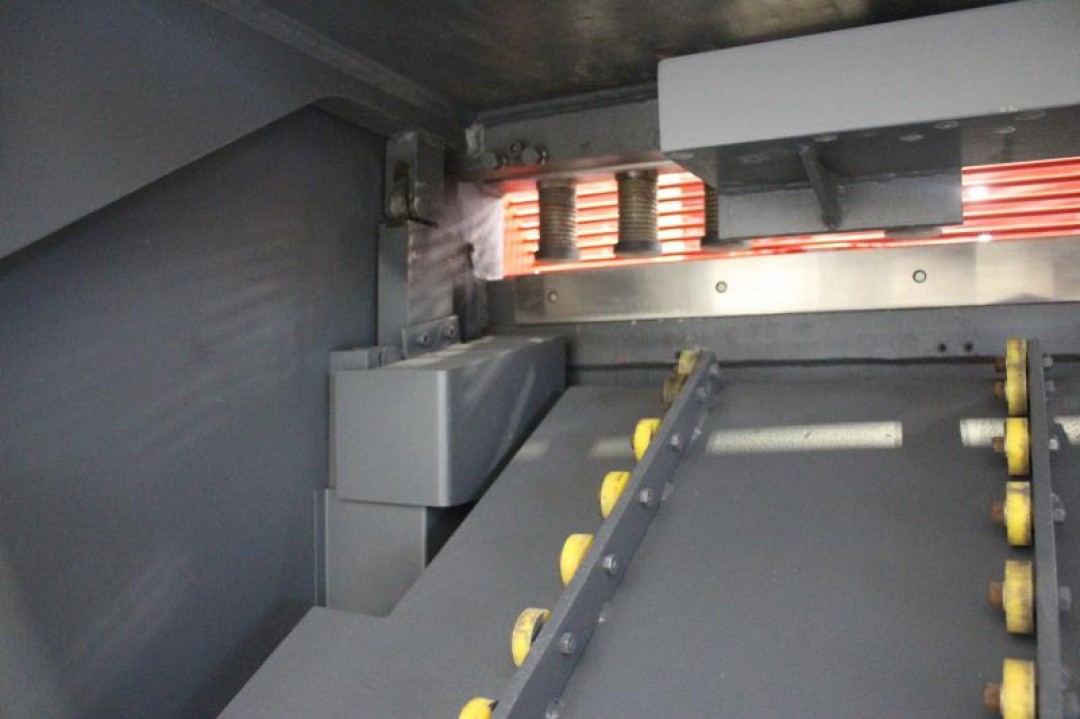

  • Le positionneur Elgo permet de gérer le position de la butée arrière. Cette dernière recule lorsque les vérins serre-toles sont en pression, afin d'éviter de coinçer la tôle entre la butée et les lames, ce qui assure une grande précision dans le temps.
  • L'accès a la butée arrière est protégé par une barrière immatérielles.
  • Cette machine est équipé d'un support tole fine pneumatique
  • Possibilité de cisailler de faible profondeur.
  • Les serre-tôle hydrauliques sont indépendants et rapprochés aux extrémités pour la coupe des bandes étroites. La précision et la qualité de coupe dépendent également de l’efficacité des serre-tôle qui assurent une force de serrage variable en relation avec l’épaisseur et la nature de la tôle à cisailler.
  • La commande s’effectue par une pédale mobile. La pression sur la pédale assure le serrage des serre-tôles puis la descente du coulisseau. Lorsque l’on relâche la pédale, le coulisseau remonte automatiquement. Ainsi, la cadence de coupe augmente proportionnellement avec la diminution de la largeur de coupe.

Caractéristiques techniques

HGL 4100x6
Type de coupeOscillante
Longueur de cisaillage (mm)4060
Epaisseur de cisaillage acier (45kg/mm²) (mm)6
Epaisseur de cisaillage inox (70kg/mm²) (mm)4
Angle de coupe (°)1,2
Jeu entre lame (mm)manuel ou motorisé
Réglage de la longueur de coupeélectrique
Cadence (Cps/min)12
Butée arrière (mm)motorisée
Capacité de la butée arrière (mm)1050
Support tole fineType U
Capacité du réservoir d’huile (litres)140
Puissance du moteur principal (Kw)15
Alimentatione électrique3 Ph + T + N
Année2007

Données de la machine

HGL 4100x6
Encombrement (L x l x H) (mm)4800 x 2400 x 1800
Poids (kg)9400

Equipements

HGL 4100x6
Support tole fine type UOui
