LAMINOVA - SC-3006 - 11915

Désignation : SC-3006

Référence DMO : 11915

Marque : LAMINOVA

Neuf

Sur commande



Brochure LAMINOVA - SC-3006 - 11915    Fiche technique LAMINOVA - SC-3006 - 11915


Renseignements LAMINOVA - SC-3006 - 11915

DESCRIPTIF

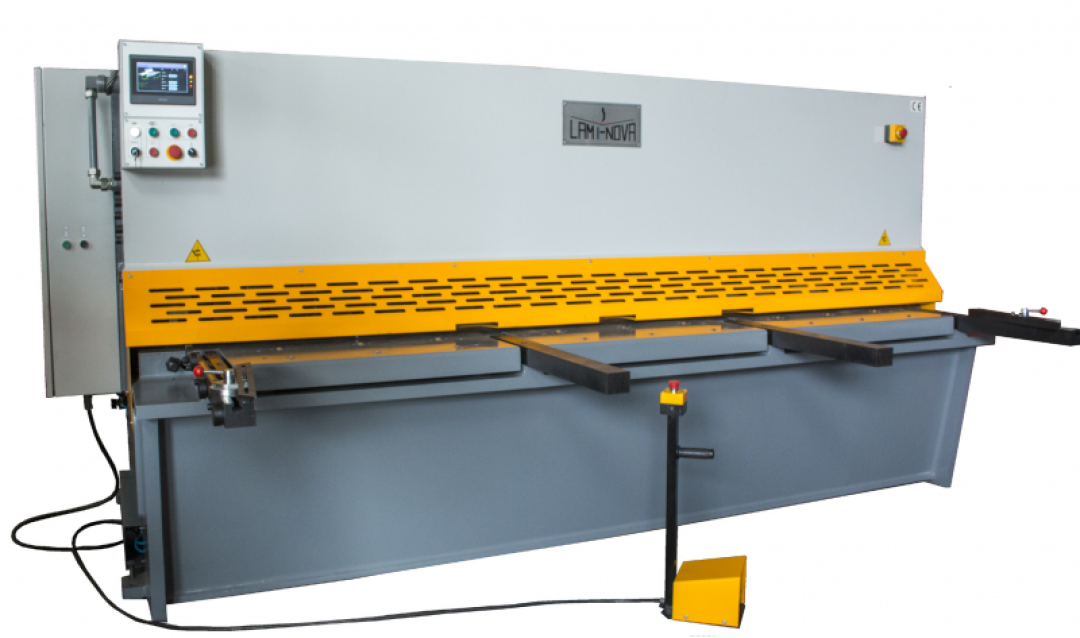

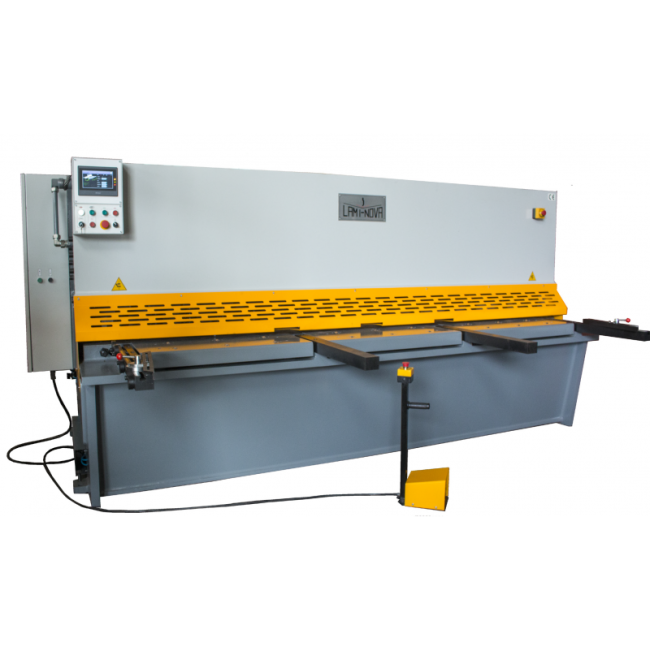

Cisaille pendulaire LAMINOVA SC-3006.

Cette machine très polyvalente se caractérise par:

  • Le bâti et le tablier superieur de type caisson fermé assurent une excellent rigidité et de ce fait, un jeu constant sur toute la longueur de coupe.
  • La conception mécanosoudé est calculée surdimensionné pour résister aux contraintes et surcharges des efforts de cisaillage
  • La lame inferieure réglable poour obtenir un alignement parfait avec la lame superieur (retournable 2 fois)

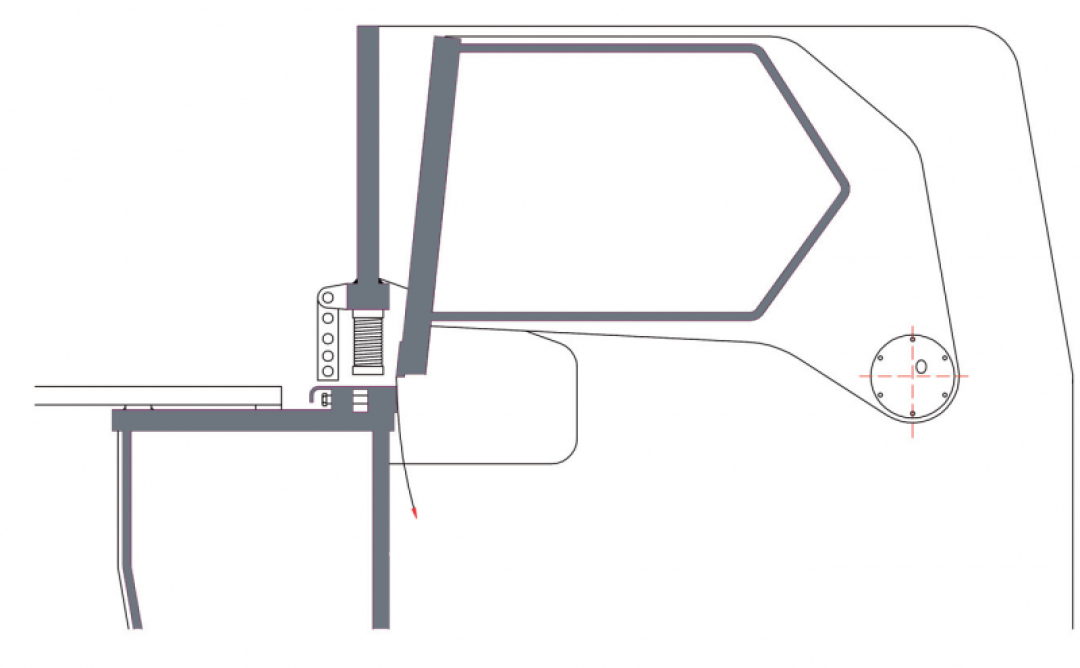

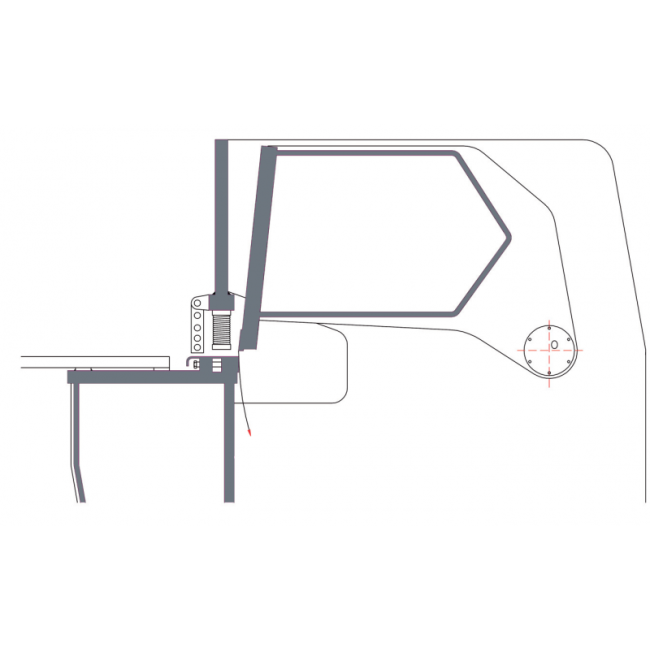

  • Le pivotement du porte lame s'effectuer sur des bagues excentrées permettant de régler le jeu entre lame en fonction des epaisseurs a couper

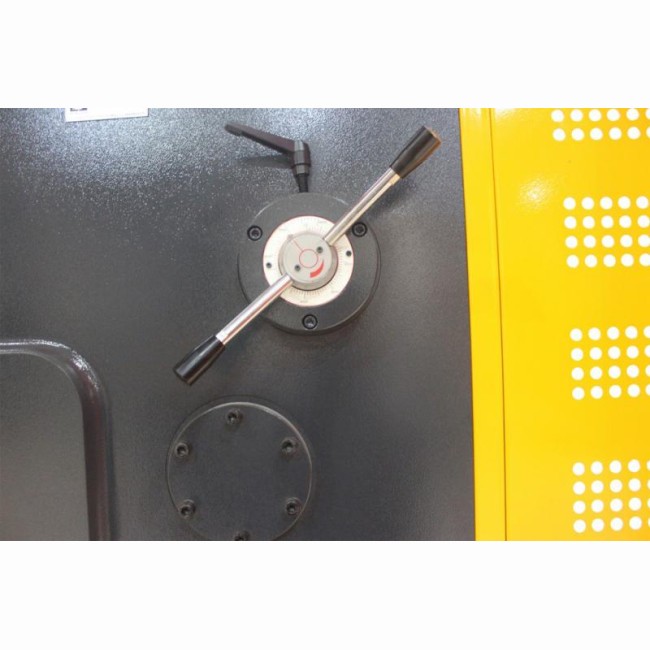

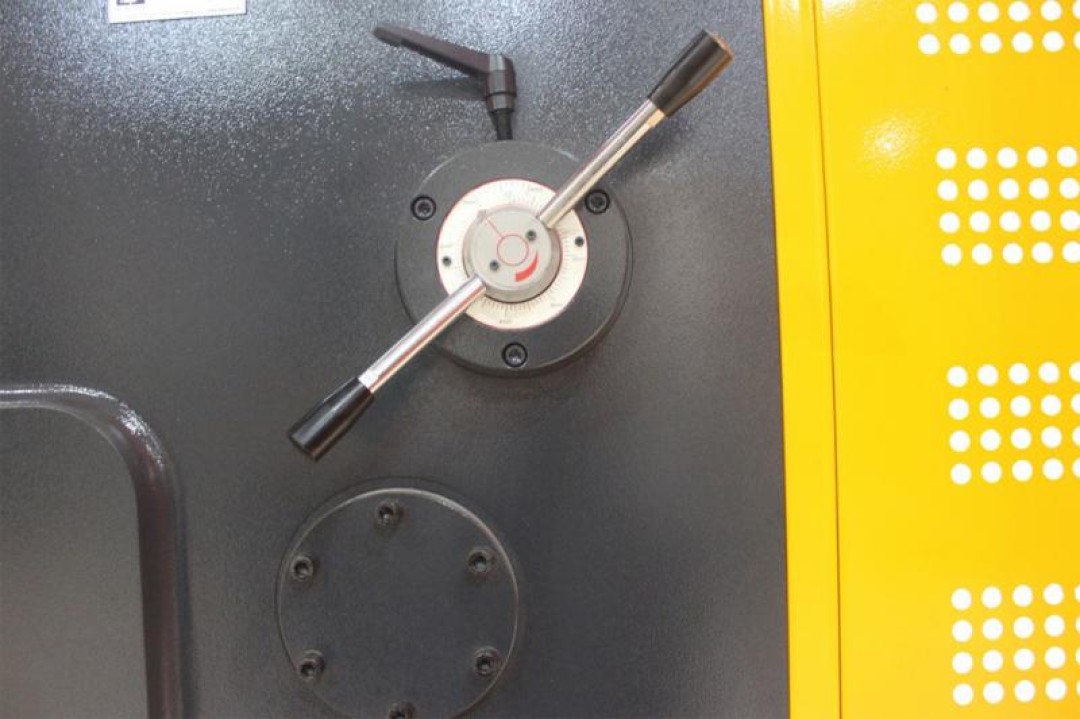

  • Le réglage du jeu entre lames s'effectue manuellement par le levier stué sur le coté de la machine
  • La table avant est équipée de billes pour faciliter la manutention des toles
  • Les bras avants avec regle d'equerrage, reglets et taquet pour le latéral gauche
  • Un rapporteur d'angle

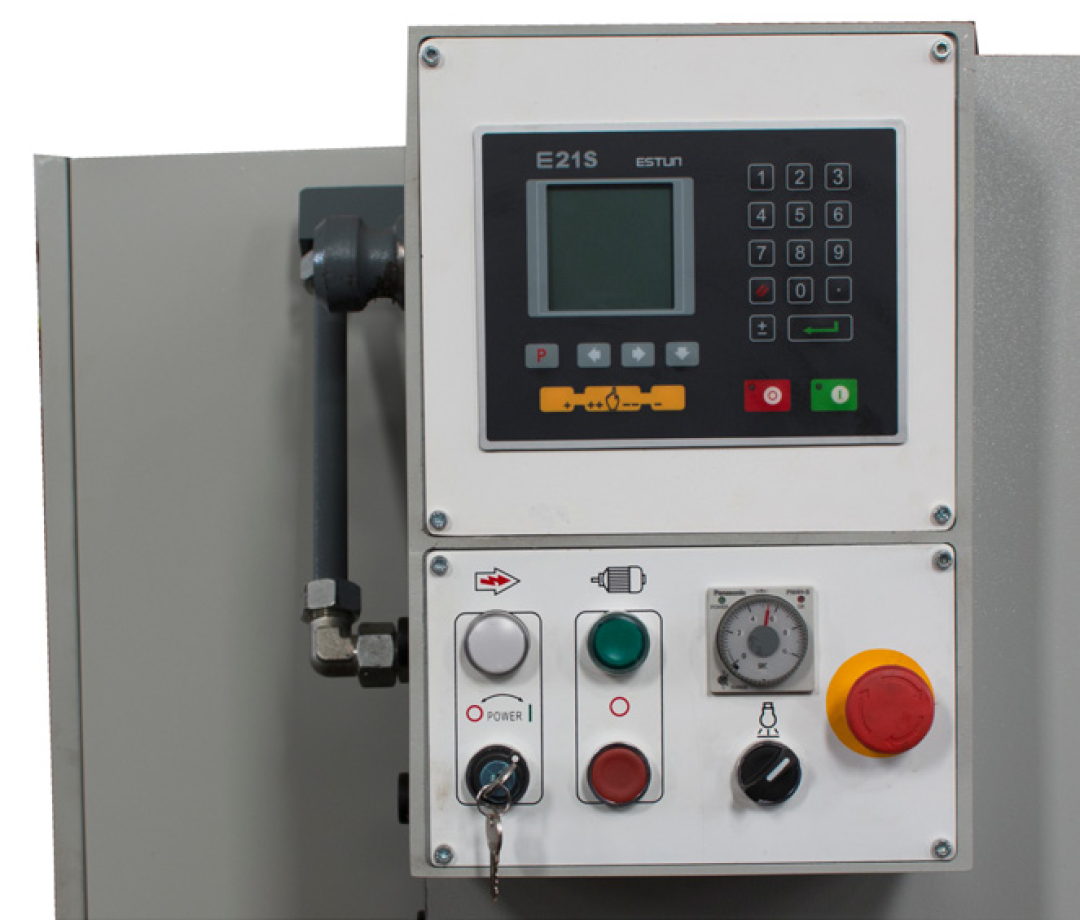

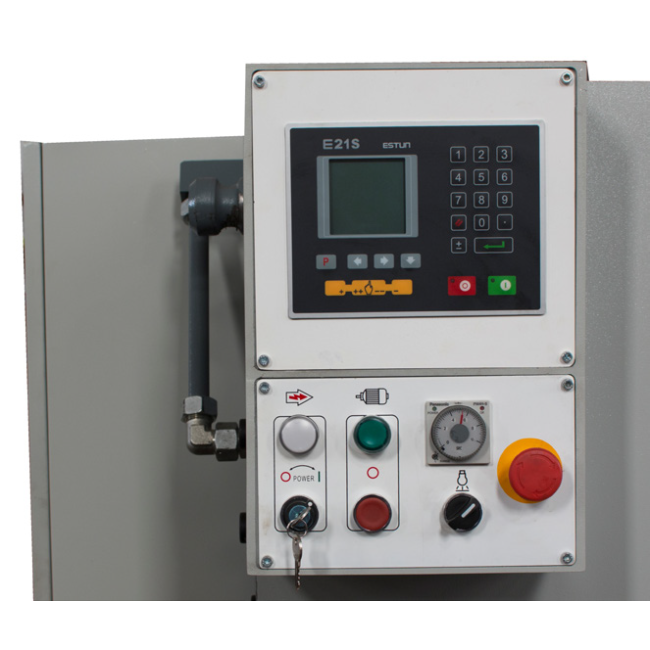

  • Le pupitre de commande type E21 pour le positionnement de la butée arriere
  • La butée arriere d'une course de 600mm est escamotable et montée sur vis a billes.

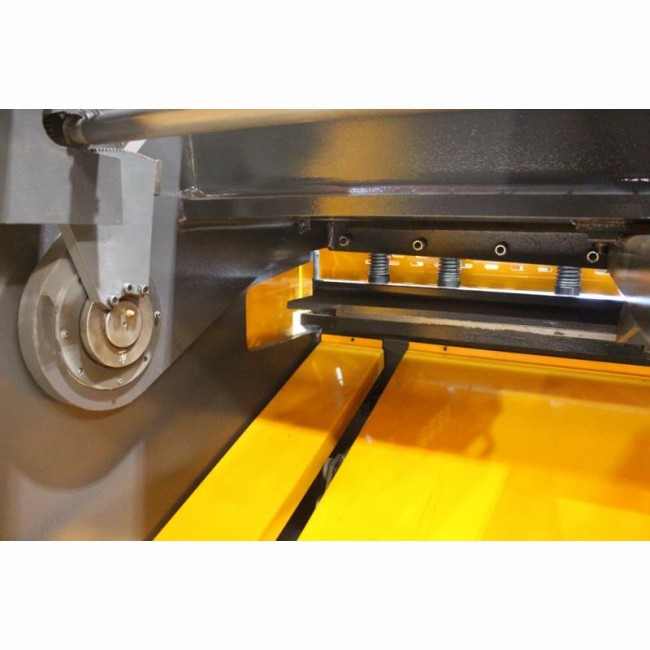

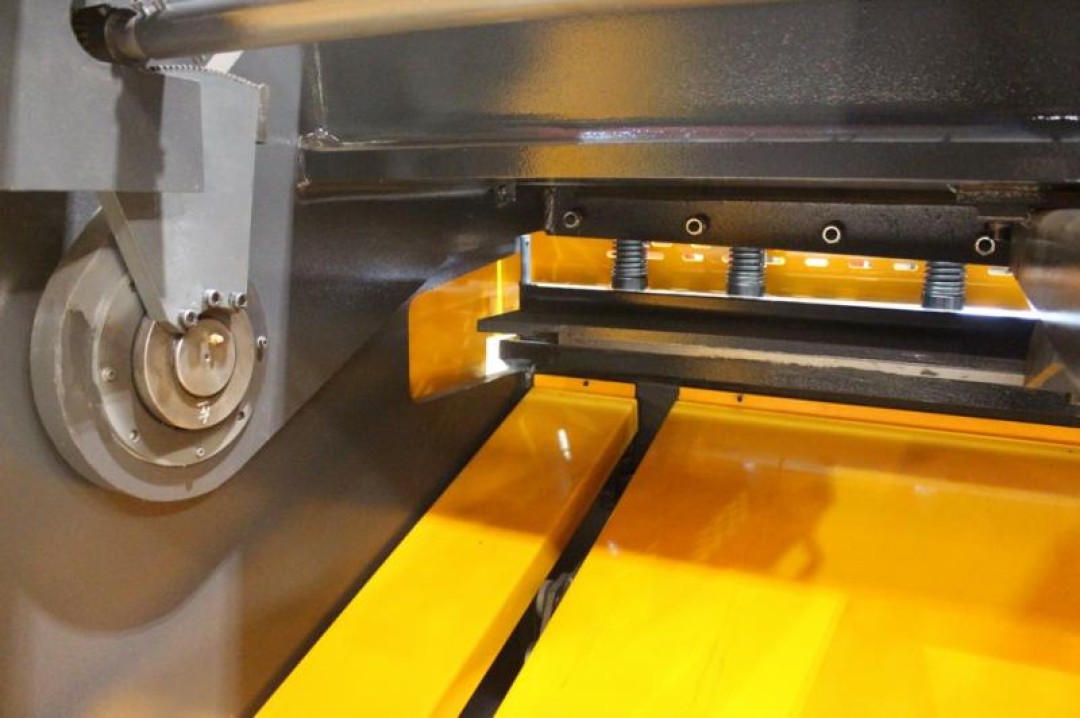

  • Les serres toles avec une pression appliquée proportionnelle a l'épaisseur du materiau

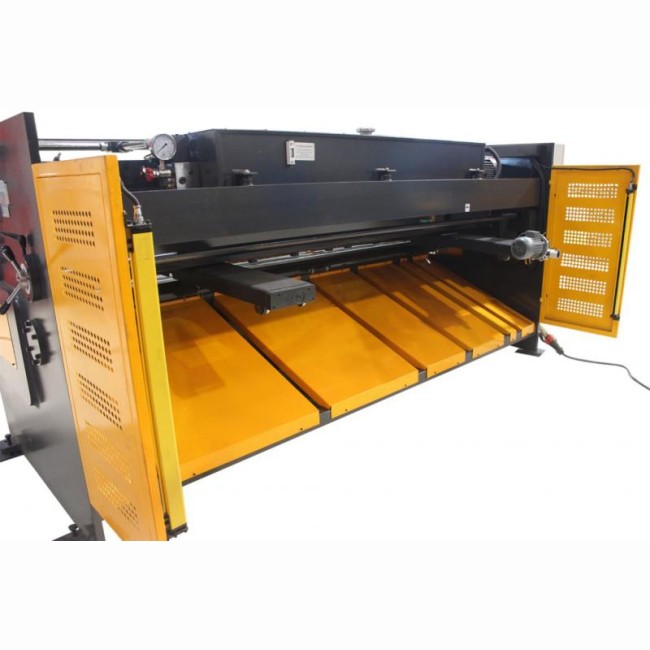

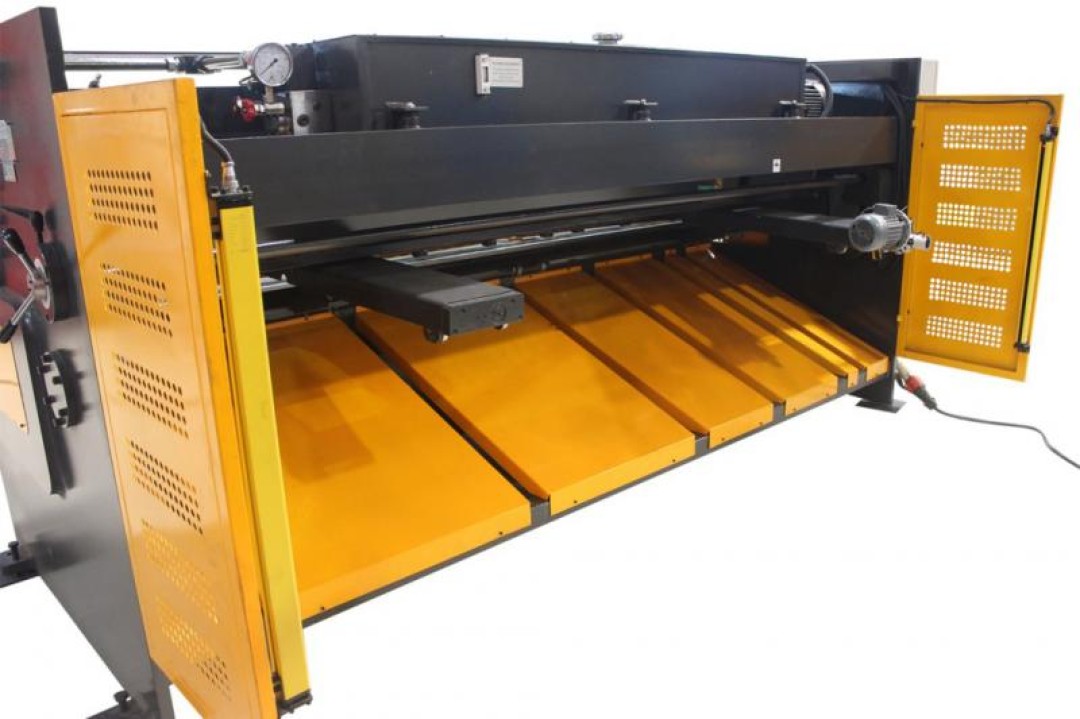

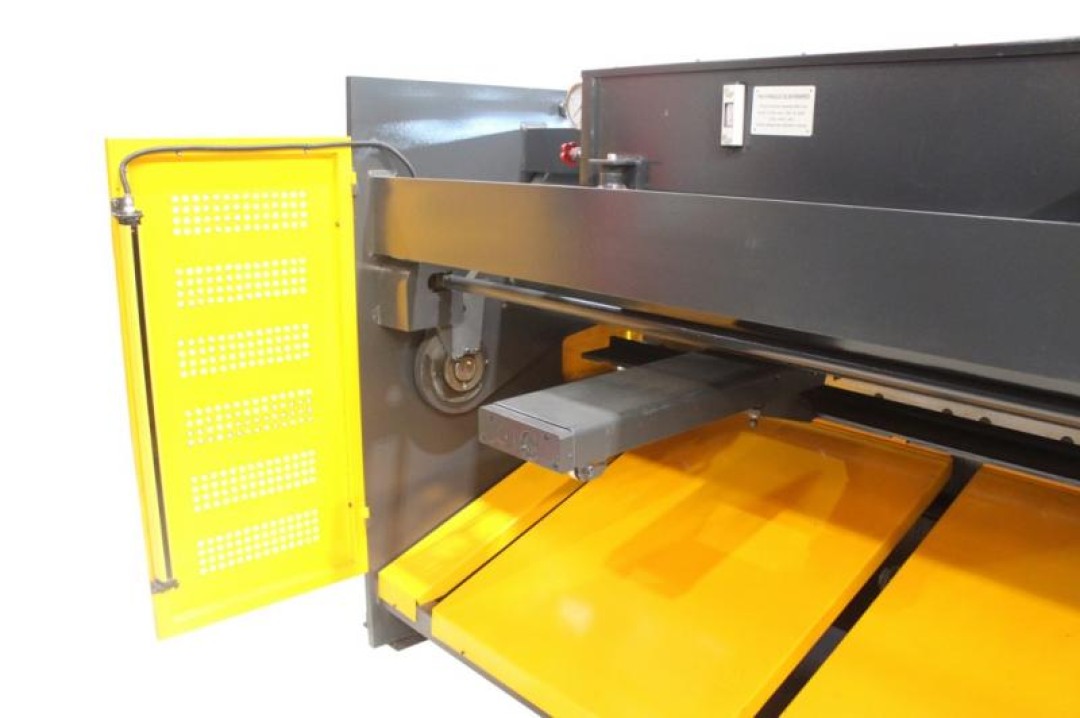

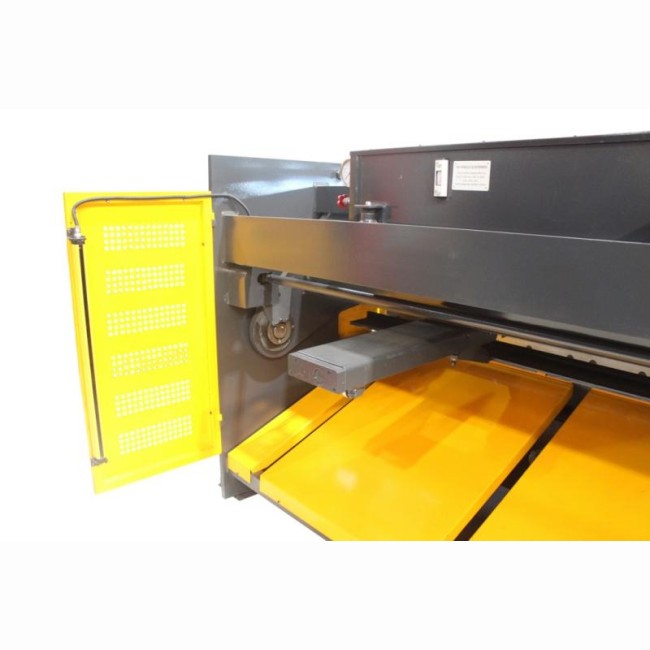

  • La protection arriere par barrieres immaterielles permettant un acces aisé aux pièces coupées
  • L'eclairage de la zone de coupe

Afin d'améliorer la coupe de toles fine, nous avons équiper cette machine d'un support tole fine pneumatique

Caractéristiques techniques

SC-3006
Type de coupependulaire
Commande numériqueE21
Longueur de cisaillage (mm)3200
Epaisseur de cisaillage acier (45kg/mm²) (mm)6,5
Epaisseur de cisaillage inox (70kg/mm²) (mm)4
Col de cygne (mm)350
Angle de coupe (°)1,3
Jeu entre lamemanuel
Cadence14
Butée arrièremotorisée
Capacité de la butée arrière (mm)600
Support tole fineoui
Nombre de serres toles13
Puissance du moteur principal (Kw)7,5
Alimentatione électrique380V triphasé - 50Hz
Course des vérins (mm)110
Longueur des lames (mm)3300
Hauteur de travail (mm)800

Données de la machine

SC-3006
Encombrement (L x l x H) (mm)3840 x 1610 x 1620
Poids (kg)6500
