ADFORM - HGL 3100x8 - 14317

Cisaille hydraulique oscillante Adform HGL 3100x8mm

• Longueur de coupe 3100mm
• Epaisseur de coupe tole acier 8mm
• Epaisseur de coupe tole inox 5mm

Cette machine se caractérise par

• Le tablier superieur, poussé par 2 vérins, oscille suivant un axe parallèle à la lamle inferieure. Il est rendu solidaire du bâti par l'intermédiaire de 2 pivots montés sur roulements, largement dimensionnés et situés sur la fibre neutre des flasques.
• Le bâti et le tablier superieur de type caisson fermé assurent une excellent rigidité et de ce fait, un jeu constant sur toute la longueur de coupe.
• Le réglage du jeu entre lame motorisé est facilement et précisément obtenu depuis le pupitre de commande tactile

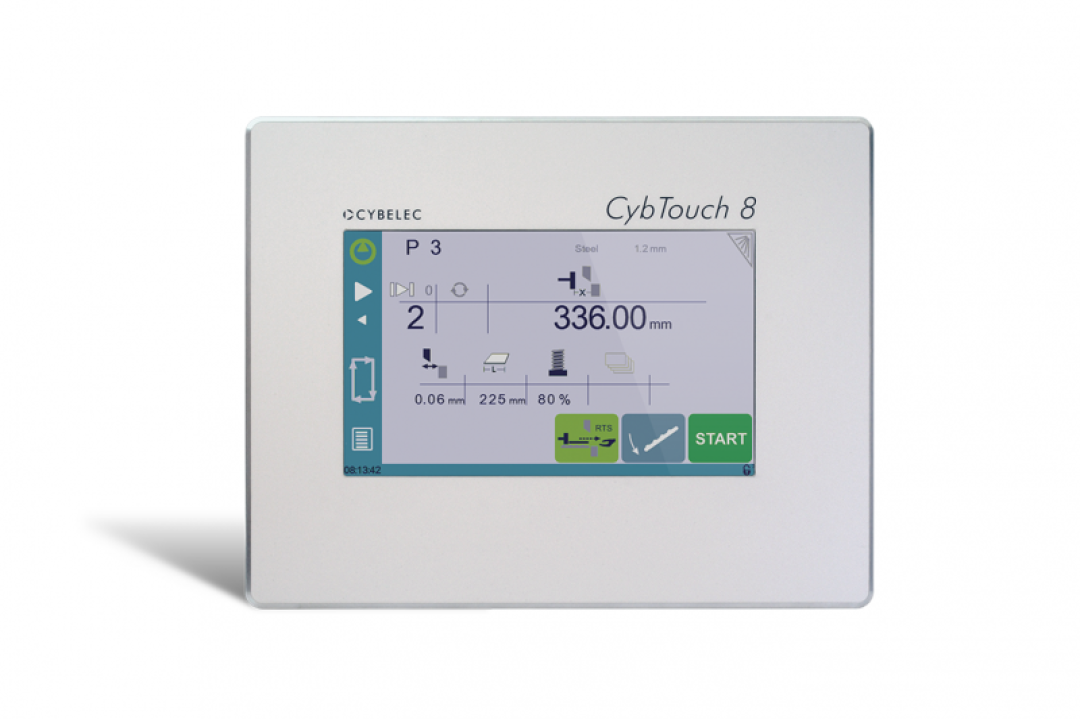

• Le positionneur Cybelec cytouch8W à écran tactile permet de gérer le position de la butée arrière. Cette dernière recule lorsque les vérins serre-toles sont en pression, afin déviter de coincer la tôle entre la butée et les lames, ce qui assure une grande précision dans le temps.
• L'accès a la butée arrière est protégé par une barrière immatérielles.
• Pour la coupe de tôle fine type 15/10°, cette machine est équipée avec un support tole fine pneumatique de type A
• Le faible angle de coupe permet de cisailler avec un outillage minimum des bords de tôles de faible largeur.
• Les serre-tôle hydrauliques sont indépendants et rapprochés aux extrémités pour la coupe des bandes étroites. La précision et la qualité de coupe dépendent également de l’efficacité des serre-tôle qui assurent une force de serrage variable en relation avec l’épaisseur et la nature de la tôle à cisailler.

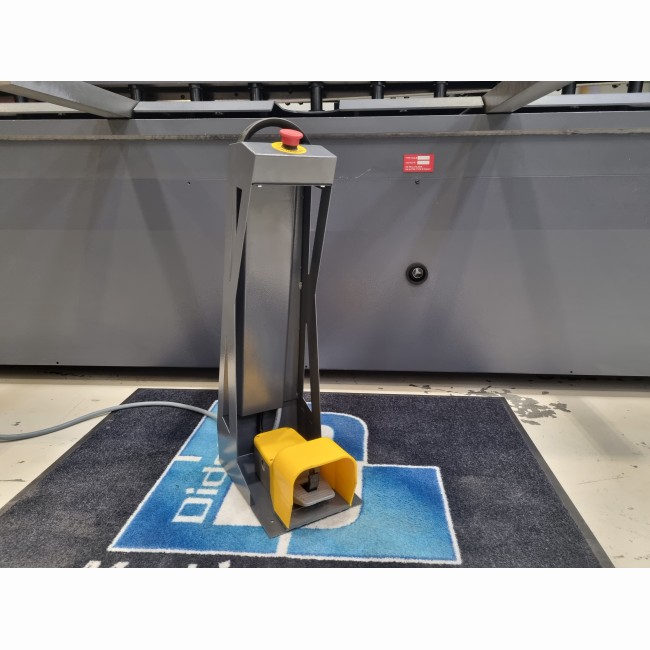

• La commande s’effectue par une pédale mobile. La pression sur la pédale assure le serrage des serre-tôles puis la descente du coulisseau. Lorsque l’on relâche la pédale, le coulisseau remonte automatiquement. Ainsi, la cadence de coupe augmente proportionnellement avec la diminution de la largeur de coupe.
• La zone de coupe est protégée par une barriere ajourée ce qui garantit une tres bonne visibilité
