Cisaille hydraulique Retour à la page précédente

HGL 3100x8
HGL 3100x8
HGL 3100x8
HGL 3100x8
HGL 3100x8

ADFORM - HGL 3100x8 - 13142

Désignation : HGL 3100x8

Référence DMO : 13142

Marque : ADFORM

Occasion

En stock



Brochure ADFORM - HGL 3100x8 - 13142    Fiche technique ADFORM - HGL 3100x8 - 13142


Renseignements ADFORM - HGL 3100x8 - 13142

DESCRIPTIF

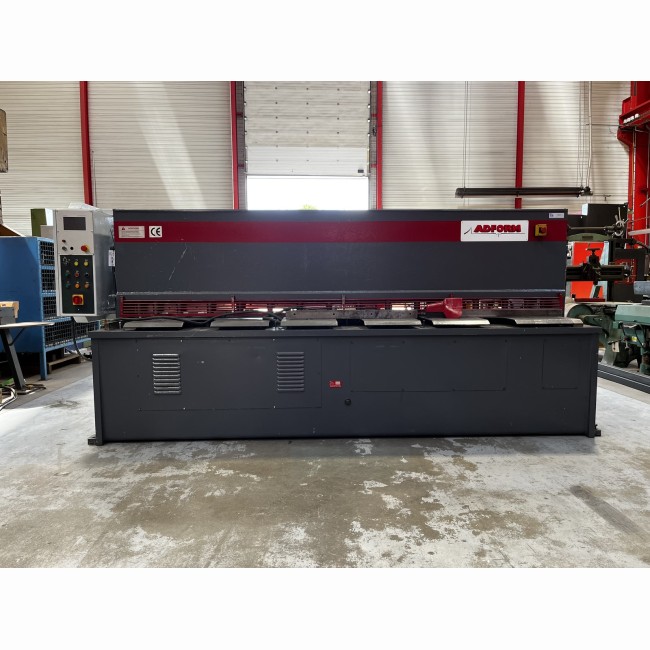

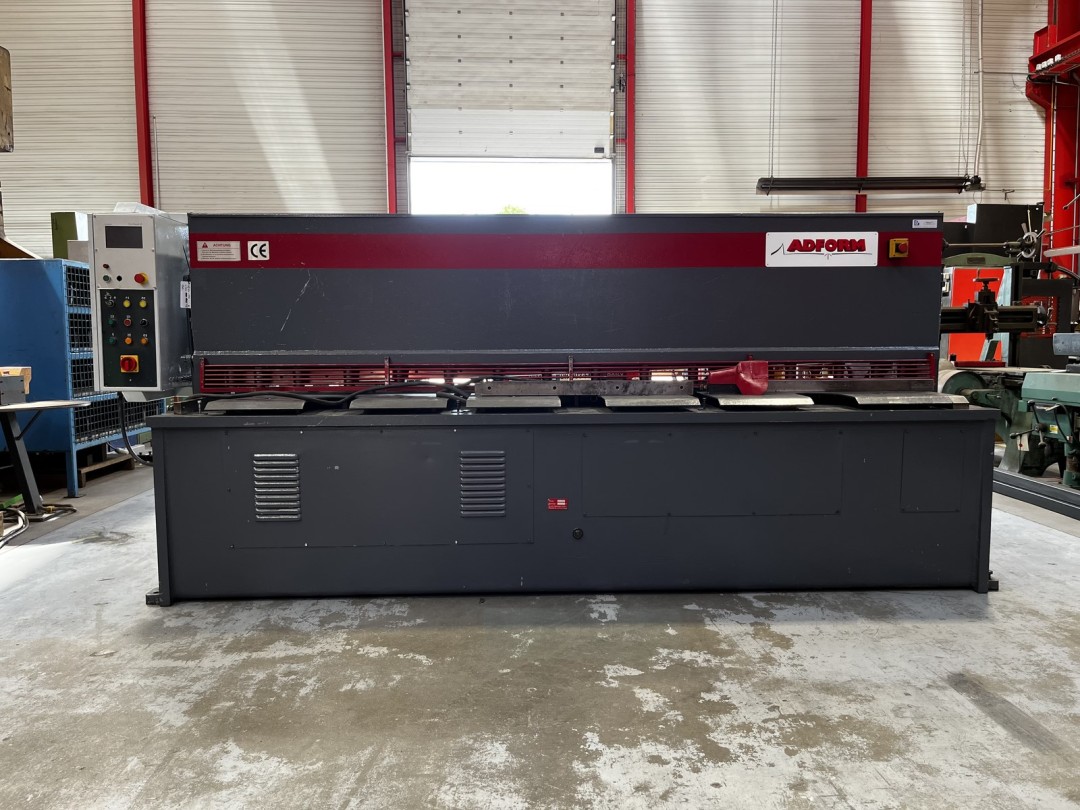

Cisaille hydraulique oscillante Adform HGL 3100x8mm

  • Longueur de coupe 3100mm
  • Epaisseur de coupe tole acier 8mm
  • Epaisseur de coupe tole inox 5mm

Cette machine se caractérise par

  • Le tablier superieur, poussé par 2 vérins, oscille suivant un axe parallèle à la lamle inferieure. Il est rendu solidaire du bâti par l'intermédiaire de 2 pivots montés sur roulements, largement dimensionnés et situés sur la fibre neutre des flasques.
  • Le bâti et le tablier superieur de type caisson fermé assurent une excellent rigidité et de ce fait, un jeu constant sur toute la longueur de coupe.

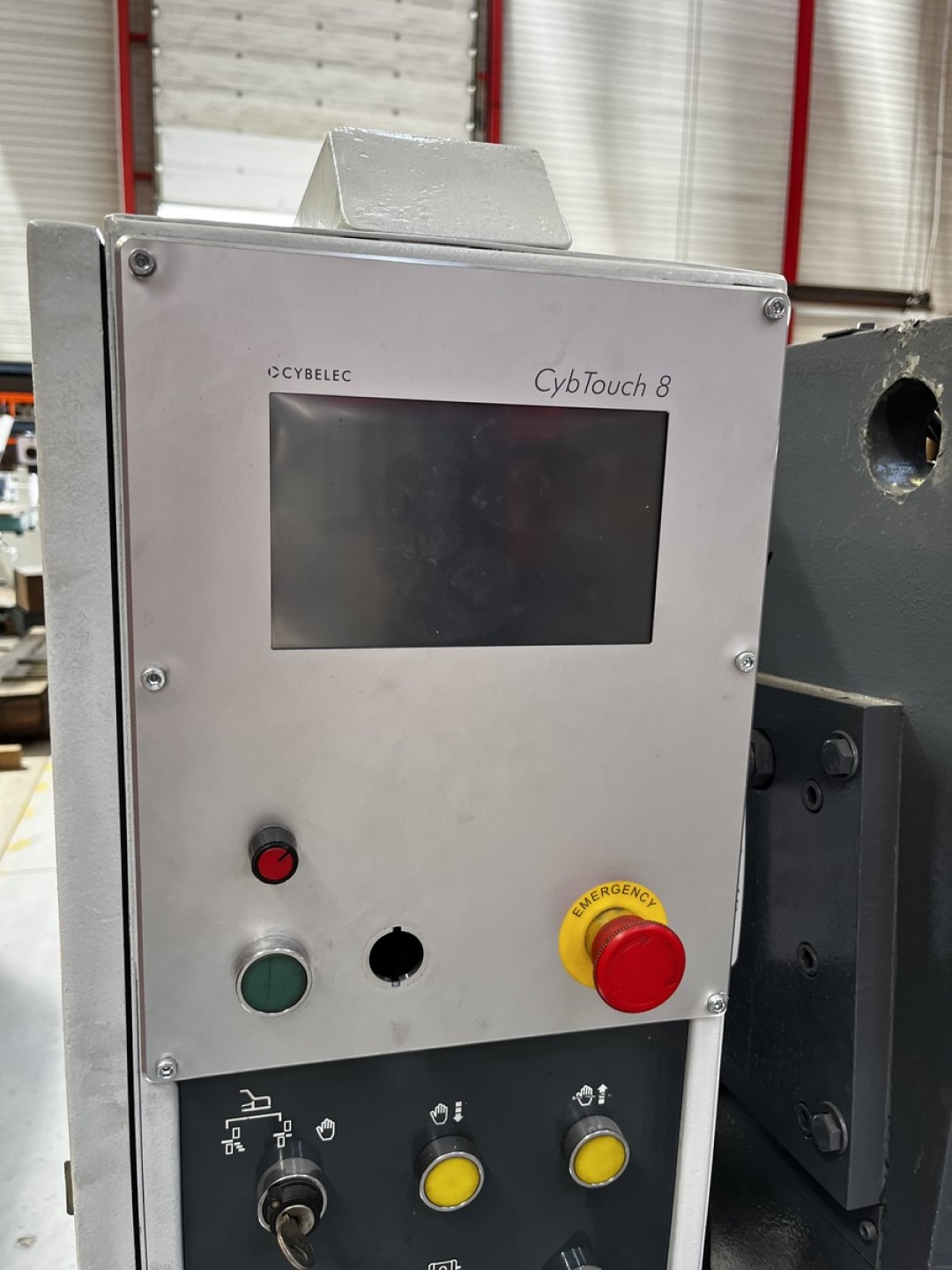

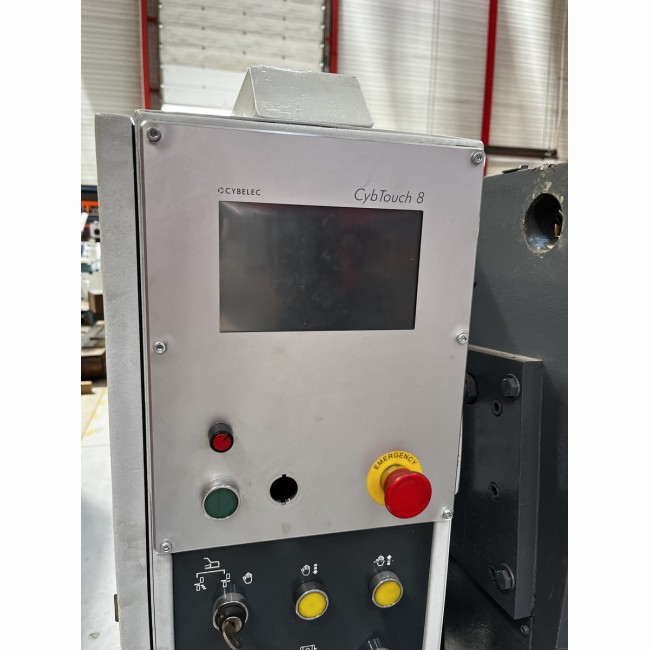

  • La commande numérique cybelec cybtouch 8 W avec ecran tactile permet de gérer le position de la butée arrière. Cette dernière recule lorsque les vérins serre-toles sont en pression, afin déviter de coincer la tôle entre la butée et les lames, ce qui assure une grande précision dans le temps.

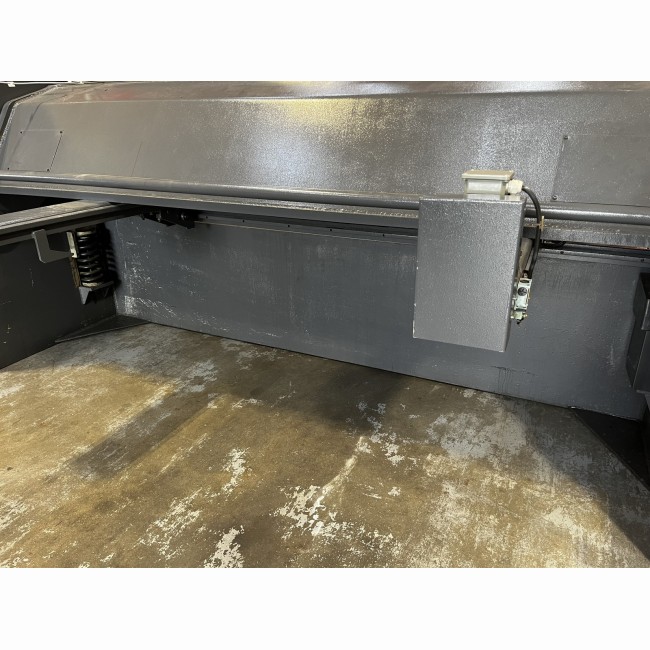

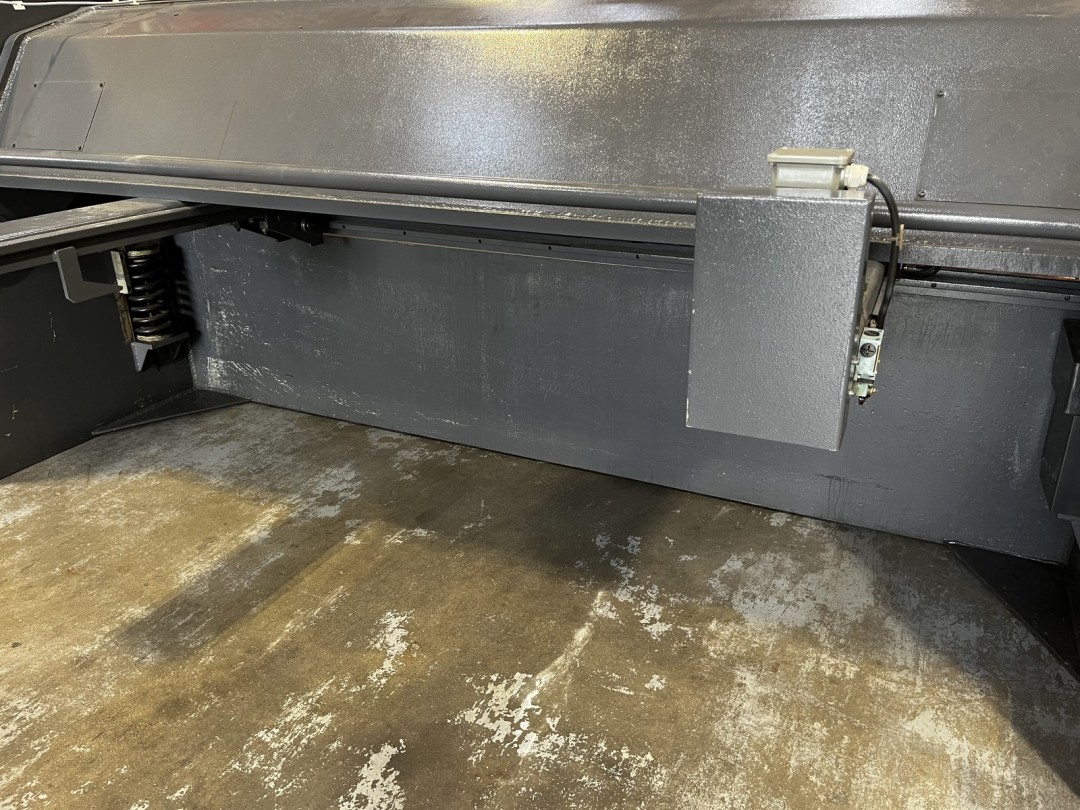

  • L'accès a la butée arrière est protégé par une barrière immatérielles.
  • Le faible angle de coupe permet de cisailler avec un outillage minimum des bords de tôles de faible largeur.
  • Les serre-tôle hydrauliques sont indépendants et rapprochés aux extrémités pour la coupe des bandes étroites. La précision et la qualité de coupe dépendent également de l’efficacité des serre-tôle qui assurent une force de serrage variable en relation avec l’épaisseur et la nature de la tôle à cisailler.

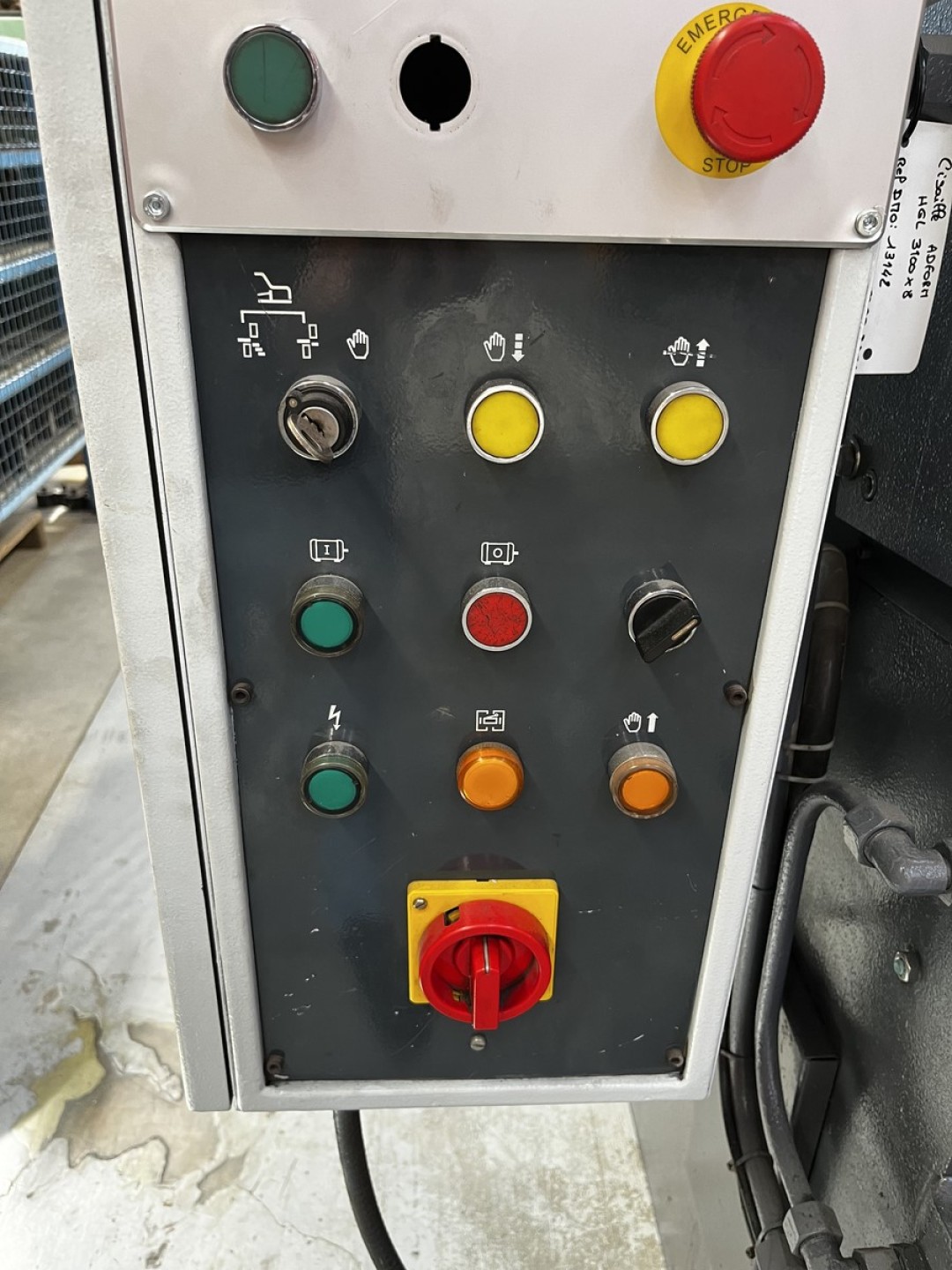

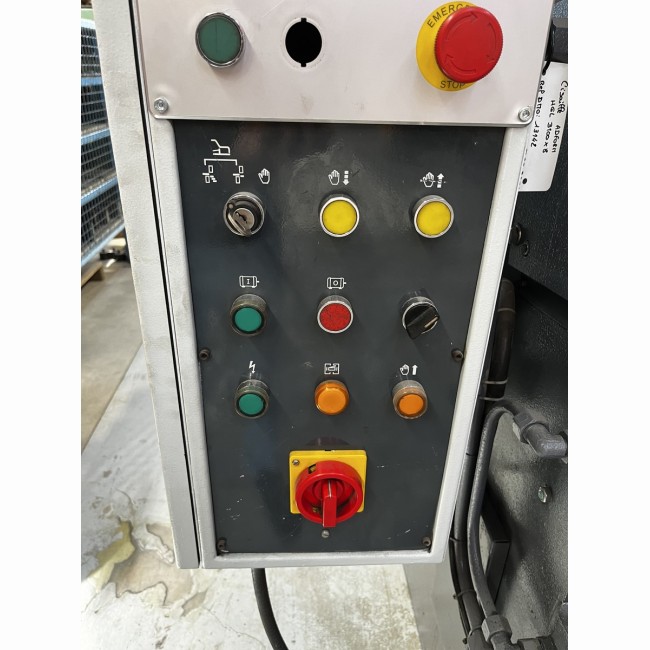

  • La commande s’effectue par une pédale mobile. La pression sur la pédale assure le serrage des serre-tôles puis la descente du coulisseau. Lorsque l’on relâche la pédale, le coulisseau remonte automatiquement. Ainsi, la cadence de coupe augmente proportionnellement avec la diminution de la largeur de coupe.



Caractéristiques techniques

HGL 3100x8
Type de coupeOscillante
Longueur de cisaillage (mm)3060
Epaisseur de cisaillage acier (45kg/mm²) (mm)8
Epaisseur de cisaillage inox (70kg/mm²) (mm)5
Angle de coupe (°)1,6
Jeu entre lame (mm)motorisé
Réglage de la longueur de coupeélectrique
Cadence (Cps/min)12
Butée arrière (mm)motorisée
Capacité de la butée arrière (mm)750
Longueur du bras equerre (mm)3 x 1000
Capacité du réservoir d’huile (litres)160
Puissance du moteur principal (Kw)18,5
Alimentatione électrique3 Ph + T + N

Données de la machine

HGL 3100x8
Encombrement (L x l x H) (mm)3735 x 3130 x 1650
Poids (kg)6450

Equipements

HGL 3100x8
Commande numérique Cybelec cybtouch 8Woui
