Cisaille hydraulique Retour à la page précédente

ARROW - C (2000x12 à 4000x20)

Désignation : C (2000x12 à 4000x20)

Référence DMO :

Marque : ARROW

Neuf

Sur commande

DESCRIPTIF

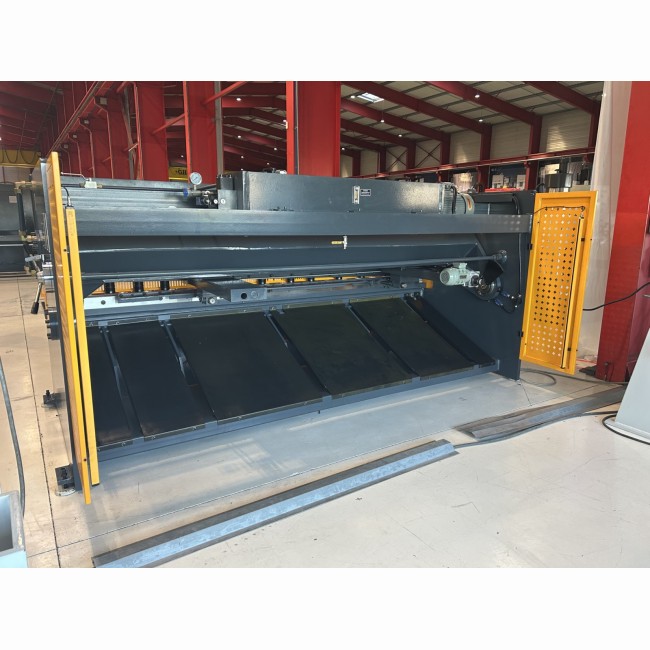

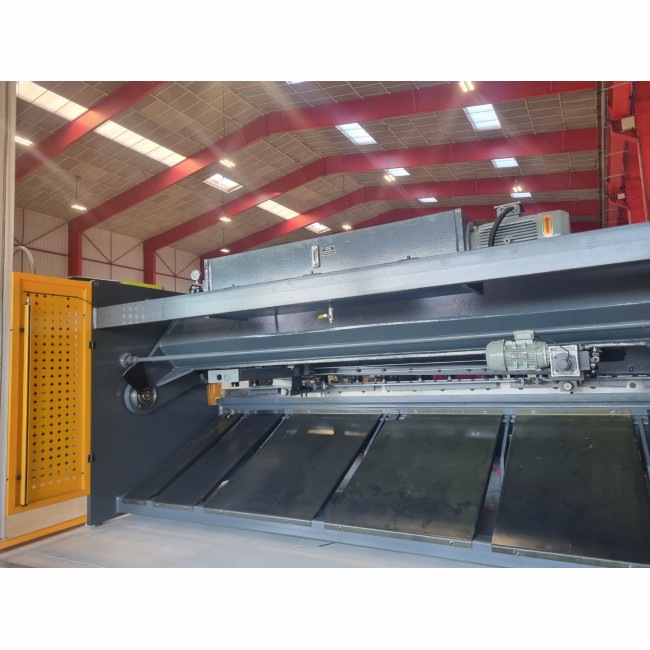

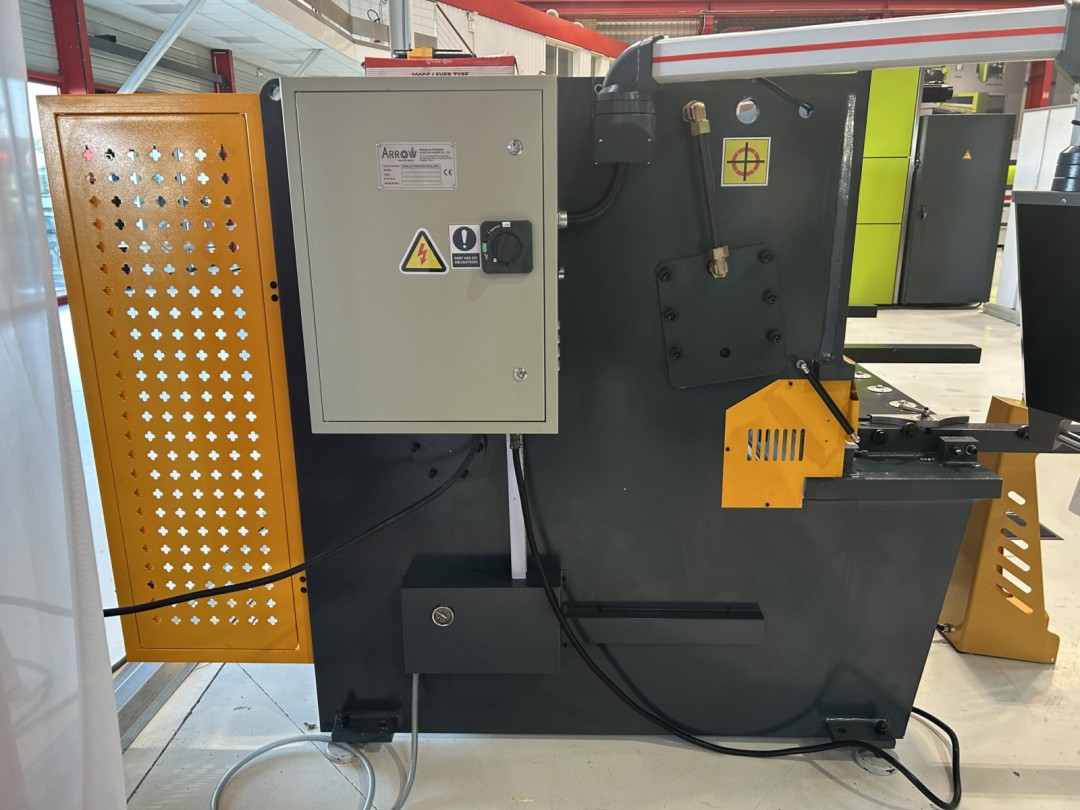

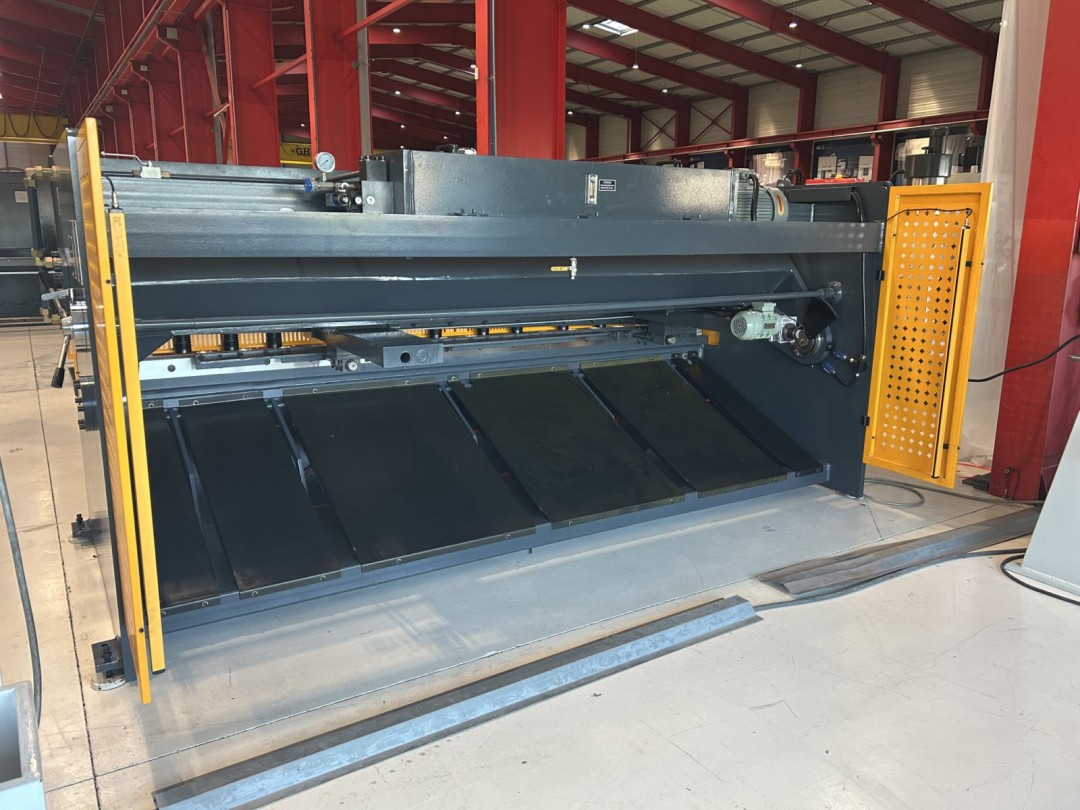

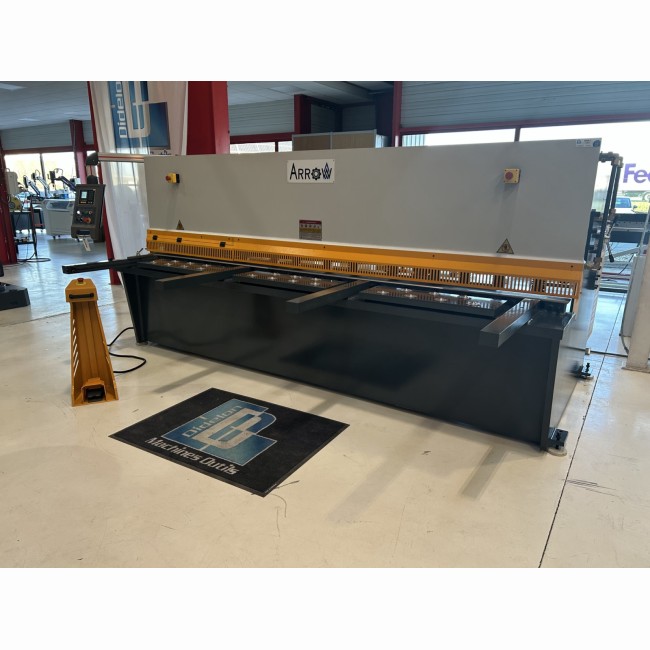

Cisaille oscillante ARROW de la gamme C avec des capacités de coupe suivant modèle de 2000x6 à 4000x10mm

Cette machine très polyvalente se caractérise par:

Le bâti et le tablier superieur de type caisson fermé assurent une excellent rigidité et de ce fait, un jeu constant sur toute la longueur de coupe.
La conception mécanosoudé est calculée surdimensionné pour résister aux contraintes et surcharges des efforts de cisaillage
La lame inferieure réglable poour obtenir un alignement parfait avec la lame superieur (retournable 2 fois)

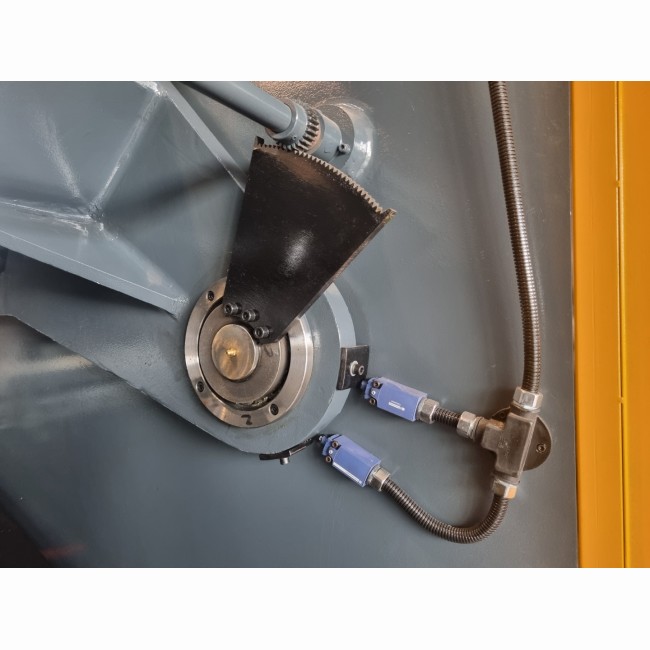

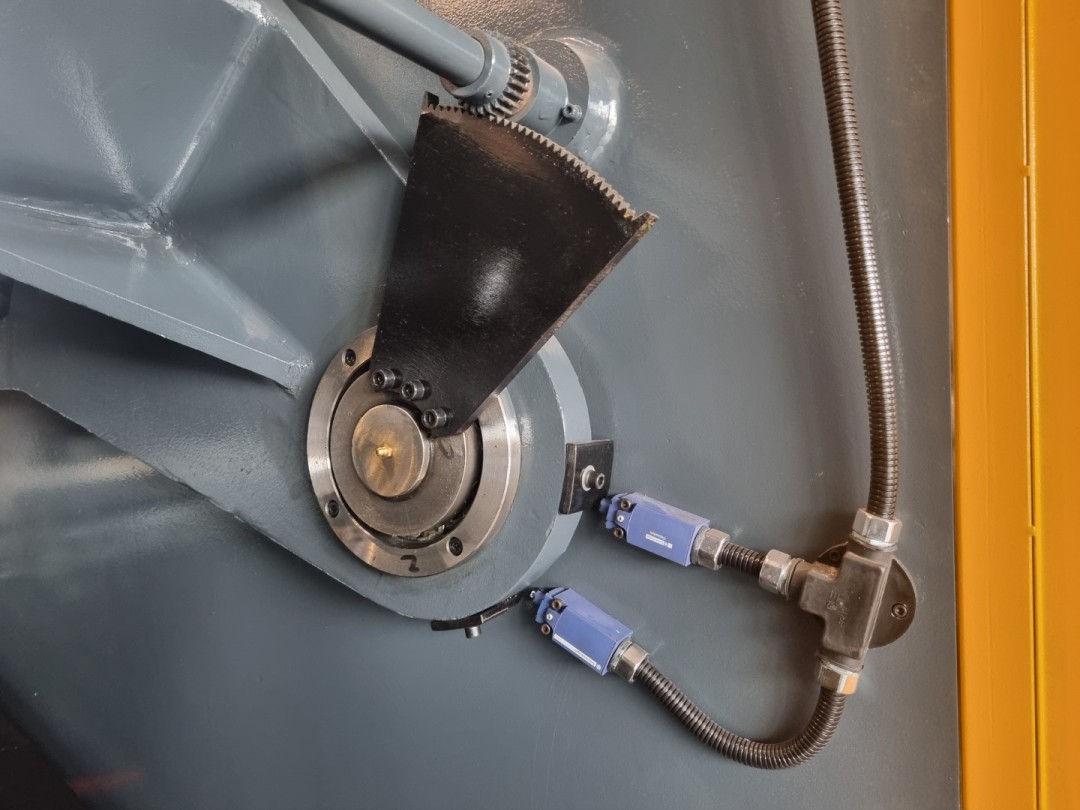

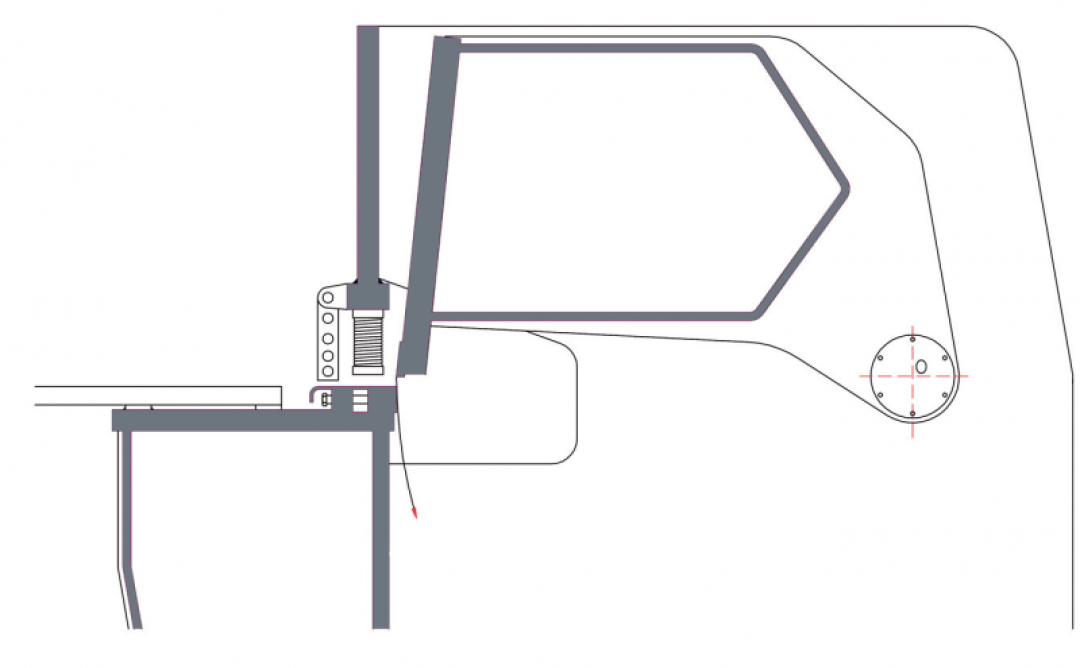

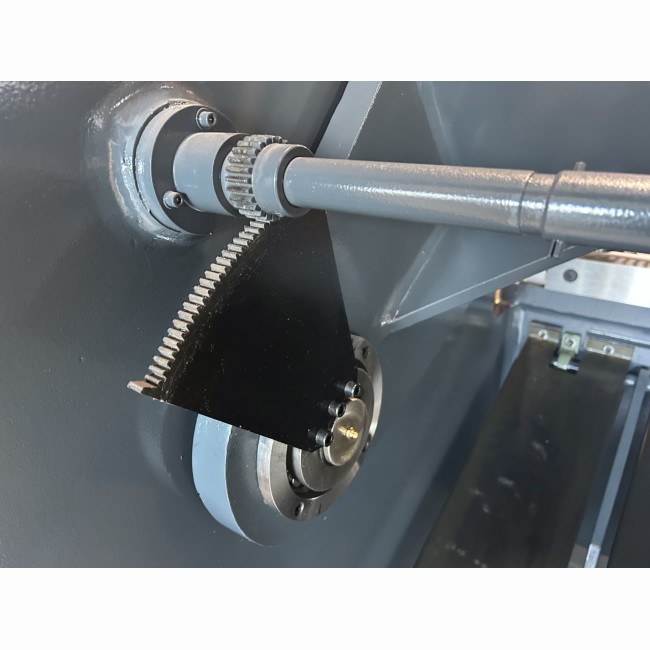

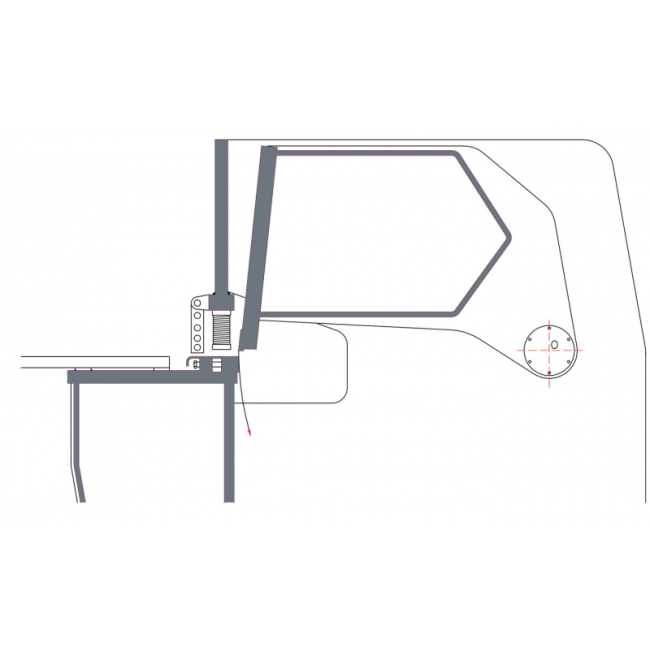

Le pivotement du porte lame s'effectuer sur des bagues excentrées permettant de régler le jeu entre lame en fonction des epaisseurs a couper

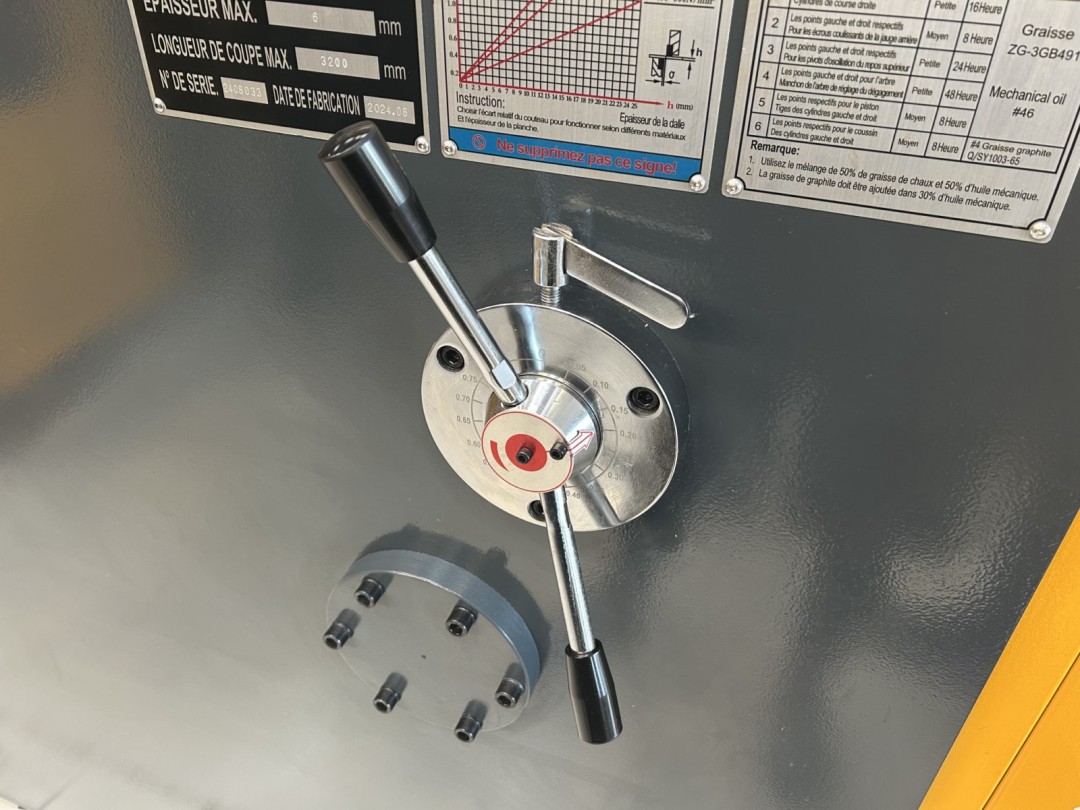

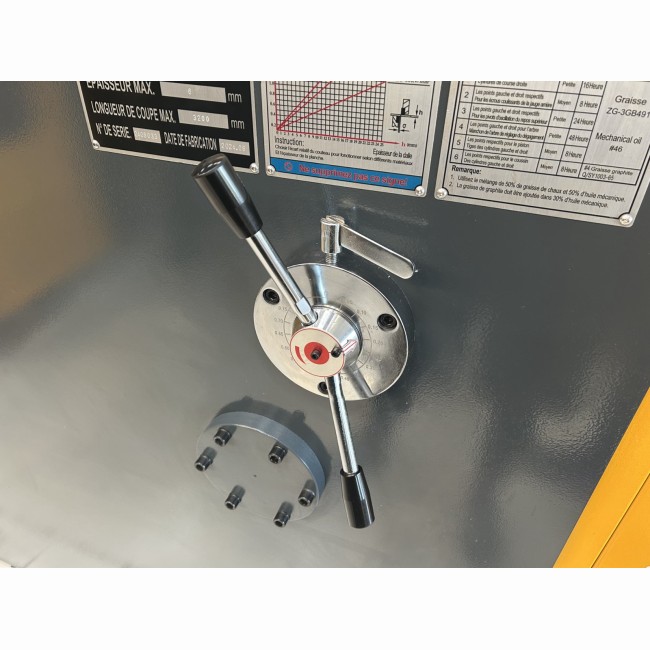

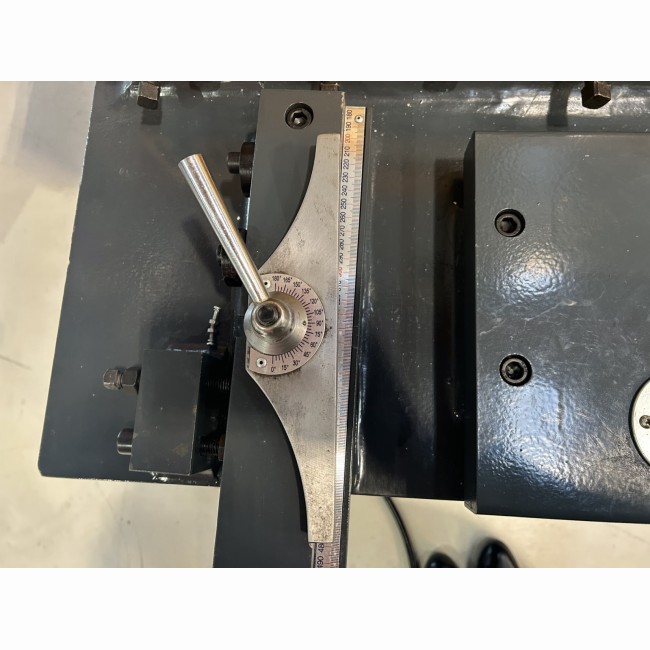

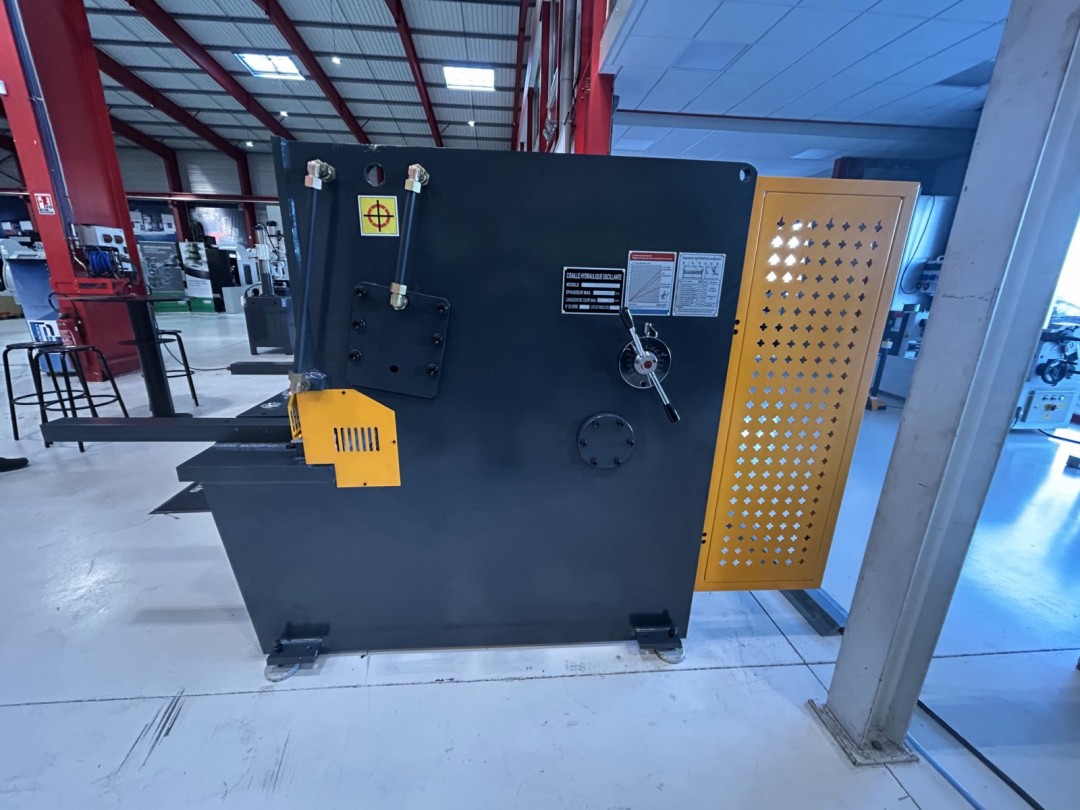

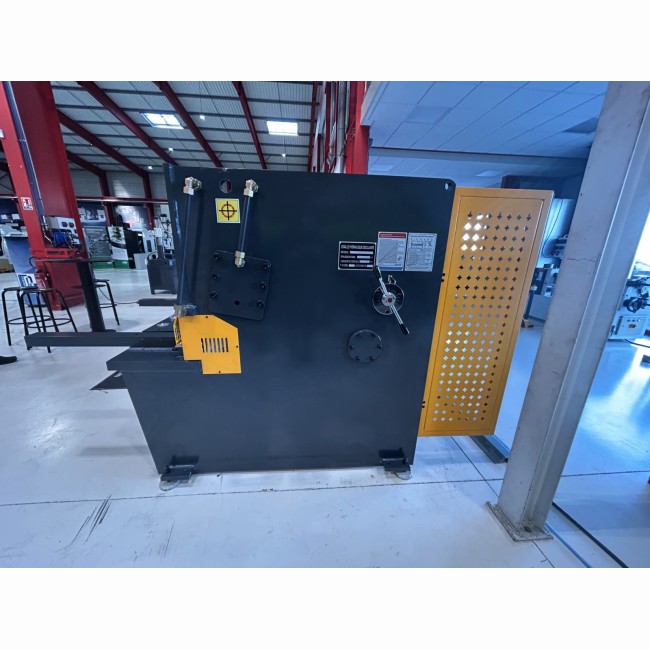

Le réglage du jeu entre lames s'effectue manuellement par le levier stué sur le coté de la machine

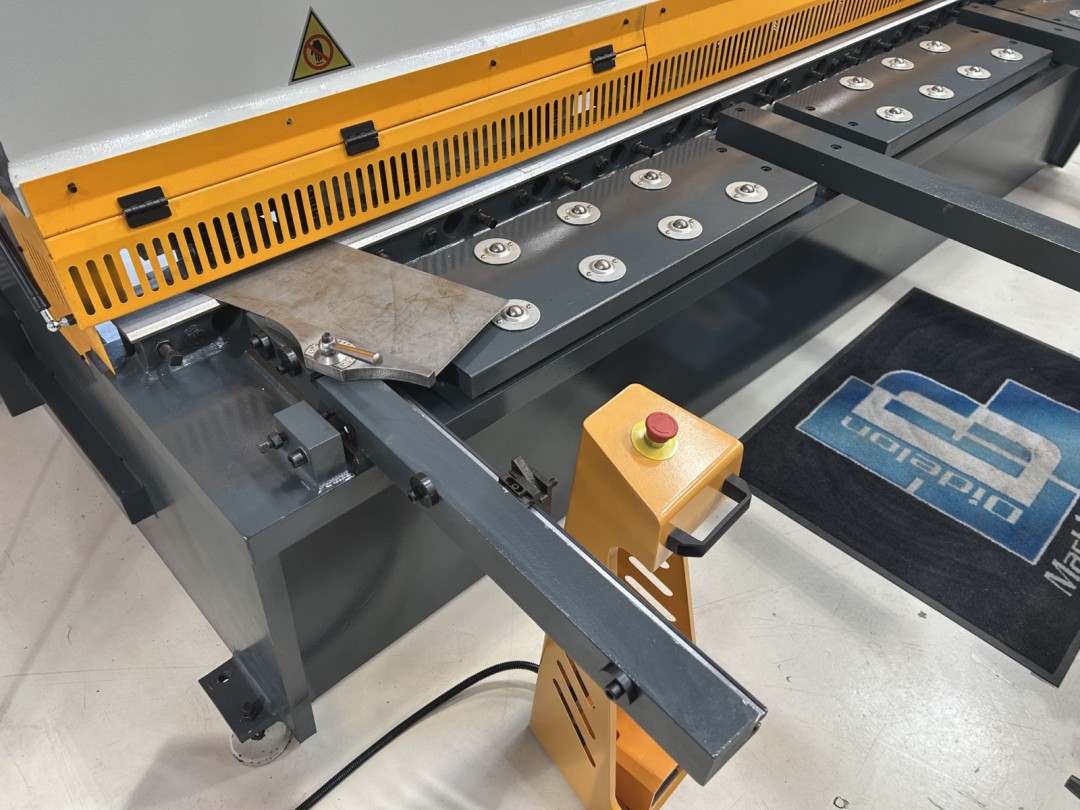

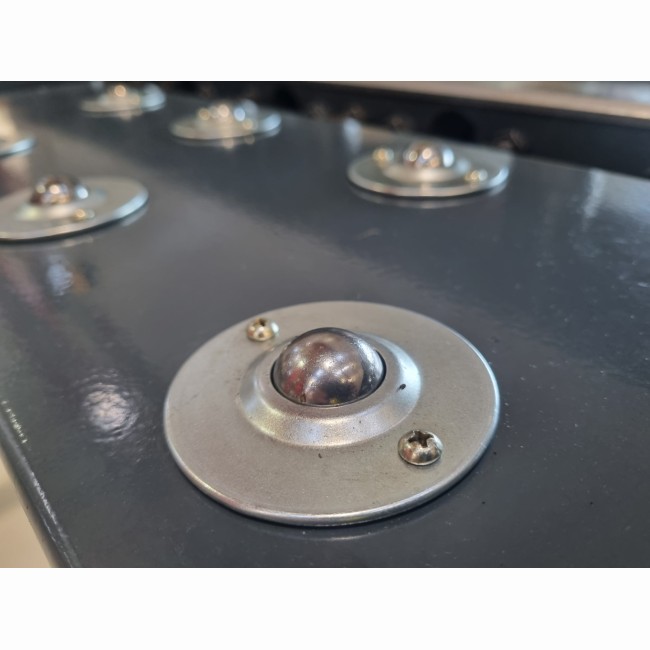

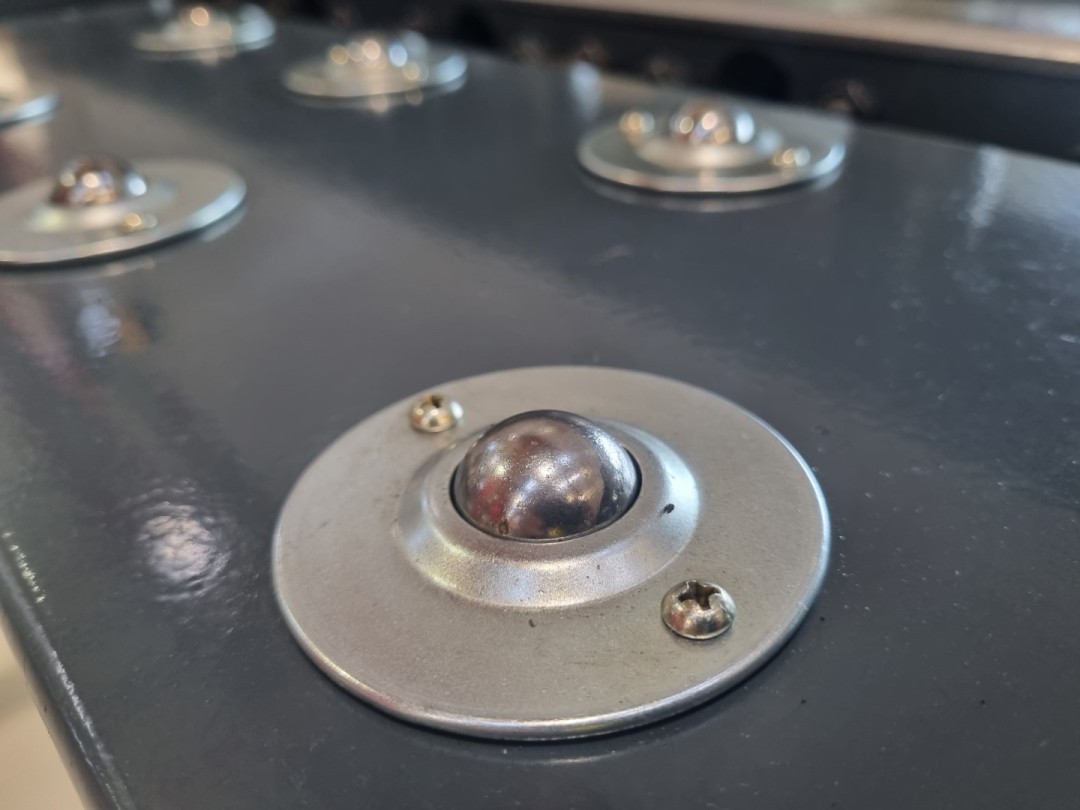

La table avant est équipée de billes pour faciliter la manutention des toles

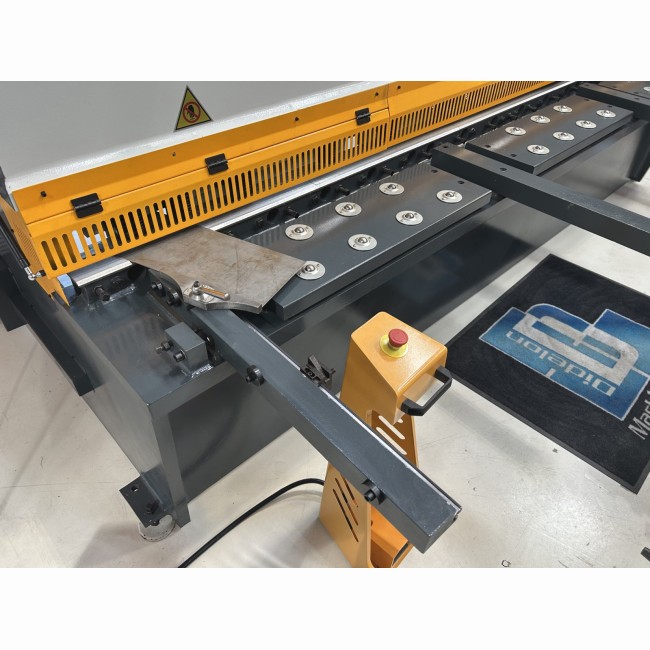

Les bras avants avec regle d'equerrage, reglets et taquet pour le latéral gauche
Un rapporteur d'angle
Le pupitre de commande type E21 pour le positionnement de la butée arriere

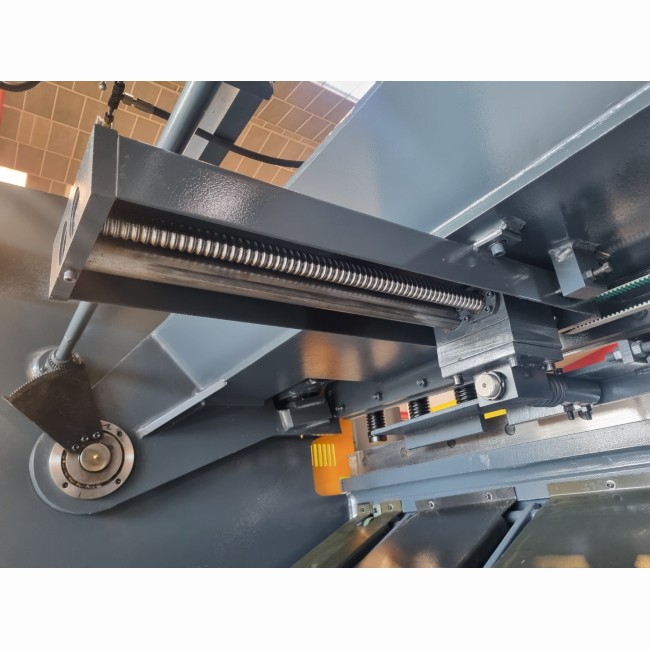

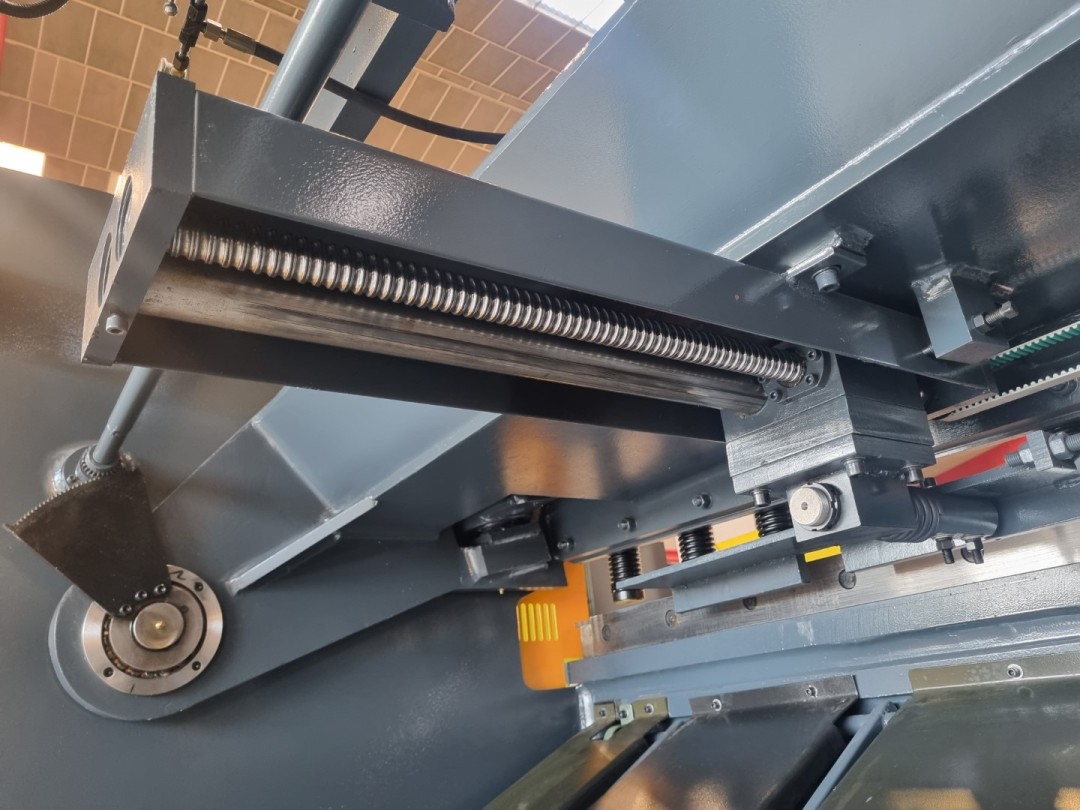

La butée arriere d'une course de 600mm est escamotable et montée sur vis a billes.

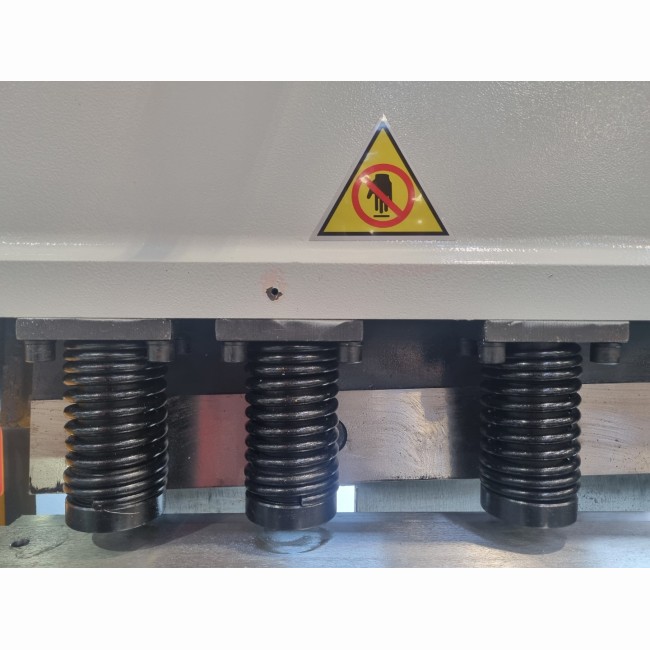

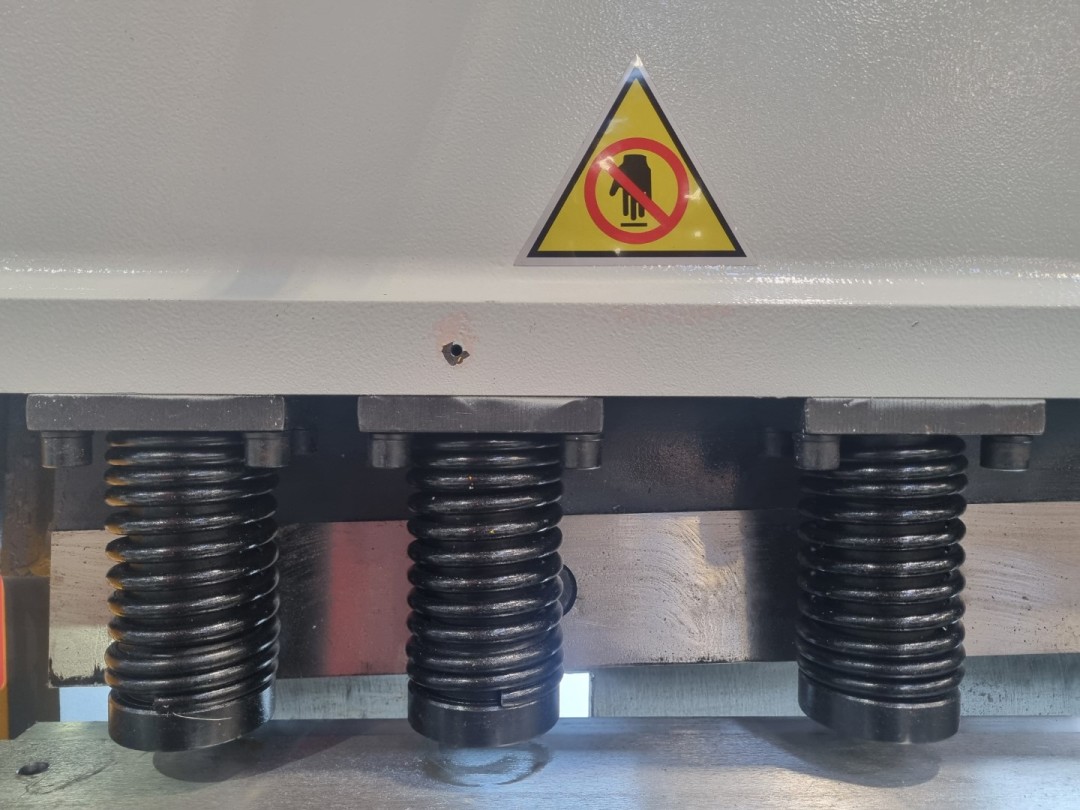

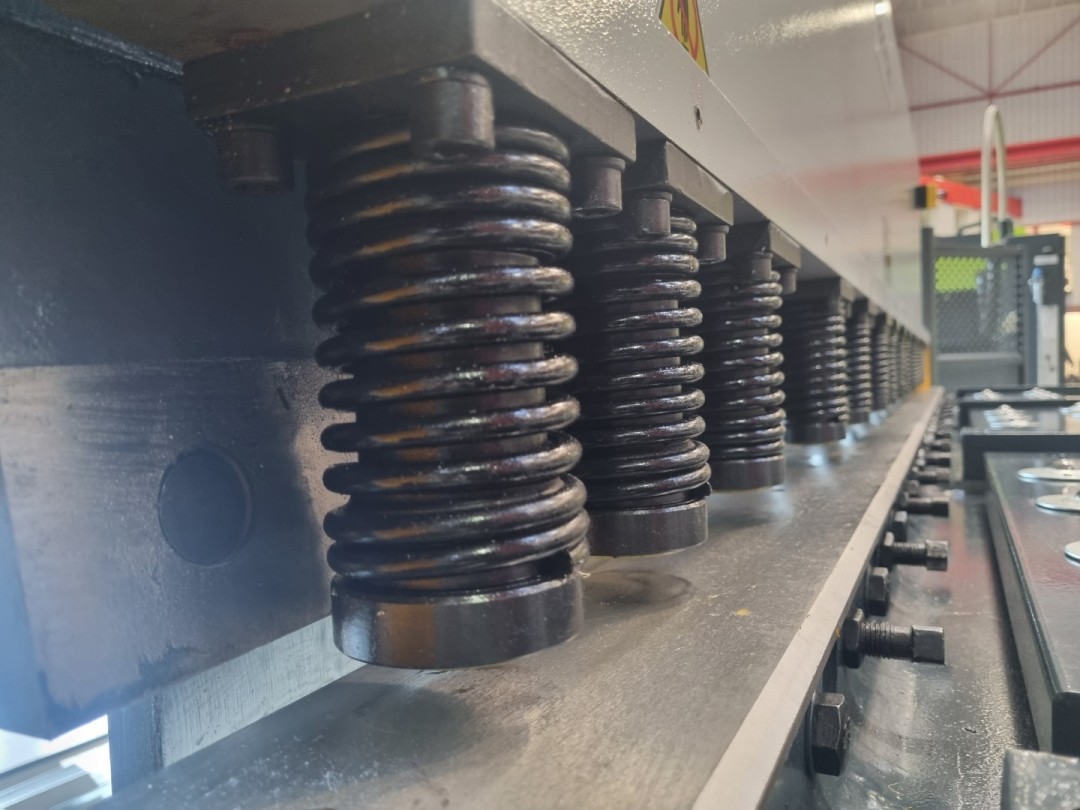

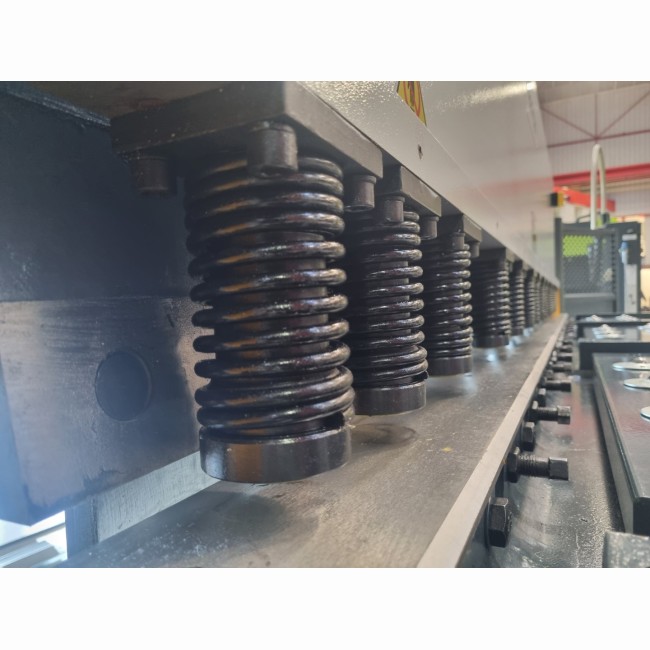

Les serres toles avec une pression appliquée proportionnelle a l'épaisseur du materiau
La protection arriere par barrieres immaterielles permettant un acces aisé aux pièces coupées
L'eclairage de la zone de coupe

	C2500x12	C3200x12	C4000x12	C2500x16	C3200x16	C4000x16
Longueur max de coupe (mm)	2500	3200	4000	2500	3200	2500
Capacité acier (45kg/mm²) (mm)	12	12	12	16	16	16
Capacité inox (70kg/mm²) (mm)	6	6	6	8	8	8
Angle de coupe (fixe) (°)	1°48'	1°48'	1°30'	2°	2°	2°
Cadence (coups / min)	12	11	9	10	6	6
Profondeur du col de cygne (mm)	140	140	140	180	180	180
Nombre de Serres-tôles	11	13	15	11	13	15
Course X de la butée arrière (mm)	800	800	800	800	800	800

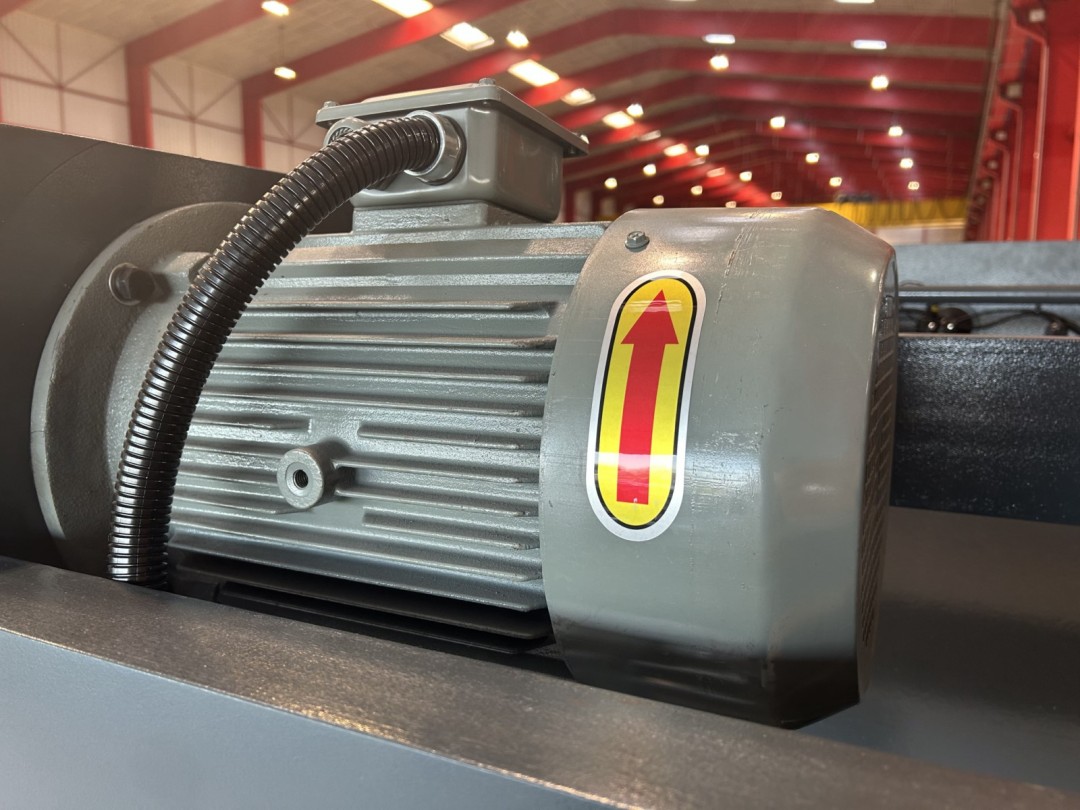

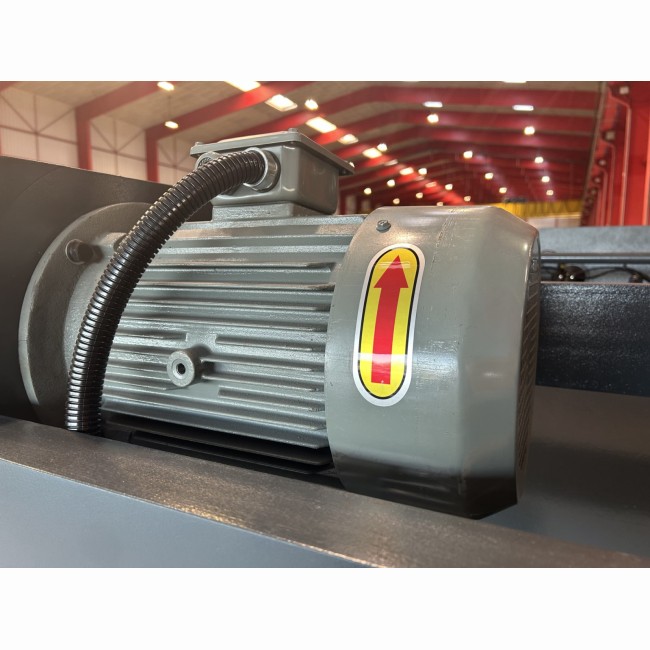

Puissance moteur (Kw)	18,5	18,5	18,5	22	30	30

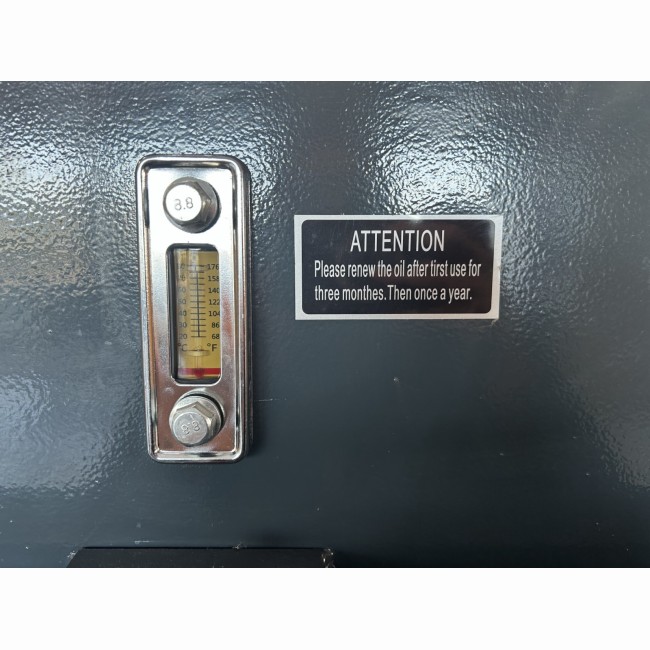

Capacité du reservoire d'huile (L)	220	260	300	460	510	510
Dimensions approximatives (L x l x h) (mm)	3370 x 2100 x 1790	4070 x 2100 x 1790	4920 x 2250 x 2050	3300 x 2270 x 2150	4000 x 2270 x 2250	4800 x 2270 x 2100
Poids approximatig (Kg)	7500	8500	11500	12500	14000	16000

	C2500x20	C3200x20	C4000x20
Longueur max de coupe (mm)	2500	2500	2500
Capacité acier (45kg/mm²) (mm)	20	20	20
Capacité inox (70kg/mm²) (mm)	10	10	10
Angle de coupe (fixe) (°)	2°	2°	2°30'
Cadence (coups / min)	6	6	6
Profondeur du col de cygne (mm)	180	180	180
Nombre de Serres-tôles	11	13	14
Course X de la butée arrière (mm)	800	800	915
Puissance moteur (Kw)	30	30	37
Capacité du reservoire d'huile (L)	460	510	800
Dimensions approximatives (L x l x h) (mm)	3300 x 2270 x 2250	4000 x 2270 x 2100	4840 x 3190 x 2400
Poids approximatig (Kg)	15500	15800	22000
