Cisaille hydraulique Retour à la page précédente

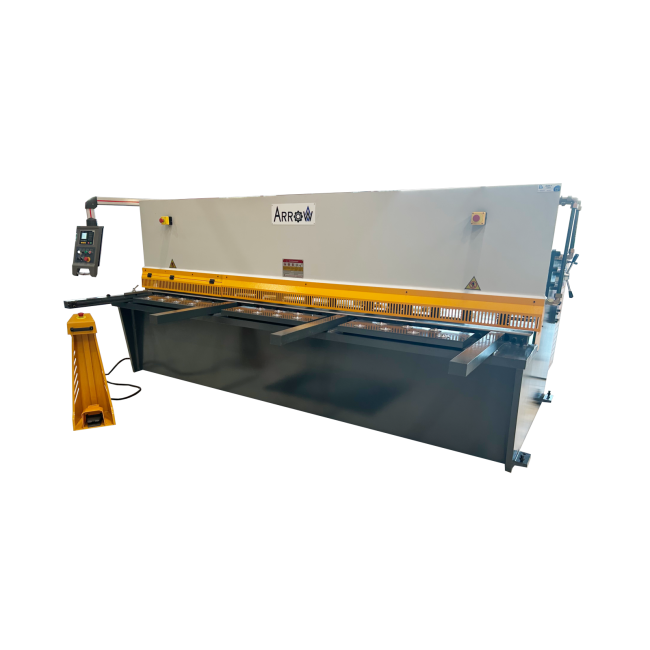

ARROW - C (2000x4 à 4000x20)

Désignation : C (2000x4 à 4000x20)

Référence DMO :

Marque : ARROW

Neuf

Sur commande

DESCRIPTIF

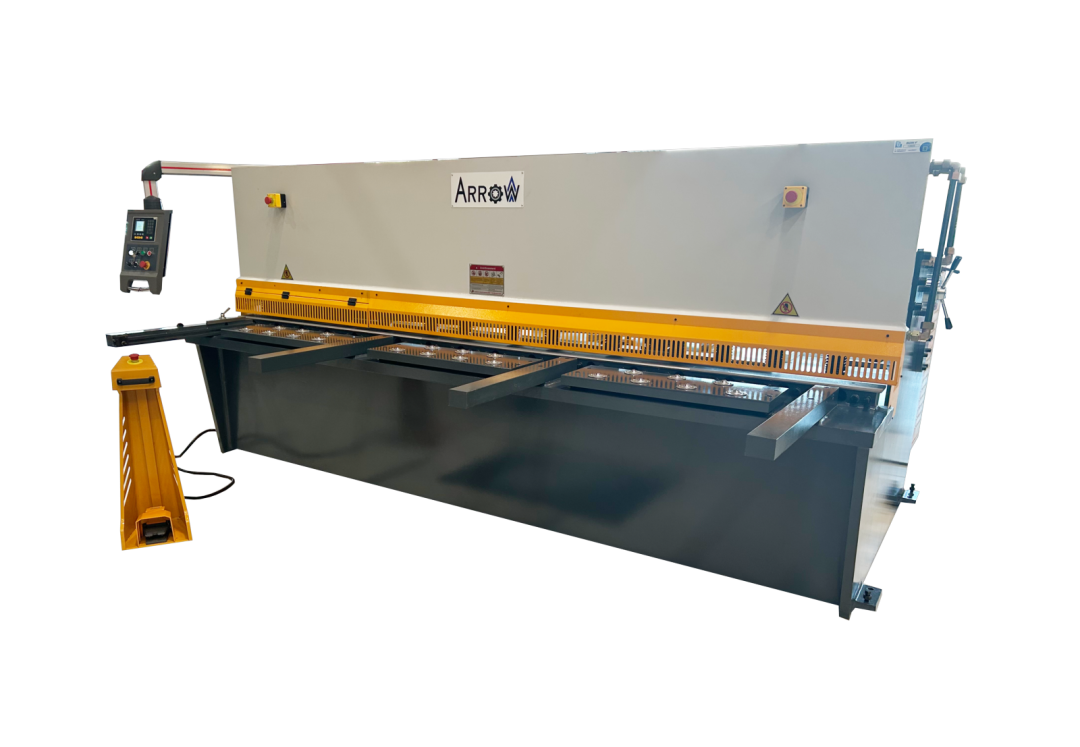

Cisaille hydraulique oscillante ARROW :

Cette machine très polyvalente se caractérise par :

Mouvement pendulaire hydraulique (oscillant)
Positionneur numérique Eastun type E21
Butée arrière motorisée montée sur vis à billes
Éclairage de la zone de coupe avec fil tendu
Support tôle fine pneumatique
Protection de la zone arrière par barrière immatérielle
Le bâti et le tablier supérieur de type caisson fermé assurent une excellente rigidité et garantissent un jeu constant sur toute la longueur de coupe.
La conception mécanosoudée, calculée et surdimensionnée, est conçue pour résister aux contraintes et aux surcharges liées aux efforts de cisaillage.

	C2500x12	C3200x12	C4000x12	C2500x16	C3200x16	C4000x16
Commande numérique	Eastun E21	Eastun E21	Eastun E21	Eastun E21	Eastun E21	Eastun E21
Type de coupe	Oscillante	Oscillante	Oscillante	Oscillante	Oscillante	Oscillante
Longueur de cisaillage (mm)	2500	3200	4000	2500	3200	4000
Capacité acier (45kg/mm²) (mm)	12	12	12	16	16	16
Capacité inox (70kg/mm²) (mm)	6	6	6	8	8	8
Col de cygne (mm)	140	140	140	180	180	180
Cadence (coupes/min)	12	11	9	10	6	6
Angle de coupe (fixe) (°)	1°48'	1°48'	1°30'	2°	2°	2°
Puissance moteur (Kw)	18,5	18,5	18,5	22	30	30
Course butée arrière (mm)	800	800	800	800	800	800
Nombre de Serres-tôles	11	13	15	11	13	15
Alimentation électrique	380 V triphasé – 50 Hz	380 V triphasé – 50 Hz	380 V triphasé – 50 Hz	380 V triphasé – 50 Hz	380 V triphasé – 50 Hz	380 V triphasé – 50 Hz
Dimensions (L x l x h) (mm)	3370 x 2100 x 1790	4070 x 2100 x 1790	4920 x 2100 x 1790	3300 x 2270 x 2150	4000 x 2270 x 2100	4800 x 2270 x 2100
Poids (Kg)	7500	9500	11 500	12 500	14 000	16 000

	C2500x20	C3200x20	C4000x20	C2000x4	C2500x4	C2500x6
Commande numérique	Eastun E21	Eastun E21	Eastun E21	Eastun E21	Eastun E21	Eastun E21
Type de coupe	Oscillante	Oscillante	Oscillante	Oscillante	Oscillante	Oscillante
Longueur de cisaillage (mm)	2500	3200	4000	2000	2500	2500
Capacité acier (45kg/mm²) (mm)	20	20	20	4	4	6
Capacité inox (70kg/mm²) (mm)	10	10	10	2	2	3
Col de cygne (mm)	180	180	180	140	140	140
Cadence (coupes/min)	6	6	5	15	15	15
Angle de coupe (fixe) (°)	2°	2°	2°30'	1°30’	1°30’	1°30’
Puissance moteur (Kw)	30	30	37	5,5	5,5	7,5
Course butée arrière (mm)	800	800	800	600	600	800
Nombre de Serres-tôles	11	13	14	11	12	12
Alimentation électrique	380 V triphasé – 50 Hz	380 V triphasé – 50 Hz	380 V triphasé – 50 Hz	380 V triphasé – 50 Hz	380 V triphasé – 50 Hz	380 V triphasé – 50 Hz
Dimensions (L x l x h) (mm)	3300 x 2270 x 2250	4000 x 2270 x 2100	4840 x 2270 x 2100	2590 × 1520 × 1450	3140 × 1520 × 1450	3140 × 1610 × 1650
Poids (Kg)	15 500	15 800	22 000	3300	4200	5000

	C3200x20	C2500x20	C4000x16	C3200x16	C2500x16	C4000x12
Commande numérique	Eastun E21	Eastun E21	Eastun E21	Eastun E21	Eastun E21	Eastun E21
Type de coupe	Oscillante	Oscillante	Oscillante	Oscillante	Oscillante	Oscillante
Longueur de cisaillage (mm)	3200	2500	4000	3200	2500	4000
Capacité acier (45kg/mm²) (mm)	20	20	16	16	16	12
Capacité inox (70kg/mm²) (mm)	10	10	8	8	8	6
Col de cygne (mm)	180	180	180	180	180	140
Cadence (coupes/min)	6	6	6	6	10	9
Angle de coupe (fixe) (°)	2°	2°	2°	2°	2°	1°30'
Puissance moteur (Kw)	30	30	30	30	22	18,5
Course butée arrière (mm)	800	800	800	800	800	800
Nombre de Serres-tôles	13	11	15	13	11	15
Alimentation électrique	380 V triphasé – 50 Hz	380 V triphasé – 50 Hz	380 V triphasé – 50 Hz	380 V triphasé – 50 Hz	380 V triphasé – 50 Hz	380 V triphasé – 50 Hz
Dimensions (L x l x h) (mm)	4000 x 2270 x 2100	3300 x 2270 x 2250	4800 x 2270 x 2100	4000 x 2270 x 2100	3300 x 2270 x 2150	4920 x 2100 x 1790
Poids (Kg)	15 800	15 500	16 000	14 000	12 500	11 500
