Cisaille hydraulique Retour à la page précédente

ARROW - C (2000x4 à 4000x10)

Désignation : C (2000x4 à 4000x10)

Référence DMO :

Marque : ARROW

Neuf

Sur commande

DESCRIPTIF

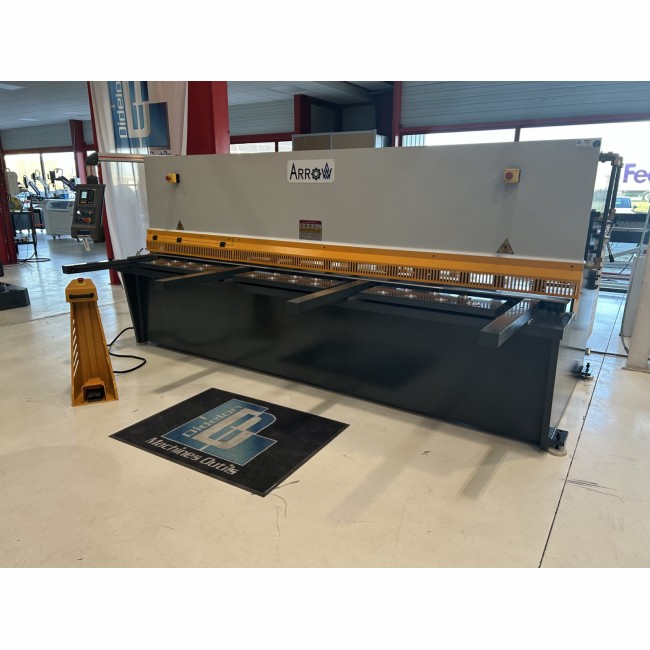

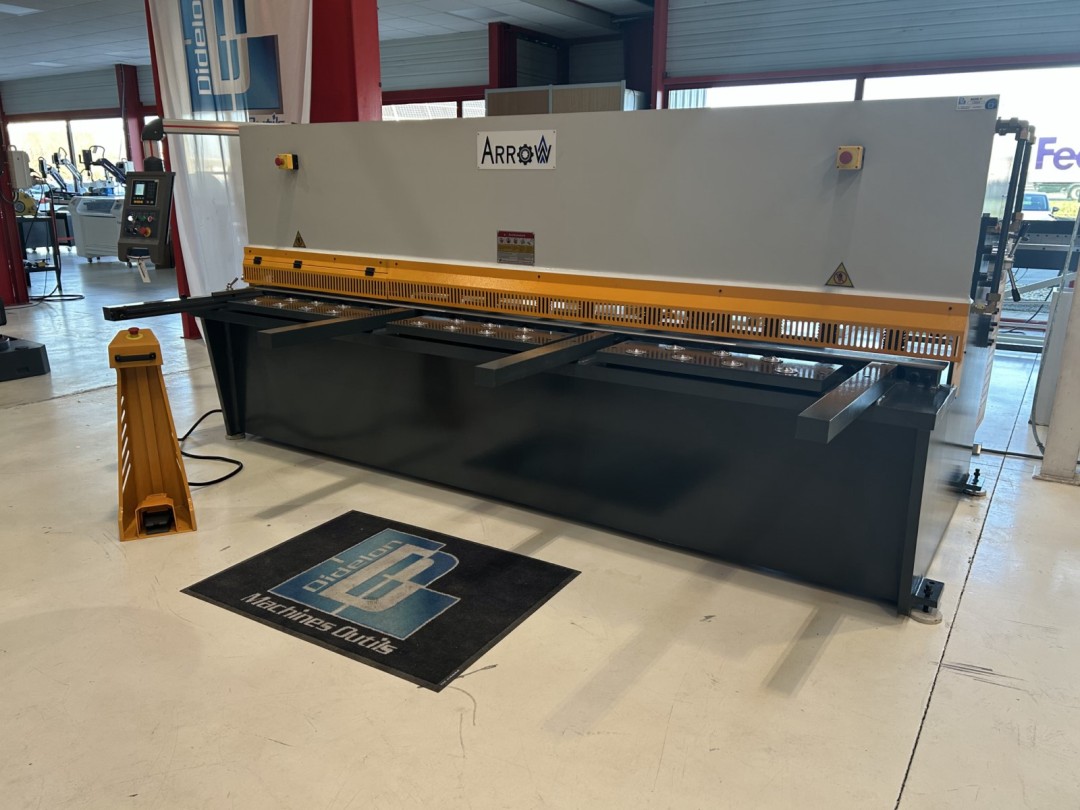

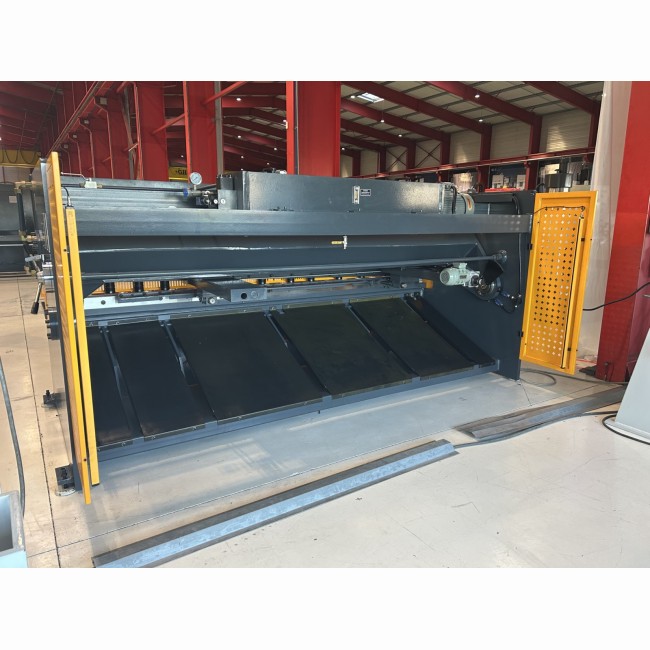

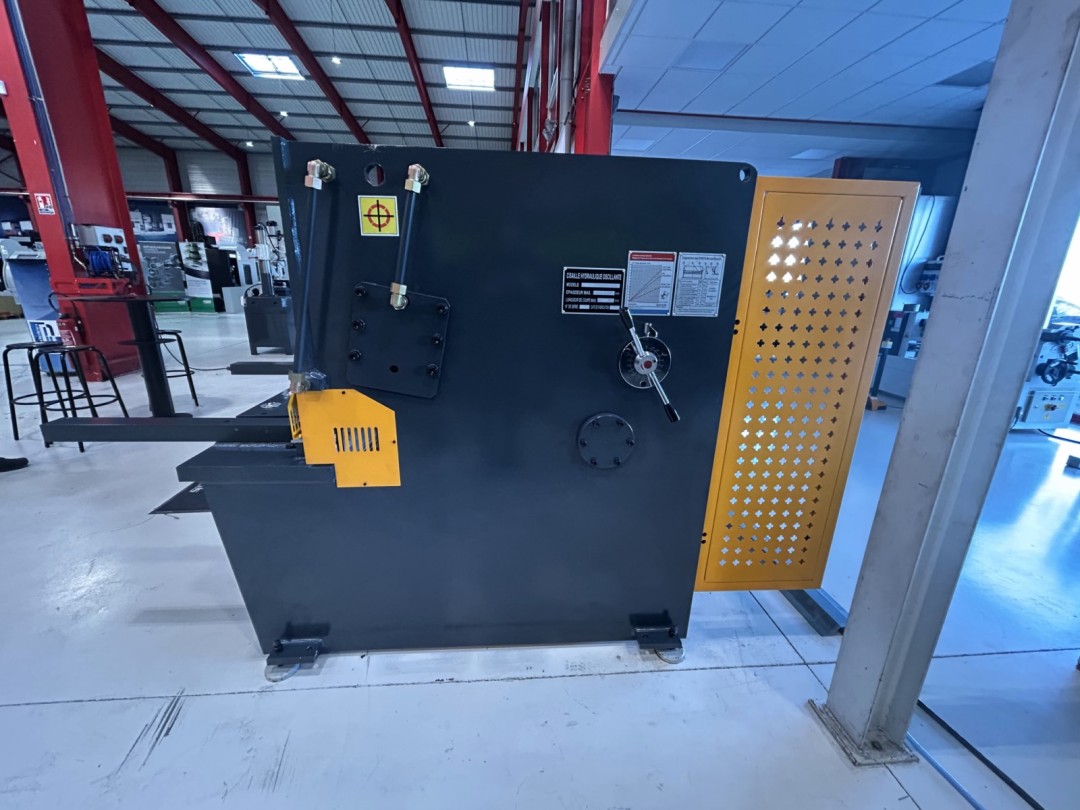

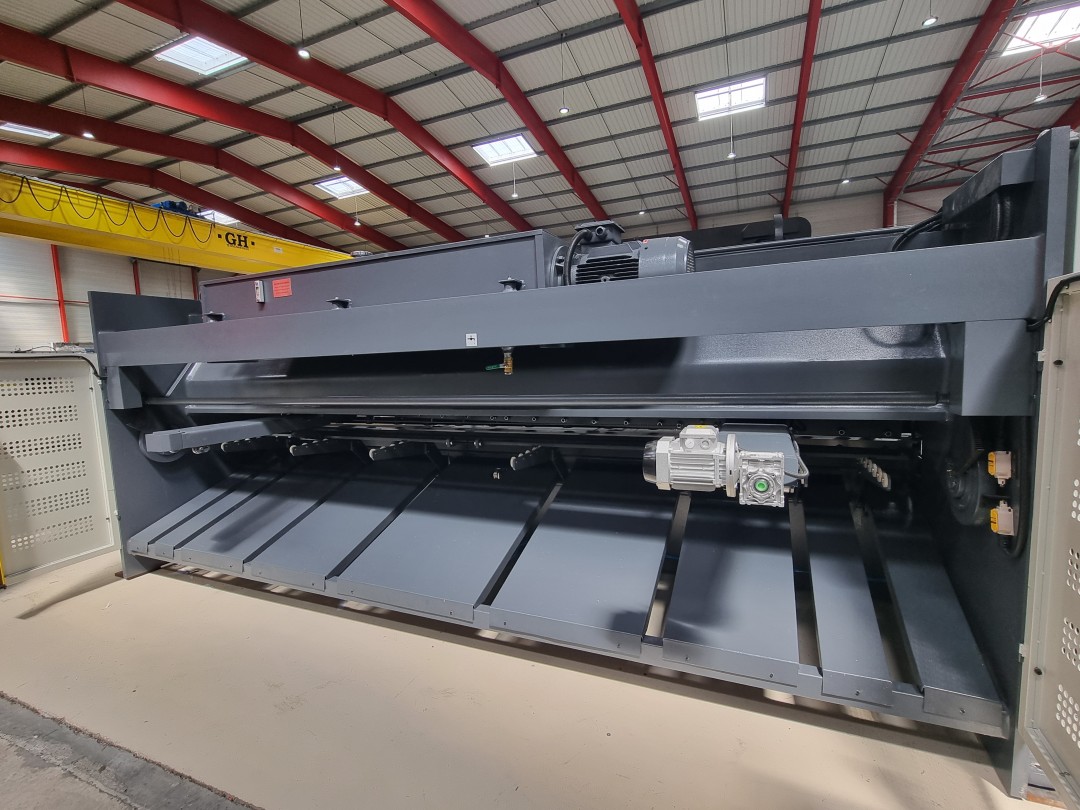

Cisaille oscillante ARROW de la gamme C avec des capacités de coupe suivant modèle de 2000x4 à 4000x10mm

Cette machine très polyvalente se caractérise par:

Le bâti et le tablier superieur de type caisson fermé assurent une excellent rigidité et de ce fait, un jeu constant sur toute la longueur de coupe.
La conception mécanosoudé est calculée surdimensionné pour résister aux contraintes et surcharges des efforts de cisaillage
La lame inferieure réglable poour obtenir un alignement parfait avec la lame superieur (retournable 2 fois)

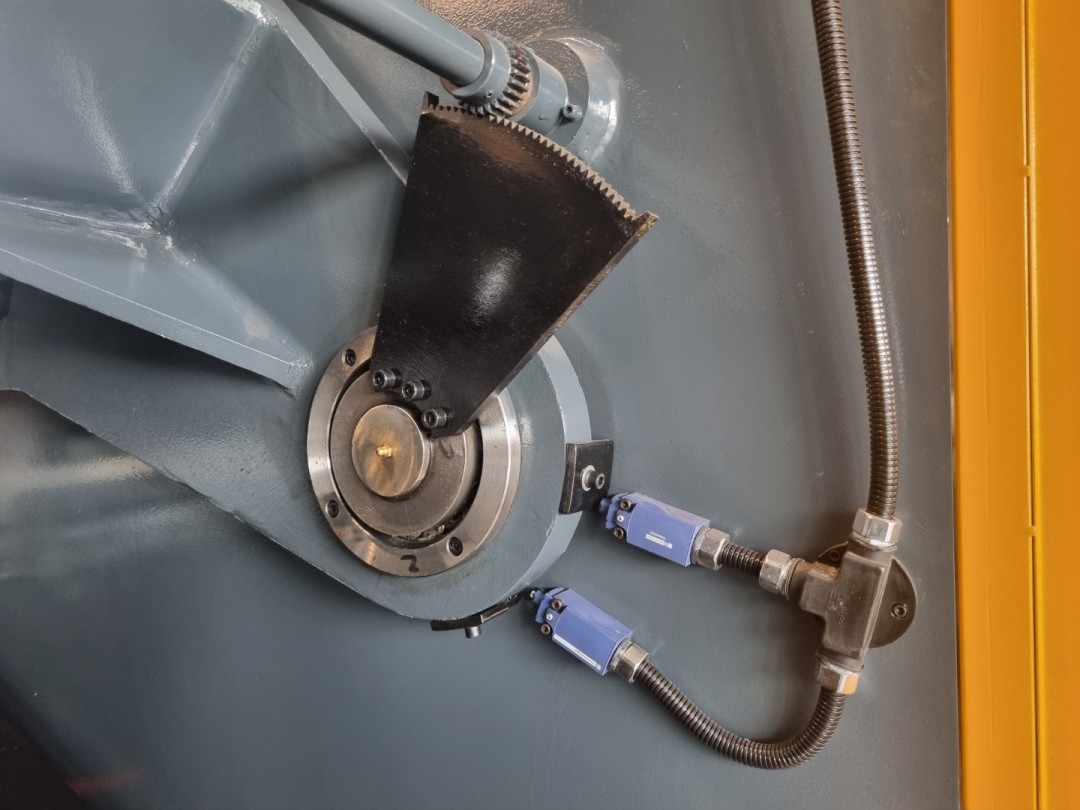

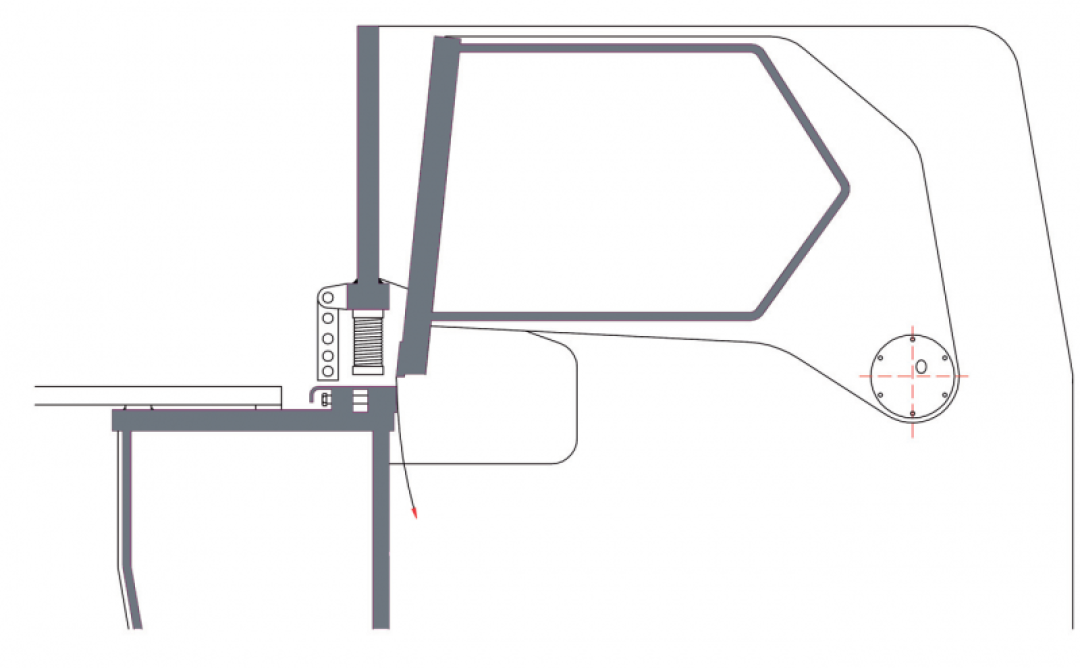

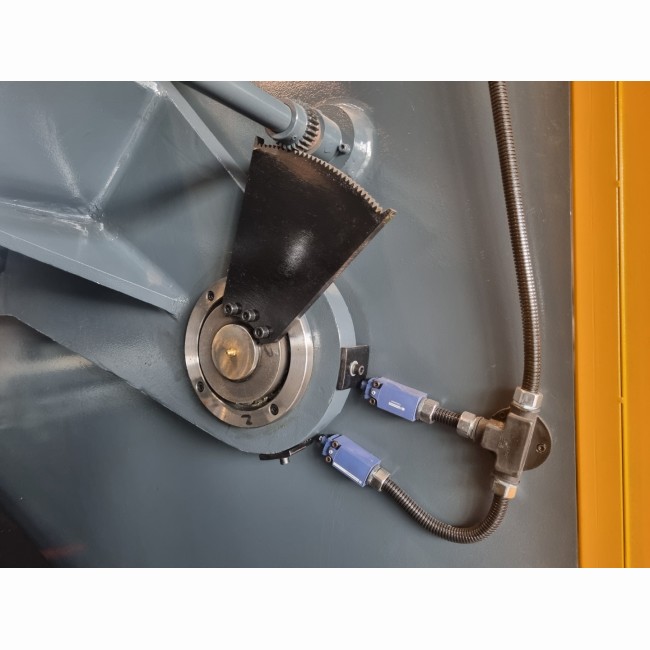

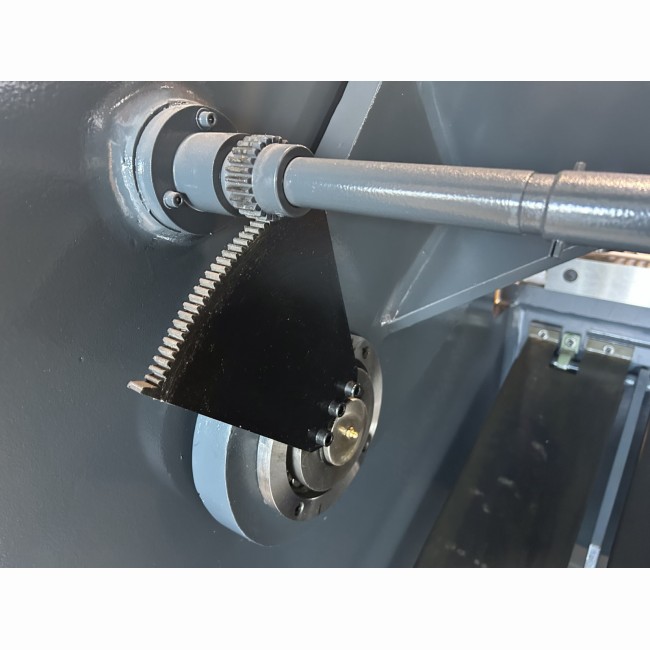

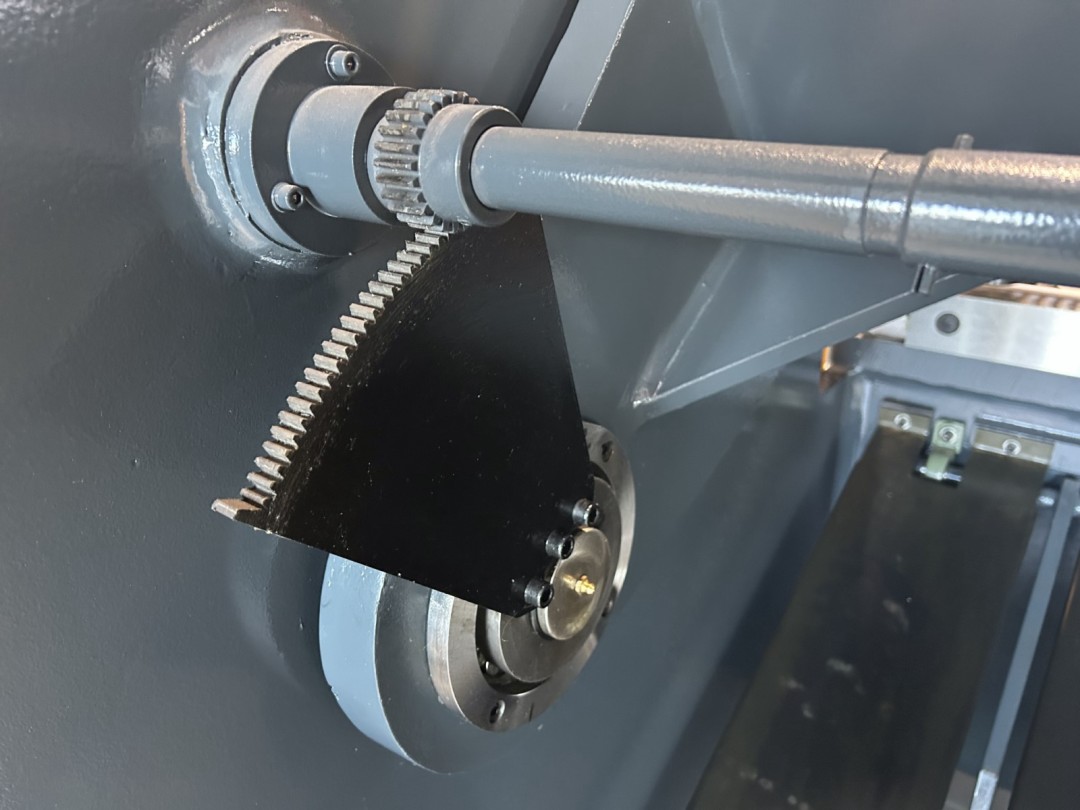

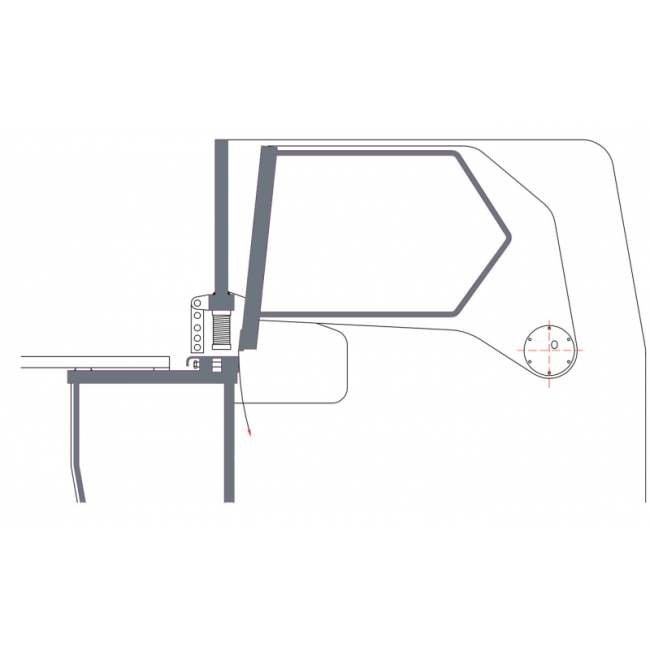

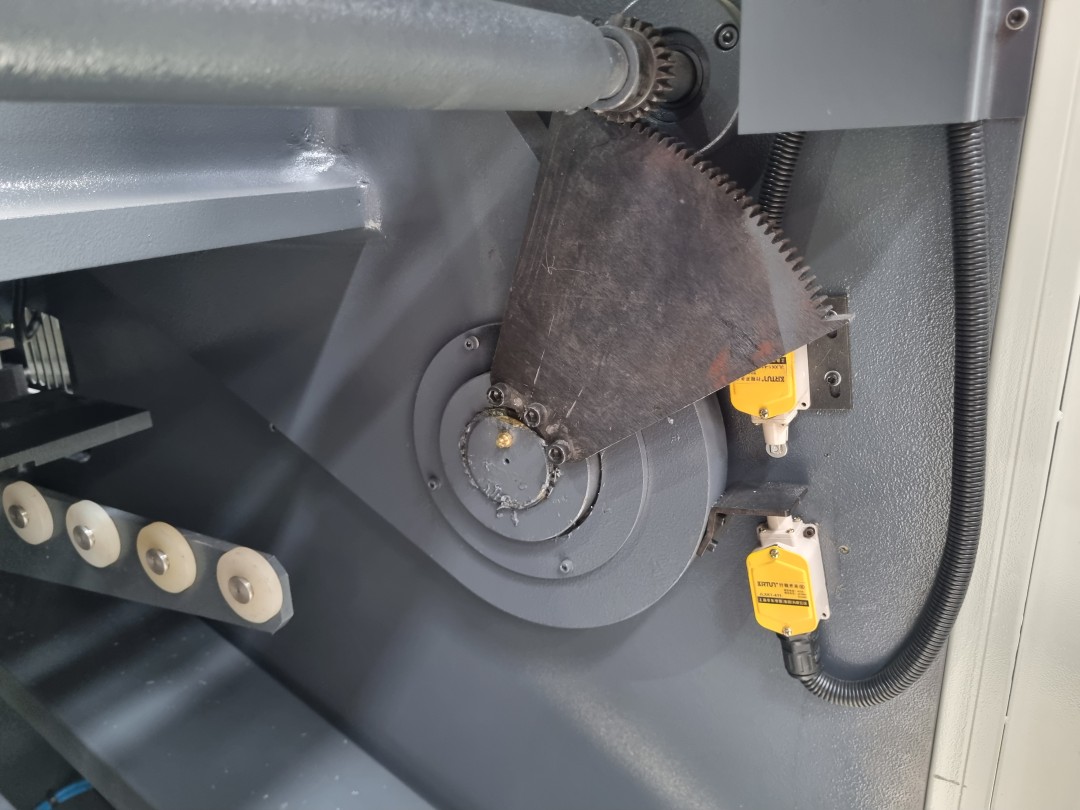

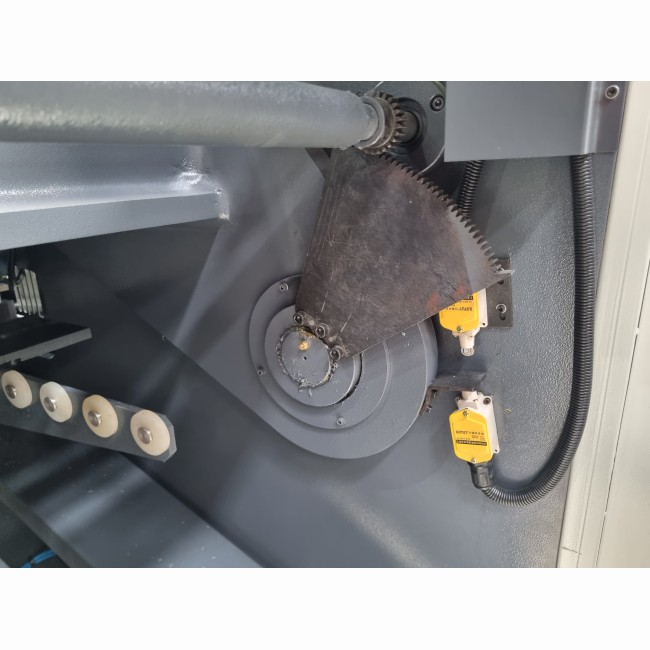

Le pivotement du porte lame s'effectuer sur des bagues excentrées permettant de régler le jeu entre lame en fonction des epaisseurs a couper

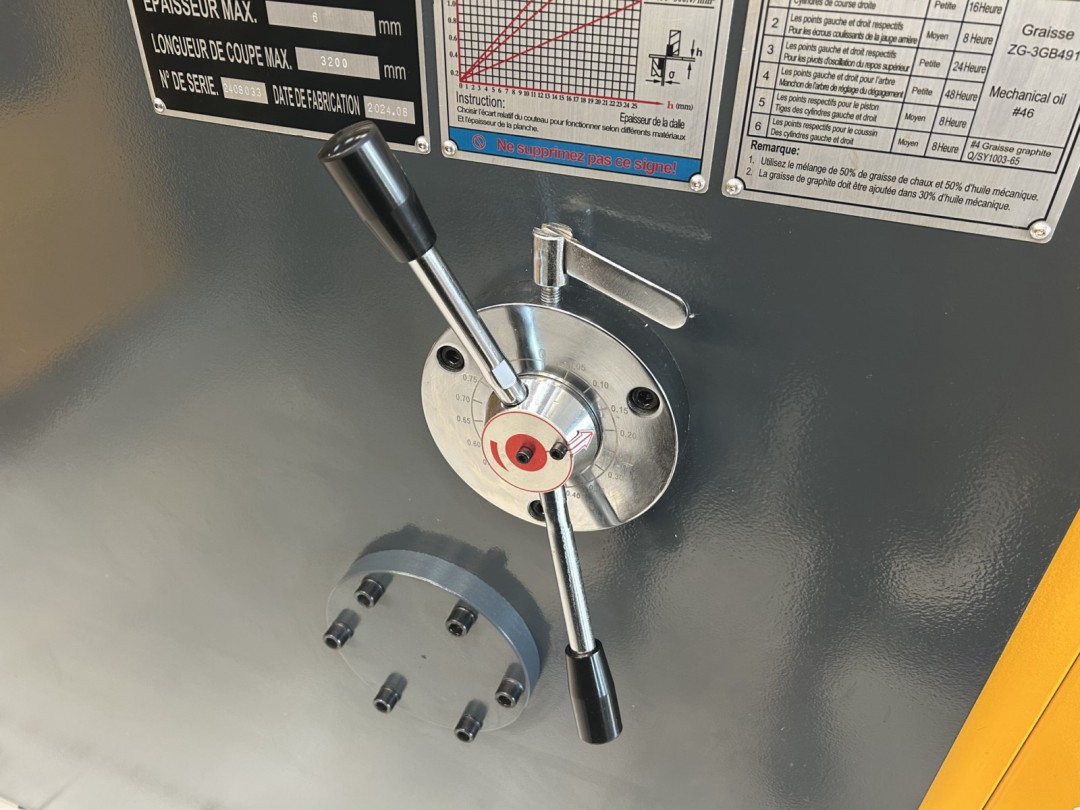

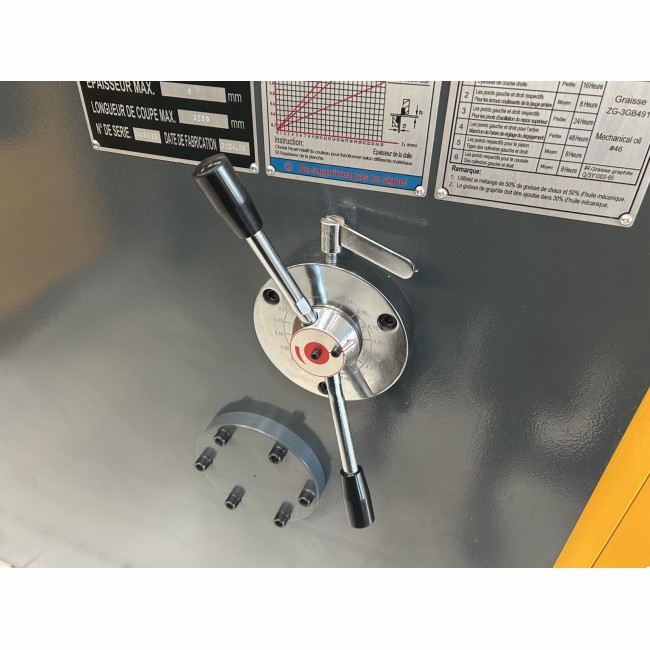

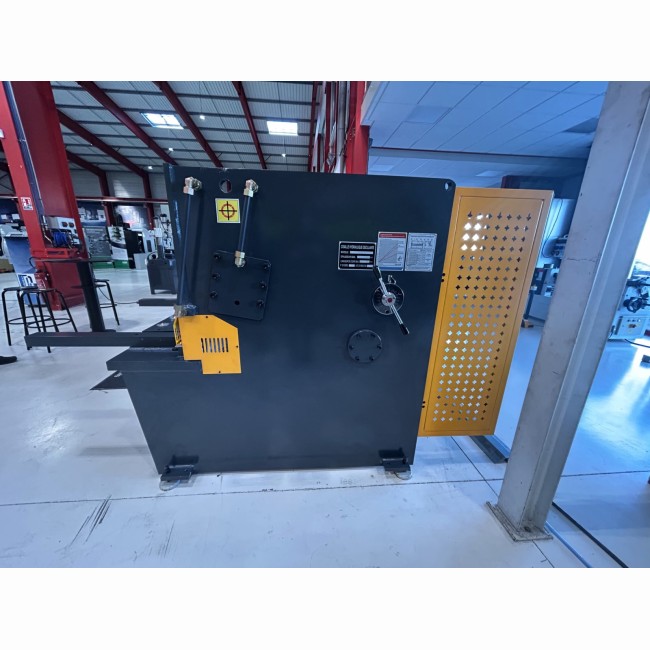

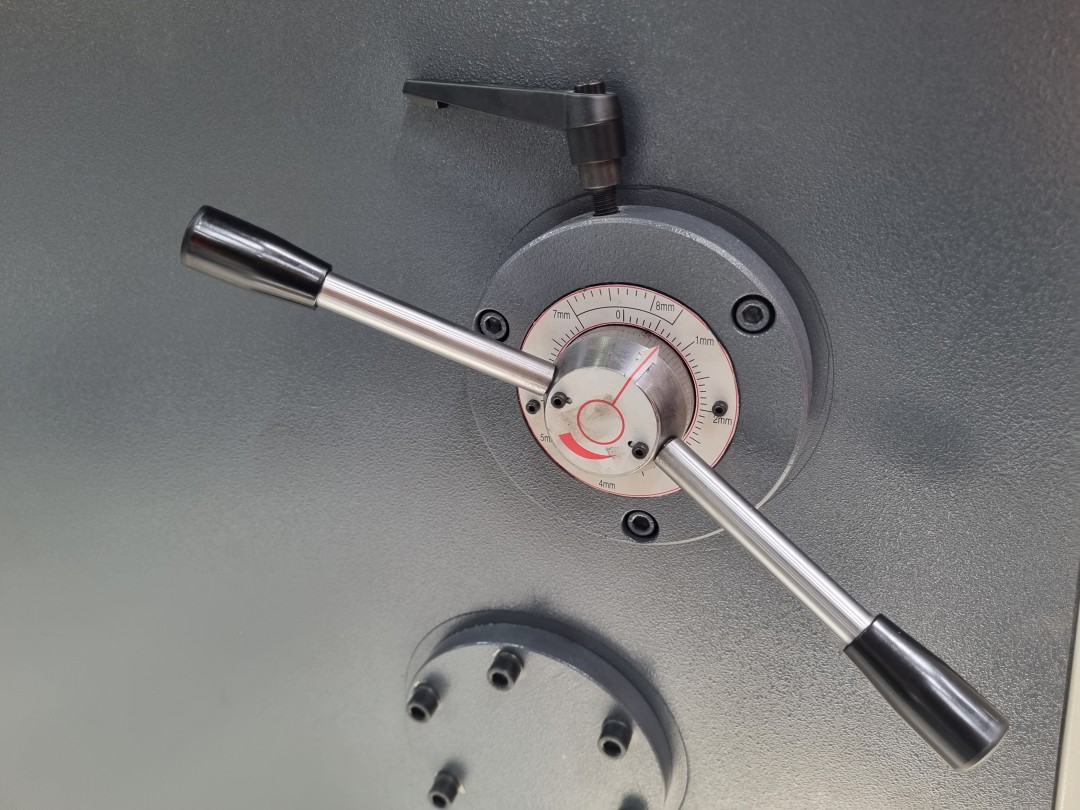

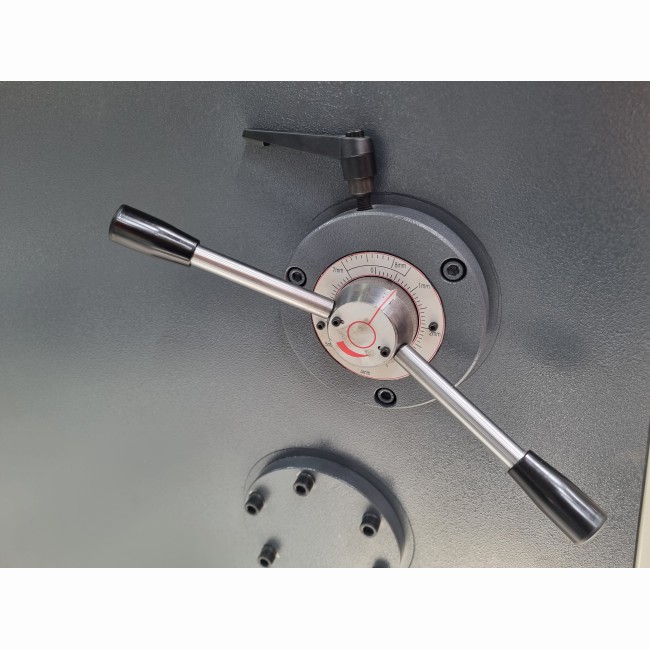

Le réglage du jeu entre lames s'effectue manuellement par le levier stué sur le coté de la machine

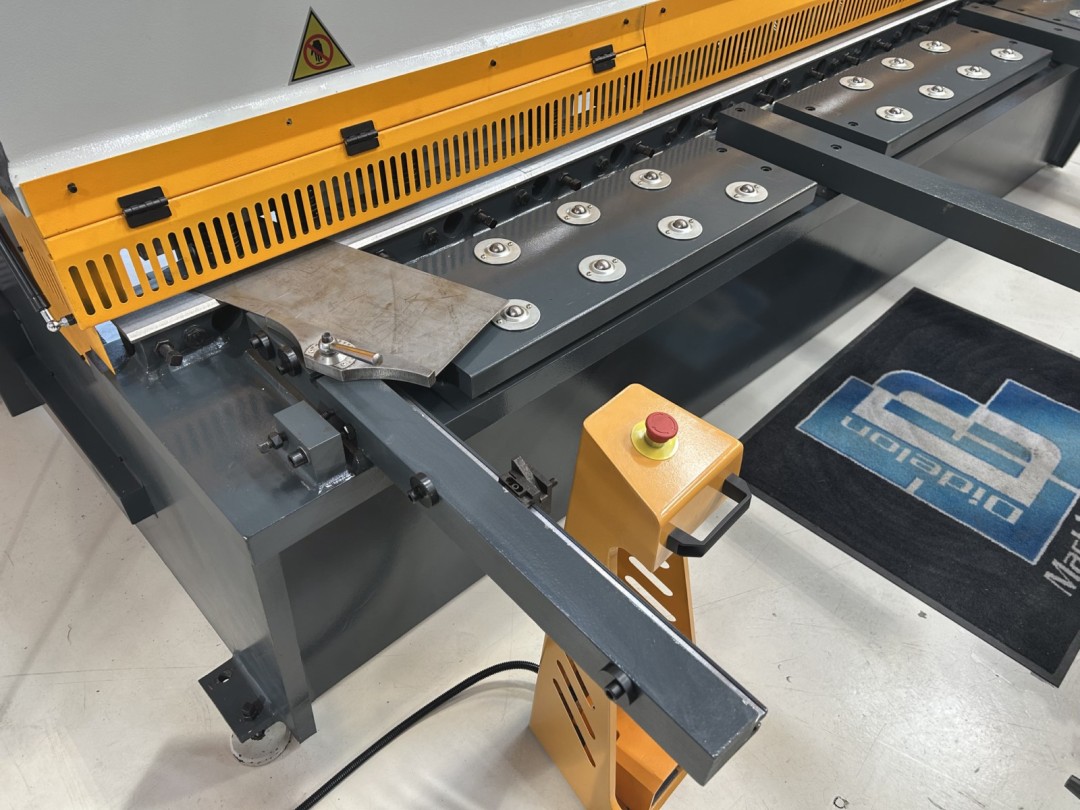

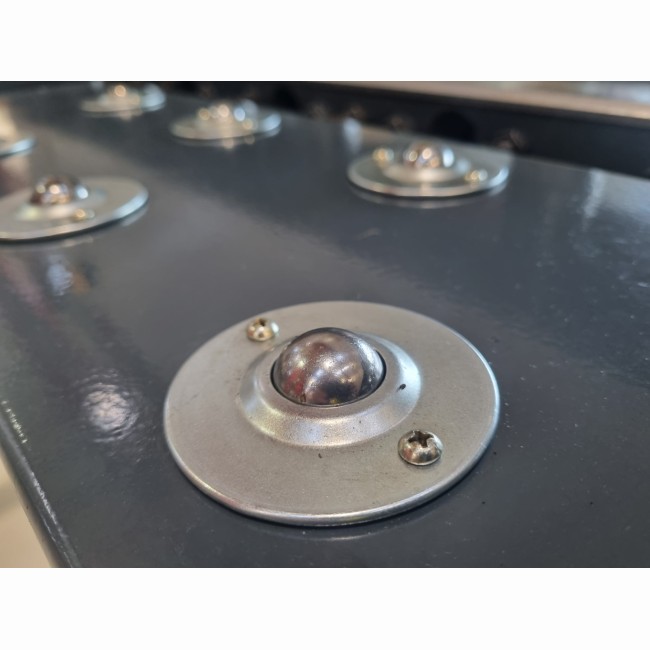

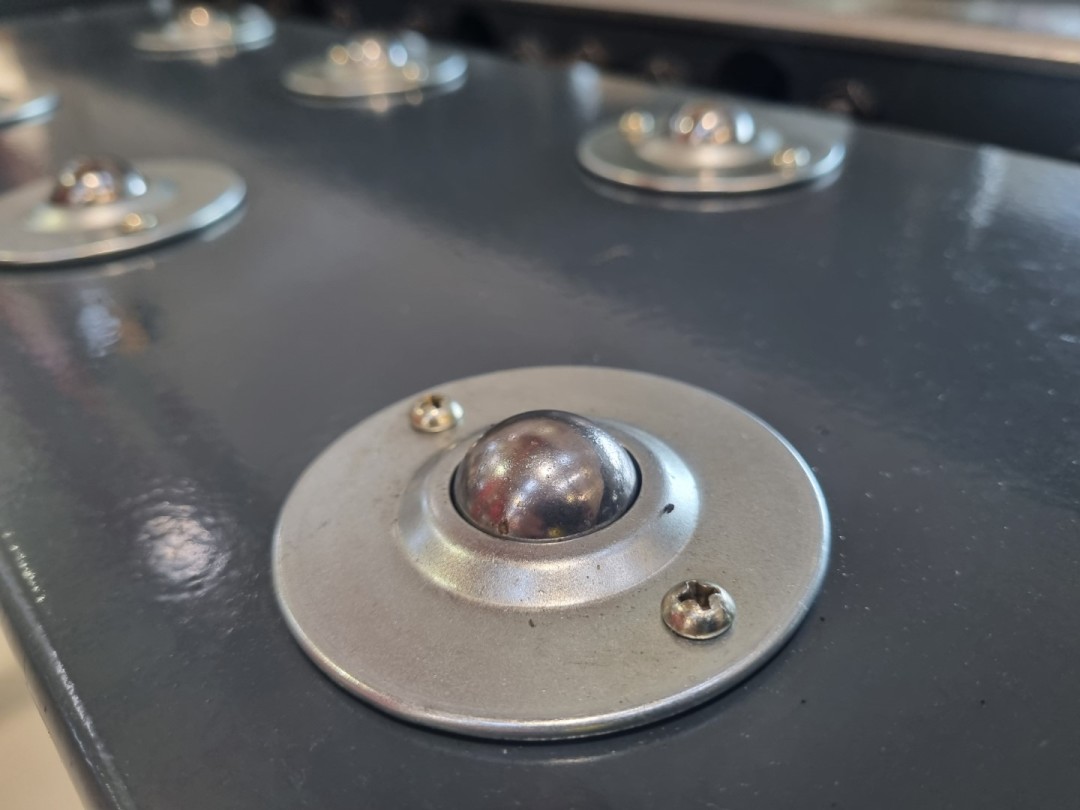

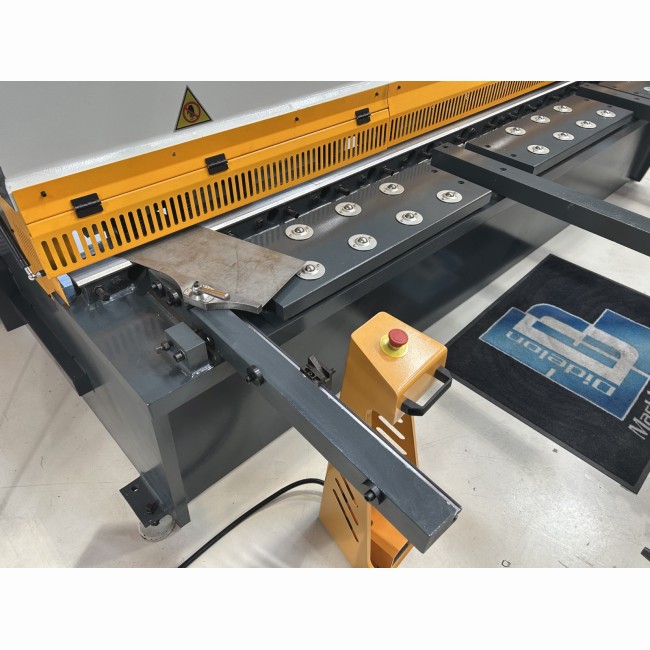

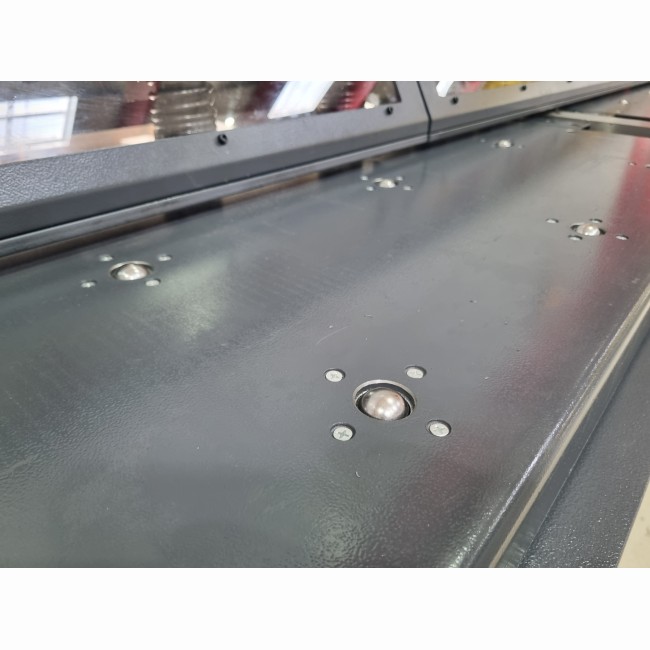

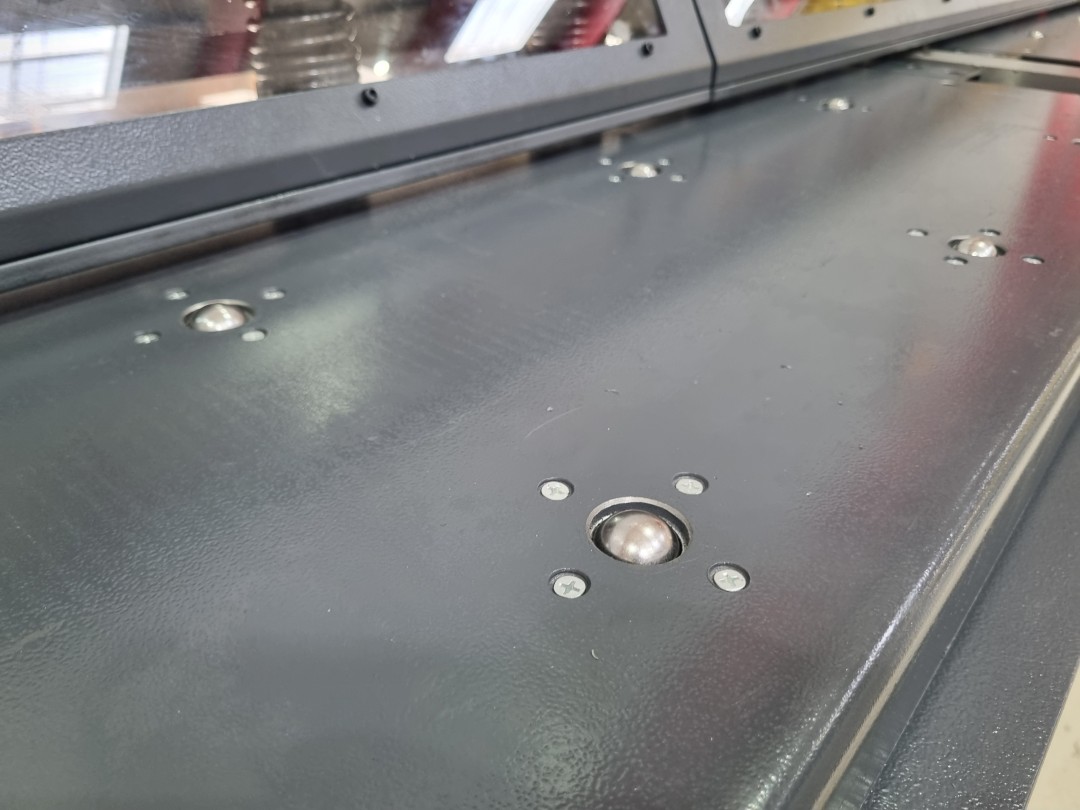

La table avant est équipée de billes pour faciliter la manutention des toles

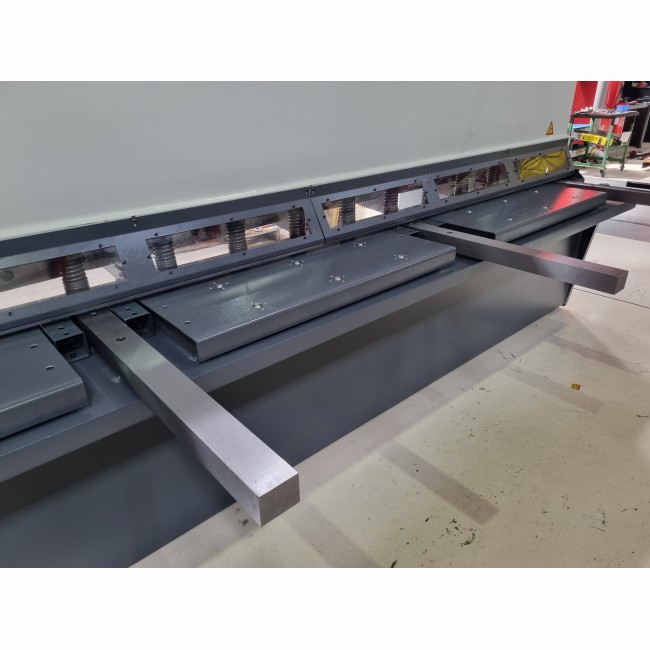

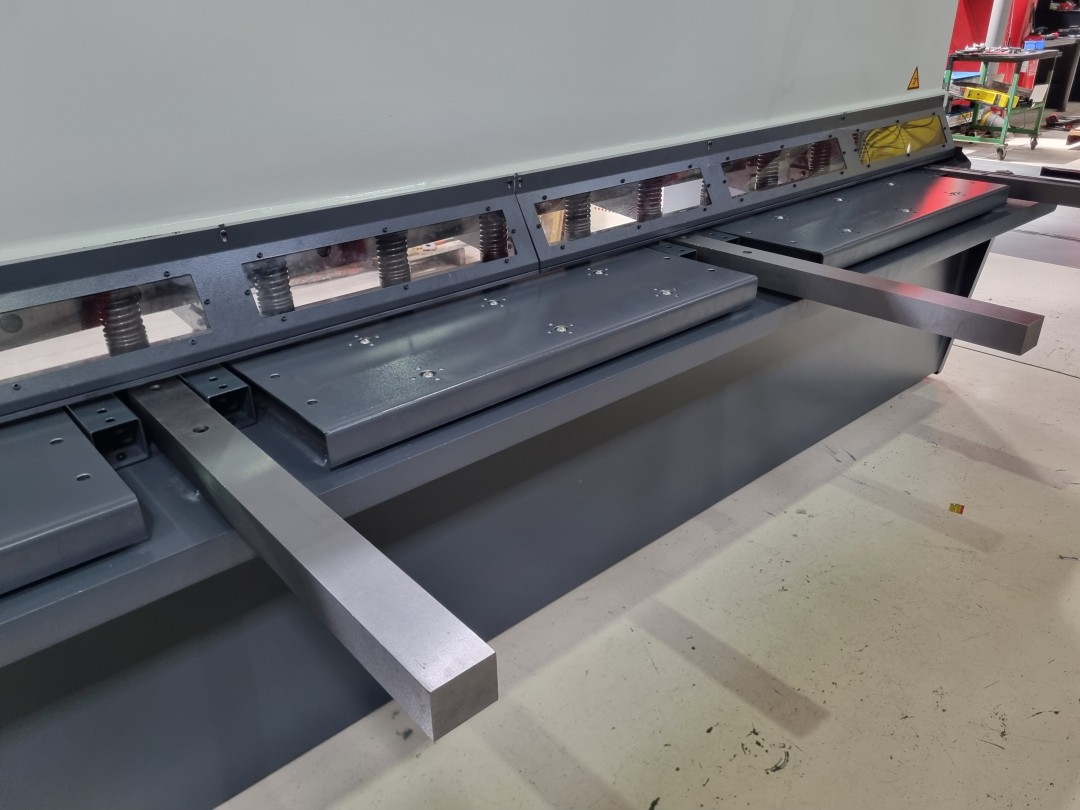

Les bras avants avec regle d'equerrage, reglets et taquet pour le latéral gauche

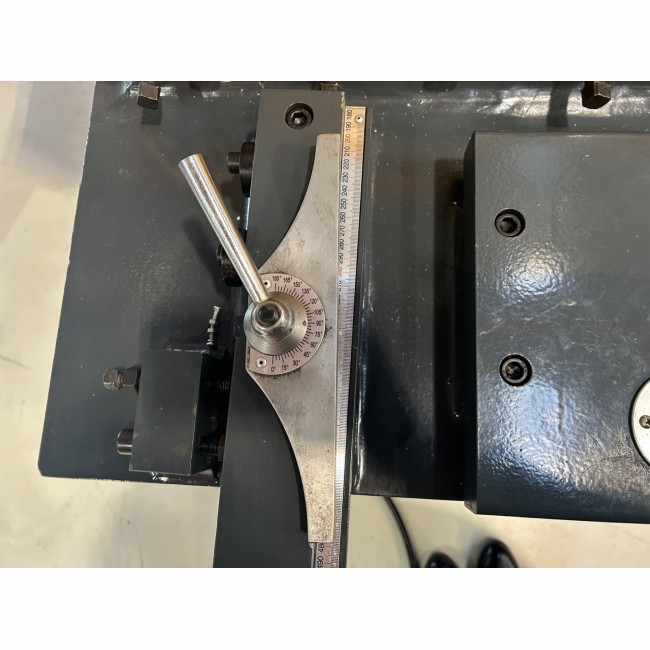

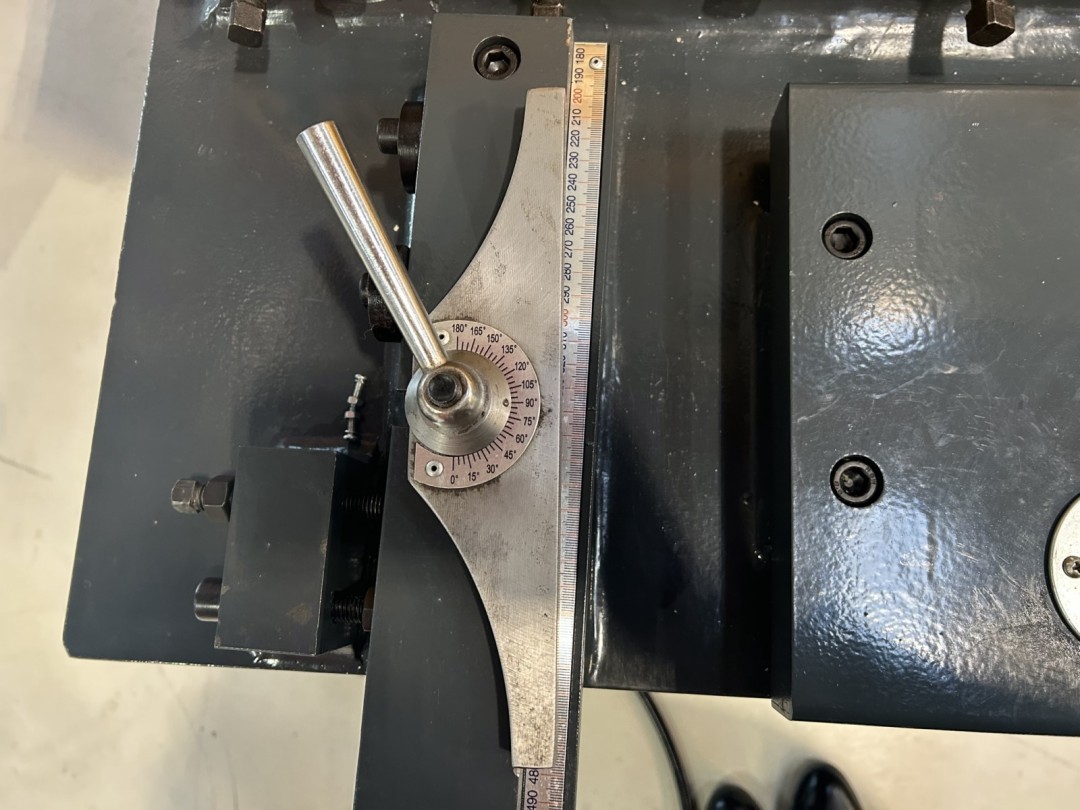

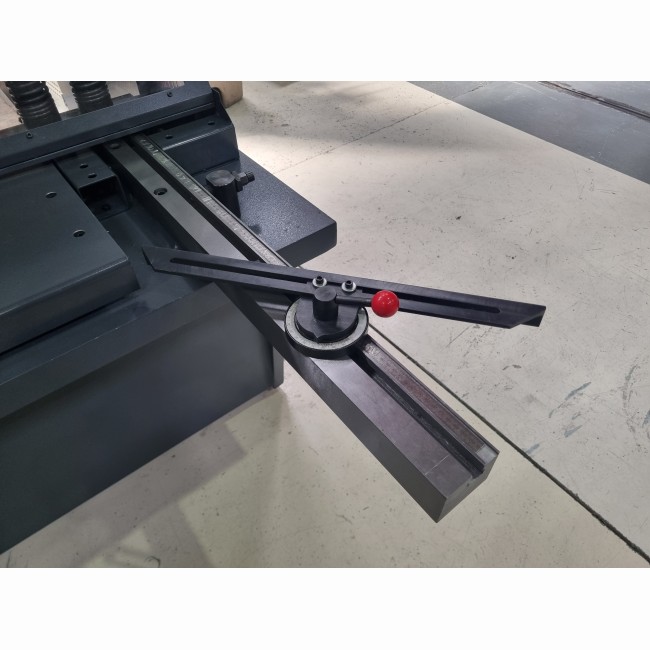

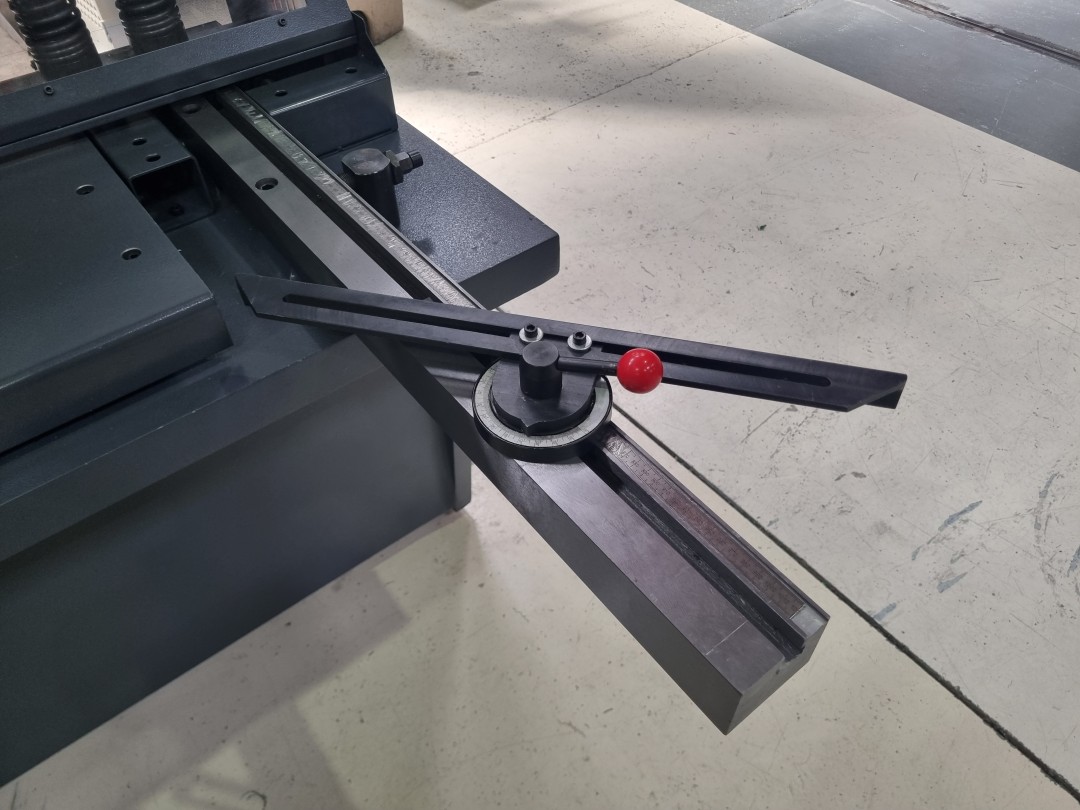

Un rapporteur d'angle

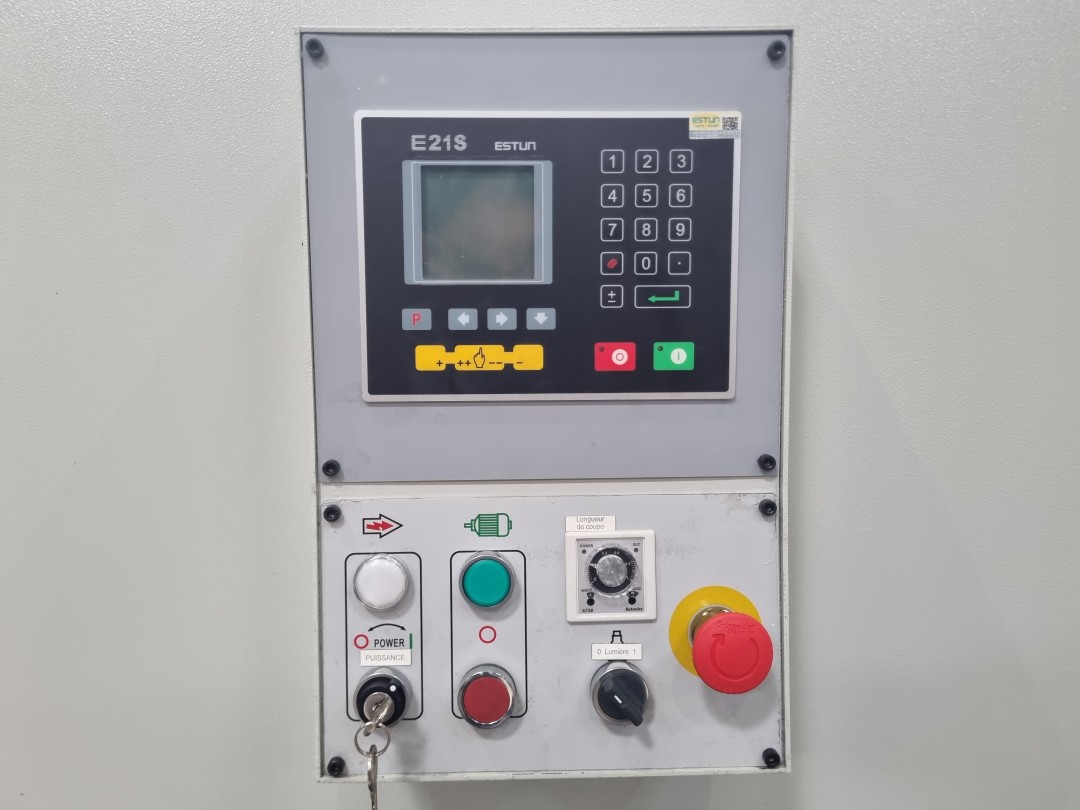

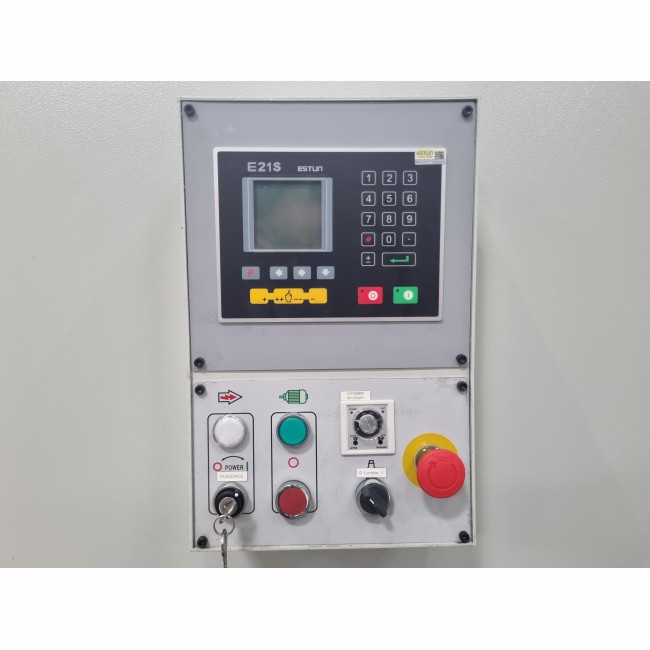

Le pupitre de commande type E21 pour le positionnement de la butée arriere

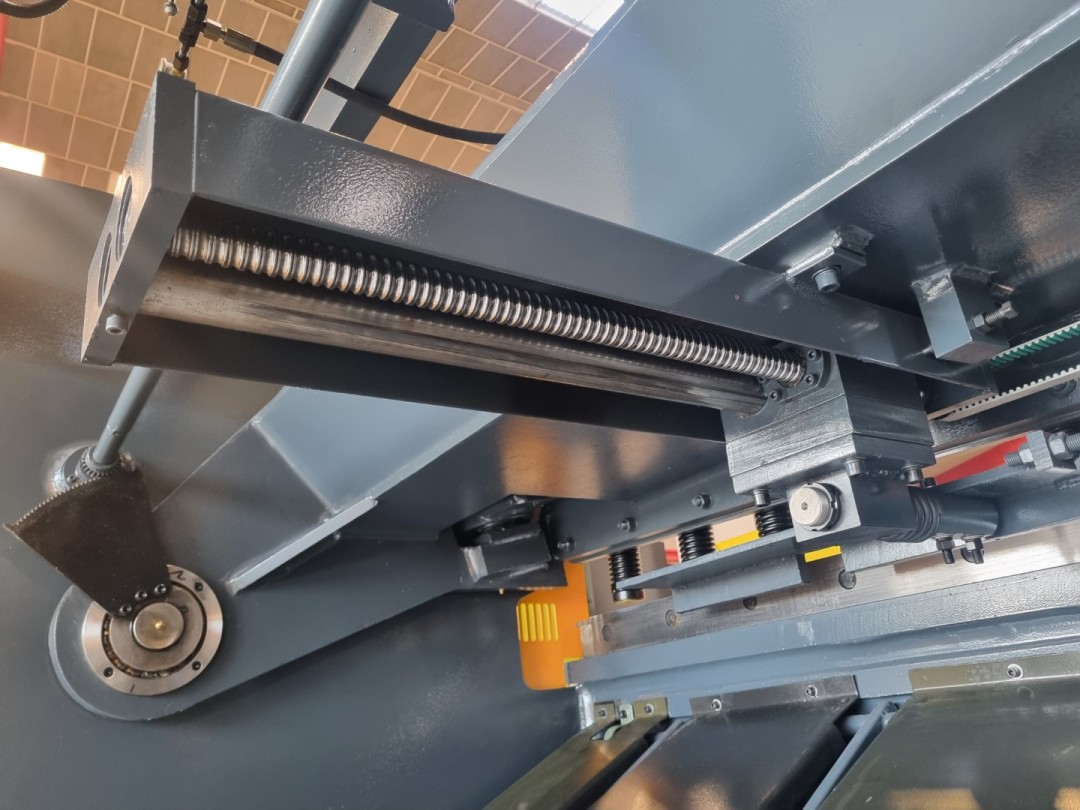

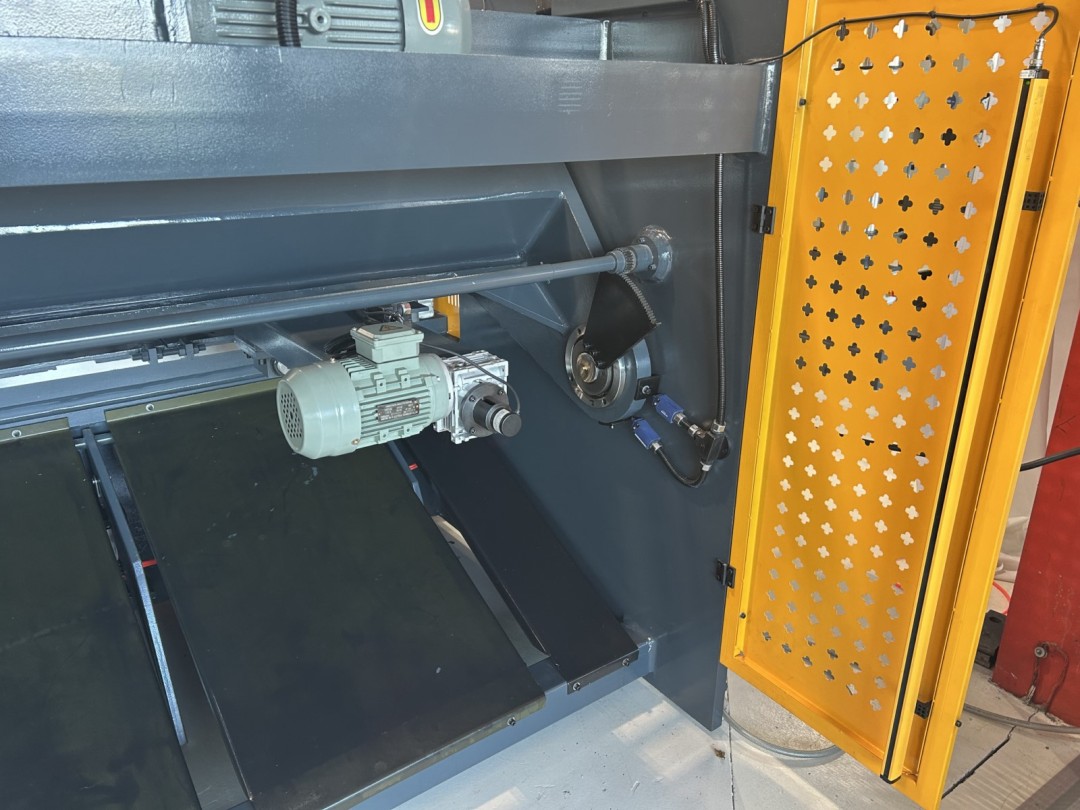

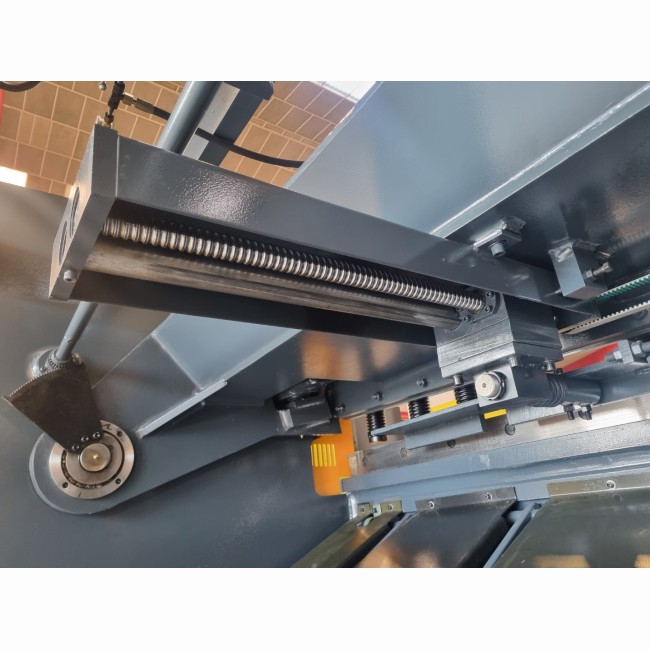

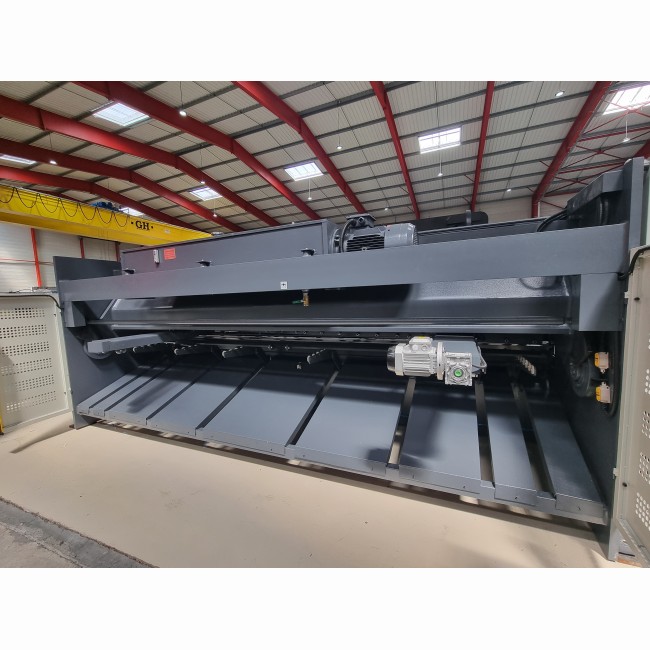

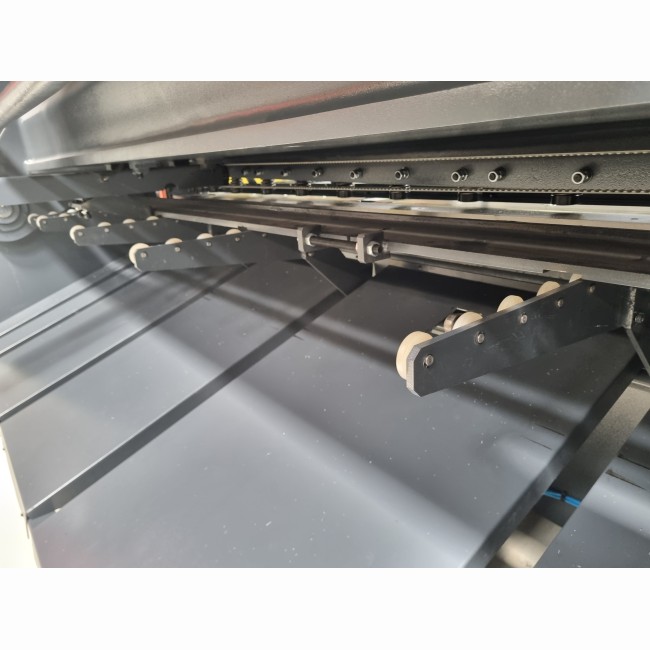

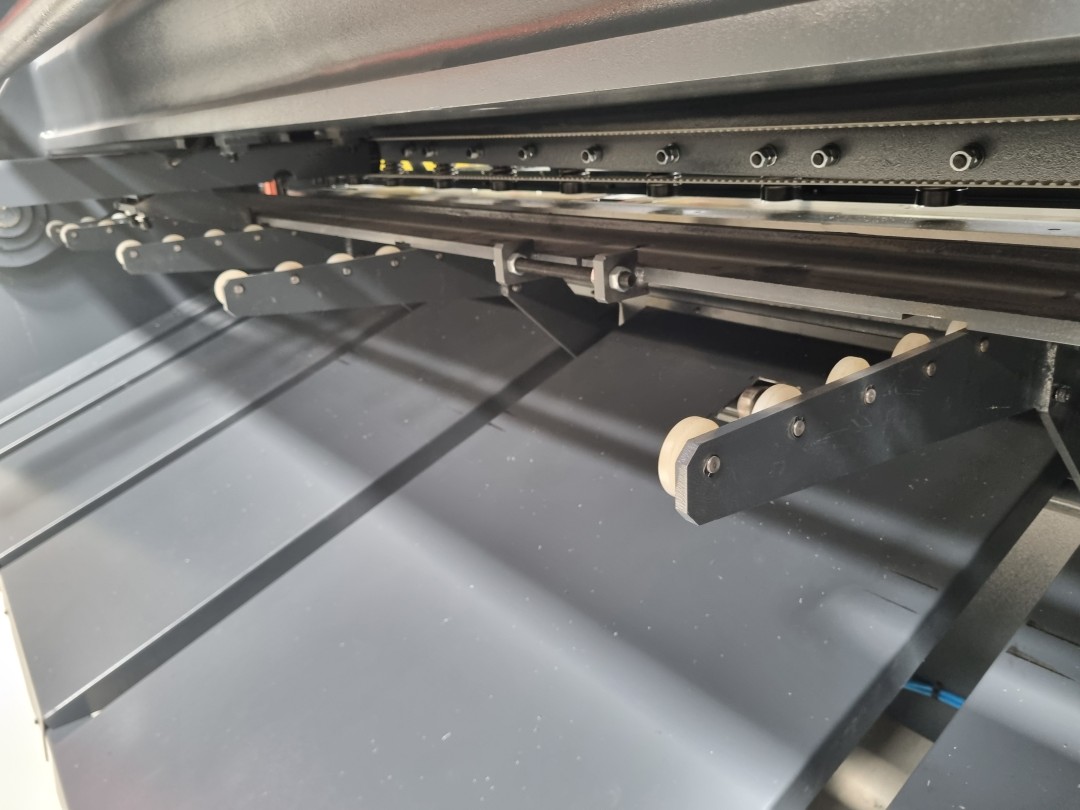

La butée arriere d'une course de 600mm est escamotable et montée sur vis a billes.

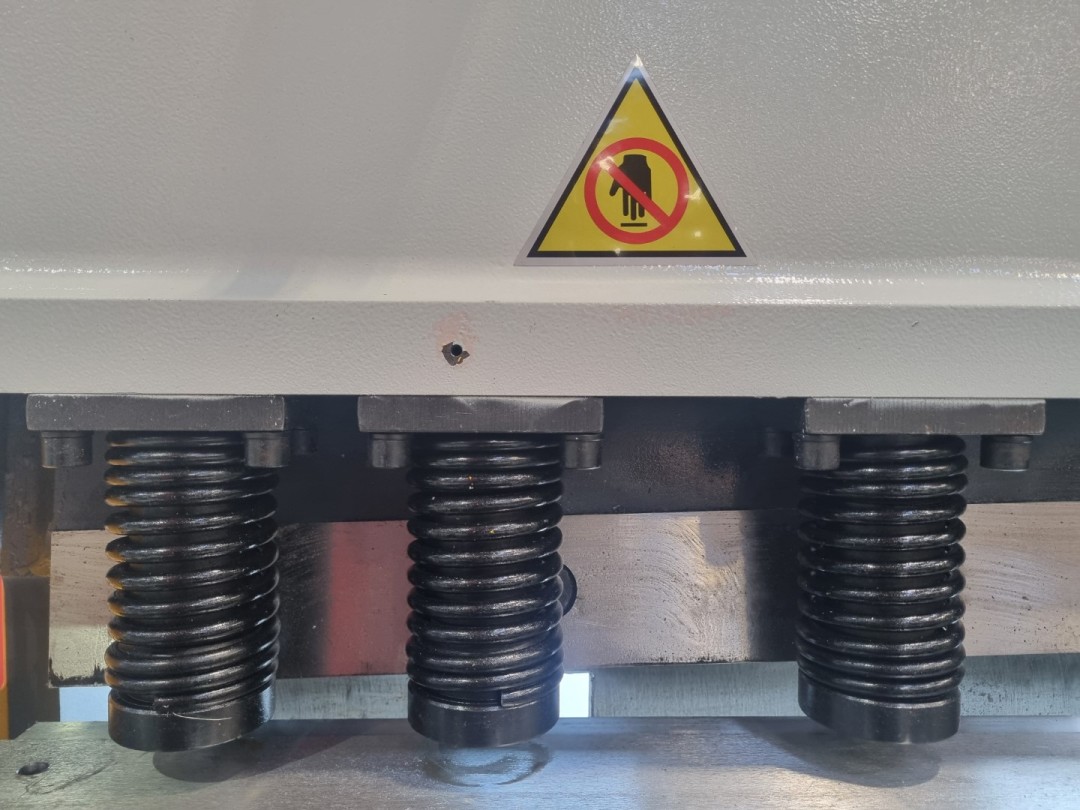

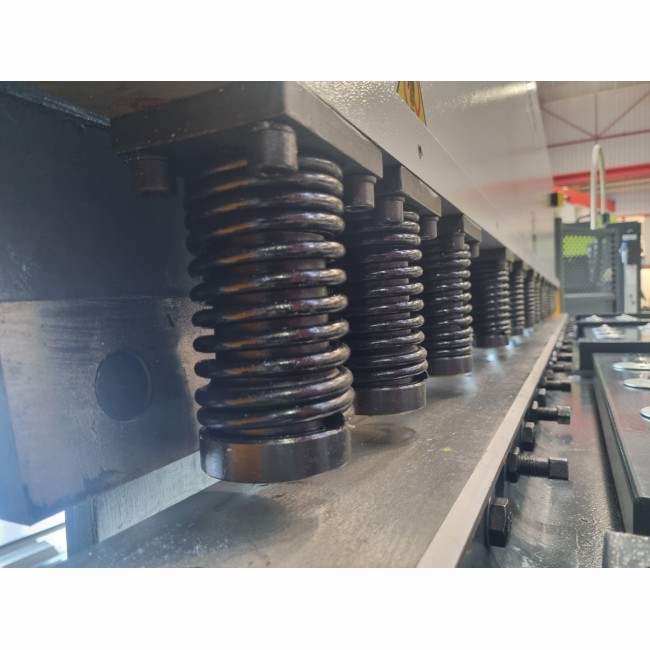

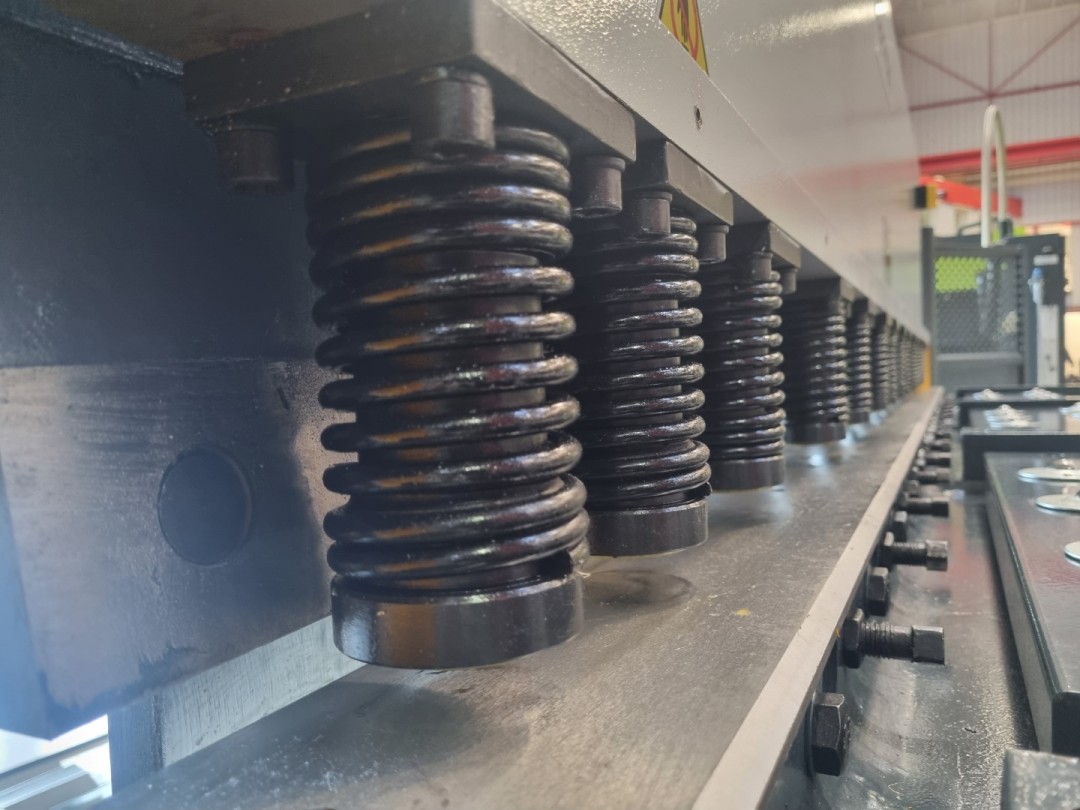

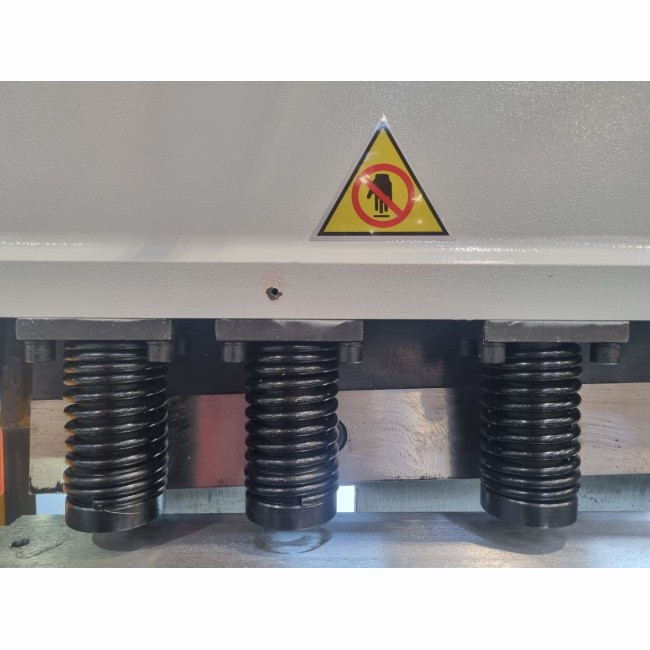

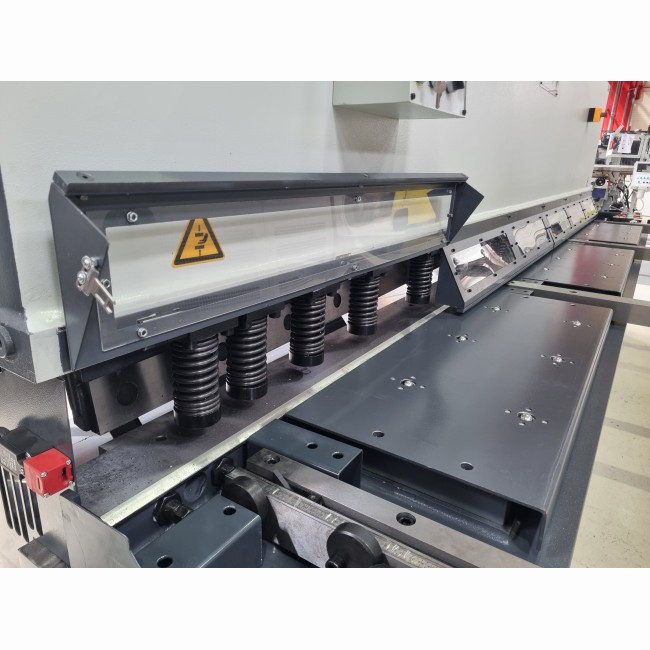

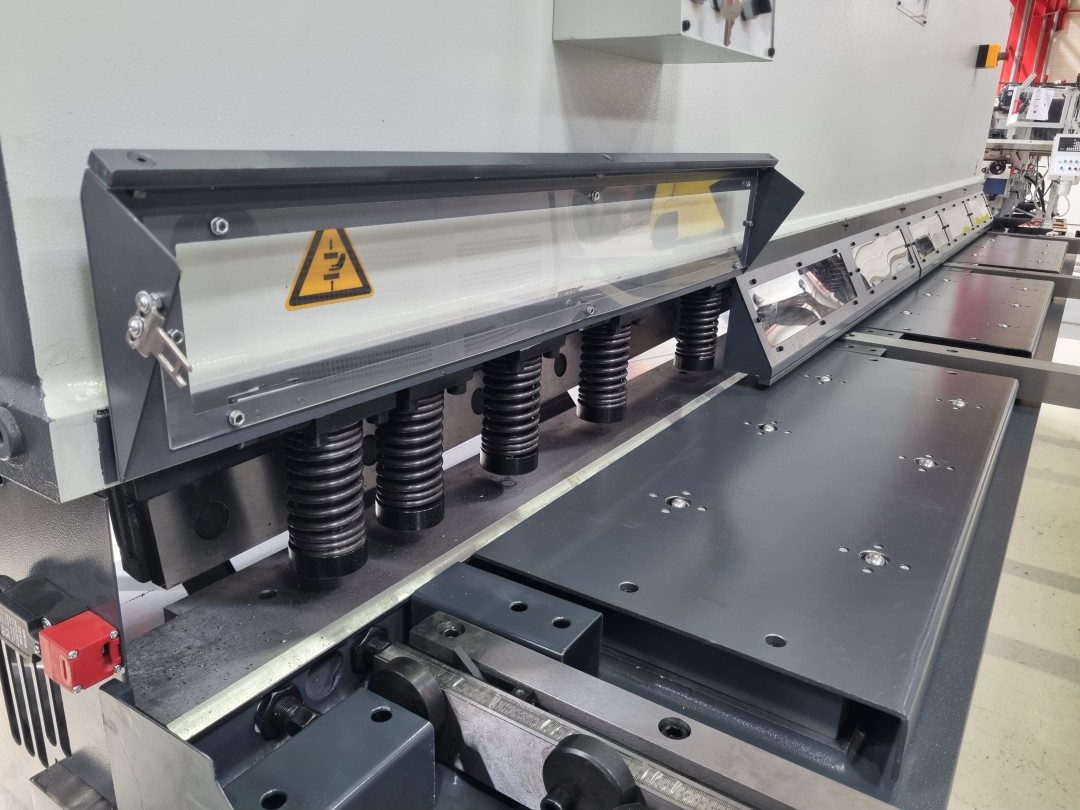

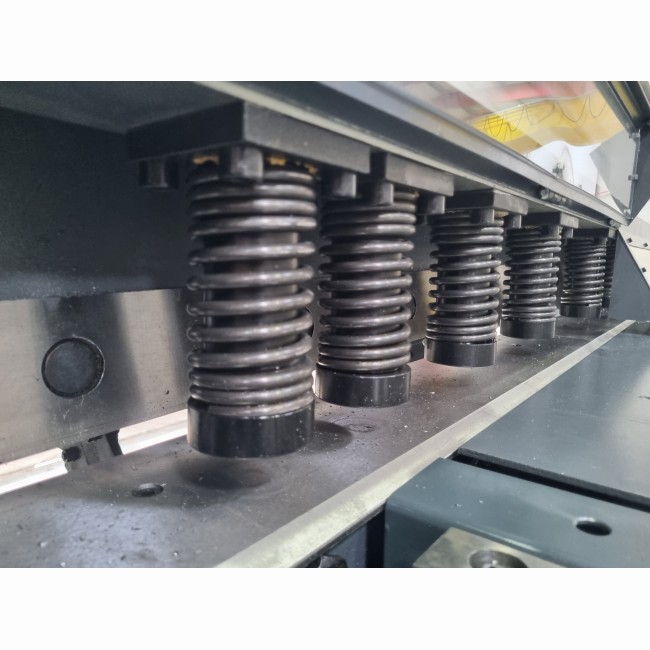

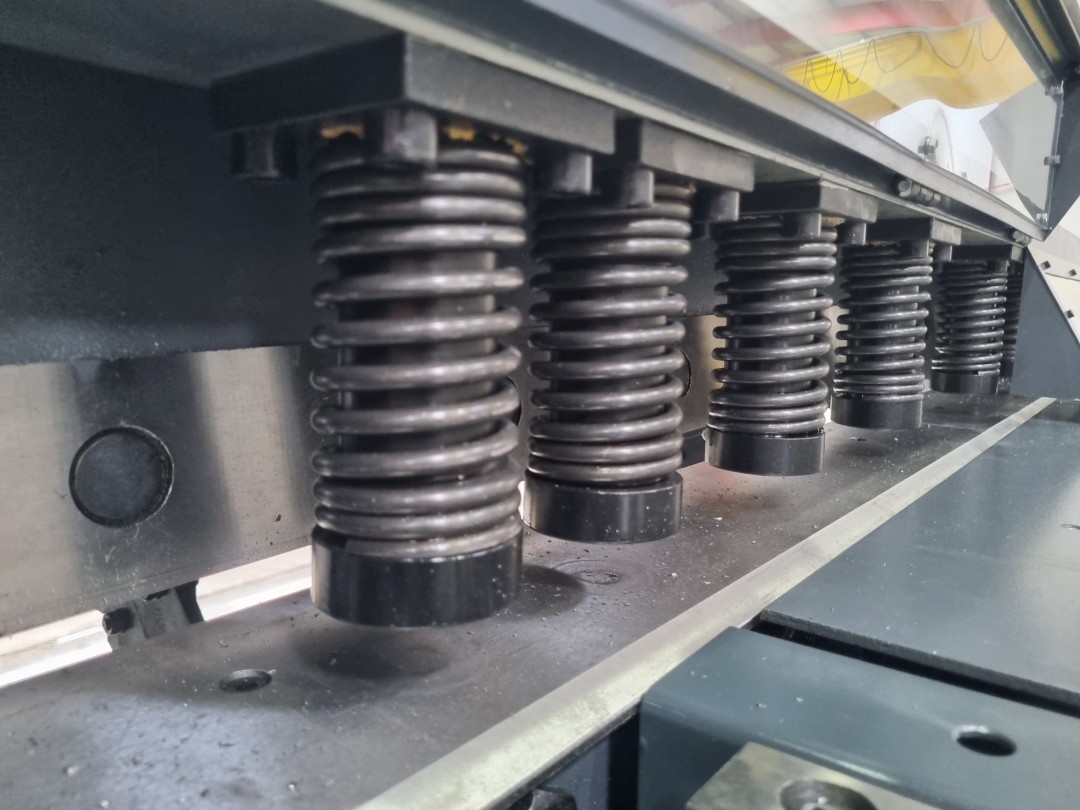

Les serres toles avec une pression appliquée proportionnelle a l'épaisseur du materiau

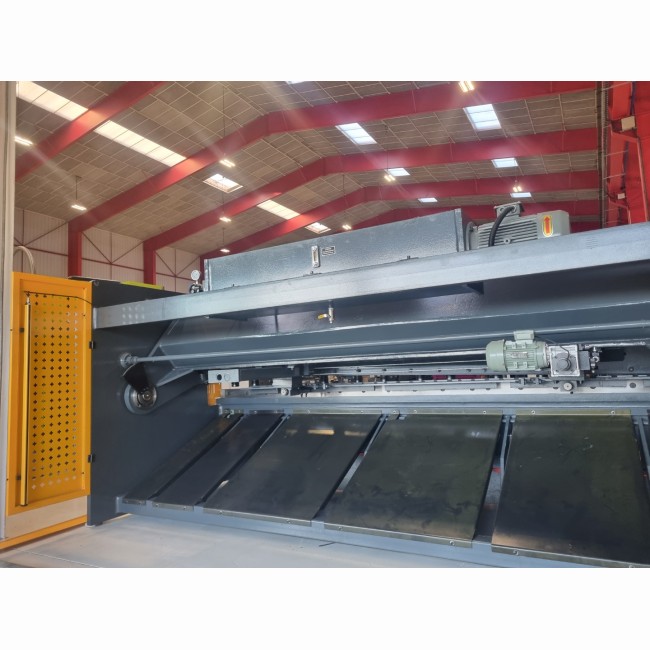

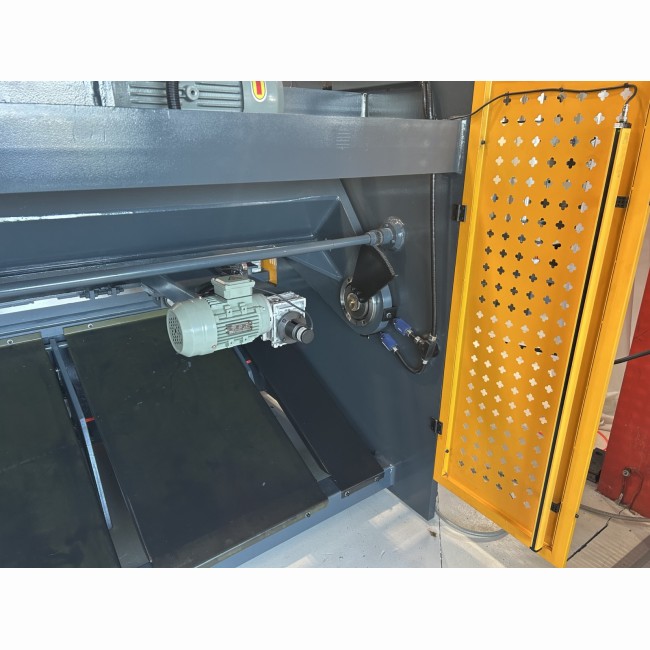

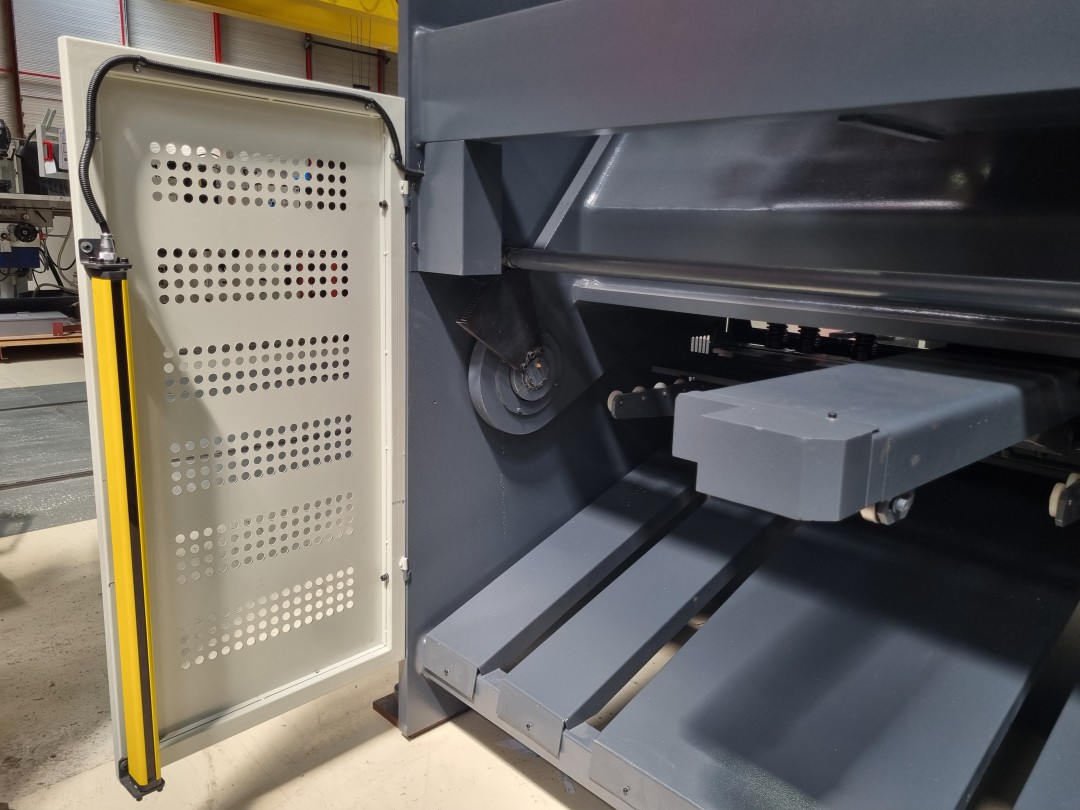

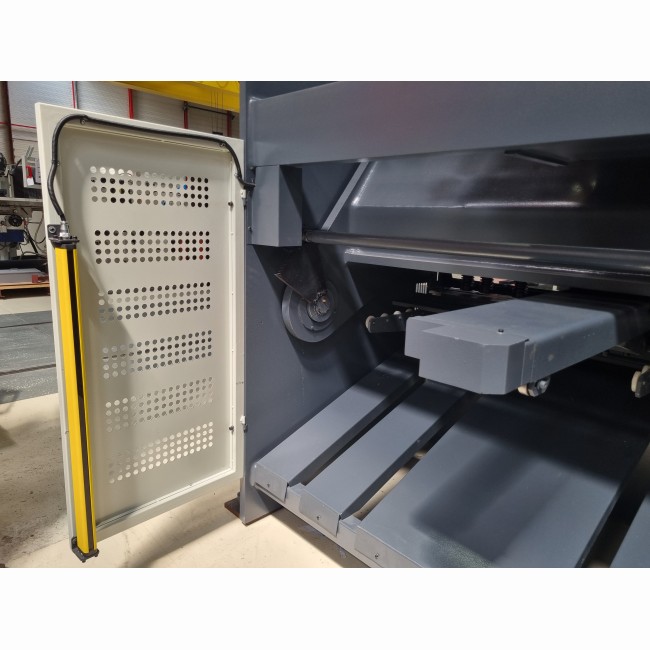

La protection arriere par barrieres immaterielles permettant un acces aisé aux pièces coupées
L'eclairage de la zone de coupe

	C2500x6	C3200x6	C4000x6	C3200x8	C4000x8	C3200x10
Longueur max de coupe (mm)	3200	4000	3200	4000	3200	4000
Capacité acier (45kg/mm²) (mm)	6	6	6	8	8	10
Capacité inox (70kg/mm²) (mm)	3	3	3	4	4	5
Angle de coupe (fixe) (°)	1°30'	1°30'	1°30'	1°30'	1°30'	1°48'
Cadence (coups / min)	15	14	9	12	9	11
Profondeur du col de cygne (mm)	140	140	140	140	140	140
Nombre de Serres-tôles	12	13	18	13	18	13
Course X de la butée arrière (mm)	80	800	800	800	800	800

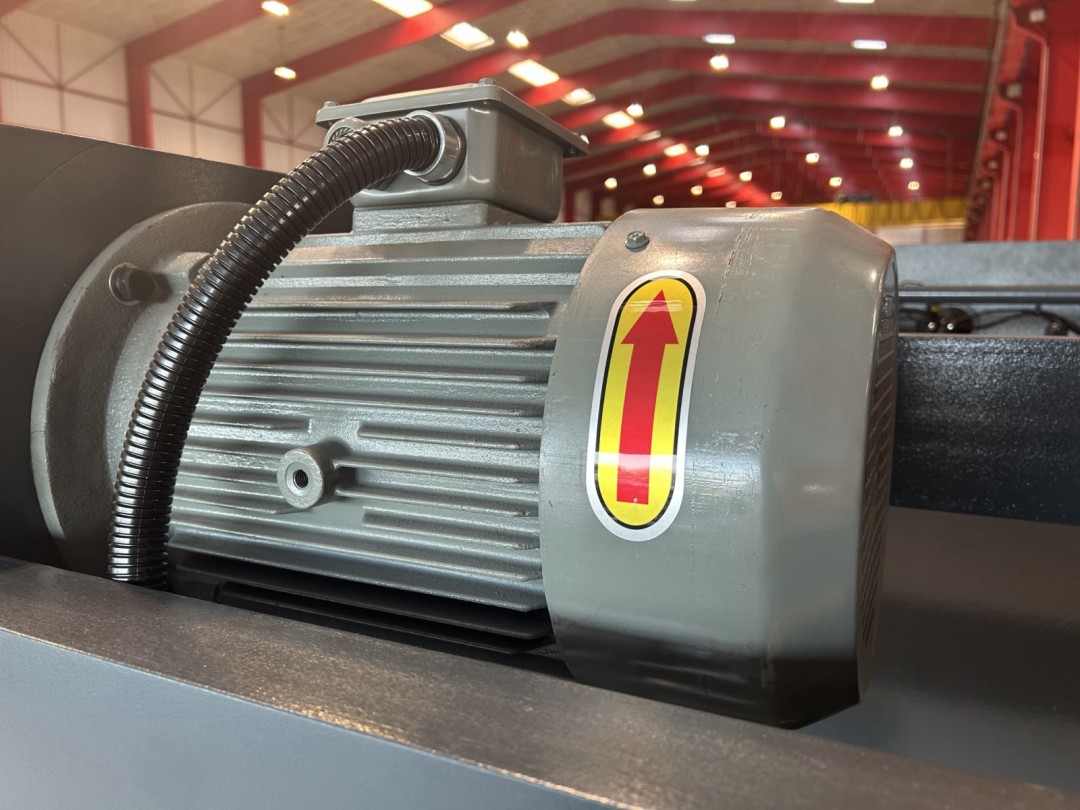

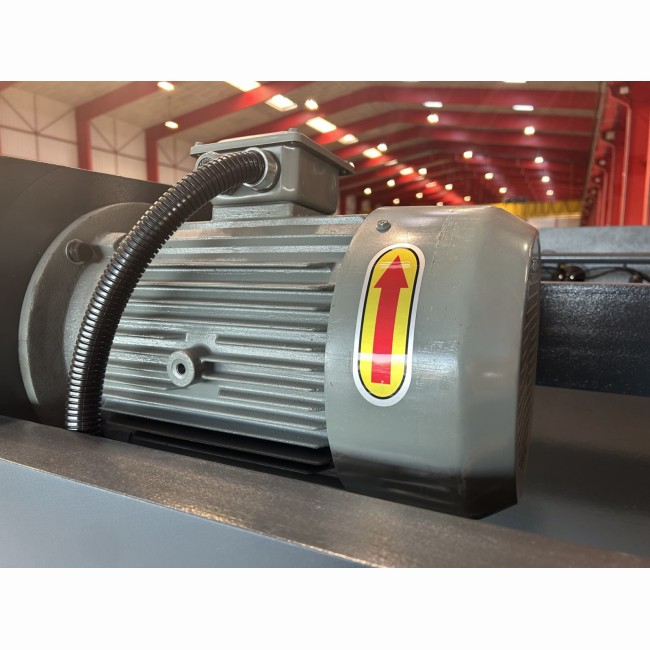

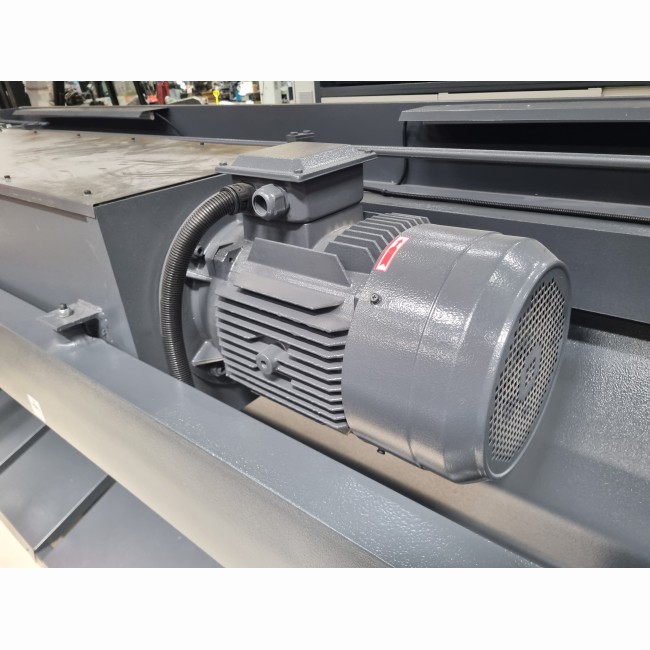

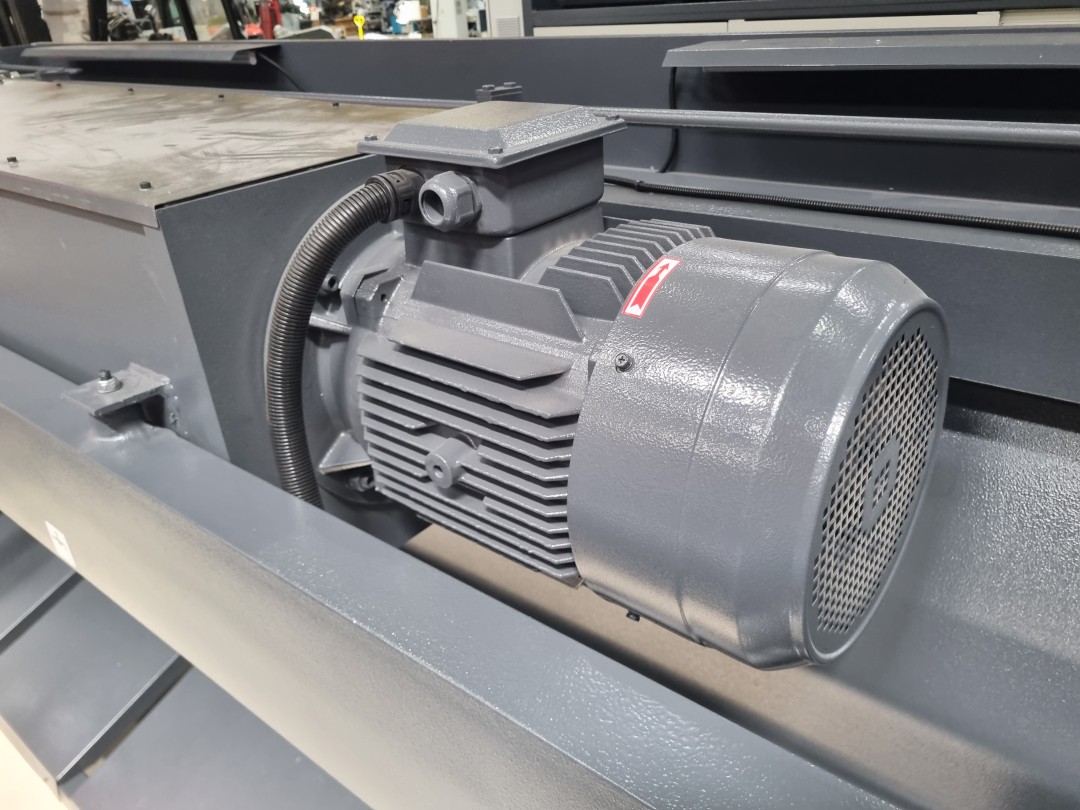

Puissance moteur (Kw)	7,5	7,5	11	11	11	15

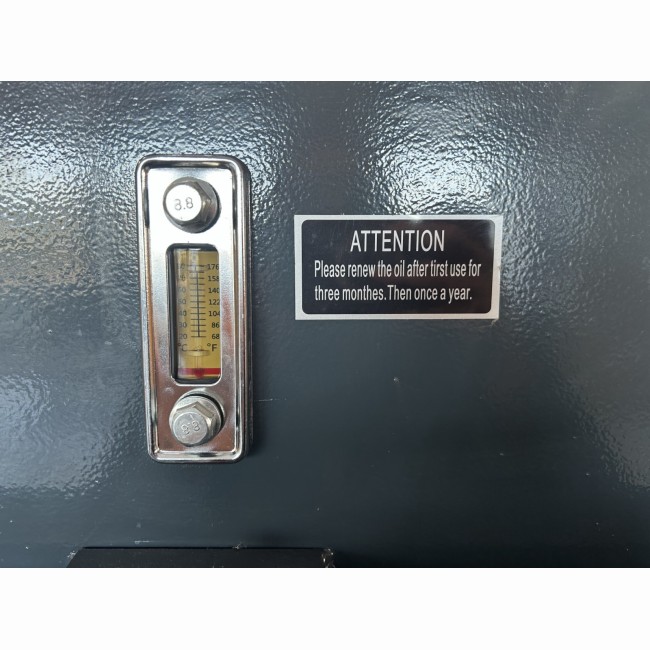

Capacité du reservoire d'huile (L)	230	300	380	300	380	260
Dimensions approximatives (L x l x h) (mm)	3140 x 1610 x 1650	3840 x 1610 x 1650	4650 x 1660 x 1750	3840 x 1610 x 1650	4650 x 1660 x 1750	4070 x 2100 x 1790
Poids approximatig (Kg)	5000	6800	8000	7200	8500	9500

	C4000x10	C2000x4	C2500x4	C2500x8	C2500x10
Longueur max de coupe (mm)	2000	2500	2500	2500	2500
Capacité acier (45kg/mm²) (mm)	10	4	4	8	10
Capacité inox (70kg/mm²) (mm)	5	2	2	4	5
Angle de coupe (fixe) (°)	1°30'	1°30'	1°30'	1°30'	1°48'
Cadence (coups / min)	9	15	15	14	13
Profondeur du col de cygne (mm)	140	140	140	140	140
Nombre de Serres-tôles	15	11	12	12	11
Course X de la butée arrière (mm)	800	60	600	800	800
Puissance moteur (Kw)	18,5	5,5	5,5	11	15
Capacité du reservoire d'huile (L)	300	184	230	230	220
Dimensions approximatives (L x l x h) (mm)	4920 x 2250 x 2050	2590 x 1520 x 1450	3140 x 1520 x 1450	3140 x 1610 x 16550	3370 x 2100 x 1790
Poids approximatig (Kg)	11000	3300	4200	5000	8200
