cybelec - VISITOUCH 19

Désignation : VISITOUCH 19

Référence DMO :

Marque : cybelec

Neuf

En stock

DESCRIPTIF

CYBELEC VISITOUCH 19 ET SA PROGRAMMATION INTUITIVE :

Le VisiTouch 19 est une commande numérique graphique 2D pour les presses plieuses CNC. Elle vise à faciliter continuellement le travail de l'opérateur, même pour les tâches de programmation et de réglage les plus exigeantes.

Sa conception, sa puissance, son élégance et son interface intuitive permettent à l'opérateur d'exploiter toute la gamme de fonctions avec le bout des doigts. La programmation numérique avec ou sans le graphique 2D et le réglage du pliage d'une pièce sur le grand écran 19" deviennent vraiment rapides, faciles et efficaces.

De plus, le VisiTouch 19 est une puissante commande numérique qui peut s'adapter aux standards de l'industrie. Commande numérique puissante qui peut être adaptée aux presses plieuses standards, jusqu'aux modèles les plus sophistiqués contrôlant un nombre quelconque d'axes.

Avec sa capacité à gérer des fonctions sophistiquées telles que des aides au pliage complexes, ou des axes esclaves, combinée à une large gamme de paramètres permettant une utilisation complète des performances de la presse plieuse et des assistants de configuration, le VisiTouch 19 donnera à une presse plieuse l'avantage concurrentiel décisif.

Source : Cybelec

Conception

Visitouch 19 est une commande numérique exceptionnelle pour presses plieuses composée de deux éléments principaux :

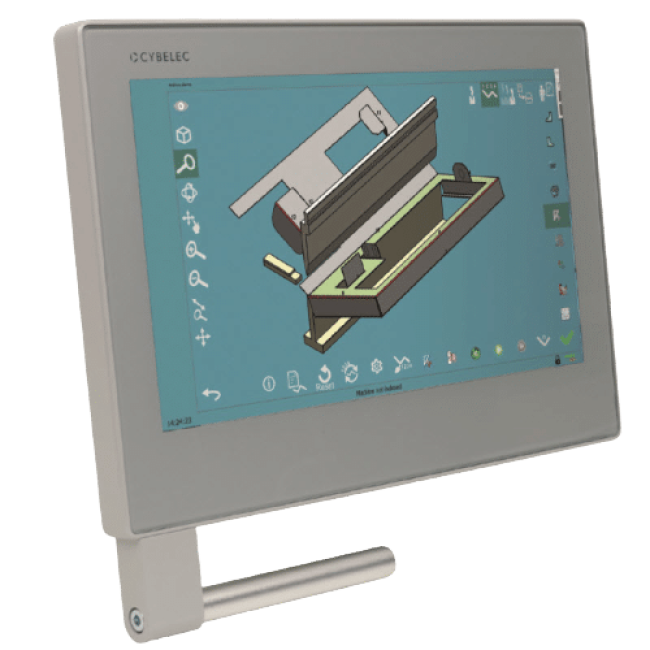

Une console de programmation avec un écran tactile de 19 pouces avec une surface vitrée et aux lignes modernes, généralement fixée à un bras pivotant.
Une commande numérique dans un boîtier tout-en-un, placé à l'intérieur de l'armoire électrique, avec des I / O analogiques et numériques, suffisantes pour contrôler 4 axes, typiquement Y1, Y2, X et R. Pour des machines plus complexes, des axes et des I / O supplémentaires peuvent être ajoutés

Le VISITOUCH 19 est disponible en 2 versions :

VISITOUCH 19 avec dessin graphique du profil (profil tactile), programme précis en 2D et visualisation en 3D
Le VISITOUCH 19 MX avec visualisation 3D, importation 3D et solutions entièrement automatiques.

En plus de toutes les fonctionnalités disponibles pour contrôler les presses plieuses les plus simples comme les plus sophistiquées, Visitouch offre également un système ouvert permettant la personnalisation.

Les principales caractéristiques de la CNC et de l'IHM :

Basé sur le logiciel CybTouch avec une IHM très conviviale grâce à une programmation intuitive et une facilité de mise en place avec des assistants dédiés (auto-tuning).
Toutes les cinématiques sont disponibles pour les axes X, Xrelatives, Xslave, R, Rslave et Z. Pour les jauges multiples arrière et avant. Pour les aides au pliage..
Contrôle des axes par CANOpen avec de larges possibilités de configuration.
Système ouvert grâce à des "cycles utilisateur" personnalisables et des modules logiciels additionable .
Boutons utilisateur personnalisables pour l'opérateur de la machine.

Fonctions ouvertes du logiciel

interactions avec le cycle du faisceau.
Fonctions auxiliaires personnalisées.
Intégration basée sur des "Cycles utilisateur" pour la partie temps réel et sur des plug-in pour la partie IHM.
Boutons utilisateur personnalisés

Source : Cybelec

Avantages et fonctionnalités

La commande numérique VISITOUCH 19 de Cybelec se caractérise par une utilisation facilitée, des meilleurs conditions de pliage et des fonctions puissantes.

En plus de ses fonctions standards, celle-ci bénéficie de fonctions haut de gamme à la pointe de la technologie :

Visualisation et simulation 3D complète
Gestion des pièces avec importation de modèles plats DXF et de fichiers au format 3D.
Solutions automatiques pour les pièces complexes : séquençage automatique du pliage, calibrage, outillage et segmentation automatique.
Fonctionnement sous Windows 10 pour le multitâche et la mise en réseau.
Toutes les cinématiques d'aide au pliage sont disponibles.
Mesure d'angle.

Les capacités de la VISITOUCH 19 peuvent aussi être élargies grâce à de nombreuses options supplémentaires :

Logiciel hors-ligne pour VISITOUCH 19
Logiciel hors-ligne pour VISITOUCH MX
Aides au pliage avec support de tôle
Mesure automatique de l'angle
Gestion Tandem
...
