Gamme de machine de découpe laser tube adform série LT

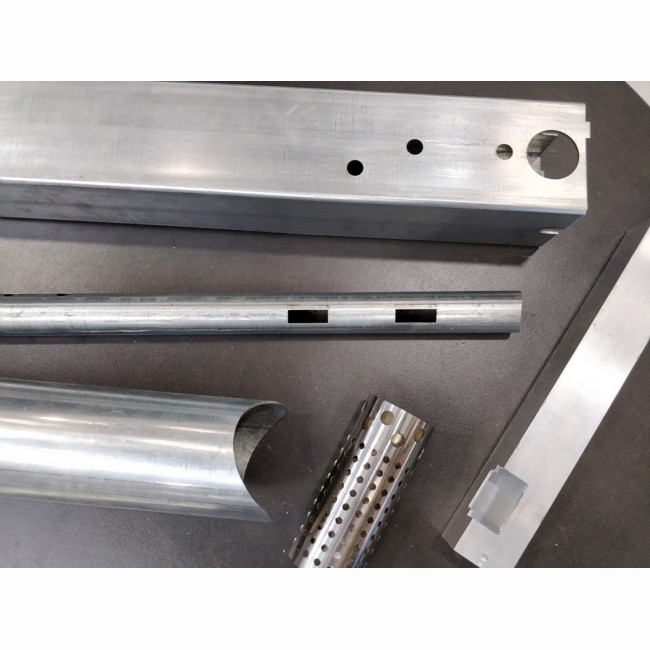

Cette gamme de machines polyvalentes permet la découpe de tube et profilés variés pour les secteurs de l'ameublement, la pétrochimie, l'automobile, les équipements de sports et médicaux...
Avec plusieurs installations en France, nous avons aujourd'hui un excellent retour client.
Cette gamme se caractérise par:
Cette technologie présente de nombreux avantages par rapports aux technologies traditionnelles avec notamment:
LT2060 | LT2080 | LT3060 | LT3080 | |
---|---|---|---|---|
Format de tube admissible | Rond, carré, ractangle, ovale, triangle | Rond, carré, ractangle, ovale, triangle | Rond, carré, ractangle, ovale, triangle | Rond, carré, ractangle, ovale, triangle |
Diamètre de tube admissible (mm) | 20 à 200 | 20 à 200 | 20 à 300 | 20 à 300 |
Longueur de barre (mm) | 200 à 6040 | 200 à 8040 | 200 à 6040 | 200 à 8040 |
Source laser | IPG ou nLIGHT | IPG ou nLIGHT | IPG ou nLIGHT | IPG ou nLIGHT |
Puissance (Kw) | 1 à 6 | 1 à 6 | 1 à 6 | 1 à 6 |
Chute mini (mm) | 180 | 180 | 180 | 180 |
Dimension maxi des bottes (mm) | 800 x 800 x 6040 | 800 x 800 x 8040 | 800 x 800 x 6040 | 800 x 800 x 8040 |
Poids maxi des bottes (kg) | 2500 | 2500 | 2500 | 2500 |
Course de l'axe X (mm) | 6200 | 8200 | 6200 | 8200 |
Course de l'axe Y (mm) | 290 | 290 | ||
Course de l'axe Z (mm) | 130 | 130 | ||
Course de l'axe rotatif W (°) | 360 | 360 | 360 | 360 |
Précision de positionnement X/Y (mm) | + / - 0,05 | + / - 0,05 | + / - 0,05 | + / - 0,05 |
Répétabilité de positonnement X/Y (mm) | + / - 0,03 | + / - 0,03 | + / - 0,03 | + / - 0,03 |
Vitesse de positionnement (m/min) | 90 | 90 | 90 | 90 |
Vitesse de rotation du mandrin (tr/min) | 120 | 120 | 120 | 120 |
Accélération (G) | 1,2 | 1,2 | 1,2 | 1,2 |
Type de controle du mandrin | electronique | electronique | electronique | electronique |
Alimentation électrique | 380V - 50Hz | electronique | electronique | electronique |
