Désignation : GRIFFON LZ
Référence DMO :
Marque : PHENIX TECHNOLOGIES
Neuf
Sur commande

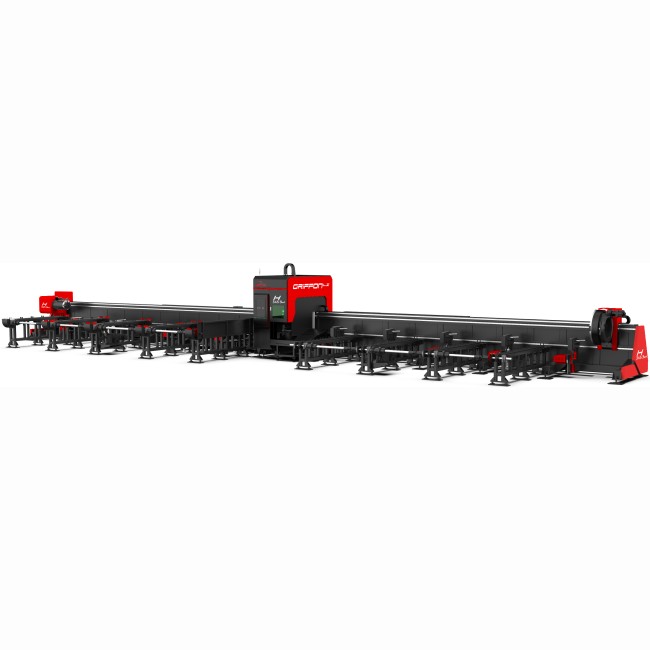

GRIFFON LZ DÉCOUPE TUBES LASER HAUTE VITESSE
GRIFFON LZ série L220 et H345 est une machine de découpe laser fibre pour les tubes spécifiquement conçus pour la découpe intensive à haute vitesse et précise. C’est un outil essentiel à l’industrie automobile, la tuyauterie, la chaudronnerie, la métallurgie, la construction métallique (charpente), ainsi que d’autres applications nécessitant une découpe rapide et minutieuse.
GRIFFON LZ série L220 et H345 est particulièrement adapté à la découpe de matériaux tels que l’acier, l’inox, l’aluminium .
GRIFFON LZ offre la possibilité de découper une variété de tubes, y compris les tubes ronds, carrés et rectangulaires et des profils tels que les aciers en forme de U, les cornières et les profils en H.
La commande numérique GRIFFON LZ intègre d’une interface homme-machine (IHM) intuitive et conviviale, simplifiant les opérations et améliorant l’efficacité des opérations de programmation et de manutention.
GRIFFON LZ est livré avec le logiciel CAO-FAO Libellula TUBE qui permet de concevoir très simplement vos travaux sur tubes.
GRIFFON LZ intègre directement les abaques de coupe pour régler automatiquement la machine en indiquant simplement la valeur de matière et d’épaisseur, optimisant l’efficacité tout en économisant du temps de réalisation et de production.
Le rendement élevé de GRIFFON LZ série L220 et H345 allié au faible coût d’exploitation offre une rentabilité garantie.
| L160 | L220 | H230 | H345 |
|---|
| L160 | L220 | H230 | H345 | |
|---|---|---|---|---|
| VITESSE DE LIAISON MAXIMALE (m/min) | 140 | 140 | 140 | 140 |
| ZONE DE TRAVAIL (mm) | 6300 | 6300 | 6300 | 6300 |
| ACCELERATION MAXIMALE (G) | 1.5 | 1.5 | 1.5 | 1.5 |
| PRECISION DE POSITIONEMENT (mm) | 0.03 | 0.03 | 0.03 | 0.03 |
| FORME DE SECTION DE TUYAU | Rond, carré, rectangulaire | Rond, carré, rectangulaire | Rond, carré, rectangulaire | Rond, carré, rectangulaire |
| GAMME DE TAILLES DE TUBES | rond : Φ16-Φ155mm carré : □16-□155mm rectangulaire : Coté long ≤ 155mm | rond : Φ20-Φ220mm carré : □20-□220mm rectangulaire : Coté long ≤ 220mm | rond : Φ20-Φ220mm carré : □20-□220mm rectangulaire :Φ≤ 220mm | rond : Φ20-Φ345mm carré : □20-□240mm rectangulaire : Φ≤ 345mm |
| LONGUEUR MAXI DE TUYAU (m) | 6.3m | 6.3m | 6.5m/9.2m | 6.5m/9.2m |
| POIDS MAXIMUM DU TUYAU (kg) | 100 | 200 | 200 | 500 |
| LONGUEUR DE SUPPRESSION MAXIMALE (m) | 2 | 2 | 2 | 2 |
| RESTE LE PLUS COURT (mm) | 150 | 150 | 200 | 200 |
| PRECISION DE POSITIONNEMENT (mm) | 0.03 | 0.03 | 0.03 | 0.03 |
| PRECISION DE REPOSITIONNEMENT (mm) | 0.02 | 0.02 | 0.02 | 0.02 |
| VITESSE MAXIMALE DU MANDRIN (r/min) | 80 | 80 | 120 | 120 |
| VITESSE MAXIMALE DE L'AXE D'ALIMENTATION DU MANDRIN (m/min) | 90 | 90 | 120 | 120 |
| VITESSE MAXIMALE DE L'AXE DE LA TETE LASER (m/min) | 90 | 90 | 90 | 90 |
| VITESSE MAXIMALE ACCELEREE DE L'AXE D'ALIMENTATION DU MANDRIN (G) | 1 | 1 | 1.2 | 1.2 |
| VITESSE MAXIMALE ACCELEREE DE L'AXE DE TETE LASER (G) | 1 | 1 | 1.2 | 1.2 |
| VITESSE MAXIMALE DE L'AXE Z (m/min) | 60 | 60 | 60 | 60 |
