Table de découpe laser fibre pour la tôle Retour à la page précédente

Machines Outils >

Découpe laser fibre >

Table de découpe laser fibre pour la tôle

LS5

BLM - LS5

Désignation : LS5

Référence DMO :

Marque : BLM

Neuf

Sur commande

DESCRIPTIF

LS5 Système de découpe laser tôle de BLM GROUP

Configurations et dimensions disponibles :

- Zone de travail de la tôle : 3,000 x 1,500 mm - 4,000 x 2,000 mm - 6,000 x 2,000 mm

- Puissance de la source : de 2 à 12 kW

- Dimensions de la configuration transversale : Côté court: 6 ou 7 m - Côté long: 6,7 ou 7,75 m

- Dimensions de la configuration longitudinale : Côté court: 4,2 ou 6,3 m - Côté long: 11 ou 12,6 ou 16,8 m

Performances de coupe parfaitement équilibrées.

La vitesse élevée et l’accélération rapide des axes, combinées avec une structure mécanique rigide, fournissent d’excellents résultats de découpe et de précision.

Changeur de palettes, transversal ou longitudinal.

Choisissez la configuration de changeur de palette en adéquation avec la surface au sol disponible et le flux logistique de votre production. LS5 est aussi disponible en configuration longitudinale avec toutes les options de dimension de changeur de palettes.

Ergonomie : la valeur que vous apprécierez tous les jours.

Chaque fois que vous souhaiterez vérifier votre production, les larges ouvertures frontales vous permettront un accès facile à toute la zone de travail.

Positionnez la console de l’opérateur dans la position que vous préférez : le panneau opérateur est déplaçable et orientable le long du côté avant de la machine pour une visibilité optimale et une supervision constante du process de découpe en toutes conditions.

Un système laser qui évolue avec vos besoins.

Sur le LS5 vous avez la possibilité d'intègrer une machine de découpe tube : un module pour la découpe de tôles et un pour la découpe de tubes. Le deuxième module peut être installé rapidement par la suite suivant l’évolution de vos besoins. Avec l’option de chargement et de déchargement automatique de tôles et les tours de stockage, utiles pour un changement rapide de production entre divers matériaux et épaisseurs, vous disposez de la solution la plus complète sur le marché. Vous pouvez diviser les coûts et assurer un plan d’investissement cohérent avec vos stratégies de développement.

Exécution du système de découpe laser de tôles suivant la découpe de tubes

Choisissez la puissance laser la mieux adaptée.

Tôles en acier, acier inoxydable, fer, cuivre, laiton, aluminium, de petite ou grande épaisseur – réalisez toujours des découpes de la meilleure qualité.
Vous pouvez équiper la LS5 avec une source laser à fibre de 2 à 12 kW de puissance selon vos besoins de production.

L’épaisseur usinable dépend de la puissance maximale de la source

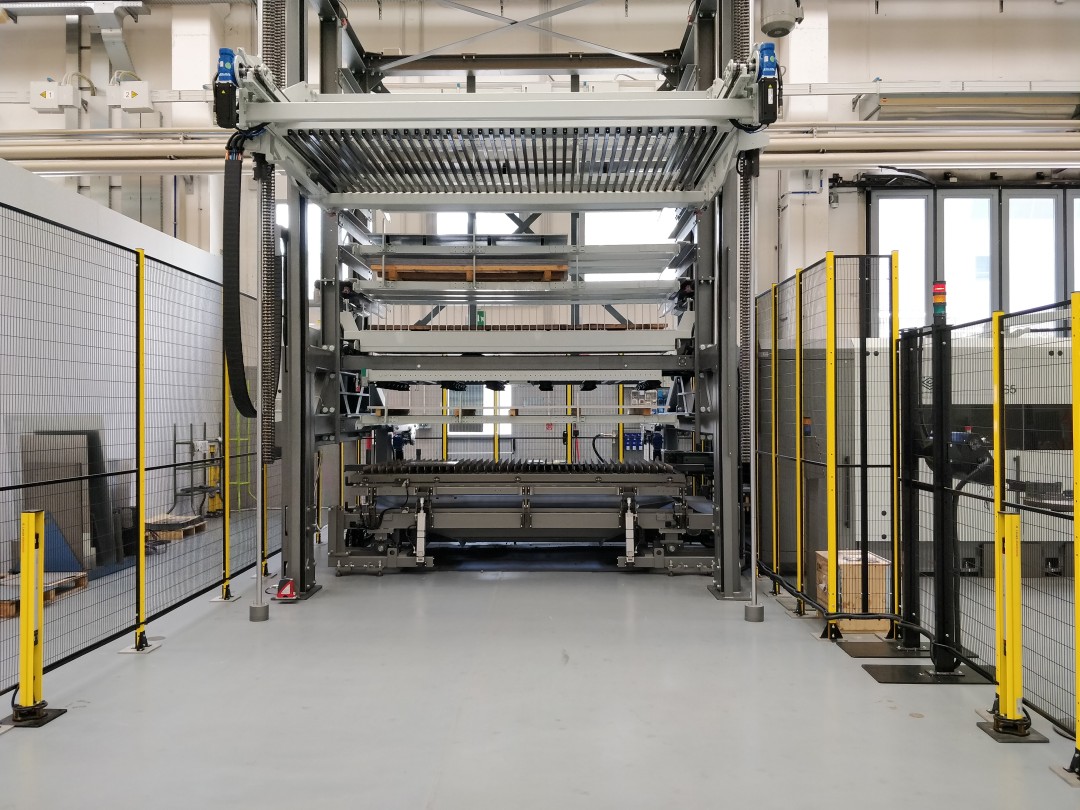

Active Tools: productivité, sécurité, qualité, automatisation et facilité d’utilisation.

Adapte parfaitement et automatiquement les paramètres de production pour des résultats optimaux en un temps minimal, indépendamment de l’expérience de l’opérateur.

Active Nozzle Changing : Changement automatique de buse et fonction de contrôle d’usure.

Changement de matériau et d’épaisseur entièrement automatisé pour une production plus rapide et sans erreurs, même sans supervision. Un dispositif à 18 positions remplacera la buse lorsqu’un nouveau lot en aura besoin. Avec le même dispositif, l’usure et l’intégrité sont contrôlés et calibrés, le tout concentré en un seul endroit pour des résultats fiables et un démarrage rapide de vos découpes.

Active Piercing : Améliore la productivité sur des matériaux d’épaisseur moyenne ou élevée.

Contrôle de manière continue la qualité et la progression de chaque opération de perçage jusqu’à la perforation pour vous fournir des résultats constants et fiables à travers l’intégralité du processus. Dans le cas de conditions critiques et de risques d’erreur de découpe, la fonctionnalité intervient pour donner des indications pour reprendre l’opération dans des conditions optimales.

Active Focus : Changements de production sans interruptions.

La focalisation s’ajuste automatiquement selon le type de matériau et l’épaisseur pour produire des résultats de découpe optimaux. Aucun ajustement manuel n’est requis, Active Focus s’en occupe pour vous.

Fly Cut Gain de 70% sur le temps de découpe de grilles.

Réaliser des séquences de géométries carrées et rectangulaires alignées au lieu d’une à la fois vous permet de grands gains de productivité. Le contrôle du laser active et désactive celui-ci pour se synchroniser de manière précise avec les positions de départ et de fin de lignes à découper, ainsi réalisées en séquence. Cela vous permet de produire des séries entières de géométries très rapidement.

Active Cool : L’utilisation d’eau améliore la qualité.

Lorsque vous découpez des matériaux épais, de l’eau est injectée directement depuis la buse pour dissiper la chaleur pendant la découpe, afin de produire des résultats de qualité élevée, même lorsque vous utilisez un laser de puissance élevée et des motifs avec des découpes proches.

Active Zoom : À chaque épaisseur son faisceau laser.

La capacité de changer le diamètre du faisceau laser automatiquement permet des performances optimales sur toutes les épaisseurs. Un diamètre plus petit avec des matériaux plus fins pour améliorer la vitesse de découpe et un diamètre plus large pour les matériaux plus épais pour améliorer le flux du gaz d’assistance vous permettra d'atteindre un niveau de finition de la découpe, constant et de meilleure qualité.

Active Speed : Une découpe optimale quelles que soient les conditions.

Active Speed produit rapidement les meilleures découpes possibles dans toutes les conditions. Grâce à l’ajustement automatique de tous les paramètres de découpe, même les motifs imbriqués et les géométries complexes (arêtes vives, dentures, micro-découpes proches) ne présenteront aucune imperfection.

Active Nozzle Center : Centrage assisté de la buse.

Toute l’assistance dont vous avez besoin pour la vérification occasionnelle du centrage de la buse. Chaque déviation de la position optimale est mesurée et indiquée à l’opérateur qui reçoit les instructions pour corriger rapidement la position et redémarrer le système. Le dispositif optique intégré à la machine photographie la buse installée en mesurant sa coaxialité avec le faisceau laser nécessaire pour une action correcte du gaz d’assistance lors de l’usinage.

Active Camera : Utilisez chaque centimètre de matériau.

Vous pouvez rapidement découper de nouvelles pièces même dans vos plus petites chutes de production. Visualisez la chute depuis la console de l’opérateur, déplacez le contour de la pièce dessus et mettez-le en place afin d’utiliser le matériau disponible sur la chute.

Active Mail : Les informations dont vous avez besoin directement dans votre boite mail.

Obtenez des informations sur l’état de la machine, des comptes rendus sur les besoins périodiques de maintenance, des notifications sur les interventions nécessaires, tout cela automatiquement par email envoyé depuis la machine à l’adresse programmée. Vous avez ainsi accès aux informations rapidement et vous pouvez facilement les archiver.

Caractéristiques techniques

	LS5
Dimension de la table (mm)	3000 mm x 1500 mm - 4000 mm x 2000 mm - 6000 mm x 2000 mm
Type de source	Laser fibre
Marque de la source	IPG
Puissance de la source	2000 a 12000W
Course Z (mm)	150
Vitesse de positionnement (m/min)	145
Accélération (m/s²)	10
Précision de positionnement (mm)	+/- 0,05
Répétabilité (mm)	+/- 0,03
Tête de découpe	Precitec
