table de découpe laser fibre pour la tôle Retour à la page précédente

BLS
BLS
BLS

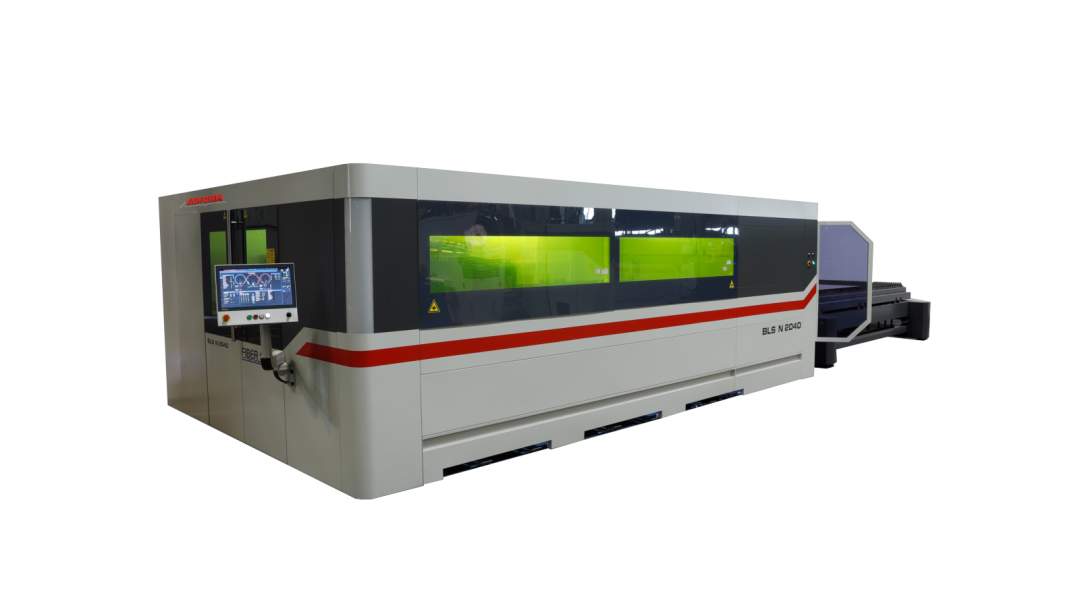

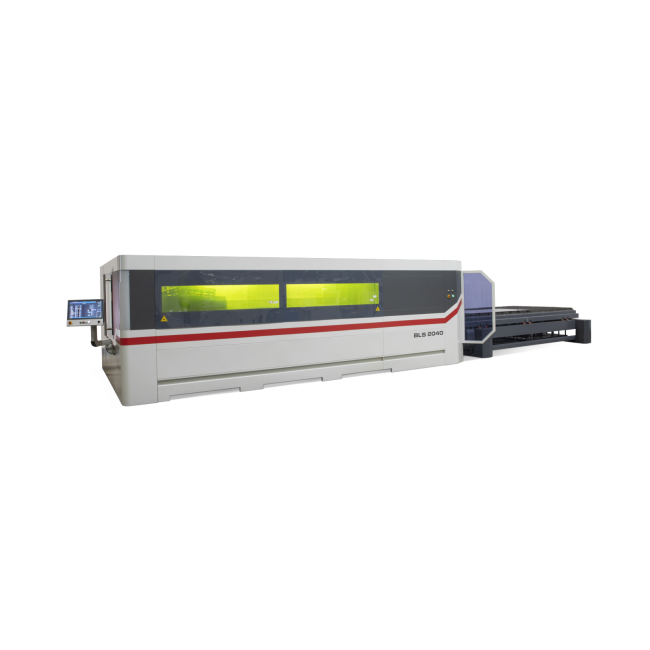

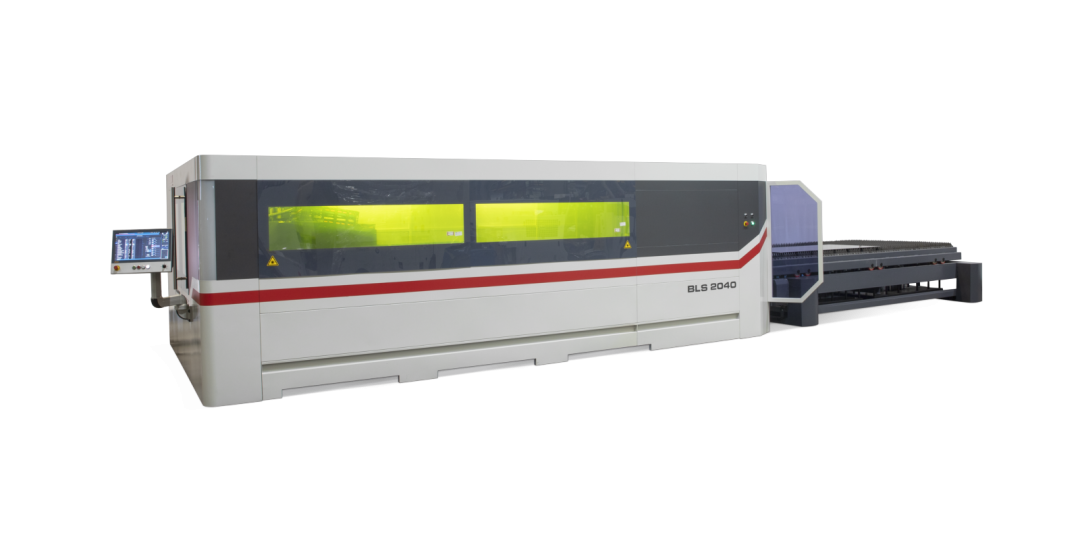

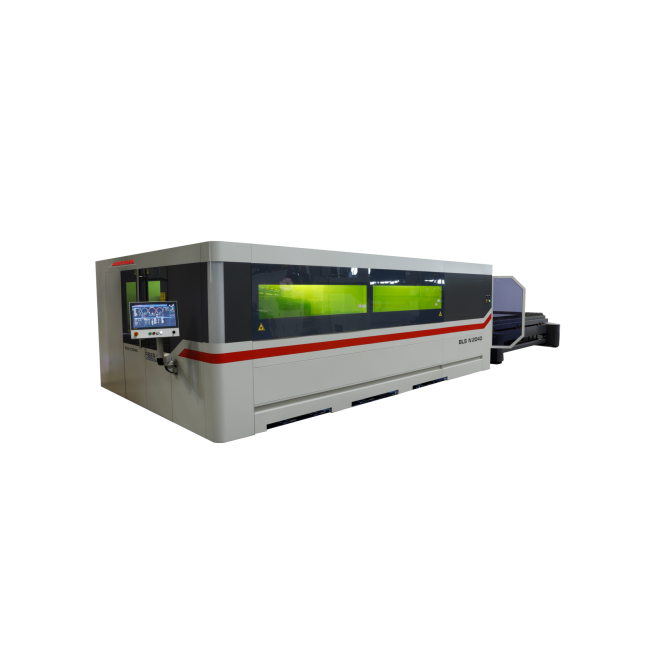

ADFORM - BLS

Désignation : BLS

Référence DMO :

Marque : ADFORM

Neuf

Sur commande



Brochure ADFORM - BLS    Fiche technique ADFORM - BLS


Renseignements ADFORM - BLS

DESCRIPTIF

Table de découpe Laser Fibre ADFORM BLS :

  • Format utile : 2000x4000 / 2000x6000 / jusqu'à 3000x15000
  • Double table avec transfert hydraulique et barrieres immatérielles de protection
  • CNC / Moteurs / variateur Beckhoff
  • Accélération 2,2G - Vitesse de déplacement 115m/min
  • Déplacements des axes par pignon / crémaillere
  • Tête de découpe Precitec Procutter avec autofocus
  • Climatisation de l'armoire électrique
  • Groupe froid S&A
  • Logiciel FAO LANTEK expert
  • Garantie 2 ans (la tête, fibre et source sont garantis dans le cadre d'une bonne utilisation de la machine. La garantie ne s'applique pas dans le cadre d'une détérioration liée à la réflexion de la tôle, à la pollution de la tête ou au démontage de la connexion tête / fibre)
Épaisseur maxi (en finition parfaite) 6kW 8kW 10kW 12kW 15kW 20kW
ACIER 25mm 25mm 30mm 35mm 35mm 40mm
INOX 20mm 25mm 30mm 35mm 35mm 40mm
ALUMINIUM 20mm 25mm 30mm 35mm 35mm 35mm
CUIVRE 8mm 12mm 16mm 20mm 20mm 20mm
LAITON 12mm 16mm 16mm 20mm 20mm 25mm

Caractéristiques techniques

BLS 2040BLS 2060Jusqu'à BLS 30150
Format utile (mm)2000 x 40002000 x 60003000 x 15000
Puissance laser (kW)de 6 à 20de 6 à 20de 6 à 20
Tête de découpePrecitec ProCutter 2.0 (option Zoom 2.0)Precitec ProCutter 2.0 (option Zoom 2.0)Precitec ProCutter 2.0 (option Zoom 2.0)
Longueur du focal (mm)150150150
Commande numériqueBeckhoff 18'' écran tactile - Windows 10)Beckhoff 18'' écran tactile - Windows 10)Beckhoff 18'' écran tactile - Windows 10)
Chargement de la tôleDouble table motoriséeDouble table motoriséeDouble table motorisée
Charge maxi par table (Kg)25003500Selon modèle
Logiciel de programmationLantek Expert Cut II / Metalix AutoNest PROLantek Expert Cut II / Metalix AutoNest PROLantek Expert Cut II / Metalix AutoNest PRO
Nettoyage et calibration de la buseAutomatiqueAutomatiqueAutomatique
Centrale d'aspiration et de filtrationEn optionEn optionEn option
Tête orientableEn optionEn optionEn option

Motorisation

BLS 2040BLS 2060Jusqu'à BLS 30150
Système de mouvementPignon/Crémaillère (Wittenstein)Pignon/Crémaillère (Wittenstein)Moteur linéaire
MotorisationServomoteur rotatif BeckhoffServomoteur rotatif BeckhoffServomoteur rotatif Beckhoff
EntraînementPignon/Crémaillère (Wittenstein)Pignon/Crémaillère (Wittenstein)Rail linéaire Rexroth Bosh
Déplacement rapide (m/min)115115150
Vitesse vectorielle (m/min)165165215
Accélération2.2 G (22m/s2) 2.2 G (22m/s2) 3 G (30m/s2)
Précision de positionnement (mm)+/- 0,02+/- 0,02+/- 0,01
Répétabilité (mm)+/- 0,02+/- 0,02+/- 0,01
Vitesse d'avance programmable (m/min)+ de 100+ de 100+ de 150
