ADFORM - LT200/300

Désignation : LT200/300

Référence DMO :

Marque : ADFORM

Neuf

Sur commande



Brochure ADFORM - LT200/300    Fiche technique ADFORM - LT200/300


Renseignements ADFORM - LT200/300

DESCRIPTIF

Gamme de machine de découpe laser tube adform série LT

Cette gamme de machines polyvalentes permet la découpe de tube et profilés variés pour les secteurs de l'ameublement, la pétrochimie, l'automobile, les équipements de sports et médicaux...

Avec plusieurs installations en France, nous avons aujourd'hui un excellent retour client.

Cette gamme se caractérise par:

  • Un chargement des tubes longueur 6 ou 8m en manuel ou en automatique de bottes de tubes permettant de travailler en temps masqué et sur des séries importantes
  • Des diametres de tubes de 20 a 300mm
  • Un poste de déchargement de tole longueur 4m en standard.

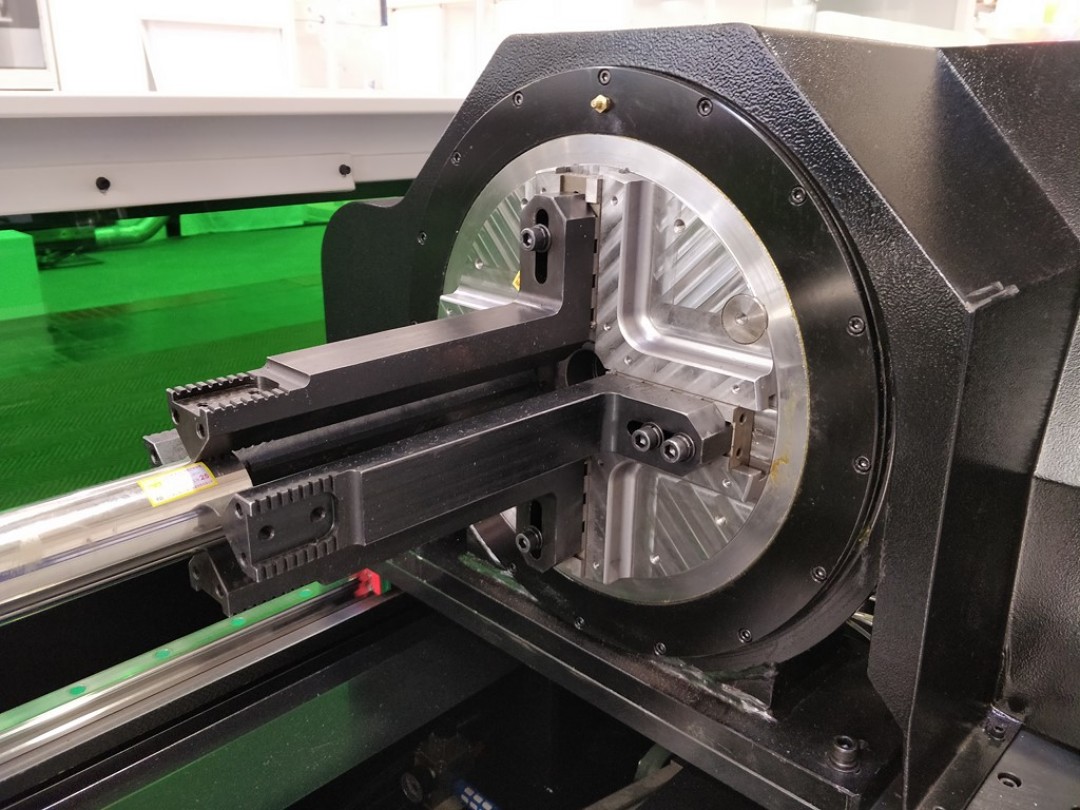

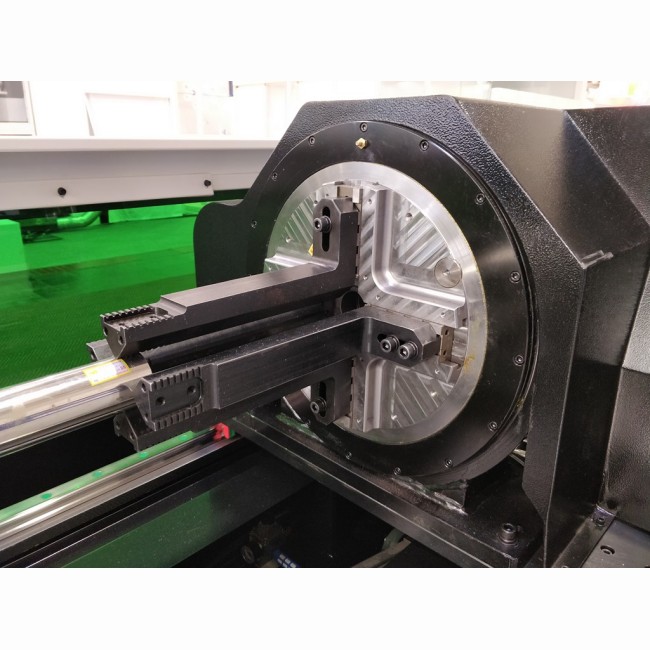

  • Un mandrin de serrage automatique avec un plage de réglage
  • Une source laser fibre de marque IPG ou nLIGHT avec une puissance de 1000 à 6000W équipée d'une unité de réfroidissement
  • un bâti en mécanosoudé largement dimensionné en tole de 18mm, recuit avant d'etre usiné pour une meilleure stabilité
  • Une centrale d'aspiration bizone (arriere mandrin et zone de coupe) avec décollematage automatique
  • Une tête laser Raytools avec focus manuel ou autofocus en option permettant de changer la position focale durant la coupe sans intervention
  • Une commande numérique Higerman power automation suspendu a un bras rotatif a 270°. Le pupitre de commande est équipé d'un double écran avec en partie haute la vision par caméra de la zone de travail
  • Un logiciel d'imbrication lantek Flex 3D
  • Une motorisation des axes Yaskawa et des guidages linéaires rexroth
  • Des composants électriques Schneider

Cette technologie présente de nombreux avantages par rapports aux technologies traditionnelles avec notamment:

  •  Une performance et productivité accrue (gain de productivité de 50 a 70% suivant les opérations par rapports aux machines
    conventionnelles)
  • des délais de fabrications de pièces considérablement réduits, ce qui permet d'augmenter les volumes de fabrications
  • si la machine est équipée d'un chargeur automatique, la possibilité d'avoir un temps d'ouverture plus important avec la production de la machine en automatique en dehors des heures de presences
  • une réduction des opérations de manutentions entre postes
  • Une rentabilité meilleure grâce au cout pièce considérablement réduit
  • Une polyvalence sans comparaison avec les outils conventionnels (nécessite des outillages spécifiques...)
  • Une flexibilité importante avec un process souple et rapide
  • Une réduction des TMS (troubles musculo squelettique) car moins de manipulation de pèces et transfert entre postes
  • Une qualité de coupe / trous / formes constante et meilleure que les procédés traditionnels
  • La possibilité de réaliser des pièces de formes complexes (demande la réalisation d'outillages dédiés en poinconnage), et
    notamment des liaisons d'assemblage pour faciliter le montage / soudure

Caractéristiques techniques

LT2060LT2080LT3060LT3080
Format de tube admissibleRond, carré, ractangle, ovale, triangleRond, carré, ractangle, ovale, triangleRond, carré, ractangle, ovale, triangleRond, carré, ractangle, ovale, triangle
Diamètre de tube admissible (mm)20 à 20020 à 20020 à 30020 à 300
Longueur de barre (mm)200 à 6040200 à 8040200 à 6040200 à 8040
Source laserIPG ou nLIGHTIPG ou nLIGHTIPG ou nLIGHTIPG ou nLIGHT
Puissance (Kw)1 à 61 à 61 à 61 à 6
Chute mini (mm)180180180180
Dimension maxi des bottes (mm)800 x 800 x 6040800 x 800 x 8040800 x 800 x 6040800 x 800 x 8040
Poids maxi des bottes (kg)2500250025002500
Course de l'axe X (mm)6200820062008200
Course de l'axe Y (mm)290290
Course de l'axe Z (mm)130130
Course de l'axe rotatif W (°)360360360360
Précision de positionnement X/Y (mm)+ / - 0,05+ / - 0,05+ / - 0,05+ / - 0,05
Répétabilité de positonnement X/Y (mm)+ / - 0,03+ / - 0,03+ / - 0,03+ / - 0,03
Vitesse de positionnement (m/min)90909090
Vitesse de rotation du mandrin (tr/min)120120120120
Accélération (G)1,21,21,21,2
Type de controle du mandrinelectroniqueelectroniqueelectroniqueelectronique
Alimentation électrique380V - 50Hzelectroniqueelectroniqueelectronique
