PHENIX TECHNOLOGIES - MDJET 20100A - 11760

Désignation : MDJET 20100A

Référence DMO : 11760

Marque : PHENIX TECHNOLOGIES

Occasion

En stock



   Fiche technique PHENIX TECHNOLOGIES - MDJET 20100A - 11760


Renseignements PHENIX TECHNOLOGIES - MDJET 20100A - 11760

DESCRIPTIF

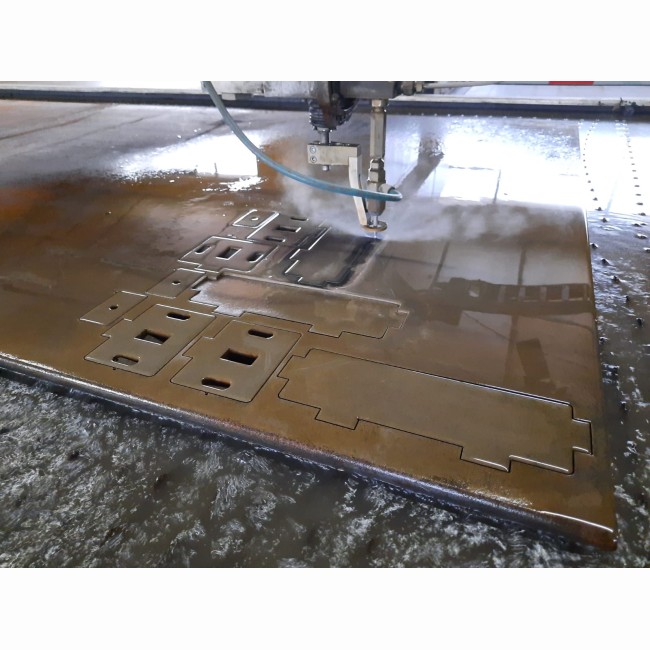

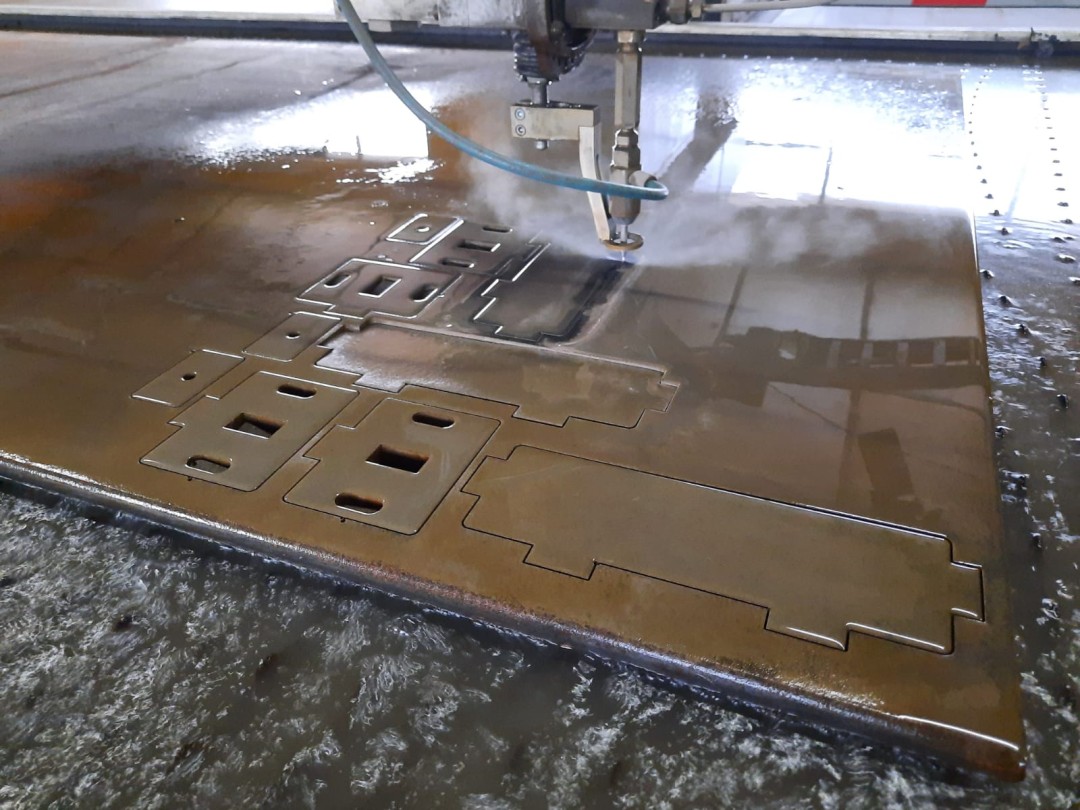

Table de découpe jet d'eau d'occasion Phenix MD JET

Machine compacte avec bras type cantilever et bâti en fonte d'acier

machine avec format tres avantageux de 2mx10m de table

Pompe haute pression Hypertherm accustream 50 chevaux

Cette machine se caractérise par

UNE TABLE RIGIDE ET DURABLE

  • Des guidages linéaires primsatiques sur les 3 axes et transmission par vis a billes de précision
  • Une motorisation par moteurs brushless
  • Une cartérisation complète des guidages et vis pour protection contre l'abrasif
  • Un dispositif de lubrification centralisé automatique
  • Un bâti entierement dissossié du bac a eau
  • Une conception spéciale et aboutie permettant de minimiser l'usure de la machine du a l'environnement hostile de la découpe hydro abrasive

UN DISPOSITIF POUR L'ABRASIF

  • Un dispositif abrasif sous pression avec surveillance de niveaux automatique
  • Un bocal d'abrasif avec régulateur de débit
  • Un event de sortie et clapet anti retour pour éviter le remontées d'eau
  • Une trémie de 200 litres (environ 8 heures d'autonomie)

UNE COMMANDE NUMERIQUE SUR BASE PC

  • PC industriel avec disque dur intégré et fonctionnant sous window 7 Pro
  • Pupitre déporté
  • Large écran tactile de 21" pour un pilotage et une programmation aisée
  • Clavier + souris
  • Commande numérique propriétaire, basée sur plus de 20 années d'experiences dans le secteur de la découpe
  • Extremement flexible et simple d'emploi
  • Possibilité de prise en main a distance si la machine est connectée au réseau
  • Port pour accès a votre réseau (RJ45), port USB our via Wifi  pour le chargement de programmeInterface graphique
  • Possibilité de modifier les paramètres de coupe en temps réel
  • Commande numérique en langue francaise
  • Base de données matieres éxistante
  • Intégration d'un cycle de reprise de coupe très simple
  • Lecture de fichier sous divers formats (dxf, mda, plt, lts...) provenant de logiciels comme autocad, solidworks ou topsolid
  • Simulation du temps de coupe et des trajectoires
  • Mise a jour automatique et gratuite du logiciel

UNE TETE DE DECOUPE

La tête de découpe hypertherm Accustream est composée de plusieurs éléments:

  • Un actionneur pneumatique en partie arriere
  • Une arrivée d'eau avec filtre très haute pression pour éviter les pollutions
  • Un kit stop haute performance
  • Une manchette
  • Une chambre de mélange Dialine avec buse diamant, un consommable en tungstène et un canon de focalisation

UNE POMPE HAUTE PRESSION

  • Pompe hypertherm accustream Hyprecision
  • Possibilité de coupler plusieurs têtes de découpe à une meme pompe
  • Pompe hydraulique a débit variable
  • Travaille a 4137 bars
  •  50cv de puissance pour des déplacements rapides
  • Intensifieur timberWolf composés d'éléments Bosch
  • Gestion par un automate a écran tactile de la pression d'eau, d'huile, la température, le contrôle des flux et la cadence
  • Refroidissement par eau ou par air

Caractéristiques techniques

MDJET 20100A
Course X (mm)2050
Course Y (mm)10050
Vitesses d'avances X (m/min)10
Vitesses d'avances Y (m/min)30
Vitesse de coupe (m/min)8
Précision de positionnement (mm)+ / - 0,1
Répétabilité (mm)+ / - 0,05
