SAFANDARLEY - E-brake Ultra 160-200T

Equipements standards

• Dispositif de commande de la presse plieuse SafanDarley EC20 Touch Screen CNC
• Bombage de table Wila
• Axe R avec commande CNC
• Axes Y1-Y2 avec commande CNC (traverse supérieure réglable en pente +/- 2,5 mm)
• Butée arrière avec commande CNC (axe X) avec portée élevée
• butée arrière avec 2 doigts de butée arrière rabattables, réglage manuel sans paliers dans la largeur sur un guide linéaire
• Adaptateur supérieur mécanique NSCL II MC Premium pour outils et table tendeuse OB/S-3 avec serrage mécanique
• Taille d’incrustation standard de 590 mm (taille Q)
• 2 bras supports avants  (longueur 300 mm)
• 1 console de commande Hold to Run
• Ecran de commande lumineux programmable et intégré
• Sécurité conforme CE

Equipements optionnels

Commande numérique :

- EC20

- double écran

 - EC30

- EC40

Type de butées arrières

- Axe  Z1+Z2 gérées par la CN

- Axe Delta X,gérées par la CN

- Butée arrière 3D


Passage entre table : Q

- 650 mm

- 690 mm

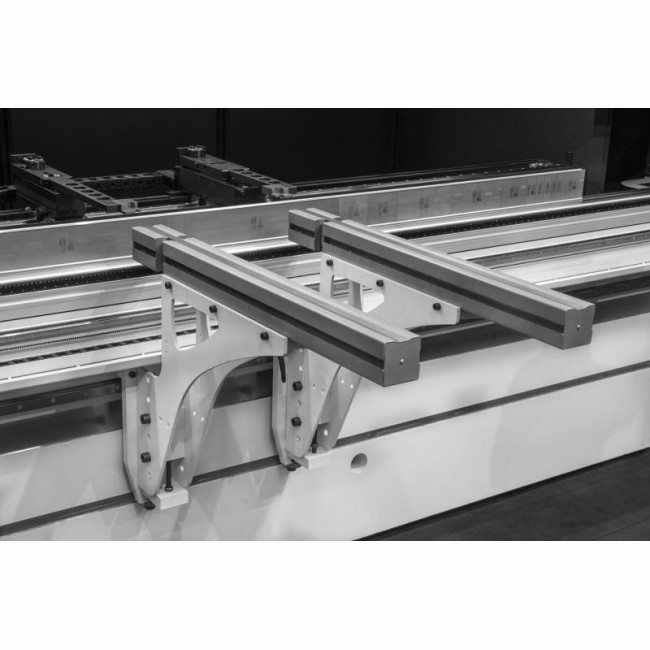

Bras de support

Large choix de différentes tailles , de différentes charges avec plusieurs types de réglages

Système d'outillage

-Wila

-Amada Promecam

-Bridage poinçons/matrice mécanique, hydraulique (sortie des outils par l'avant)

Mesureur D'épaisseur

- E-bend S

Mesureur d'angle laser

- E-bend L

Aide au pliage

- E-Mate poids de plaque maximale 30kg.

- E-mate plus poids de plaque maximale 150 kg.

- E-mate 2000 poids de plaque maximale 500 kg.

L'aide au pliage soutient et suit la plaque minutieusement tout au long du processus. La hauteur et la mesure V sont variables et se règlent facilement sur l’aide au pliage.

Stationnement (parking place)

- Stationnement à gauche de la machine

- Stationnement à droite de la machine

Stationnement pour aide au pliage et/ou bras de support. Les aides au pliage et/ou bras de support peuvent être placés à gauche ou à droite en dehors de la machine.

Chargement automatique des outils

Logiciel hors poste Autopol

Programmation 3D off-line en trois étapes

01 Importer et déplier

Le logiciel programme automatiquement à partir d’un modèle en 3D un résultat correct, l’ordre de pliage optimal, les positions des butées et la disposition optimale de l’outillage avec un minimum de manipulations.

Il existe en plus la possibilité d’adapter à souhait et de manière interactive l’ordre des pliages et les positions des butées.

02 Simulation des pliages

Au moyen d’une simulation en 3D, il est possible de simuler et de contrôler la totalité du processus.

A l’issue le programme CNC avec tous ses paramètres est généré.

Ce logiciel puissant assure la précision du produit dès la première pièce.

03 Production

Importer les données via le réseau à partir de la commande et se mettre au travail avec la presse plieuse.

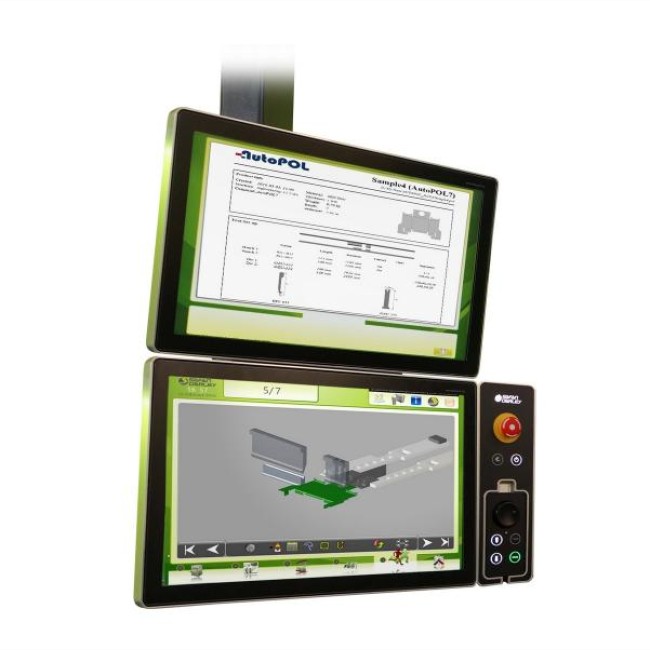

Le programme CNC et la simulation des pliages apparaissent sur l’écran inférieur, les autres données comme le dessin, les vidéos, les notes, etc. sur l’écran supérieur (en option).
